visio绘制神经网络简单模块记录

绘制神经网络的一层，可用立体图案

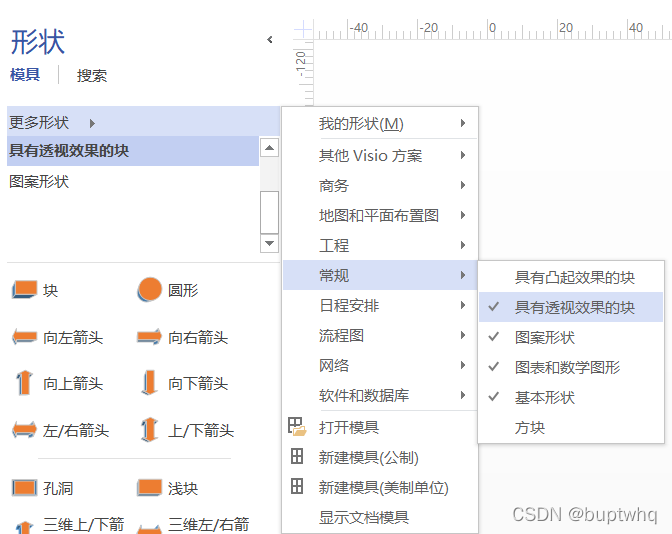

1.新建项目文件后，左侧添加“具有透视效果的块”，操作如图。

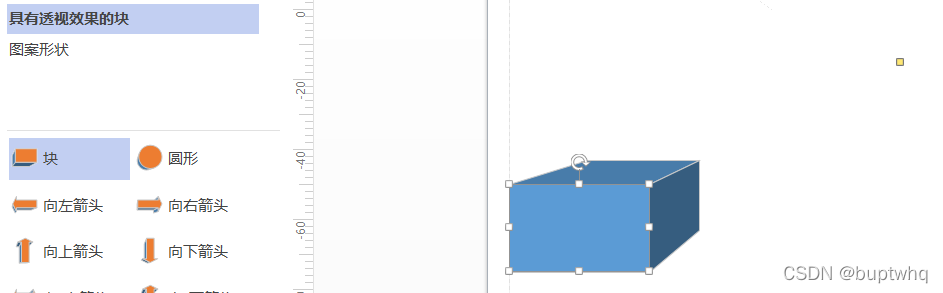

2.拖动“块”得到基本图形，调节角度和长宽

开始->填充颜色。我们选择蓝色

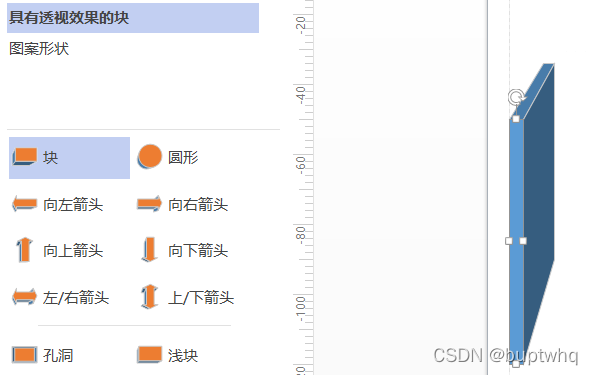

拉动调整长、宽、角度

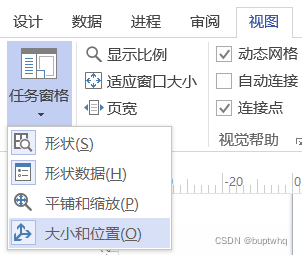

3.精确控制图案大小还可通过“视图”->任务窗格->大小和位置 来设置

可在这里精确调节

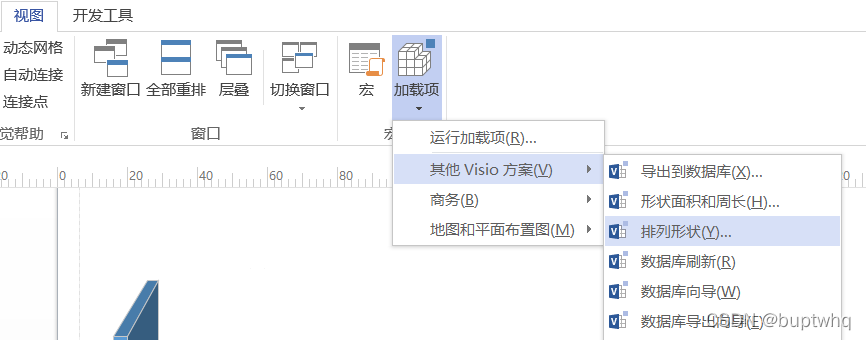

4.若要批量复制，则：视图->加载项->排列形状

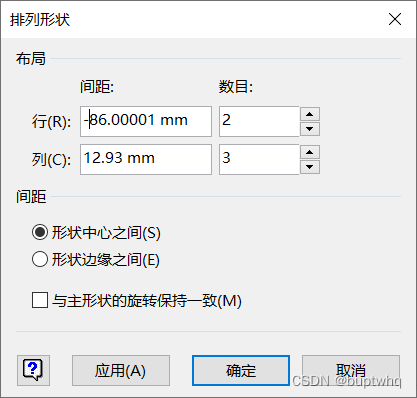

行间距修改为相反数，表示向下扩展，然后设置数目：

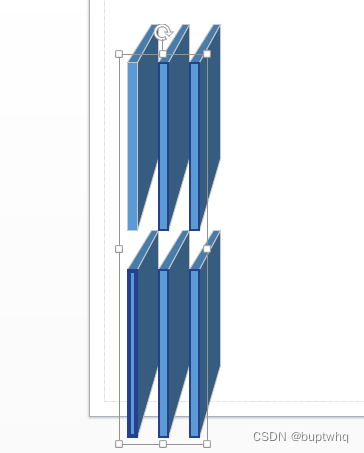

效果：

5.连接线

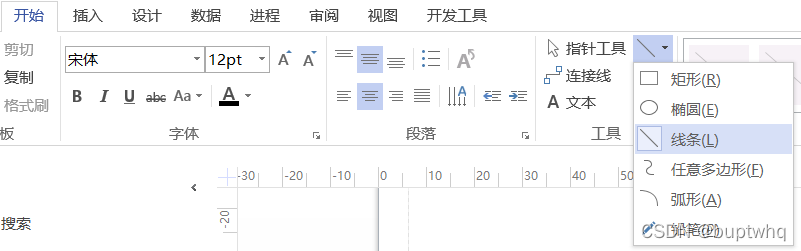

开始->线条

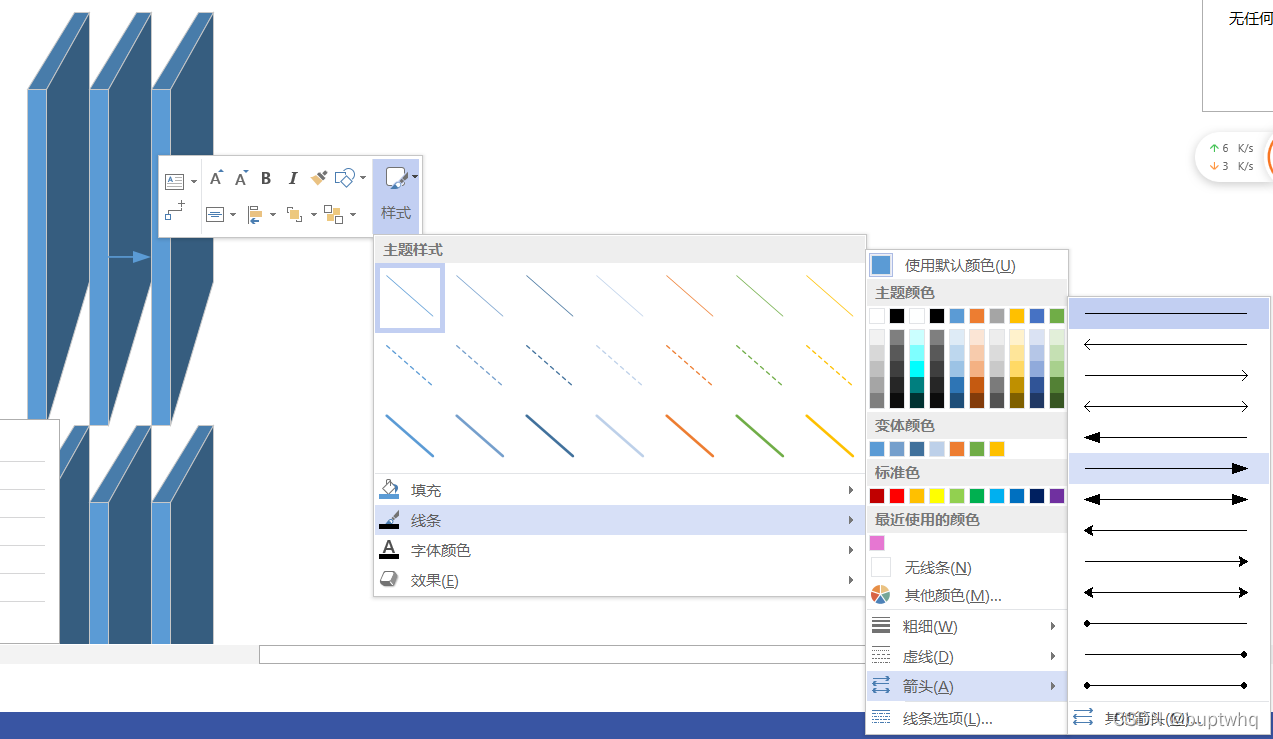

连接后点击该线条，样式->线条->“箭头”

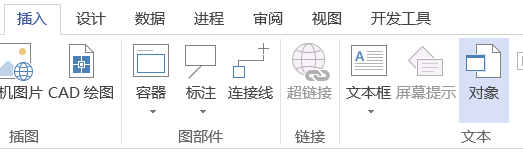

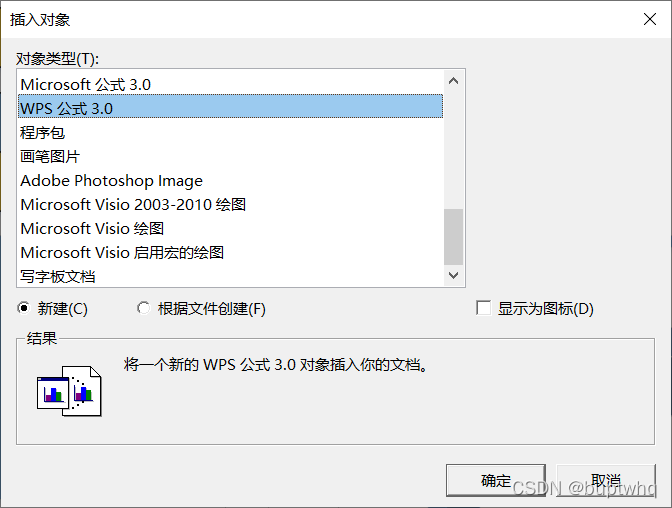

6.若需插入公式，则插入->对象

选择WPS公式 3.0或其他

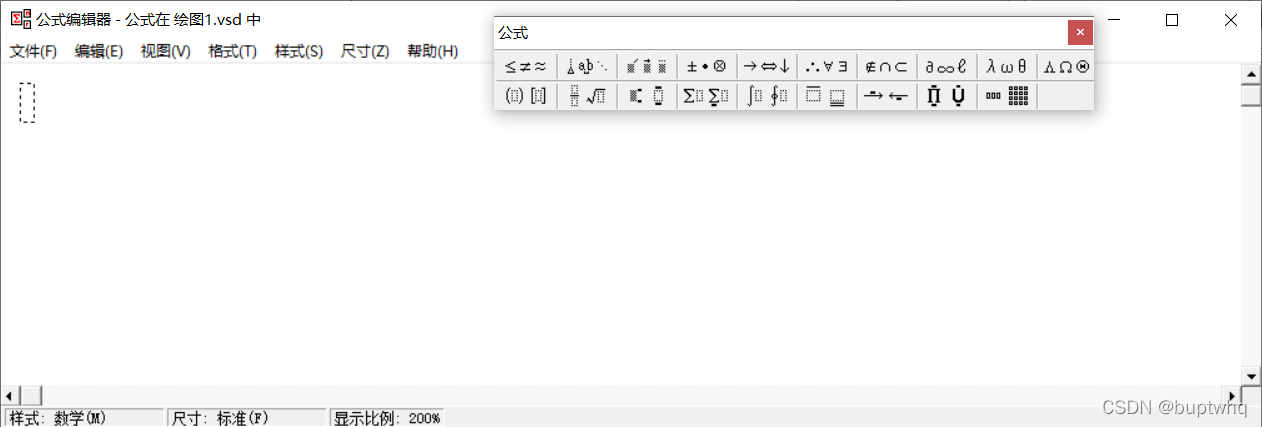

公式编辑器中，视图->工具栏，效果图：
编辑后关闭该编辑器即可。
双击公式可继续编辑，公式可同样采用3.的方法控制长宽。

7.输入图像显示立体效果

插入图片：

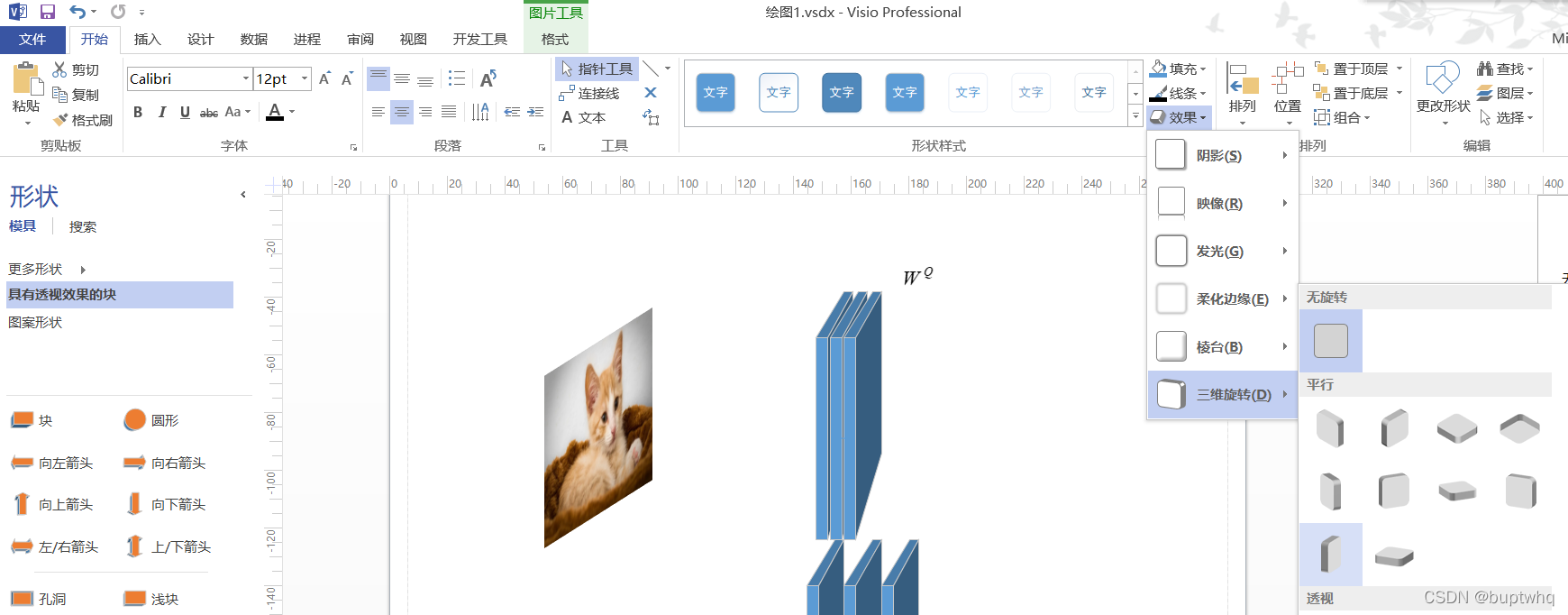

开始->效果->三维结构->所需款式

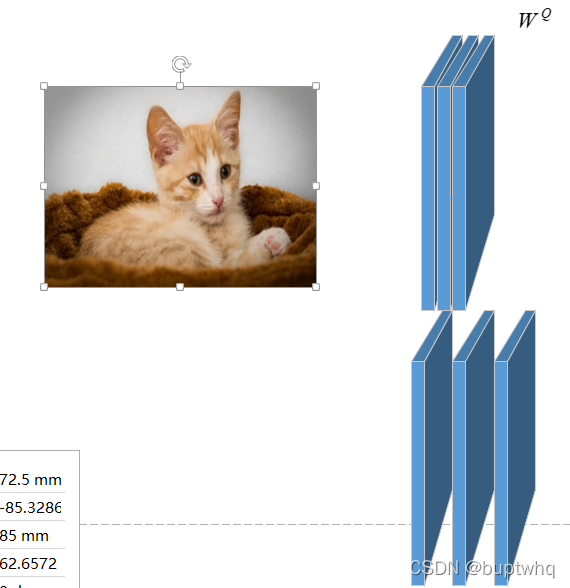

效果如下：
