DHCP原理及相关配置

DHCP介绍

DHCP（动态主机配置协议）是一个局域网的网络协议。指的是由服务器控制一段lP地址范围，客户机登录服务器时就可以自动获得服务器分配的lP地址和子网掩码。

DHCP工作原理

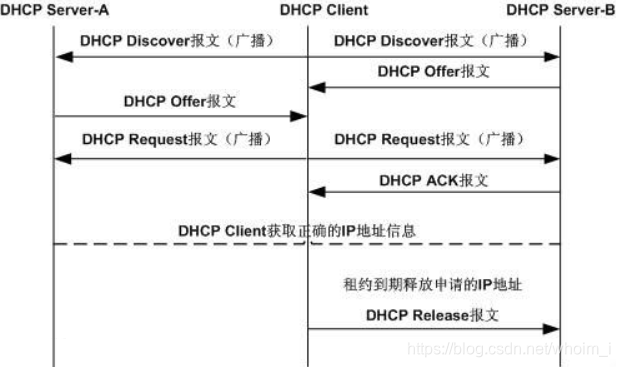

DHCP协议采用UDP作为传输协议，主机发送请求消息到DHCP服务器的67号端口，DHCP服务器回应应答消息给主机的68号端口。详细交互如图

DHCP有三种机制分配IP地址

1. 自动分配方式（Automatic Allocation）
   DHCP服务器为主机指定一个永久性的IP地址，一旦DHCP客户端第一次成功从DHCP服务器端租用到IP地址后，就可以永久性的使用该地址。
2. 动态分配方式（Dynamic Allocation）
   DHCP服务器给主机指定一个具有时间限制的IP地址，时间到期或主机明确表示放弃该地址时，该地址可以被其他主机使用。
3. 手工分配方式（Manual Allocation）
   客户端的IP地址是由网络管理员指定的，DHCP服务器只是将指定的IP地址告诉客户端主机。
   三种地址分配方式中，只有动态分配可以重复使用客户端不再需要的地址。

DHCP相关配置

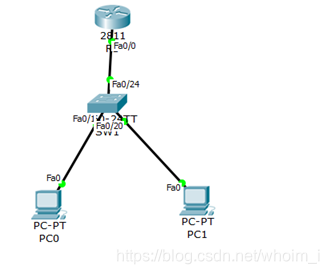

引用前面做vlan的拓扑来进行

路由器充当DHCP服务器

R1#config t
R1(config)#ip dhcp pool vlan10     地址池名
R1(dhcp-config)#network 192.168.10.0 255.255.255.0   地址范围
R1(dhcp-config)#default-router 192.168.10.254     网关地址
R1(dhcp-config)#dns-server 61.139.2.69           DNS地址
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.10.1 192.168.10.10   排除地址


R1(config)#ip dhcp excluded-address 192.168.20.1 192.168.20.10
R1(config)#ip dhcp pool vlan20
R1(dhcp-config)#network 192.168.20.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.20.254
R1(dhcp-config)#dns-server 61.139.2.69

（vlan前面已经划过，这里不贴出了）
文章传送门——>vlan技术

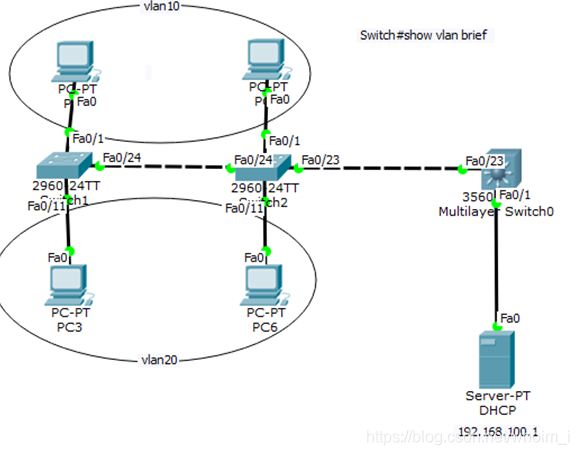

服务器作为DHCP

还是前面的拓扑

首先：配置vlan间通信
Sw3(config)#vlan 100
Sw3(config-vlan)#exit
Sw3(config)#int f0/1
Sw3(config-if)#sw mo acc
Sw3(config-if)#sw acc vlan 100
Sw3(config-if)#ip add 192.168.100.254 255.255.255.0
其次：配置DHCP服务器

最后，配置转发
Sw3(config)#int vlan 10
Sw3(config-if)#ip helper-address 192.168.100.1
Sw3(config)#int vlan 20
Sw3(config-if)#ip helper-address 192.168.100.1
