阵列引脚编辑

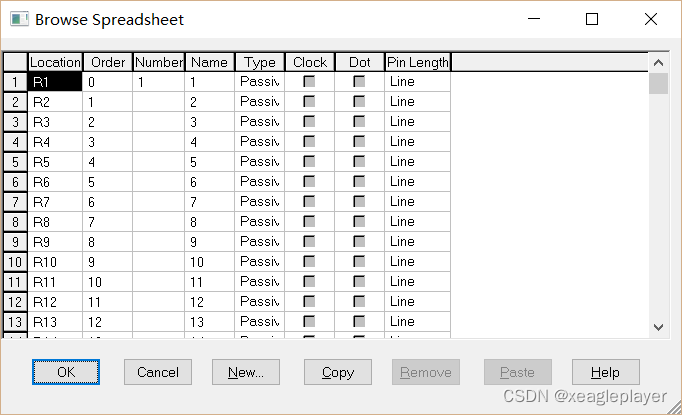

选择所有引脚，右键菜单点击 “Edit Properties”。会出现下面这个表格对话框，



使用 excel编辑好引脚编号与引脚名，可以粘贴至上述表格，使用命令及快捷键为复制和粘贴，注意并不是Ctrl+C和Ctrl+V，而是Ctrl+INSERT和Shift+INSERT
