【geoserver】实现符号按字段旋转

arcgis中可以将点设置为箭头，并按字段旋转；就可以只管显示该点的方位角。今天研究了一下如何使用geoserver实现这个效果，下面做个总结。

1、arcgis

首先看一下arcgis是如何实现的

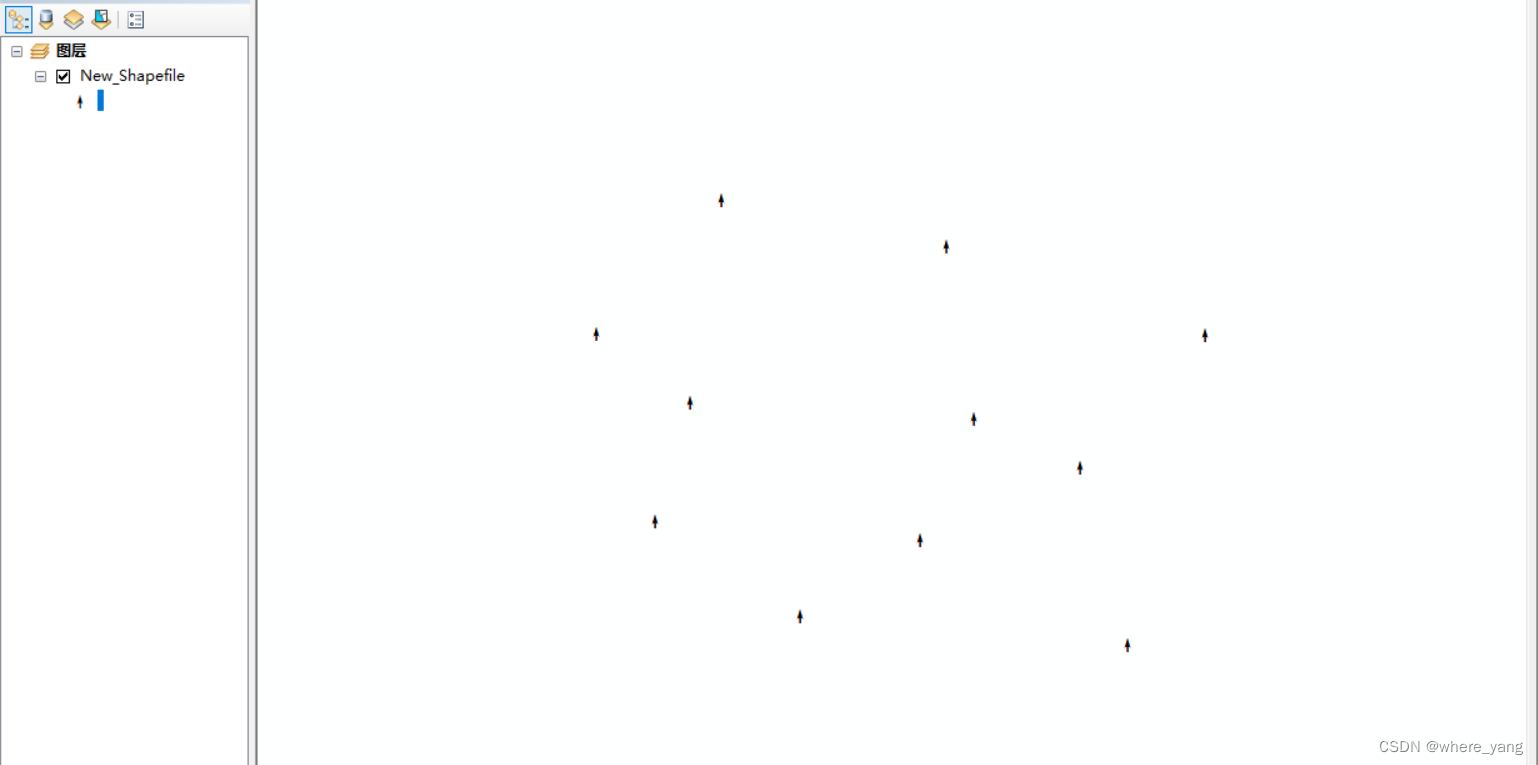

第一步，将点设置为箭头
在这里插入图片描述

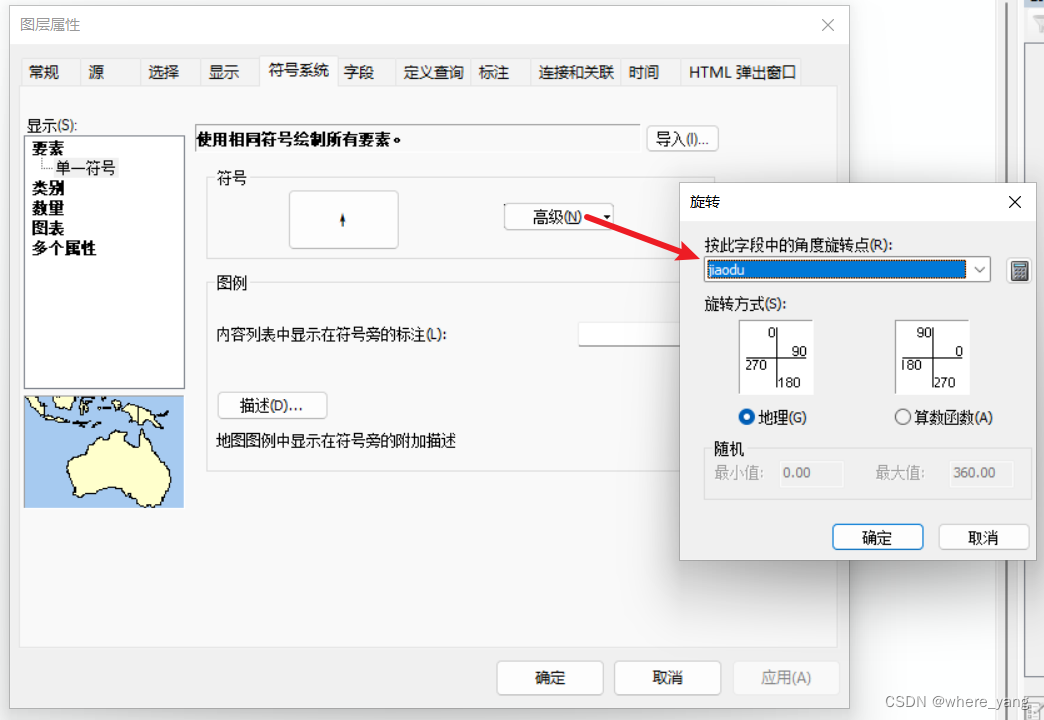

第二步，设置旋转

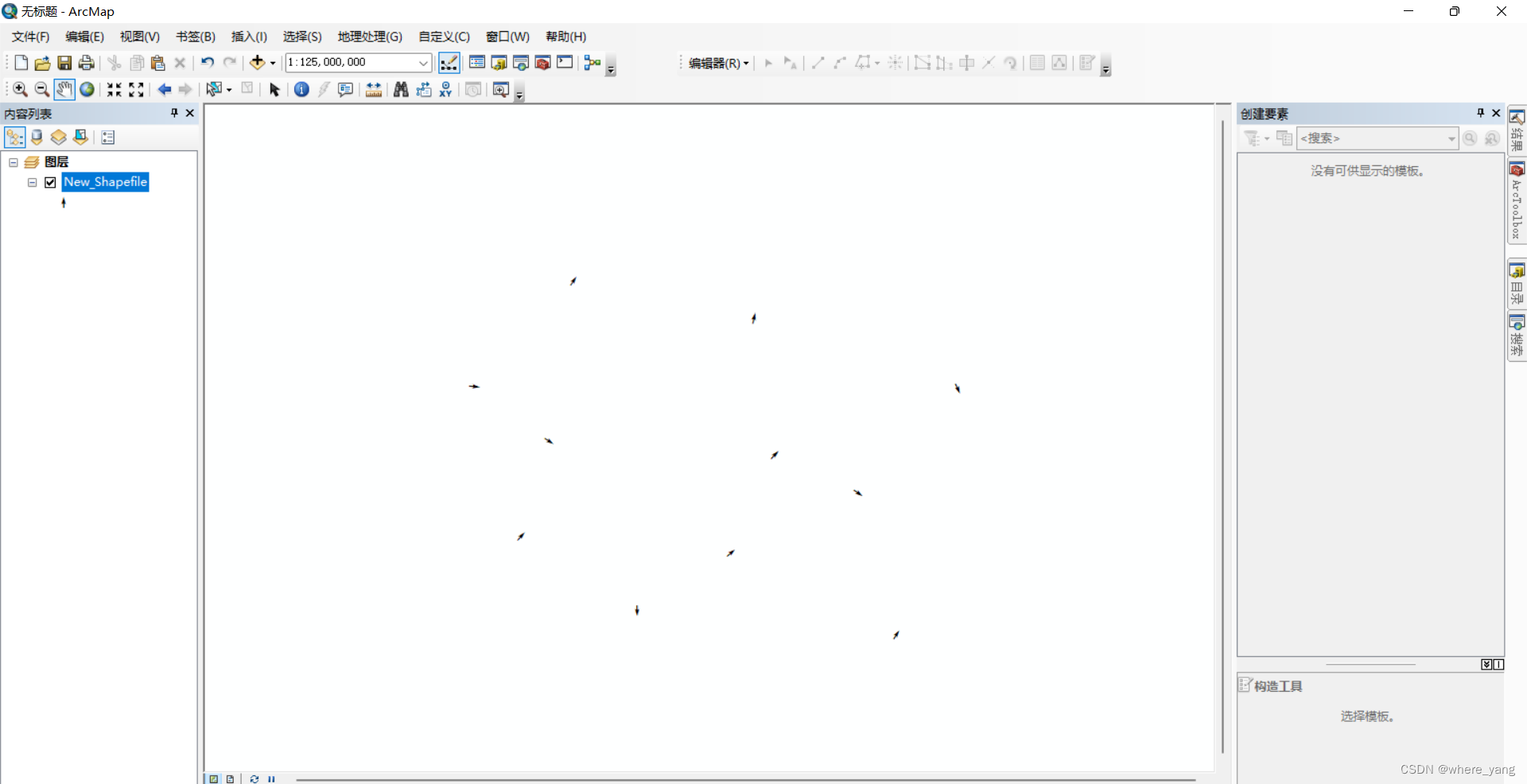

简单的两步就设置好了。。
需要注意的是，字段中的值是方位角，所以要旋转方式选择的是地理。

2、geoserver

下面是用geoserver实现的sld文档

<?xml version="1.0" encoding="UTF-8"?>
<StyledLayerDescriptor version="1.0.0"
  xsi:schemaLocation="http://www.opengis.net/sld http://schemas.opengis.net/sld/1.0.0/StyledLayerDescriptor.xsd"
  xmlns="http://www.opengis.net/sld" xmlns:ogc="http://www.opengis.net/ogc"
  xmlns:xlink="http://www.w3.org/1999/xlink" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
  <NamedLayer>
    <Name>test_font</Name>
    <UserStyle>
      <Title>azure square point style</Title>
      <FeatureTypeStyle>
        <Rule>
          <Title>azure point</Title>
          <PointSymbolizer>
            <Graphic>
              <Mark>
                <WellKnownName>shape://carrow</WellKnownName>
                <Fill>
                  <CssParameter name="fill">#cc0000</CssParameter>
                </Fill>
              </Mark>
              <Size>26</Size>
              <Rotation>
                <ogc:PropertyName>jiaodu</ogc:PropertyName>
              </Rotation>
            </Graphic>
          </PointSymbolizer>
        </Rule>
      </FeatureTypeStyle>
    </UserStyle>
  </NamedLayer>
</StyledLayerDescriptor>

其中，<WellKnownName>shape://carrow</WellKnownName>代表的是用箭头显示点；<Rotation></Rotation>是设置旋转角度，一般里边放的是一个数值，我尝试着放入字段表达式<ogc:PropertyName>jiaodu</ogc:PropertyName>，效果居然出来了。

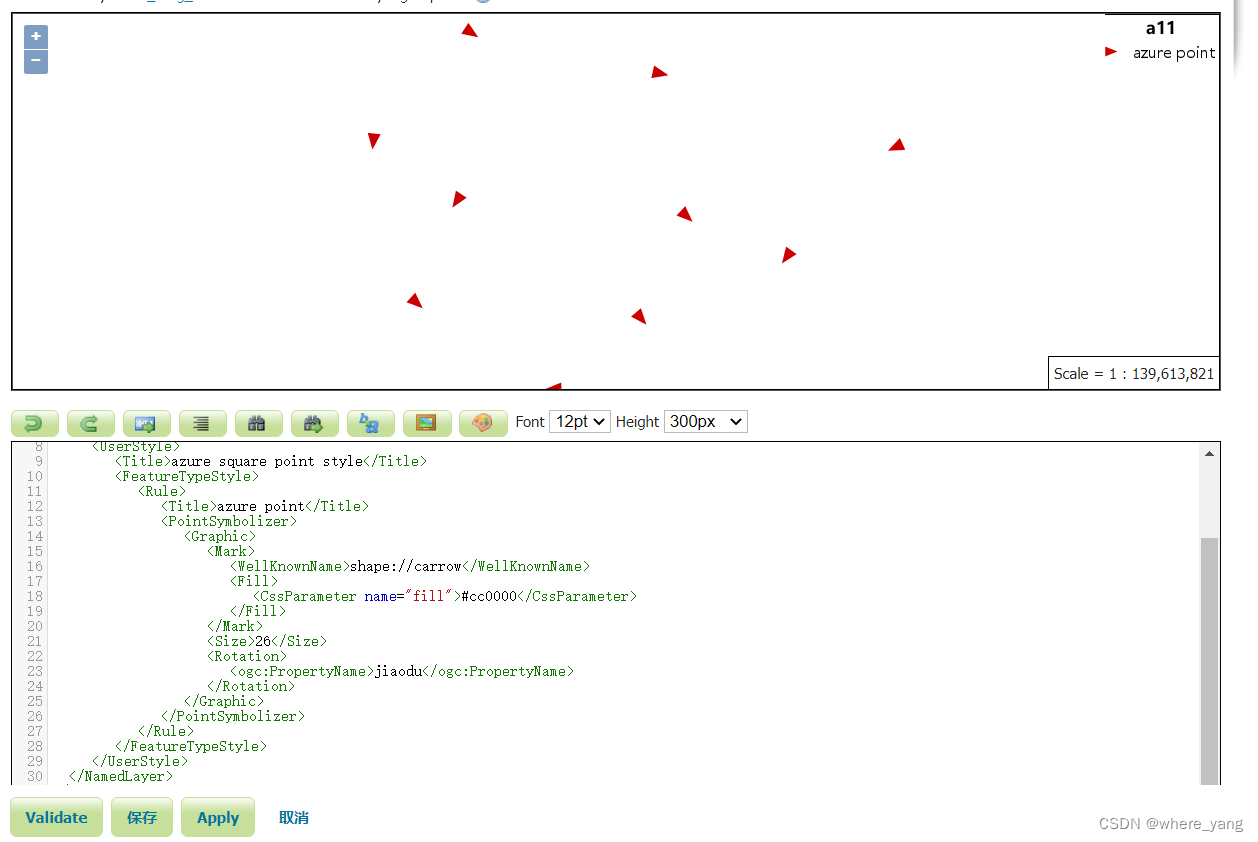

在这里插入图片描述

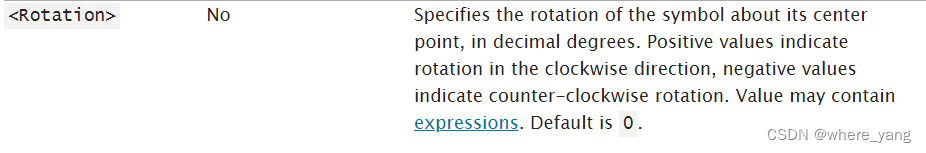

注意：这里的旋转是：“指定符号绕其中心点的旋转，单位为十进制度数。正值表示顺时针旋转，负值表示逆时针旋转。值可以包含表达式。默认值为0。”

因此，geoserver中的旋转相当于arcgis中的算术函数，如果字段是方位角的话，记得要重新计算一下。
