1、前言

2.整体环境搭建

1.1 sequence_lib

1.1.1 uart_ctrl_sequence_lib

1.1.2 virtual_uart_ctrl_sequence_lib

1.2 virtual_sequencer

2.3 更新virtual_uart_ctrl_sequence_lib

2.4 编写对应case

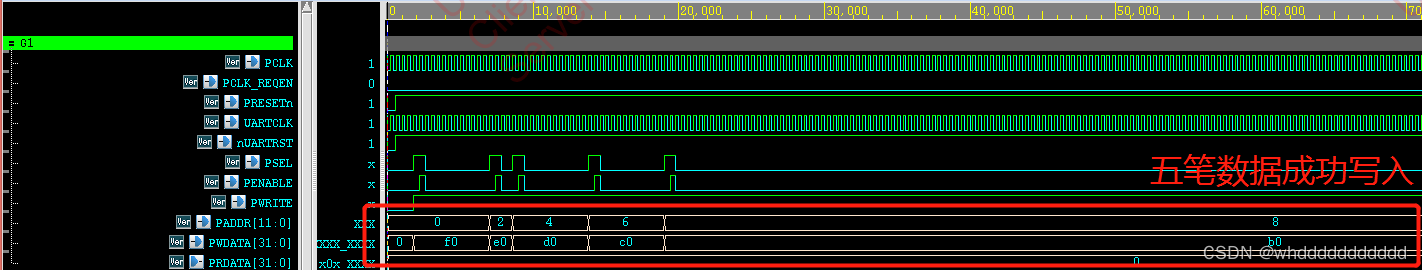

编辑 3 仿真波形

4 结语

1、前言

整个uvm学习完毕后，初步了解并搭建出简单的验证环境，故为一个uart模块搭建验证环境；该uart的具体实现及详细介绍可见这篇文章：UART项目验证（二） spec阅读

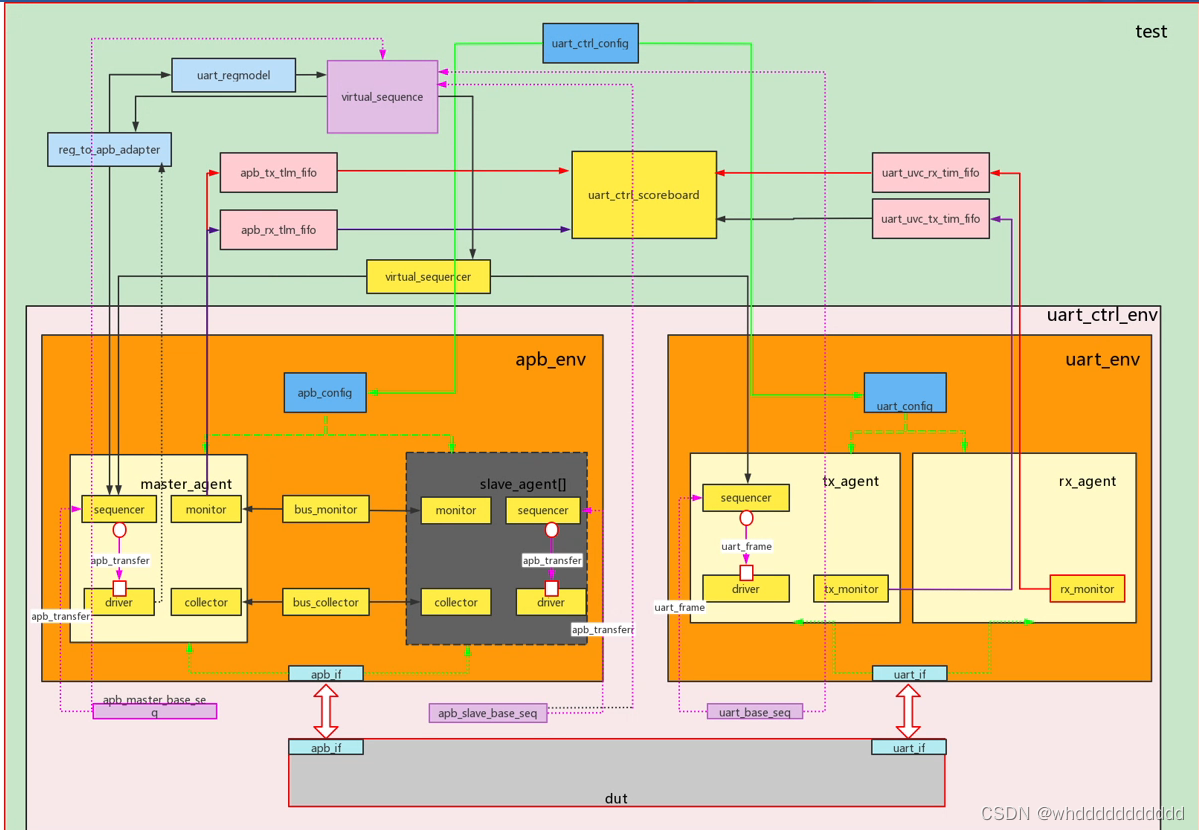

整个验证流程的架构框图如下，后面的验证环境将基于此图进行搭建：

对于验证一个IP，首先要指定验证策略并提取验证点，做出相应的test plan，故为其指定如下文中介绍：UART项目验证（二）验证策略和验证点提取

2.整体环境搭建

整个验证环境由三部分构成，我们使用了两个集成好的uvc，分别为apb_uvc与·uart_uvc,这两个部分都是已经集成好的，直接将其集成到我们的验证环境中去就可以。另外一部分主体验证环境uart_ctrl为我们需要配置的环境。

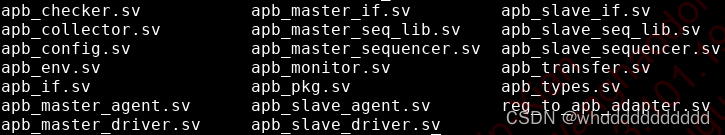

apb_uvc部分其中包括（代码就不一一贴出）：

uart_uvc部分其中包括（代码就不一一贴出）：

uart_ctrl部分将整个验证架构最基本的部分搭建起来，其中包括apb发送数据到dut接收数据与dut发送数据，uart_uvc接收数据两条通路；搭建环境我们按照apb发送数据到dut接收数据这条通路先行搭建验证环境，该部分的正确搭建是后续添加uart_uvc的基础。

1.1 sequence_lib

整个验证环境包含apb_uvc以及uart_uvc,其中基础组件均已集成，可直接使用其中两个uvc的sequence，以及编写新的sequence

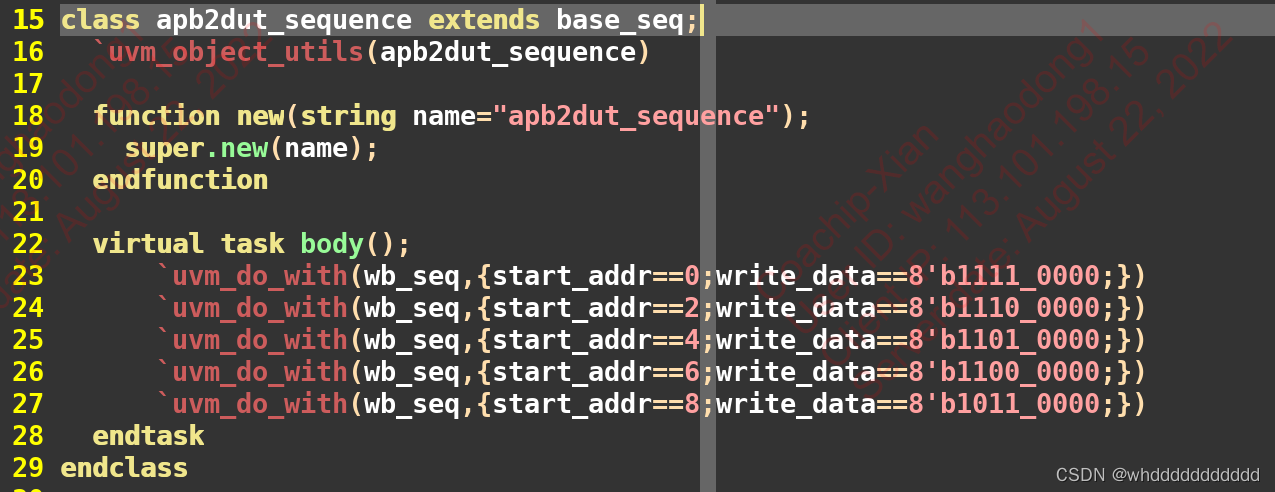

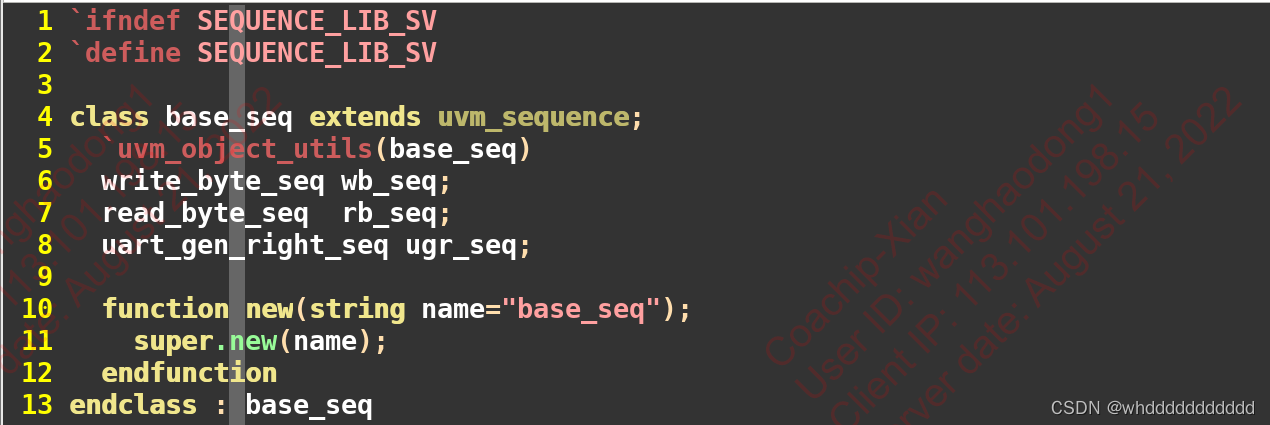

1.1.1 uart_ctrl_sequence_lib

其中例化了apb_uvc以及uart_uvc的sequence；

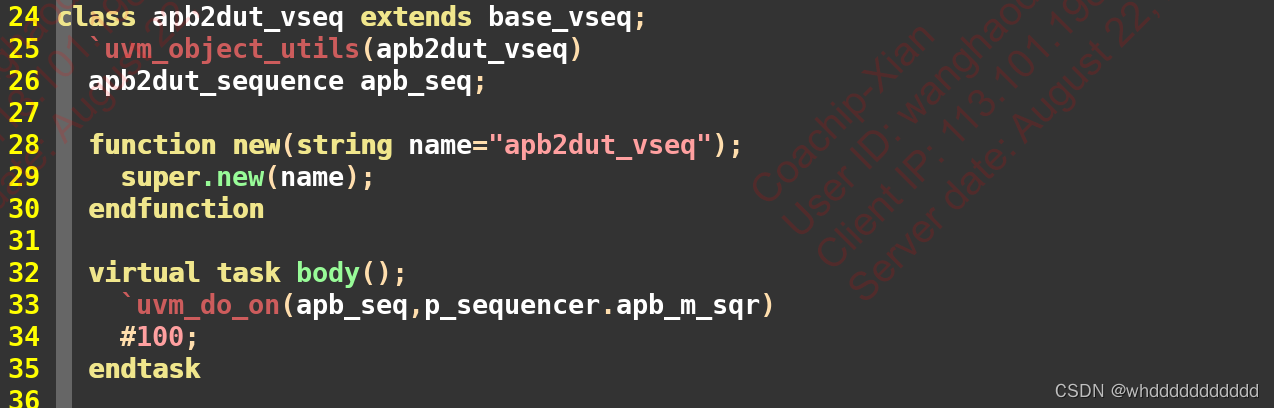

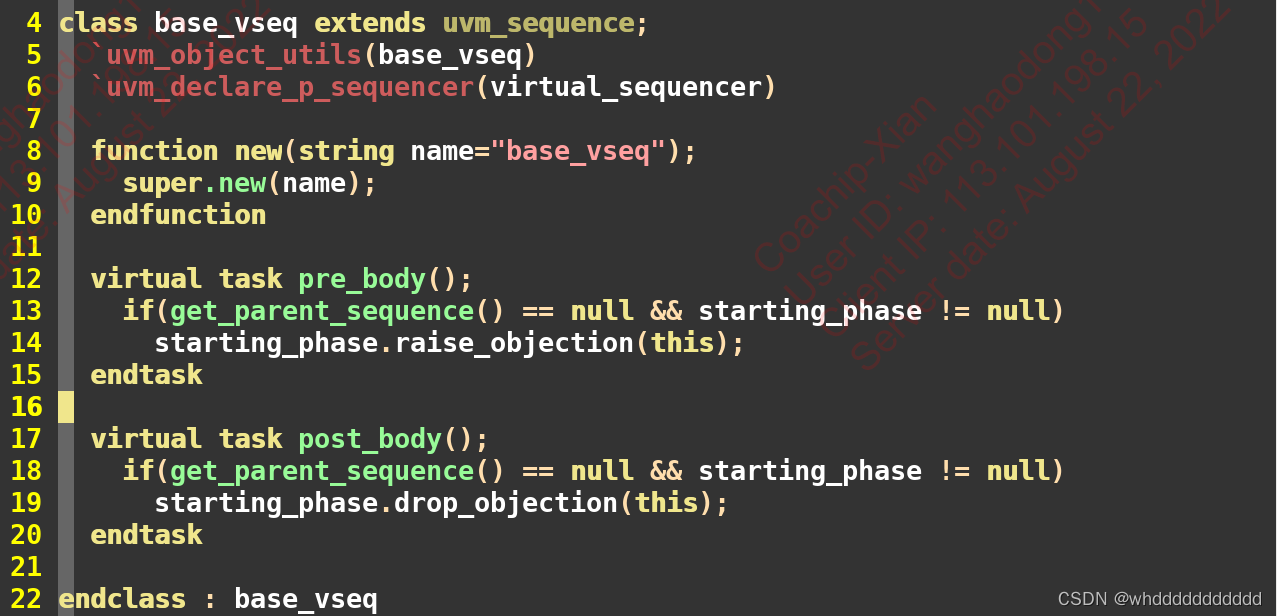

1.1.2 virtual_uart_ctrl_sequence_lib

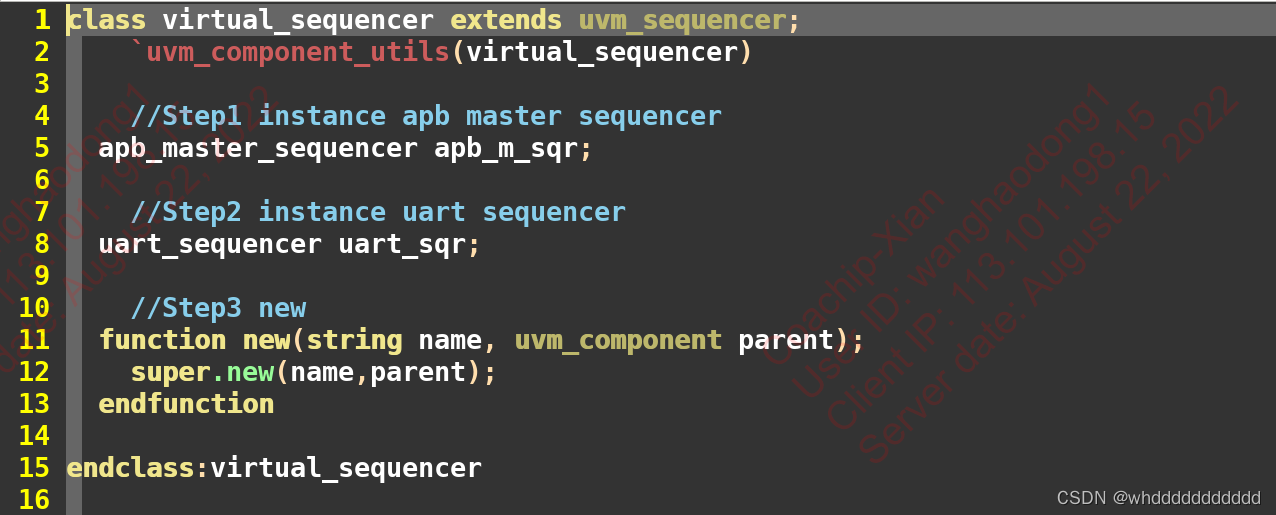

1.2 virtual_sequencer

virtual_sequencer中例化了 apb_uvc以及uart_uvc的两个sequencer

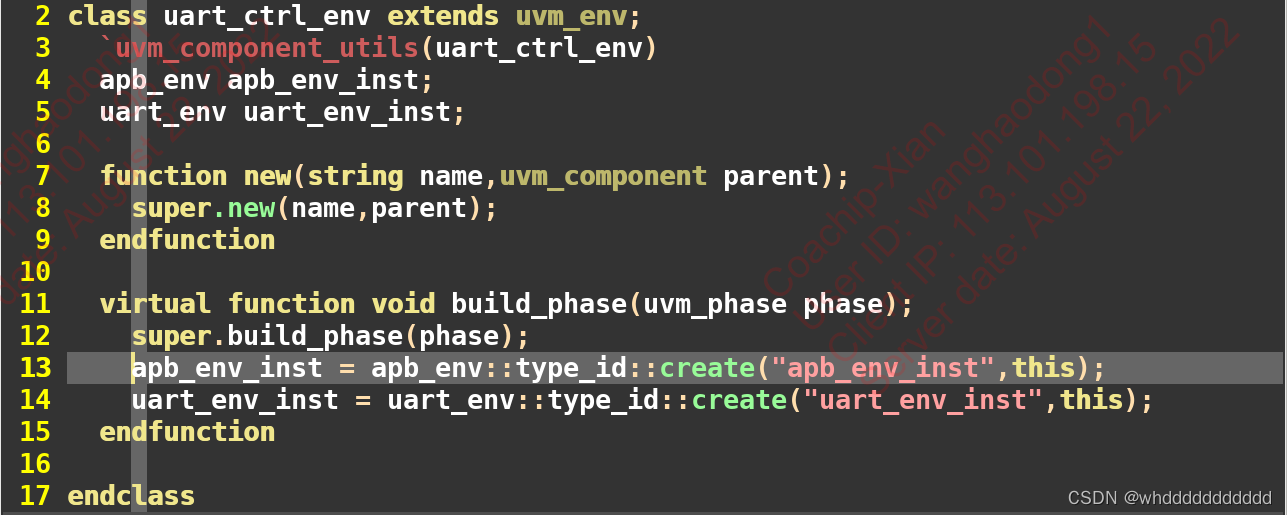

1.3 uart_ctrl_env

uart_ctrl_env中例化并声明了 apb_uvc以及uart_uvc的env实例

1.4 top顶层搭建

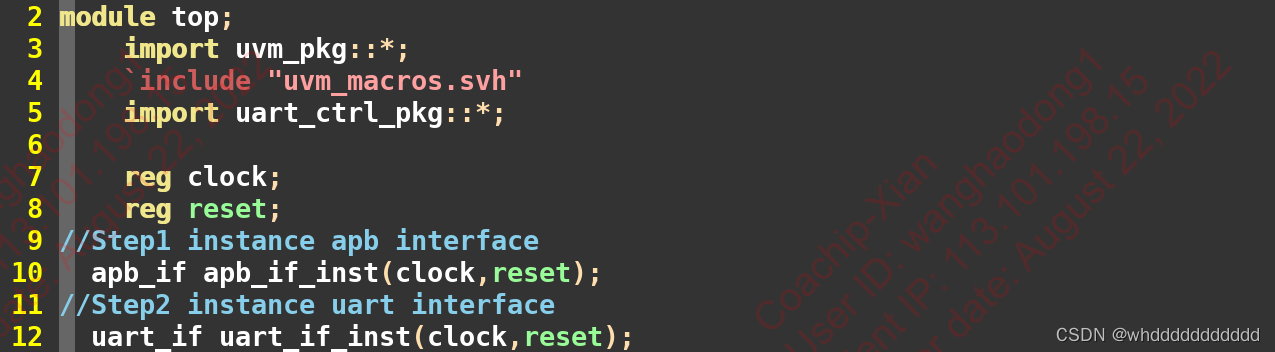

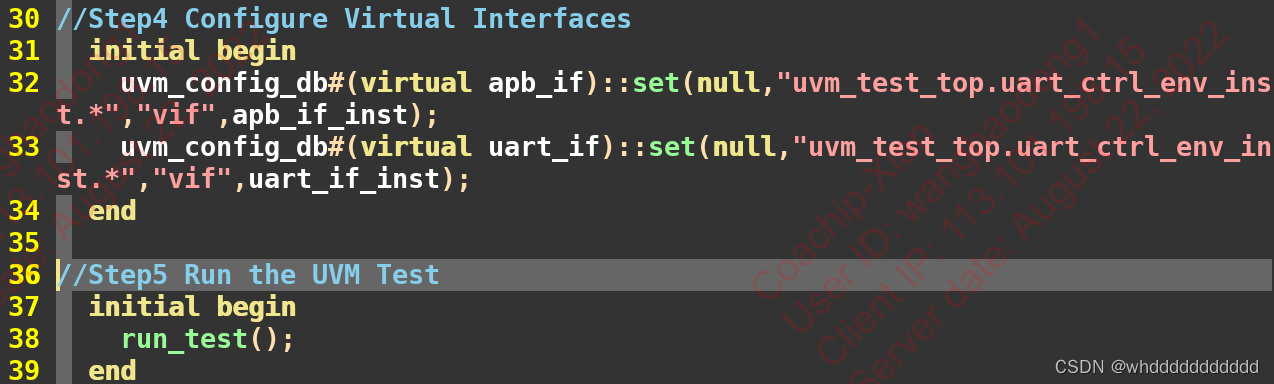

1.4.1 top

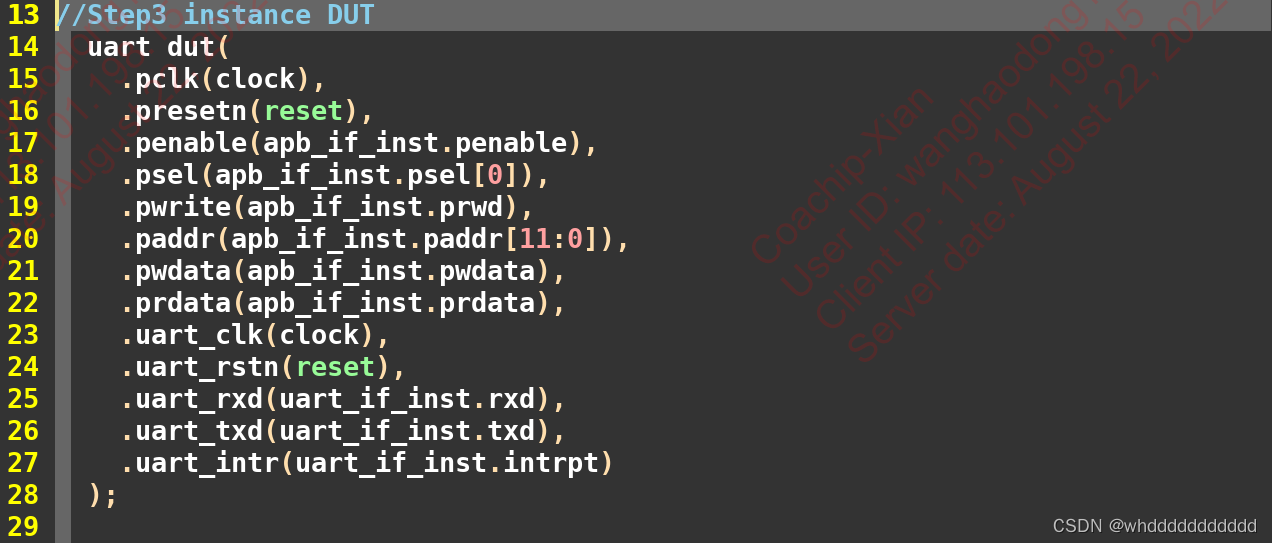

经提醒这里中断的连接可能是有问题的，但不知道怎么更正==，或者不考虑中断直接force成0 top中例化了两个interface以及dut，利用config_db将virtual interface传递给两个uvc对应的env中，然后运行case，产生了简单的复位以及时钟激励。

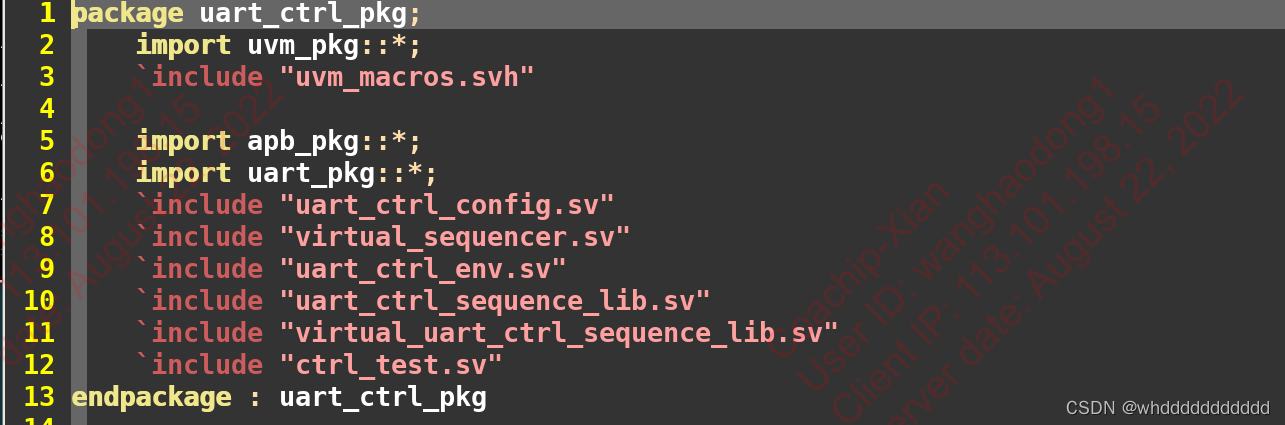

1.4.2 pkg

top中包含的pkg内部有各种公共文件。

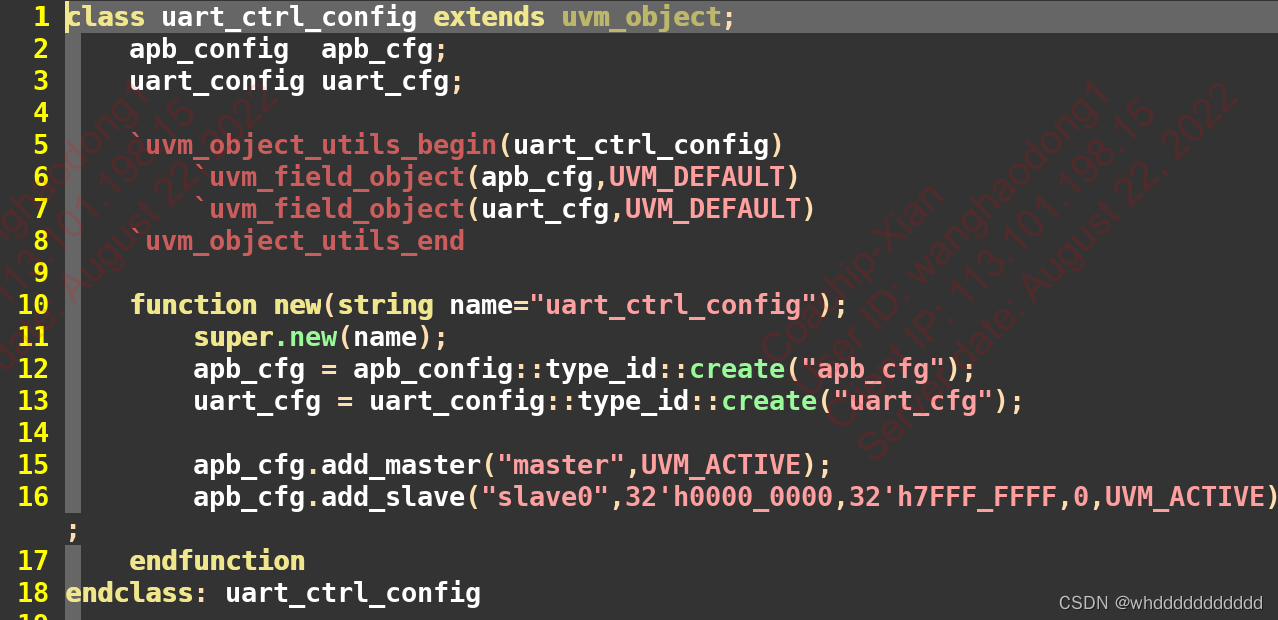

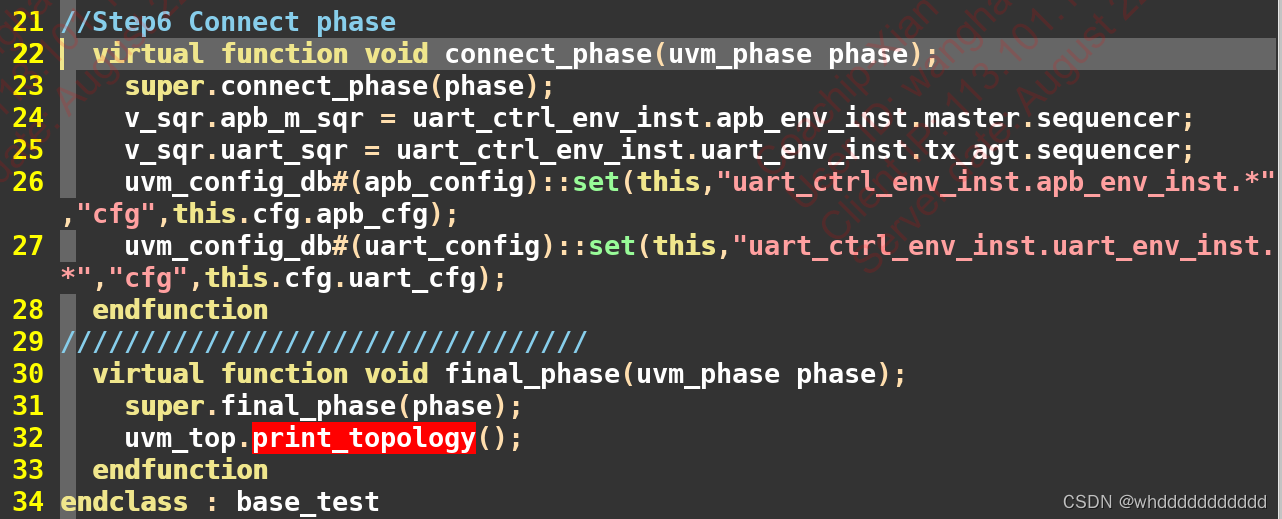

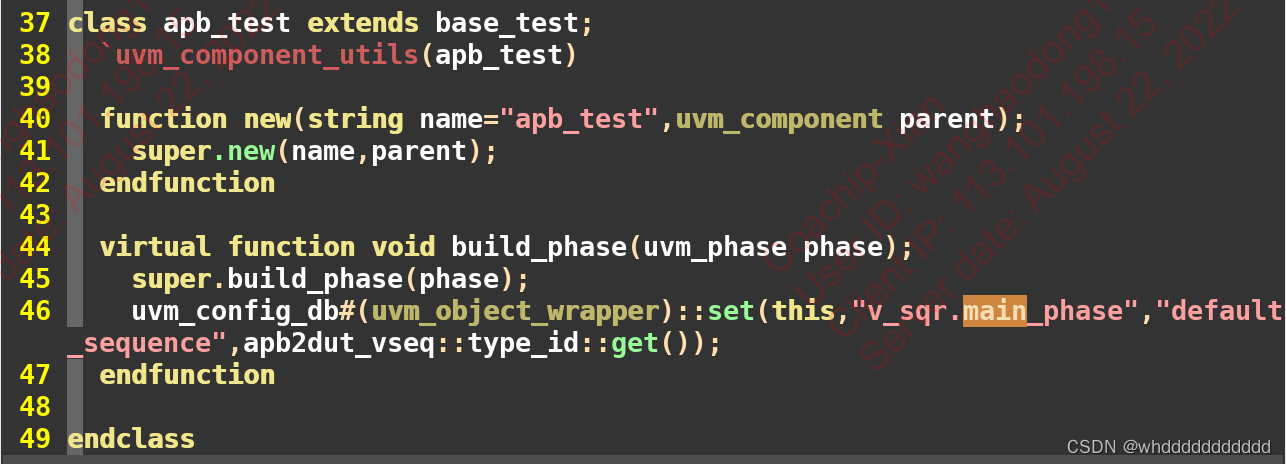

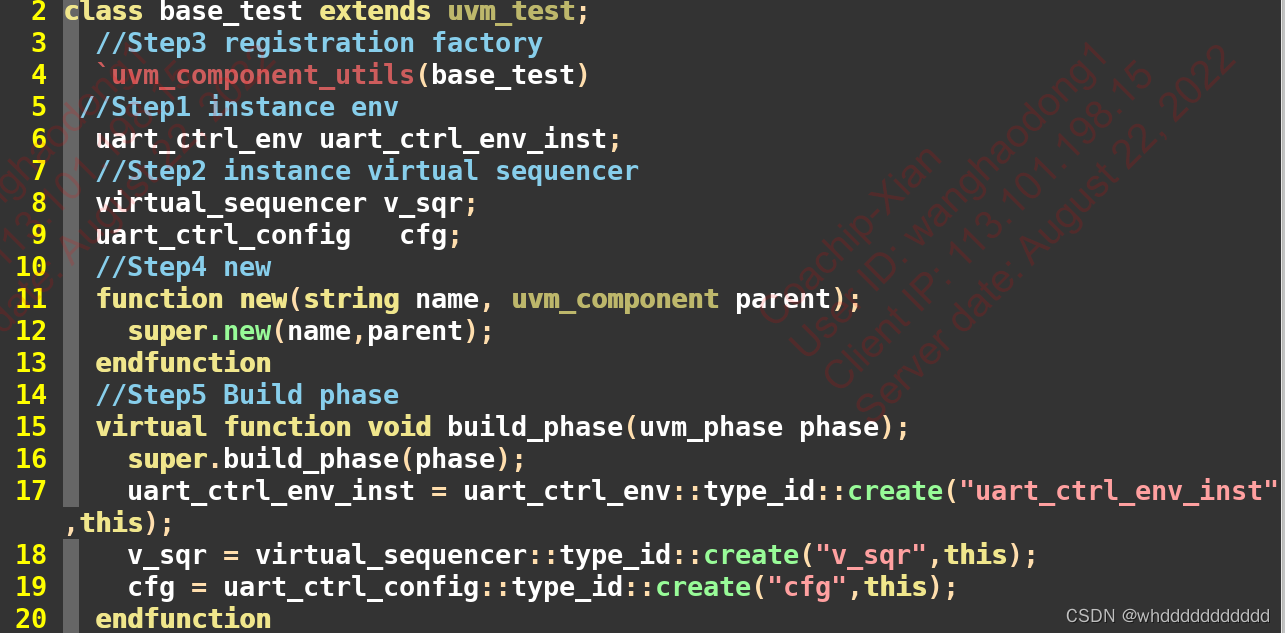

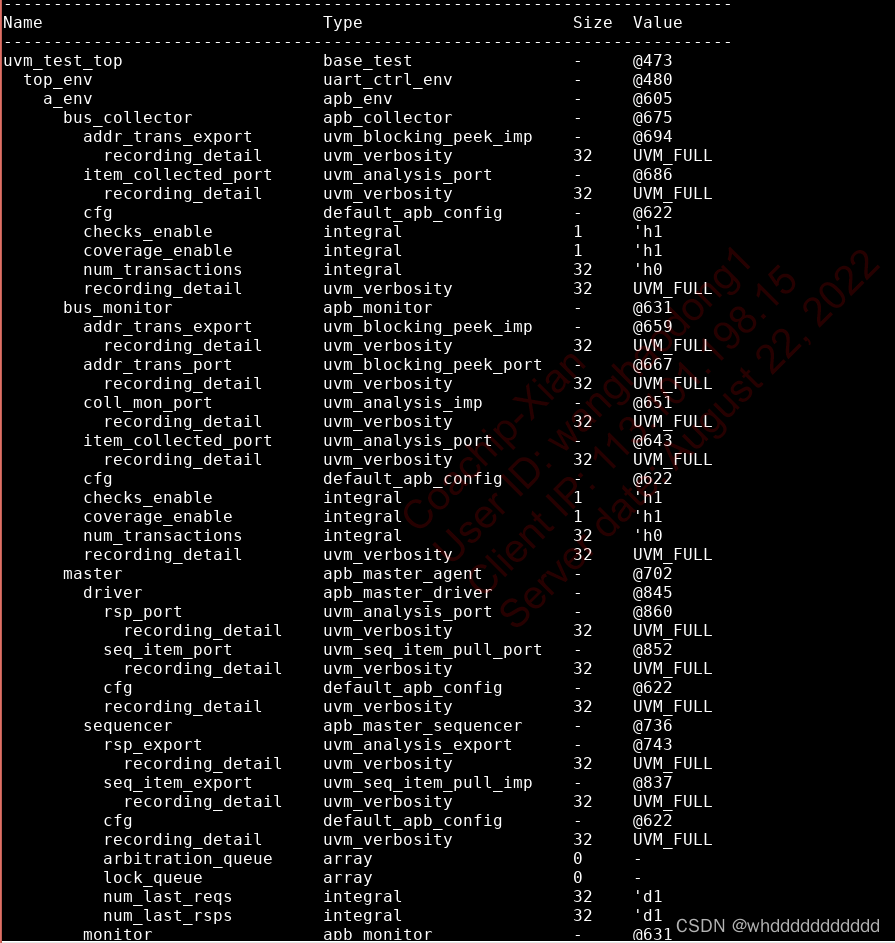

1.5 base_test

base_test中将uart_ctrl 中的env，virtual_sequencer,config进行创建连接以及声明，将uart_ctrl 中的virtual_sequencer连接到两个uvc分别的virtual_sequencer中，同时把两个uvc对应的config配置文件传递给对应的uvc。
