SOC验证（三）-搭建验证环境

1.1 验证环境

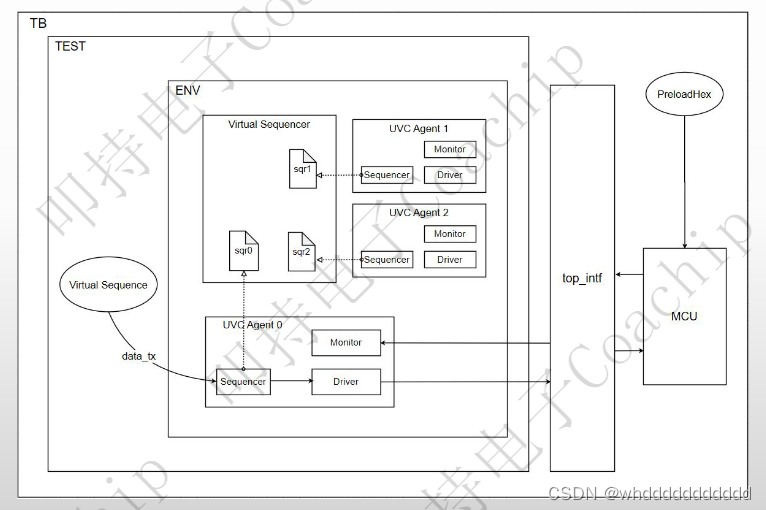

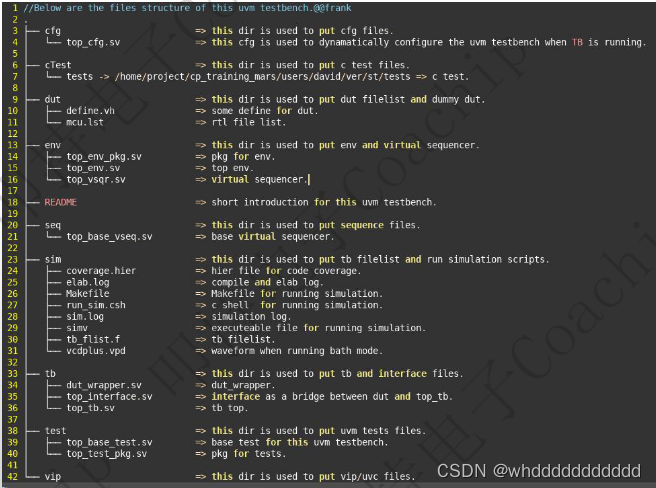

从上图环境框图可以看出，该环境结构和典型UVM环境结构基本一致，由TB, TEST, ENV, Agent及内部的sequencer，driver，monitor等组件构成，特别的地方是在TB层有一个PreloadHex的initial块来支持纯C测试用例。还有一点和模块级别UVM环境不一样的是MCU作为一个小型SoC芯片，该环境复用已有的一些UVC，比如APB, UART, SPI, IIC等。对于环境的文件目录及结构，如下图所示，可参照环境中REAMDE文件。

1.2 环境配置

•design用于存放设计文件（各个数字ip等）design下面存放各个模块的ip，里边也有一些spec文件，common文件夹下面放置了一些文件和macro文件夹，macro文件夹下面有一些数字IP要使用的宏文件

•ver存放验证环境及测试用例

•mcu_lib也是存放的一些数字ip

•target连接ver内ctest，用来跑仿真以及测试用例

•doc用来存放测试文档，验证过程中写的文本

ver目录下主要文件夹介绍：

•uvm_tb是验证人员要用的uvm环境：

•uvm_tb/sim是编译仿真目录;

•uvm_tb/tools是跑回归所在目录;

•uvm_tb/Ctest/tests目录下面是测试用例;

•uvm_tb/dut目录中mcu.lst文件中放置了所有的设计文件;

•st是验证使用c语言仿真环境；

•st/sim是c环境编译仿真目录；

•st/model目录下面存放着一些model，可供某些特定的ip使用；

•st/tests目录下面是测试用例

1.3 环境冒烟测试

仿真工具启动路径：

 hello为例介绍

1、进入target目录下；

2、mkdir sim，mkdir regression；

3、进入sim目录下(仿真目录)，执行命令如下：

4、在sim下面可以启动仿真：run.csh hello

5、进入regression目录下（回归目录），执行命令如下：

 6、在regression目录下可以启动回归验证。

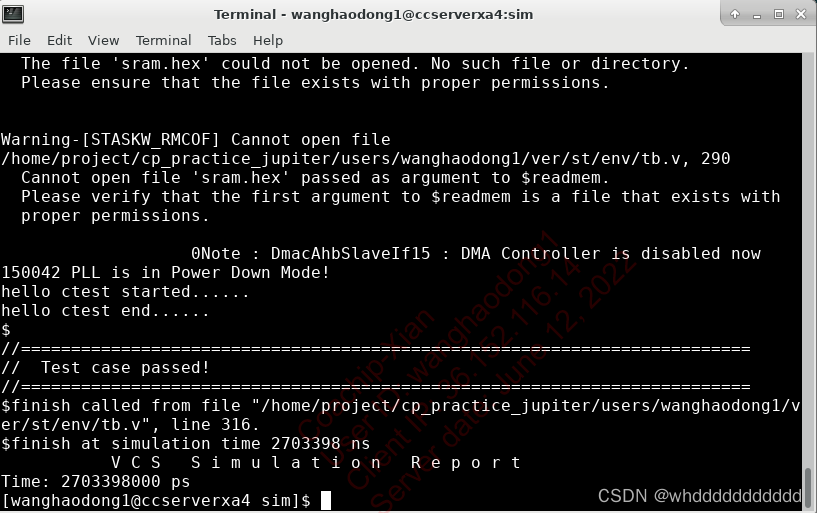

测试通过，环境配置成功

1.4 总结

•该验证环境支持makfile和cshell脚本进行编译和仿真。

•使用c shell脚本的命令：run.csh hello

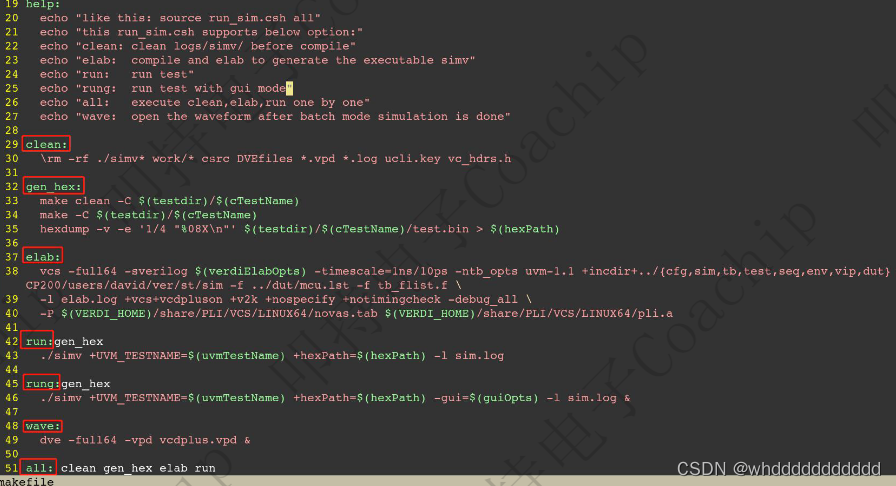

•使用makefile脚本：如下图所示，makfile支持的命令有help，clean, gen_hex, elab, run, rung, wave, all等，各个命令对应的操作如help里的介绍所示，执行命令例如：make all cTestName=hello
