本文介绍了一款采用flex布局的表单设计器实现思路，着重探讨了如何通过拖拽元素完成表单设计，并介绍了表单元素与数据绑定的方法。文章还讨论了布局树的构建与更新、表单模板的保存方式以及与元数据的交互。
表单设计器整体思路
1、从数据局出发
2、从表单出发
3、拖动布局
grid布局还是flex布局实现呢？grid布局整体上更明快，flex方便一步步推进，2种方式也许都实现一遍，进行比对后再下结论。
前端形成模板后 怎么保存
保存整个模板？还是把结构分解描述为一个个字段保存到数据库？

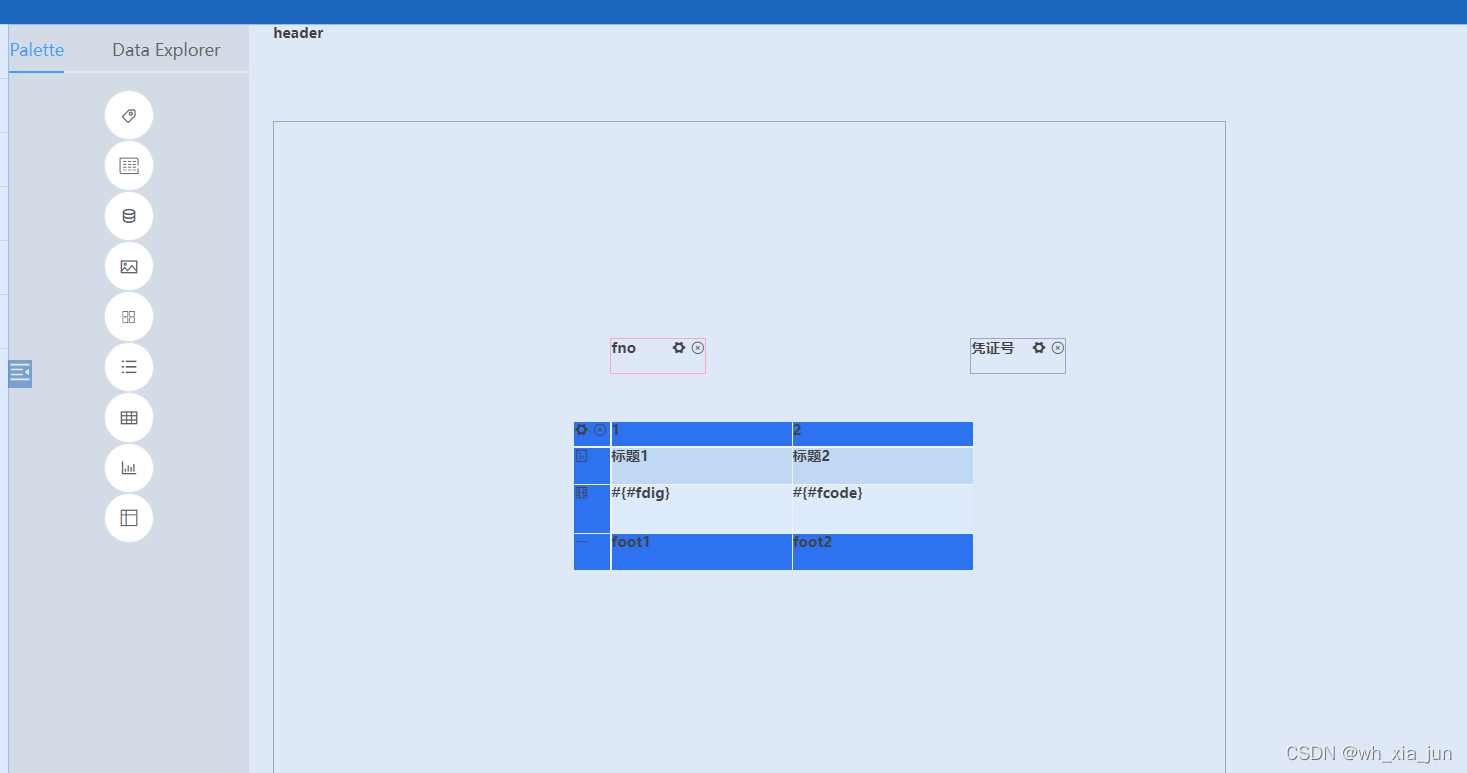

从表单出发的页面设计器

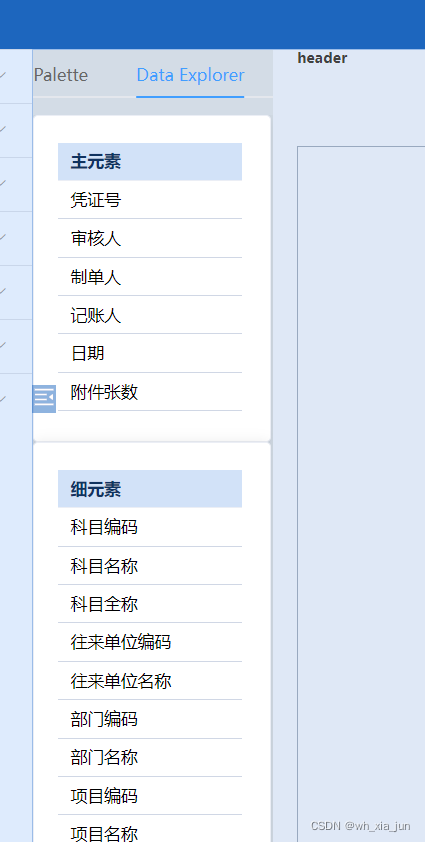

数据可以和表单元素绑定：
（元数据来源：）
既然需要和数据元素绑定，必须有一套元数据描述体系作为支撑。
元数据描述怎么来：
1、手工维护（不动态生成数据库table）
2、反射取得数据库表信息（能维护吗）
拖动到右边画布的动作？
通过行、列解决整体布局的问题
可能涉及如下操作dom方法？
1、html5 antd
2、react 操作dom
3、js 操作dom
4、es6 操作dom
5、react jquery 混用（最好不这样）
用flex布局，Row的主轴设成列 Col的主轴设置成行？
行列交叉进行

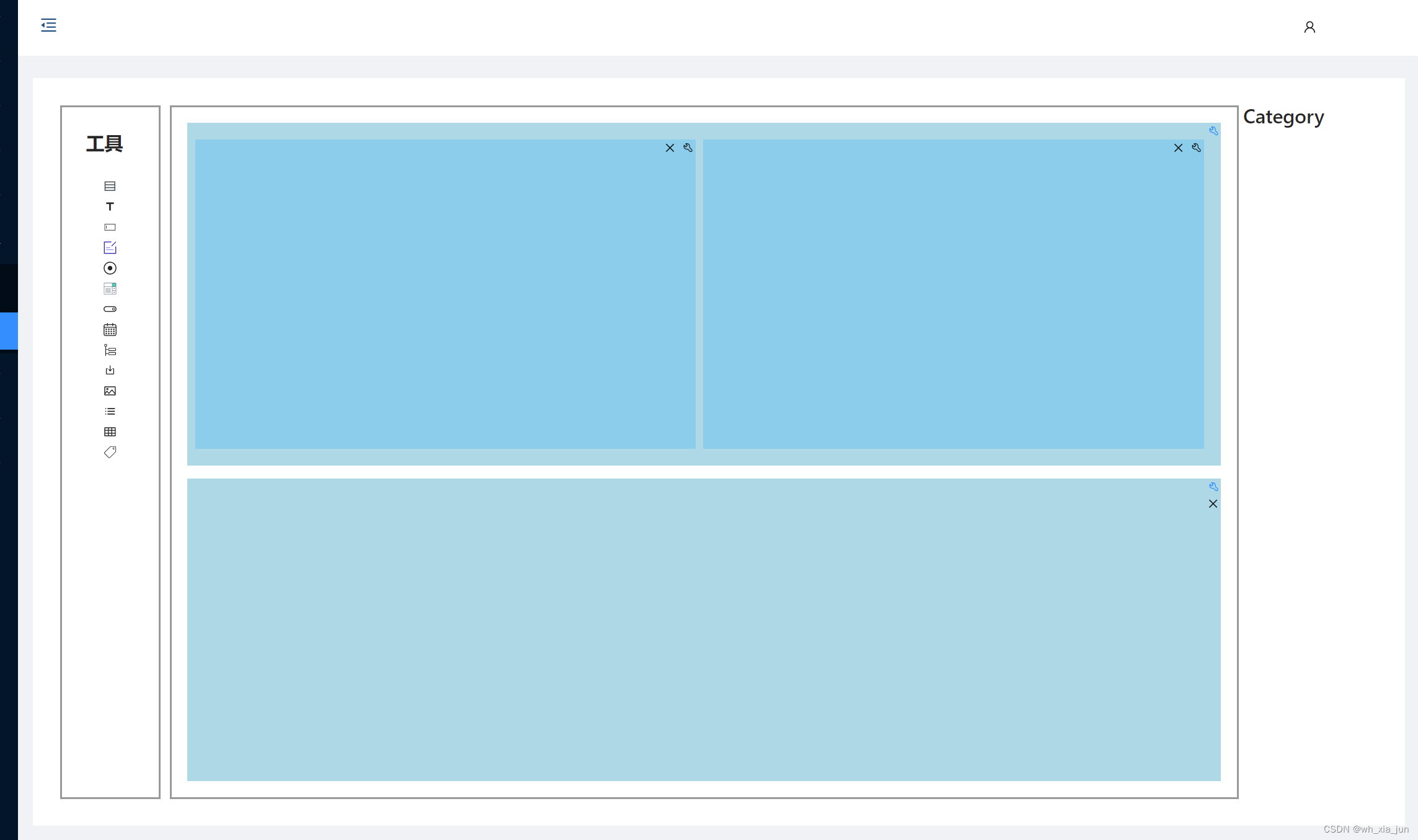

整个布局为，左边设置工具栏，中间是画布，右边是属性栏目
整个动态布局背后是个树形结构，render方法，即使根据这个结构形成
全页面采取flex布局，层层嵌套（行、列交互嵌套）
每一个元素都是flex: 行元素必然放在列元素当中
列元素 必然放到行元素当中
每个元素都是flex元素 flex display
row 元素
- flex-direction: column
column 元素：
flex-direction: row
初始化的时候,只能放row，画布director 方向为column
(整个布局为，左边设置工具栏，中间是画布，右边是属性栏目)
初始化的时候，只留一个div,这个div不可删除
<Button type="primary" shape="circle"
style={{display: node.id=="1"? "none": "" }}
size="smaill" onClick={()=>removeNode(_id)}>
D
</Button>工具栏：
工具栏布局后期可能需要改进，按grid 或者flex进行修正？
<div style={ tool_area }>
<PageHeader
className="site-page-header"
title="工具"
/>
<div style={textAlign}>
<IconFont id="rowIcon" type="icon-rows" onDragStart={onDrop} draggable="true"></IconFont>
</div>
<div style={textAlign}>
<IconFont id="colIcon" type="icon-column" onDragStart={onDrop} draggable="true"></IconFont>
</div>
<div style={textAlign}>
<IconFont id="input" type="icon-input"></IconFont>
</div>
<div style={textAlign}>
<IconFont id="input1" type="icon-input1"></IconFont>
</div>
</div>拖放工具栏的图标，放在目标元素上的时候:
const drop=(event)=>
{
let _id=event.currentTarget.id
// 根据id找到树种的节点
//给这个节点赋予新的子节点
let newLayoutTree = deepCopy(layoutTree);
let n=queryNode(newLayoutTree,_id);
if(n==null || n==undefined){
return;
}
if(n.layoutType==null || n.layoutType==undefined){
return;
}
if(!(n.layoutType==1 || n.layoutType==2)){
return;
}
let newNode=null;
let _nodeId = newGuid();
if(n.layoutType==1){
newNode = new LayoutTreeNode(_nodeId,_nodeId,n.id,_nodeId,2,1,[]); //布局树
}else if(n.layoutType==2){
newNode = new LayoutTreeNode(_nodeId,_nodeId,n.id,_nodeId,1,1,[]); //布局树
}
n.children.push({...newNode});
//设置
console.log(newLayoutTree)
setLayoutTree(newLayoutTree);
stopBubbling(event)
}这里需要注意的是，必须对原来的存放在state中的数据。进行deep copy,否则，render的时候，感知不到数据的变化。删除元素的时候，也面临似的问题，同样需要deep copy。
完整代码如下：
//动态表单设计器
import React, {useState} from 'react';
import {Button, Form, Input, message, PageHeader} from 'antd';
import {createFromIconfontCN} from '@ant-design/icons';
const ROW_TYPE=1; //行类型
const COL_TYPE=2; //列类型
//export default class Dynamic_Form_Designer2 extends Component {
export default function Dynamic_Form_Designer2(prop) {
const [form] = Form.useForm();
/**flexGrow ：flex grow 值**/
const getRowLayoutStyle=(flexGrow)=>{
return {flex: flexGrow+" 1 auto",
// border: "1px solid #cccccc",
paddingTop:"1em",paddingLeft:"0.3em",paddingRight:"1em",paddingBottom:"1em",
margin:"0.5em",backgroundColor:"RGB(172,216,230)",boxSizing: "border-box",
display:"flex",
flexDirection:"row"
}
}
const getColLayoutStyle=(flexGrow)=>{
return {
// border: "1px solid #cccccc",
flex: flexGrow+" 1 auto",
paddingTop:"1em",paddingLeft:"0.3em",paddingRight:"1em",paddingBottom:"1.5em",
margin:"0.3em",backgroundColor:"RGB(135,206,235)",
display: "flex",
flexDirection:"column"
}
}
const flexContentStyle={
display: "flex",
flexFlow:"column nowrap",
border: "1px solid #cccccc",
padding:"1em"
}
const titleStyle={
height:"30px",
width:"100%",
background: "#999999"
}
const rowTool={
display: "flex",
flexDirection: "column",
boxSizing: "border-box",
border: "2px solid #999999"
}
const colTool={
display: "flex",
flexDirection: "row",
boxSizing: "border-box",
border: "2px solid #999999",
justifyContent:"flex-end"
}
let _children=[];
//id,key,parentId,name,layoutType,flexGrow,children,colSpan,showVale
let layoutTreeNood1 = new LayoutTreeNode("1",1,"0","row1",1,3,[]); //布局树
let layoutTreeNood2 = new LayoutTreeNode("2",2,"0","row2",1,1,[]); //布局树
let layoutTreeNood3 = new LayoutTreeNode("3",3,"0","row3",1,2,[]); //布局树
let layoutTreeRoot = new LayoutTreeNode("0",0,"-1","root",0,1,_children); //布局树
_children.push(layoutTreeNood1);
_children.push(layoutTreeNood2);
_children.push(layoutTreeNood3);
// id,key,parentId,name,layoutType,flexGrow,children
let layoutTreeNood1_col1 = new LayoutTreeNode("11",11,"1","col11",2,1,[],6); //布局树
let layoutTreeNood1_col2 = new LayoutTreeNode("12",12,"1","col12",2,5,[],6); //布局树
layoutTreeNood1.getChildren().push(layoutTreeNood1_col1);
layoutTreeNood1.getChildren().push(layoutTreeNood1_col2);
//
let layoutTreeNood1col2row1 = new LayoutTreeNode("111",111,"11","ttt",1,1,[]);
let layoutTreeNood1col2row2 = new LayoutTreeNode("112",112,"11","ttt2",1,1,[]);
layoutTreeNood1_col1.getChildren().push(layoutTreeNood1col2row1);
layoutTreeNood1_col1.getChildren().push(layoutTreeNood1col2row2);
const [layoutTree, setLayoutTree] = useState(layoutTreeRoot);
const [flexGrowVal, setFlexGrowVal] = useState(1);
const [flexShrinkVal, setFlexShrinkVal] = useState(1);
const [flexBasisVal, setFlexBasisVal] = useState("auto");
const [idVal, setIdVal] = useState("-1");
// 编辑flex
const modifyFlex = (id) => {
//根据info 设置state相关值
//let _id=info.node.id
let _id=id
// 根据id查找节点
let n=queryNode(layoutTree,_id);
console.log("n:"+n)
if(n!=null){
//setItemId(_id);
let _flexGrow=n.flexGrow;
let _flexShrink=n.flexGrow;
let _flexBasis=n.flexGrow;
setFlexGrowVal(_flexGrow);
setFlexShrinkVal(_flexShrink);
setFlexBasisVal(_flexBasis);
setIdVal(_id)
form.setFieldsValue({
"flexGrowItem":_flexGrow,
"flexShrinkItem":_flexShrink,
"flexBasisItem":_flexBasis,
"idItem": _id
})
}else{
message.error("未查询到对应的节点")
}
}
const renderLayout=(nodeObj)=>{
console.log(nodeObj);
let ns=nodeObj.children
let _cells = [];
let i=0
if(ns==null) return '' ;
for(let node of ns){
console.log(node);
if(node.layoutType==1){ //ROW
let _flexGrow= node.flexGrow;
let _id= node.id;
console.log("_flexGrow:"+_flexGrow);
_cells.push(<div id={node.id} style={getRowLayoutStyle(node.flexGrow)} key={i} onDrop={drop} onDragOver={allowDrop}>
<div style={rowTool}>
<Button type="primary" shape="circle" size="smaill"
onClick={()=>modifyFlex(_id)}>
E
</Button>
<Button type="primary" shape="circle"
style={{display: node.id=="1"? "none": "" }}
size="smaill" onClick={()=>removeNode(_id)}>
D
</Button>
</div>
{renderLayout(node)}
</div>)
} else if(node.layoutType==2) { //COL
let _flexGrowForCol= node.flexGrow;
let _idForCol= node.id;
_cells.push(<div id={node.id} key={node.id} style={getColLayoutStyle(node.flexGrow)} onDrop={drop} onDragOver={allowDrop} >
<div style={colTool}>
<Button type="primary" shape="circle" size="smaill"
onClick={()=>modifyFlex(_idForCol)}>
E
</Button>
<Button type="primary" shape="circle" size="smaill" onClick={()=>removeNode(_idForCol)}>
D
</Button>
</div>
{/*<div style={this.titleStyle}>col</div>*/}
{renderLayout(node)}
</div>)
};
i++;
}
return _cells;
}
//设置树形节点属性
const setNodeProperty=(rootNode,currentNode)=>{
let ns=rootNode.children
let _cells = [];
let i=0
if(ns==null) return '' ;
for(let node of ns){
if(currentNode.id==node.id){ //当前节点
//进行相关处理
//node.flexGrow=currentNode.flexGrow
let _g=node.flexGrow=currentNode.flexGrow
node.flexGrow=+_g; //通过+转换为数字
return ;
}else{ //判断是否有子节点？ 有则进行递归调用
//判断是否有子节点 如果有子节点 则递归 否则返回
if(node.children==null || node.children.length==0){
continue;
}else{
setNodeProperty(node,currentNode)
}
}
}
return;
}
const allowDrop=(event)=>{
event.preventDefault();
};
//根据id查找node
const queryNode=(root,nodeId)=>{
let nodeObj=null;
// 根节点的情况
if (nodeId=='0'){
return root;
}
for(var currentNode of root.children){
if(nodeId==currentNode.id){ //当前节点
nodeObj= currentNode;
break;
}else{ //判断是否有子节点？ 有则进行递归调用
//判断是否有子节点 如果有子节点 则递归 否则返回
if(currentNode.children==null || currentNode.children.length==0){
continue;
}else{
nodeObj=queryNode(currentNode,nodeId)
if(nodeObj!=null) break;
}
}
}
return nodeObj;
}
function deepCopy(obj1) {
let _obj = JSON.stringify(obj1);
let obj2 = JSON.parse(_obj);
return obj2;
}
const IconFont =createFromIconfontCN({
scriptUrl: '/iconfont.js'
})
const myLayout={
flex: "1 1 0%",
boxSizing: "border-box",
display: 'flex',
flexDirection: 'row',
}
const myLayout_1={
backgroundColor: "#cc99sc"
}
// 列布局
const flex_Col={
display: 'flex',
flexDirection: 'row'
}
const tool_area={
flex: "0 0 80px",
boxSizing: "border-box",
border:"2px solid #999999",
margin:"5px",
padding: "2px",
display:"flex",
flexDirection: "column"
}
const content_area={
flex: "1 1 0%",
boxSizing: "border-box",
border:"2px solid #999999",
margin:"5px",
display:"flex",
flexDirection:"column"
}
const property_area={
flex: "0 0 150px",
boxSizing: "border-box"
}
const textAlign={
textAlign:"center"
}
// //删除节点
// 查找本节点 找到parent Node
// 从父节点child集合当中删除子节点
const removeNode=(nodeId)=>{
let rootNodeCopy = deepCopy(layoutTree);
let n=queryNode(rootNodeCopy,nodeId);
let _parentId=n.parentId;
let parentNode=queryNode(rootNodeCopy,_parentId);
parentNode.children.map((item,index)=>{
if(item.id==n.id){
parentNode.children.splice(index,1)
}
})
setLayoutTree(rootNodeCopy)
}
const onDrop = (event) => {
console.log("begin drop:"+event)
// event.event.dataTransfer.setData('memberName', event.node.text);
// event.event.dataTransfer.setData('memberId', event.node.id);
}
const drop=(event)=>
{
let _id=event.currentTarget.id
// 根据id找到树种的节点
//给这个节点赋予新的子节点
let newLayoutTree = deepCopy(layoutTree);
let n=queryNode(newLayoutTree,_id);
if(n==null || n==undefined){
return;
}
if(n.layoutType==null || n.layoutType==undefined){
return;
}
if(!(n.layoutType==1 || n.layoutType==2)){
return;
}
let newNode=null;
let _nodeId = newGuid();
if(n.layoutType==1){
newNode = new LayoutTreeNode(_nodeId,_nodeId,n.id,_nodeId,2,1,[]); //布局树
}else if(n.layoutType==2){
newNode = new LayoutTreeNode(_nodeId,_nodeId,n.id,_nodeId,1,1,[]); //布局树
}
n.children.push({...newNode});
//设置
console.log(newLayoutTree)
setLayoutTree(newLayoutTree);
stopBubbling(event)
}
//stop Bubbling
const stopBubbling =(e)=>
{
if (e && e.stopPropagation){
e.stopPropagation()
}else{
window.event.cancelBubble=true;
}
}
function newGuid(){
var guid = "";
for (var i=1; i<=32; i++){
var n = Math.floor(Math.random()*16.0).toString(16);
guid += n;
if((i==8)||(i==12)||(i==16)||(i==20))
guid += "-";
}
return guid+"";
}
const FlexItemProperty = () => {
const onFinish = (values) => {
console.log('Success:', values);
let _Itemid=values.idItem;
let _flexGrow=values.flexGrowItem;
let _flexShrink=values.flexShrinkItem;
let _flexBasis=values.flexBasisItem;
//找到对应节点 进行设置 根据id 找到所有的已恶点 遍历树 进行设置
if(values.idItem==='-1'){
message.info("请选中相应节点")
return
}
let currentNode=new LayoutTreeNode(_Itemid,-1,-1,"",-1,_flexGrow,[]);
console.log("test0:"+layoutTree)
let rootNodeCopy = deepCopy(layoutTree);
setNodeProperty(rootNodeCopy,currentNode);
console.log("===================================================="+layoutTreeRoot)
//setLayoutTree(layoutTreeRoot);
setLayoutTree(rootNodeCopy);
console.log("test1:"+layoutTree)
};
const onFinishFailed = (errorInfo) => {
console.log('Failed:', errorInfo);
};
const onReset = () => {
form.resetFields();
};
return (
<Form
name="basic"
form={form}
labelCol={{
span: 12,
}}
wrapperCol={{
span: 12,
}}
initialValues={{
idItem:idVal,
flexGrowItem:flexGrowVal,
flexShrinkItem:flexShrinkVal,
flexBasisItem:flexBasisVal
}}
onFinish={onFinish}
onFinishFailed={onFinishFailed}
>
<Form.Item
label="id"
name="idItem"
>
<Input />
</Form.Item>
<Form.Item
label="grow"
name="flexGrowItem"
rules={[
{
required: true,
message: 'Please input the flex-grow!',
},
]}
>
<Input />
</Form.Item>
<Form.Item
label="Shrink"
name="flexShrinkItem"
rules={[
{
required: true,
message: 'Please input the flex-shrink!',
},
]}
>
<Input />
</Form.Item>
<Form.Item
label="basis"
name="flexBasisItem"
rules={[
{
required: true,
message: 'Please input flex-basis!',
},
]}
>
<Input />
</Form.Item>
<Form.Item
wrapperCol={{
offset: 8,
span: 16,
}}
>
<Button type="primary" htmlType="submit">
Submit
</Button>
{/*<Button htmlType="button" onClick={onReset}>*/}
{/*Reset*/}
{/*</Button>*/}
</Form.Item>
</Form>
);
}
return (
<div style={myLayout}>
<div style={ tool_area }>
<PageHeader
className="site-page-header"
title="工具"
/>
<div style={textAlign}>
<IconFont id="rowIcon" type="icon-rows" onDragStart={onDrop} draggable="true"></IconFont>
</div>
<div style={textAlign}>
<IconFont id="colIcon" type="icon-column" onDragStart={onDrop} draggable="true"></IconFont>
</div>
<div style={textAlign}>
<IconFont id="rowIcon" type="icon-rows"></IconFont>
</div>
<div style={textAlign}>
<IconFont id="rowIcon" type="icon-rows"></IconFont>
</div>
</div>
<div id = 'rootPanel' style={ content_area } onDrop={drop} onDragOver={allowDrop}>
{renderLayout(layoutTree)}
</div>
<div style={ property_area }>
{FlexItemProperty()}
</div>
</div>
)
}
//type 0 是根 1 是row 2 是col
class LayoutTreeNode{
constructor(id,key,parentId,name,layoutType,flexGrow,children,colSpan,showVale,position)
{
this.id=id; // 数值
this.key=key; // 数值
this.parentId=parentId; // 数值
this.name=name;
this.layoutType=layoutType;
this.children=children; // 用数组的方式保存子节点，适合更多业务场景
//this.flexValue="1 1 auto";
this.flexGrow=flexGrow;
this.colSpan=colSpan;
this.position=position;
}
setId(id){
this.id=id;
}
getId(){
return this.id
}
getKey(){
return this.key
}
getName(){
return this.name
}
getParentId(){
return this.parentId
}
getLayoutType(){
return this.layoutType
}
getChildren(){
return this.children
}
getFlexGrow(){
return this.flexGrow
}
}
属性面板：
点击画布中元素工具图标的时候，右边出现相应的属性面板，我通过路由实现这个功能：
路由的使用：A Complete Beginner's Guide to React Router (Including Router Hooks)
通过路由link获取面板。同时传递点击元素的id
首先传递元素的id及layoutTree， 属性 页面根据元素的属性，初始化页面。
layoutTree如何传递呢，是vuex还是直接通过prop传递呢，考虑到多个页面共用这个，用一下React Redux，是否完全合理，没有深入思考。
ps:React Redux 中文文档 | React Redux 中文文档

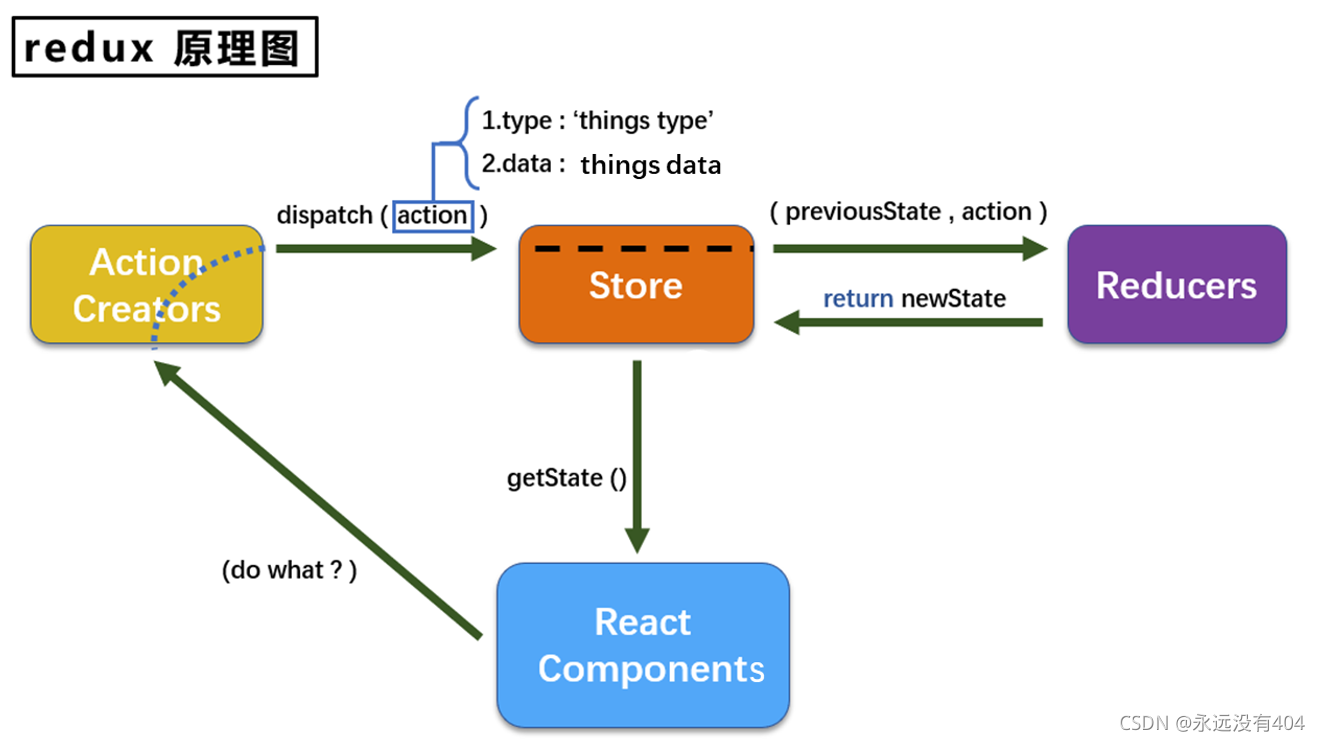

React Components：在组件中要“做什么”，把需要做的事情告诉Action Creators（“Action的创建者们”，）行为创建器。
Action Creators：将需要做的事情包装成一个动作对象，可以省去，自己直接创建一个动作对象。action在redux中被称为动作对象（js中的Object一般对象），action包括type:动作类型、data:动作值。
dispatch（分发）为一个函数，生成action动作对象后，需要一个函数将动作对象继续传递下去，否则这个动作就此终止，即deispatch将Action继续“分发”下去，交给Store
Store：为redux的核心，可以理解为一个调用者，负责对全局的掌控。Store本身并不执行操作，也不加工状态，只是一个调用者，Action对象交给Store后不停留，会被Store交给加工者Reducers
Reducers：为redux的实际加工者，可以有多个。Store将previousState和Action对象交给Reducers，previousState表示之前的状态，要在之前的状态上进行action操作。Reducers操作完毕后要向Store返回一个新的状态即newState
getState()：组件通过getState()方法拿到操作后的最新的结果，state变化重新渲染组件
注意：状态初始化时没有previousState参数，只会在此位置传递undefined，只有在第二次及之后的加工中才会有
ps:React -- redux详解
ps:调试react,有个浏览器插件，react-devTools，根据github上构建这个插件，安装在chromel浏览器报错：Manifest version 2 is deprecated, and support will be removed in 2023. See https://developer.chrome.com/blog/mv2-transition/ for more details.
好像是新的chromel浏览器不支持react-devTools的某种协议了？
那就用firefox调试react!
前端：（排除字体 对齐 颜色等CSS属性）
第一期出现动态布局三个元素：
- label元素：
- 动态文本元素：（针对主表字段）和后端数据绑定
- table
label: 增加 删除 修改
增加：在pallet中单击label tag，添加label
删除：点击remove 图标
修改：修改属性：
- text、
- 位置信息
- 宽高信息
动态文本元素：绑定数据源、字段
修改属性方面 ，要指定数据字段（最好采取下拉框选择？需要实现）
Table来说，
table层上，要做什么：
- 删除行列
- 追加行列
- 插入行列
- 调整列宽、行高度（ok）
table加标尺：调整列宽、行高度
追加列的实现：
遍历header、detail、footer三个区域，追加最后一列的元素
追加行：
分区域 ，坐标参考系：row插入，
行坐标系+append;
插入一个整行 就是行数
列只要遍历行既可
如果是行头，行头追加 则把后面的明细区 表脚区单元格的startrow+1， endrow+1
如果是明细区，行头追加 则把后面的叶脚区 表脚区单元格 的startrow+1， endrow+1
如果是表脚区,则追 startrow+1， endrow+1
准备数据：
追加：
保存：
追加行：
// 表头有几行 表明细有几行 表脚有几行
let _headerRowHeightArray= theTable.rowHeights.slice(0,theTable.headerRowNum-1);
let _detailRowHeightArray= theTable.rowHeights.slice(theTable.headerRowNum,
theTable.headerRowNum+theTable.detailRowNum-1);
let _footerRowHeightArray= theTable.rowHeights.slice(theTable.headerRowNum+theTable.detailRowNum,
theTable.rowHeights.length-1);测试：
ps:Loadrunner11--输入license后提示违反许可证安全,禁止操作
扫一扫
1129
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
