TouchGFX如何校准电阻触摸屏

1. 摘要

本文档主要介绍，如何在TouchGFX框架下，实现电阻式触摸屏的校准。分两种方法介绍，三点校准和四点校准。以800*480电阻屏为例。

2. 准备工作

可以正常运行的TouchGFX工程

电阻触摸屏

3. 校准添加

电阻式触摸屏在实际应用中必须进行校准，而校准有多种方法，一种是使用TouchGFX自带的触摸屏校准，内置三点式校准，另一种就是我们自己实现校准。首先先来看使用TouchGFX自带的校准。

3.1 内置校准

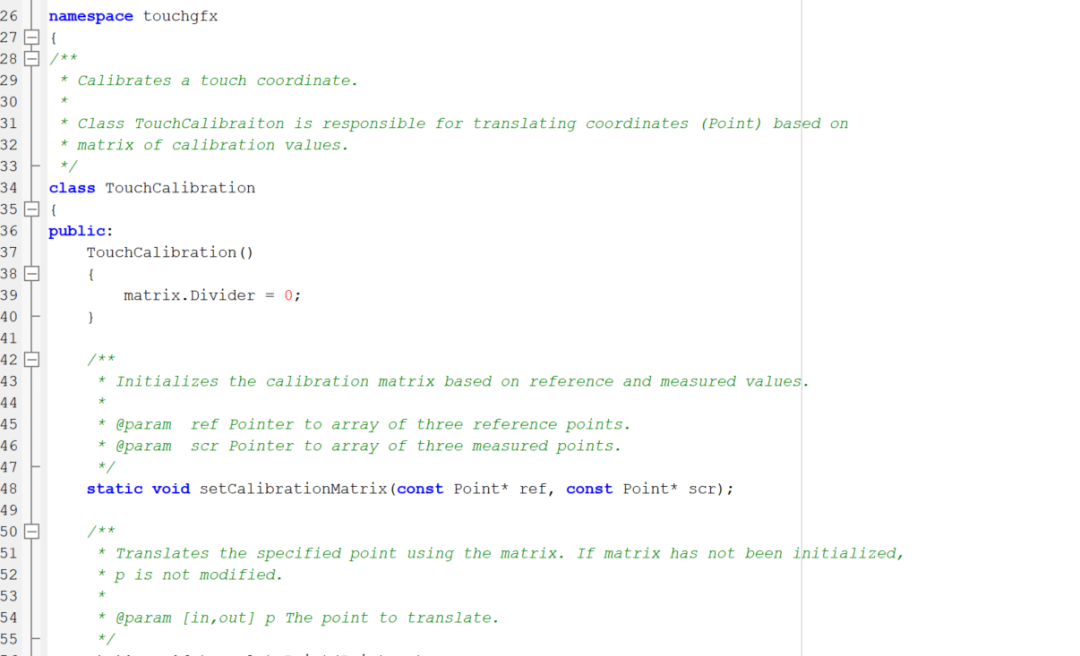

TouchGFX 包含了一个三点式的校准，使用时需要包含相应头文件。如下图蓝色底纹选中的 头文件TouchCalibration.hpp

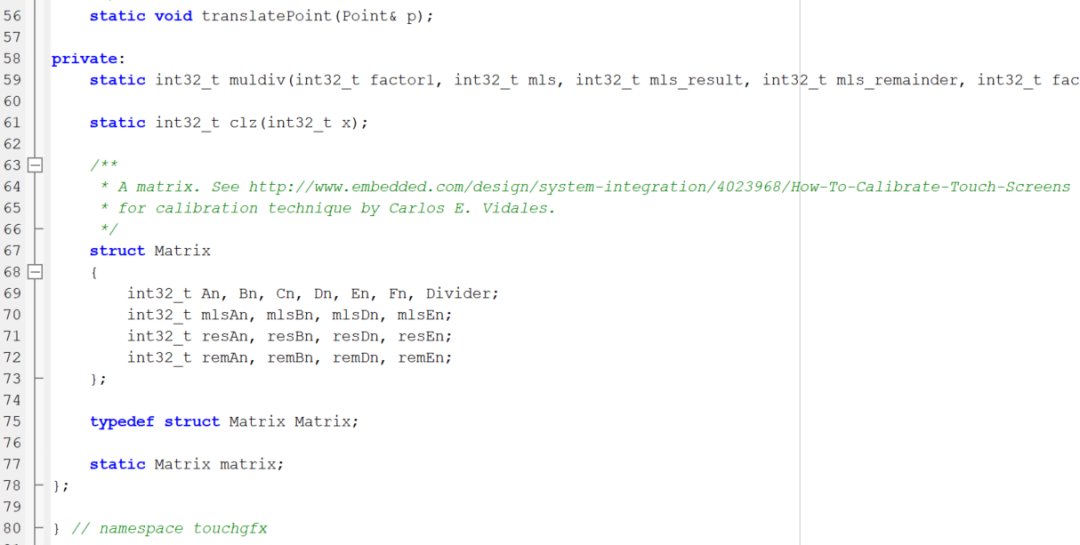

文件中定义了一个校准的类，

具体的算法原理可以参考由Carlos E. Vidales. 写的文章。

http://www.embedded.com/design/system-integrati
