修改方法如下:
1. 在菜单栏View>>Board Planning Mode 1,或者快键键1

2. 对板子尺寸进行重新定义
在菜单栏>>Design>>Redefine Board Shape;或者快捷键:D+R
注意:在2D模式下的Design中是找不到Redefine Board Shape这一选项的。(第一步改到不是2D模式)。

3. 这时光标变成十字模式,我们只需在PCB图四周点上四个点就可以定义板子的实际大小了。(这个跟覆铜的操作很类似)

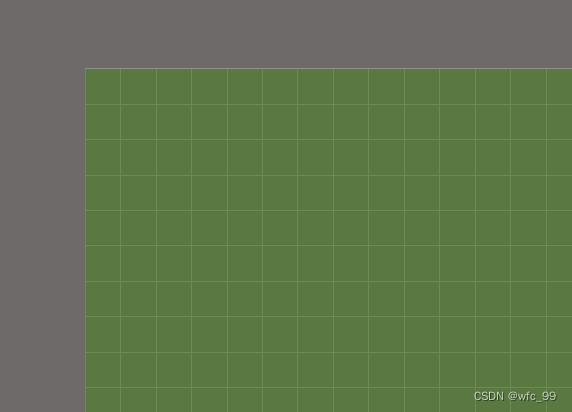

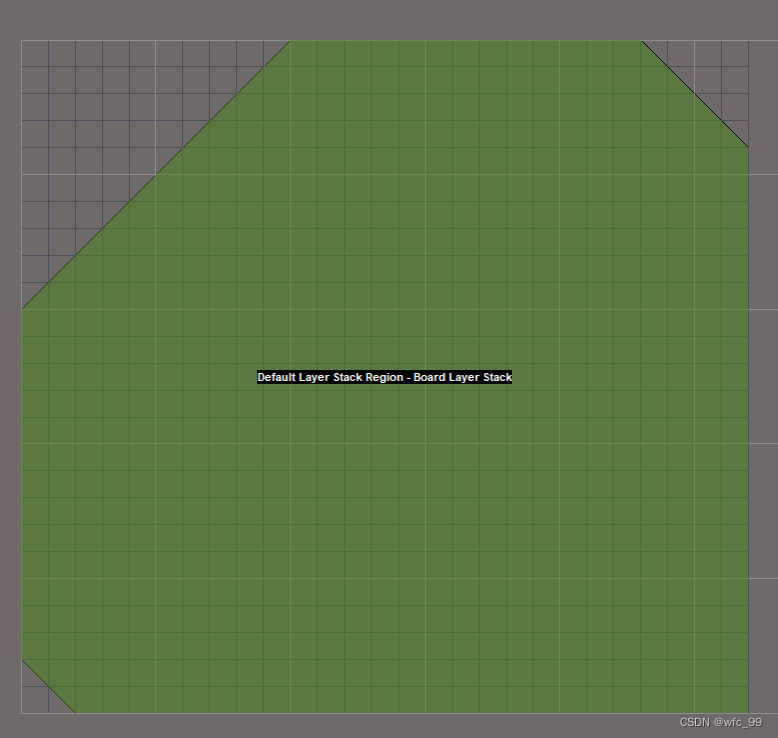

4. 看上面两图对比,也就是修改后板子的尺寸,从方形变成异形的了

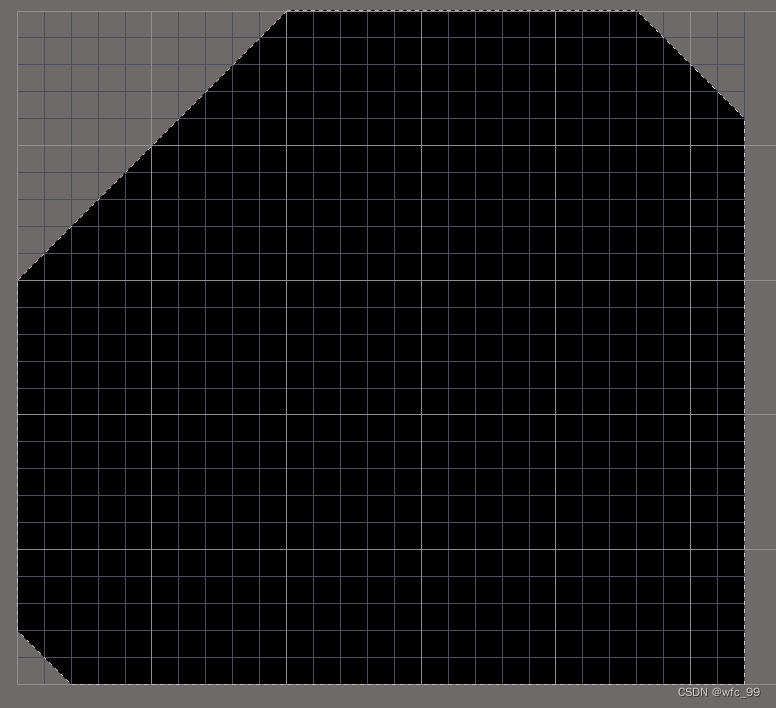

5. View>>2D layout mode 恢复2D模式;或者快捷键2 。此时PCB变成如下图模式

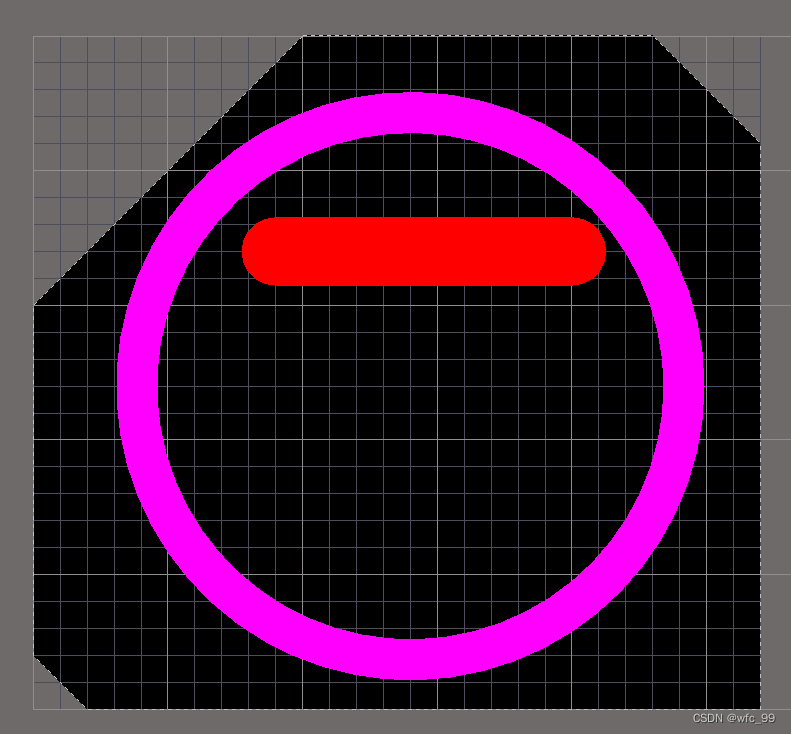

6. 最后,在机械层选中板子外框。重新选中KeepOut层画出想要的板子边框,在里面就可以布线了,此时PCB就是修改尺寸后的样子。如下图所示,粉色是圆形板子边框,里面是布线区域

注意事项
-
在2D模式下的Design中是找不到Redefine Board Shape这一选项的
在Altium Designer 17中,要更改PCB板的形状,首先需进入Board Planning Mode,然后通过Design菜单的Redefine Board Shape功能定义新的尺寸。在2D模式下无法找到该选项,需要确保在非2D模式下操作。使用十字光标点击四个点以创建异形板子的边界。最后在2D Layout Mode下,用KeepOut层绘制边框并进行布线。
