1.Proteus 8 仿真器

2.keil 5 编辑器

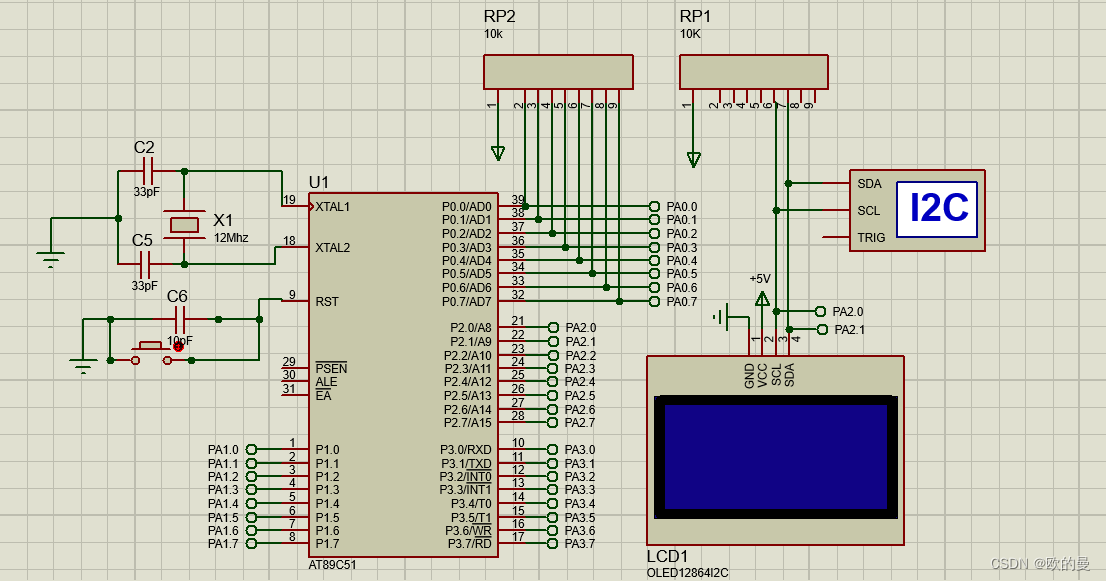

原理图

讲解

简介

OLED（Organic Light-Emitting Diode）显示屏，即有机发光二极管显示屏，是一种新型显示技术。它的工作原理是通过电流驱动有机材料发光，无需背光灯，采用非常薄的有机材料涂层和玻璃基板（或柔性有机基板）。

OLED显示屏具有诸多优点。首先，由于无需背光灯，其结构更轻更薄，可视角度更大。其次，OLED显示屏能够显著节省耗电量，提高能效。此外，它的色彩丰富、分辨率高，响应速度快，图像稳定。同时，OLED自身能够发光，因此其视域范围也要宽很多。

OLED显示屏的应用范围广泛。在博物馆和展览中，OLED透明屏可用于展示文物、艺术品、历史信息等，提供沉浸式的观展体验。在建筑和室内设计领域，OLED透明屏可以应用于建筑物的玻璃幕墙、楼梯扶手和室内装饰等，增强建筑的现代感和创意性。此外，OLED显示屏还广泛应用于汽车内部、户外广告牌、舞台和演艺表演等领域。

OLED本身是没有显存的，它的显存是依赖于SSD1306显存芯片提供的
从使用的角度上，我们驱动该OLED屏幕显示，实际是与驱动芯片SSD1306通信，让SSD1306控制OLED点阵显示。SSD1306相当于一个中介，我们只需要了解SSD1306的功能、寄存器、总线、驱动流程等参数或工作方式，根据SSD1306的工作方式通信即可。

SSD1306

特性

  • 分辨率：128 x 64 点阵
  • 电源：对于集成逻辑电路，VDD=1.65V---3.3V；对于面板驱动，VCC=7V---15V
  • 点阵驱动：OLED驱动输出电压，最大15V；SEG最大源电流：100uA；COM最大汇电流：15mA；256阶对比度亮度电流控制
  • 内置128 x 64位SRAM显示缓冲区
  • 引脚可选择的MCU接口：8位6800/8080串并接口、 3/4线串行外围接口、I2C接口
  • 水平和垂直方向的屏幕保持连续滚动功能
  • RAM写同步信号
  • 可编程帧速率和复用率
  • 行重映射和列重映射
  • 片内内置振荡器
  • COG和COF的芯片封装
  • 工作温度范围广：-40°C至85°C

注意：OLED显示器模块供电电压为：3.3V---5V

内部结构

引脚

MCU接口引脚说明
BS0~BS2MCU总线接口选择脚。通过配置BS0~BS2来选择不同的MCU总线接口。
D0~D7连接到MCU的8位双向数据总线，不同MCU总线接口有不同用法
D/C#数据/命令控制脚，不同MCU总线接口有不同用法
R/W#(WR#)与6800/8080通用并行总线接口相关，使用串行接口时作拉高处理
E (RD#)与6800/8080通用并行总线接口相关，使用串行接口时作拉高处理
RES#复位信号引脚，低电平有效。
CS#芯片片选引脚，低电平有效
驱动器输出引脚说明
SEG0~SEG127列输出脚，OLED关闭时，处于VSS状态
COM0~COM63行输出脚，OLED关闭时，处于高阻抗状态
电源引脚说明
VDD芯片逻辑器件供电引脚 1.65V---3.3V
VCC显示面板驱动电源引脚 7V---15V
VSS接地引脚
VLSS模拟接地引脚，在外部连接到VSS
VCOMH用于COM的高电平电压输出的引脚，与VSS之间应该连接一个电容
其他引脚说明
IREF段输出电流参考脚，VSS间应连接一个电阻，以将IREF电流保持在12.5uA
CL外部时钟输入引脚。用外部时钟时，此引脚输入外部时钟信号。用内部时钟时应连接到VSS
CLS内部时钟启用引脚。拉高时内部时钟启用，拉低时内部时钟禁用
FR用于输出RAM写同步信号，不使用当做NC
TR0~TR6测试保留引脚，当做NC
NC空引脚 不接地 不组合

接口

协议设置
引脚8-bit 80808-bit 68003-wire SPI4-wire SPII2C
BS000100
BS110001
BS211000
引脚配置
接口协议\引脚名称Data\Command接口控制信号
D7D6D5D4D3D2D1D0ER\W#CS#D\C#RES#
8-bit 8080D[7:0]RD#WR#CS#D\C#RES#
8-bit 6800D[7:0]ER\W#CS#D\C#RES#
3-wire SPITie LowNCSDINSCLKTie LowCS#Tie LowRES#
4-wire SPITie LowNCSDINSCLKTie LowCS#D\C#RES#
I2CTie LowSDA outSDA inSCLTie LowSA0RES#

注意：Tie Low (低电平或0状态), NC (无需连接 不接地 不组合)

I2C接口协议

IIC设备在数据传输之前都必须识别从机地址。SSD1306的从机地址有 0111100X 和 0111101X 两种，通过将SA0(D/C#)脚上拉到高电平可以设置从机地址第七位为 1，将SA0(D/C#)脚下拉到低电平可以设置从机地址第七位为 0。通过SA0(D/C#)脚的上拉和下拉来设置从机地址，从而令总线上可以存在最多2个SSD1306驱动器。

B7B6B5B4B3B2B1B0
011110SA0R\W

注意：SDAOUT和SDAIN连接到一起作为SDA。SDAIN引脚必须连接到SDA，SDAOUT引脚可以不连接。当SDAOUT引脚不连接，应答信号将会被12C总线忽略。

SSD1306 通过 R/W# 和 D/C# 两位来确定：读/写数据，写命令和读状态四种通信行为

一个控制字节主要由CO 和 D/C# 位后面再加上六个0组成的。

如果将Co位设置为逻辑“0”，则传输以下信息将包含仅限数据字节。
D/C# 位决定了下个数据字节是作为命令还是数据。D/C# 为0时，下一个数据被视为命令；DC# 为1时，下一个数据被视为显示数据，存储到GDDRAM中。

 R/W#CoD/C#说明
000写命令
100读状态
001写数据
101读数据
时序

GDDRAM内部结构

         显示RAM：GDDRAM（Graphic Display Data RAM ）内部结构如下所示：
         GDDRAM是位映射静态RAM，大小为 128x64 位。GDDRAM分为8页（PAGE0~PAGE7），每页内 1个SEG对应1Byte数据，一页由 128 Byte 组成。一帧显示数据为 1024 Byte（1KB）。

1个数据字节写入GDDRAM时，数据位D0写入顶行，数据位D7写入底行。（由上到下，由低到高）

寻址模式
页寻址

        页寻址模式是器件默认选择的GDDRAM寻址模式，通过“20H，02H”命令可以设置寻址模式为页寻址。
  页寻址模式下，寻址只在一页（PAGEn）内进行，地址指针不会跳到其他页。每次向GDDRAM写入1byte显示数据后，列指针会自动+1。当128列都寻址完之后，列指针会重新指向SEG0而页指针仍然保持不变。通过页寻址模式我们可以方便地对一个小区域内数据进行修改。

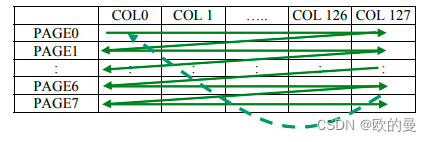

水平寻址

       水平寻址模式可以通过指令“20H，00H”来设置。
  水平寻址模式下，每次向GDDRAM写入1byte数据后，列地址指针自动+1。列指针到达结束列之后会被重置到起始列，而页指针将会+1。页地址指针达到结束页之后，将会自动重置到起始页。水平寻址模式适用于大面积数据写入，例如一帧画面刷新

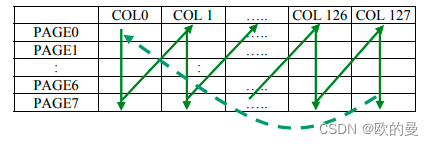

垂直寻址

       垂直寻址模式可以通过指令“20H，01H”来设置。
  垂直寻址模式下，每次向GDDRAM写入1byte数据之后，页地址指针将会自动+1。页指针到达结束页之后会被重置到0，而列指针将会+1。列地址指针达到结束页之后，将会自动重置到起始列。

指令

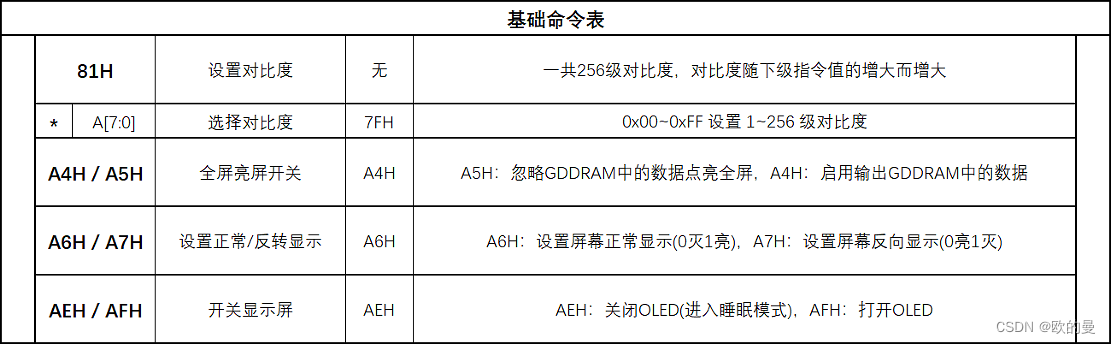

基础指令

1.设置对比度 （81H+A[7:0]）
  这是一条双字节指令，由第二条指令指定要设置的对比度级数。
  A[7:0] 从 00H~FFH 分别指定对比度为 1~256 级。SEG（段）输出的电流大小随对比度级数的增加而增加。

2.设置全屏全亮 （A4H / A5H）
  这是一条单字节指令，用于开关屏幕全亮模式。
  A4H 设置显示模式为正常模式，此时屏幕输出GDDRAM中的显示数据。
  A5H 设置显示模式为全亮模式，此时屏幕无视GDDRAM中的数据，并点亮全屏。
  通过A5H设置全屏点亮之后可以通过A4H来回复正常显示。

3.设置正常/反转显示 （A6H / A7H）
  这是一条单字节指令，用于设置屏幕显示
  A6H 设置显示模式为 1亮0灭，而 A7H 设置显示模式为 0亮1灭

4.开关显示屏 （AEH / AFH）
  这是一条单字节指令。
  AEH 关闭屏幕，而 AFH 开启屏幕。
  屏幕关闭时，所有SEG和COM的输出被分别置为Vss和高阻态。

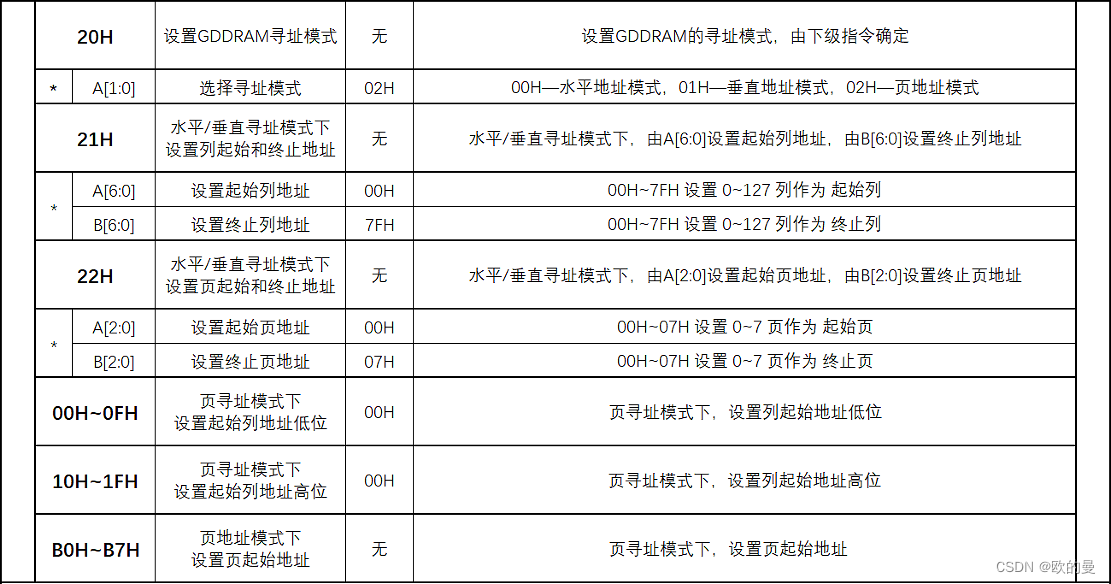

地址指令

1.设置GDDRAM寻址模式 （20H+A[1:0]）
  这是一条双字节指令，由 A[1:0] 指定要设置的地址模式。
  A[1:0]=00b时为水平地址模式；A[1:0]=01b时为垂直地址模式；A[1:0]=10b时为页地址模式；A[1:0]=11b时为无效指令；
  由于第二条指令前6位值无规定，所以直接用0替代，得到：00H-水平；01H-垂直；02H页

2.设置起始/终止列地址 （21H+A[6:0]+B[6:0]）
  这是一条三字节指令，由A[6:0]指定起始列地址，B[6:0]指定终止列地址。
  同样，由于前1位值无规定，所以：A[6:0] 和 B[6:0] 从 00H~7FH 的取值指定起始/终止列地址为 0~127。
  这条指仅在水平/垂直模式下有效，用来设置水平/垂直模式的初始列和结束列

3.设置起始/终止页地址 （22H+A[2:0]+B[2:0]）
  这是一条三字节指令，由A[2:0]指定起始也地址，B[2:0]指定终止页地址。
  由于前5位值无规定，所以：A[2:0]和B[2:0]从 00H~07H 的取值指定起始/终止页地址为 0~7。
  这条指仅在水平/垂直模式下有效，用来设置水平/垂直模式的初始页和结束页

4.设置起始列地址低位 （00H~0FH）
  这是一条单字节指令。
  高4位恒定为0H，低4位为要设置的起始列地址的低4位。这条指令仅用于页寻址模式。

5.设置起始列地址高位 （10H~1FH）
  这是一条单字节指令
  高4位恒定为1H，低4位为要设置的起始列地址的高4位。这条指令仅用于页寻址模式。

6.设置页地址 （B0H~B7H）
  这是一条单字节指令
  高4位恒定为BH，第5位规定为0，低3位用于设置页地址，从 B0H~B7H 分别设置起始页为 0~7。这条指令仅用于页寻址模式。

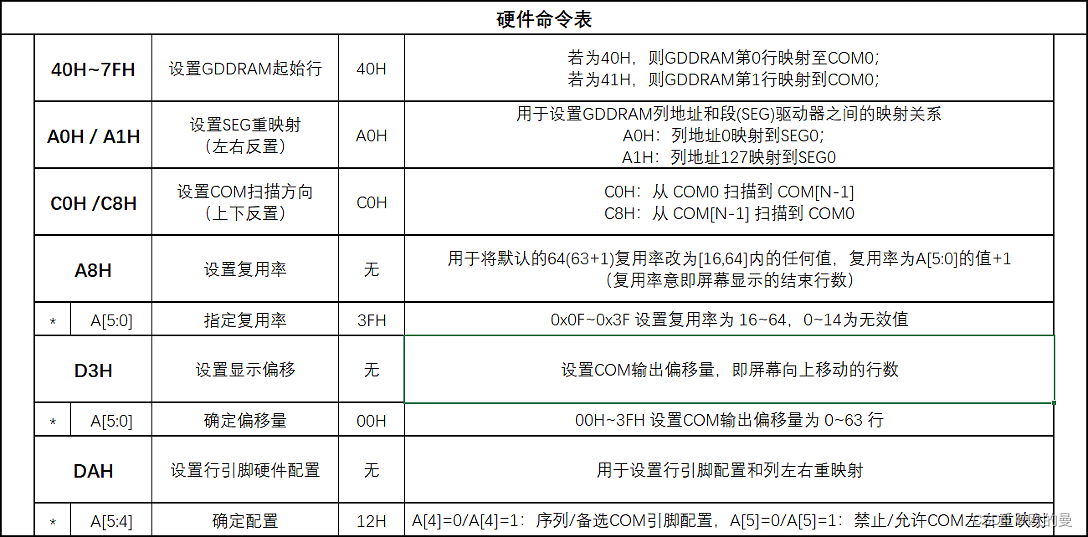

硬件指令

1.设置GDDRAM起始行 （40H~7FH）
  这是一条单字节指令。
  高2位规定为01b，由低6位的取值来决定起始行。整体指令从 40H~7FH 分别设置起始行为 0~63。

2.设置SEG映射关系 （A0H / A1H）
  这是一条单字节指令。
  A0H 设置GDDRAM的COL0映射到驱动器输出SEG0。
  A1H 设置COL127映射到SEG0

3.设置COM扫描方向 （C0H / C8H）
  这是一条单字节指令。
  C0H 设置 从COM0扫描到COM[N-1]，N为复用率
  C1H 设置 从COM[N-1]扫描到COM0

4.设置复用率 （A8H+A[5:0]）
  这是一条双字节指令，由A[5:0]指定要设置的复用率
  复用率（MUX ratio）即选通的COM行数，不能低于16，通过A[5:0]来指定。
  A[5:0] 高两位无规定视为0，所以第二条指令从 0FH~3FH 的取值设置复用率为 1~64（即A[5:0]+1）。A[5:0]从0到14的取值都是无效的。

5.设置垂直显示偏移 （D3H+A[5:0]）
  这是一条双字节指令，由A[5:0]指定偏移量。
  垂直显示偏移即整个屏幕向上移动的行数，最顶部的行会移到最底行。
  A[5:0] 高两位无规定视为0，所以第二条指令从0FH~3FH的取值设置垂直偏移为 0~636.设置COM硬件配置 （DAH+A[5:4]）
  这是一条双字节指令，由A[5:4]进行设置。
  A[5] 位设置COM左右反置，A[4] 用来设置序列/备选引脚配置，其他位有规定，规定如下所示。

 SSD1306的COMn引脚一共有左边 COM32~COM63 和右边 COM0~COM31 共64个（金手指面朝上方）。通过设置A[5]可以让左右COM引脚的输出互换。A[5]=0时禁止左右反置，A[5]=1时启用左右反置。
  COM引脚的排列有序列和奇偶间隔（备选）两种，通过A[4]进行设置。A[4]=0时使用序列COM引脚配置，A[5]=1时使用奇偶间隔（备选）COM引脚配置。

时序和指令

1.设置显示时钟分频数和fosc （D5H+A[7:0]）
2.设置预充电周期 （D9H+A[7:0]）
3.设置VCOMH输出的高电平 （DBH+A[6:4]）
4.空操作 （E3H）

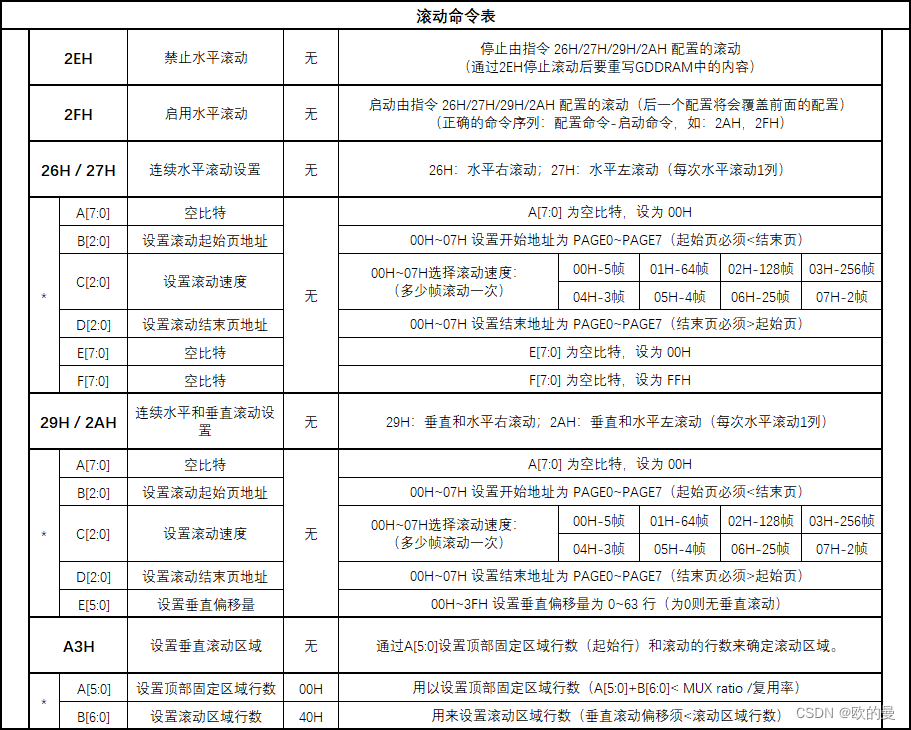

滚动指令

取模

图片取模

软件：Image2lcd v4.0

1.打开选择图片

2.输出类型设置（c语言，数据水平字节垂直扫描模式，单色，最大宽度和高度）

3.字节内像素数据反序（低位在上，高位在下）

4.确认扫描模式与字节数据顺序，确认输出图像（宽48=48列，高48=6行/页）

5.保存（获取取模数据）

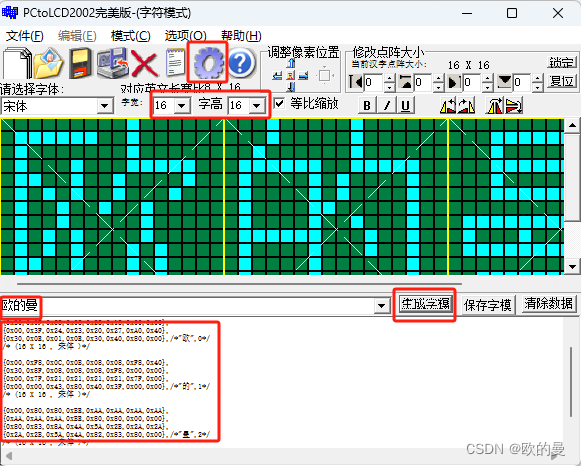

文字取模

软件：PCtoLCD2002完美版

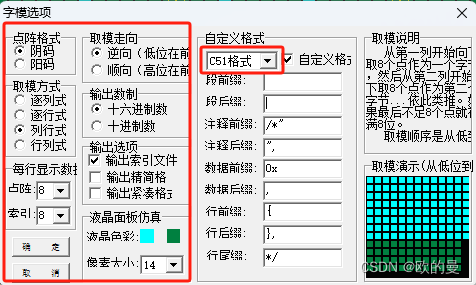

1.设置输出格式

2.确认字符大小

3.输入文字---生成字模

4.复制数据或保存到文件

注意：字模是一个字一个字去取模的 应用到oled需要对字模数据进行整理

代码

#include <REGX51.H>
#include <intrins.H>
#include "DELAY.h"
#include "oledce.h"

sbit SDA = P2^1;  //数据
sbit SCL = P2^0;	//时钟
unsigned int i=0;
#define delay();{_nop_();_nop_();_nop_();_nop_();_nop_();} //五个机器周期 5微妙 一周期多长时间与晶振有关


// 开始  SCL高电平状态下 SDA 由高电平变低电平
void start()
{
	SDA=1;
	SCL=1;
	delay();
	SDA=0;
	delay();
	SCL=0;
}
// 结束  SCL高电平状态下 SDA 由低电平变高电平
void end()
{
	SDA=0;
	SCL=1;
	delay();  //5us
	SDA=1;
	delay_ms(10); //10ms
}
// 发送
void send_data(unsigned char byte)
{
	unsigned char i;
	for(i=0;i<8;i++) //字节拆分按位传递
	{	//SCL为高电平 读取SDA稳定数据 所以SDA变化在前
		SDA=byte&(0x80>>i); //从最高位依次传递给SDA
		delay();
		SCL=1;
		delay();
		SCL=0;
	}
}

// 接收
unsigned char read()
{
	unsigned char i,byte=0x00;
	SDA=1;
	for(i=0;i<8;i++) //字节按位接收
	{
		SCL=1;
		delay();
		if(SDA){byte|=(0x80>>i);}
		delay();
		SCL=0;
	}
	return byte;
}
//发送应答
void send_sck(bit ACK ) {
    // 根据ACK的值设置数据线SDA
	SDA = ACK; // 注意：通常ACK是低电平，NACK是高电平
    delay();   // 保持SDA状态，等待从机读取
    SCL = 1;   // 将时钟线SCL拉高
    delay();   // 等待时钟线稳定
    SCL = 0;   // 将时钟线SCL拉低，结束应答
    delay();   // 等待时钟线稳定
	SDA = 1;   //释放数据线 线权交给从机
}
//接收应答
bit read_sck()
{
	bit ACK;
	SDA=1;
	delay();    //5us
	SCL=1;
	delay();    //5us
	ACK=SDA;
	delay();    //5us
	SCL=0;
	return ACK;
}

//oled初始化
void oled_Init()
{
	start();
	send_data(0x78);	//器件地址
	read_sck();
	send_data(0x00);	//写命令
	read_sck();
	send_data(0xAE);	//进入睡眠状态
	read_sck();
	send_data(0XA4);	//输出GDDRAM内容
	read_sck();
	send_data(0XA6);	//正常显示(1亮0灭)
	read_sck();
	send_data(0X81);	//设置对比度
	read_sck();
	send_data(0X7F);	//第127级对比度
	read_sck();
	send_data(0XD3);	//设置垂直显示偏移(向上)
	read_sck();
	send_data(0X00);	//偏移0行
	read_sck();
	send_data(0X40);	//设置GDDRAM起始行 0
	read_sck();
	send_data(0XA8);	//设置MUX数 (显示行数)
	read_sck();
	send_data(0X3F);	// MUX=63	 (显示63行)
	read_sck();
	send_data(0XA1);	// 左右反置关(段重映射)
	read_sck();
	send_data(0XC8);	// 上下反置关(行重映射)
	read_sck();
	send_data(0XDA);	// 设置COM引脚配置
	read_sck();
	send_data(0X02);	// 序列COM配置,禁用左右反置
	read_sck();
	send_data(0X20);	// 设置GDDRAM模式
	read_sck();
	send_data(0X00);	// 水平寻址模式
	read_sck();
	send_data(0XAF);	//开OLED显示
	read_sck();
	end();
}
//显示图片设置
void oled_ImagePage()
{
	start();
	send_data(0x78);	//器件地址
	read_sck();
	send_data(0x00);	//写命令
	read_sck();
	send_data(0X21);	// 设置列起始和结束地址
	read_sck();
	send_data(0X00);	// 列起始地址
	read_sck();
	send_data(0X2F);	// 列终止地址
	read_sck();
	send_data(0X22);	// 设置页起始和结束地址
	read_sck();
	send_data(0X03);	// 页起始地址 0
	read_sck();
	send_data(0X07);	// 页终止地址 7
	read_sck();
	end();
}
//写入图片数据
void oled_WriteImage()
{
	unsigned int j=0;
	oled_ImagePage();		//显示图片设置
	start();		// 通信开始
	send_data(0X78);	// 写从机地址'0111 100' 读写符号'0'
	read_sck();
	send_data(0X40);	// 写数据 Co='0' C/D='100 0000'
	read_sck();
	for(j;j<288;j++)
	{
		send_data(gImage_oledce[j]);		// 写入数据
		read_sck();
	}
	end();
}
//oled显示文字设置
void oled_TextPage()
{
	start();
	send_data(0x78);	//器件地址
	read_sck();
	send_data(0x00);	//写命令
	read_sck();
	send_data(0X21);		// 设置列起始和结束地址
	read_sck();
	send_data(0X40);		// 列起始地址 0
	read_sck();
	send_data(0X6f);		// 列终止地址 127
	read_sck();
	send_data(0X22);		// 设置页起始和结束地址
	read_sck();
	send_data(0X00);		// 页起始地址 0
	read_sck();
	send_data(0X07);		// 页终止地址 7
	read_sck();
	send_data(0X27);		// 水平左滚动
	read_sck();
	send_data(0x00);		// 空比特
	read_sck();
	send_data(0x00);		// 滚动起始页地址
	read_sck();
	send_data(0x06);		// 滚动速度
	read_sck();
	send_data(0x02);		// 滚动结束页地址
	read_sck();
	send_data(0x00);		// 空比特
	read_sck();
	send_data(0xff);		// 空比特
	read_sck();
	send_data(0x2f);		// 启动水平滚动
	read_sck();
	end();
}
void oled_WriteText()
{
	unsigned int j=0;
	oled_TextPage();//文字设置
	start();		// 通信开始
	send_data(0X78);	// 写从机地址'0111 100' 读写符号'0'
	read_sck();
	send_data(0X40);	// 写数据 Co='0' C/D='100 0000'
	read_sck();
	for(j;j<96;j++)
	{
		send_data(name_oledce[j]);		// 写入数据
		read_sck();
	}
	end();
}
void main()
{
	oled_Init();	//初始化
	oled_WriteImage();	//显示图片
	oled_WriteText();	//显示文字

	while(1)
	{

	}


}

实现

🚀本欧也处于学习阶段，所学所识将以笔记发布。

笔记会根据相关知识的接触而随时更新！

如果文章对你有帮助，请留下你宝贵的点赞吧👍

V:Werluo  本欧也很喜欢交朋友的哦！



带字库OLED显示屏模块使用手册、实验教程-电路方案
04-22
0.96'OLED是一款高性能的显示设备。我们提供的资料里详细介绍YFROBOT 0.96’OLE（带字库）的使用方法，并提供详细的例程详解。该模块特点: 三色可选，模块有两种单色和黄蓝双色两种颜色可选，单色为纯白色和纯蓝色，双色为黄蓝双色； 超小尺寸，显示尺寸为0.96 寸，模块尺寸为27mm（长）*26mm（宽）*4mm（高）； 高分辨率，分辨率为128*64； 两种接口模式，4 线串行SPI 接口模式，IIC 接口模式； 带字库芯片，可显示标准的国标简体（GB2312）汉字、8*16 点ASCII 粗体字库、7*8点ASCII 字库、5*7 点ASCII 字库； 兼容3.3V~5V 电压。 0.96’OLED 模块通过外部排针和单片机通讯，各引脚详细描述如下: 序号名称 说明 1 GND 地 2 VCC 电源，3.3V~5V 3 CLK 4线ISP接口模式:时钟线IIC接口模式:时钟线GT20L16S1Y的时钟线 4 DIN 4线ISP接口模式:串行数据线IIC接口模式:数据线GT20L16S1Y的串行数据输入端口 5 D/C 4线ISP接口模式:命令/数据标志位IIC接口模式:接GND 6 CS1 4线ISP接口模式:OLED片选IIC接口模式:接GND 7 SO GT20L16S1Y的串行数据输出端口 8 CS2 GT20L16S1Y的片选端口 附件包含以下资料: Aarduino OLED显示（实验1:HelloWord；实验2:贪吃蛇） STM32 OLED显示 资料手册 ASCII码表.pdf； GB2312简体中文编码表.pdf； GT20L16S1Y用户手册V35.pdf； SAS1-9046-B UG-2864HSWEG01-Univision.pdf； SSD1306-Revision 1.1 (Charge Pump).pdf 0.96'OLED(带字库)使用手册V1.0.pdf 字符图片取模软件
SSD1306 - OLED显示屏
m0_62444125的博客
08-02 1万+
SSD1306是一款带控制器的用于OLED点阵图形显示系统的单片CMOS OLED/PLED驱动器。它由128个SEG（列输出）和64个COM（行输出）组成。该芯片专为共阴极OLED面板设计。SSD1306内置对比度控制器、显示RAM（GDDRAM）和振荡器，以此减少了外部元件的数量和功耗。该芯片有256级亮度控制。数据或命令由通用微控制器通过硬件选择的6800/8000系通用并行接口、I2C接口或串行外围接口发送。该芯片适用于许多小型便携式应用，如手机副显示屏、MP3播放器和计算器等。使用该芯片可通过硬件
OLED显示屏详解（IIC协议0.96寸 STM32）
最新发布
duierrorshuobu的博客
02-16 1506
VCC：电源正极，一般接3.3V。GND：电源负极，接地。SCL：IIC时钟线，连接到STM32的IIC时钟引脚。SDA：IIC数据线，连接到STM32的IIC数据引脚。通过上述的硬件连接和软件编程，我们可以使用STM32通过IIC协议驱动0.96寸的OLED显示屏。在实际应用中，可以根据需求进一步扩展功能，如显示字符串、图形等。同时，要注意IIC通信的稳定性和OLED显示屏的电气特性，避免出现通信错误和显示异常。通过对OLED显示屏的深入了解和正确使用，能够为嵌入式系统增添丰富的信息显示功能。
【常用模块】OLED显示模块（原理讲解、STM32实例操作）
热门推荐
Yngz_Miao的博客
04-22 25万+
OLED的基础介绍 OLED的定义和优势 OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display， OELD）。OLED由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平...
OLED显示屏模块详细资料
01-06
里面有不同CPU程序调试代码，SSD1306OLED驱动芯片手册，还有OLED屏原理图
【嵌入式模块】OLED显示屏模块
Explore_Zhou
02-14 3万+
前言   OLED应该是除了LCD之外使用最为频繁的显示模块了，关于这个模块的使用网上也有很多非常详细的资料，本篇博客一是为总结，二是为记录。 参考链接 0.96inch SPI OLED Module——资料非常详细，建议必须访问！ 吃透OLED显示原理——玩转OLED模块各种使用方法 - 优快云 SSD1306(OLED驱动芯片)指令详解【翻译版】- 优快云 【常用模块】OLED显示模块（原理讲解、STM32实例操作）- 优快云——含并行传输 OLED概述 基本原理   拿到一个模块，我们首先
OLED显示模块（原理讲解、STM32实例操作）
玩转智能机器人
09-02 5万+
版权声明：本文为优快云博主「Yngz_Miao」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。 原文链接：https://blog.youkuaiyun.com/qq_38410730/article/details/80033873 正文如下： OLED的基础介绍 OLED的定义和优势 OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有
OLED(SSD1306)驱动
07-29
SSD1306的OLED上显示字符、汉字、画点、画线、画圆的驱动函数，以及一个基于MSP430单片机的各个功能的测试文件。 整个文件采用模块化的划分方式，程序清晰容易阅读，适用于对OLED不熟悉的初学者直接移植使用，非常方便。
0.91寸 SSD1306 OLED介绍（一） --- 整体介绍/IIC时序介绍
朝气蓬勃
12-23 2万+
在介绍0.91寸 SSD1306之前先附上模块链接：点击购买SSD1306 OLED显示模块 1. SSD1306 OLED介绍 OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display， OELD）。OLED由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快...
OLED_SSD1306_i2c.zip
01-15
在本文中，我们将深入探讨如何使用STM32微控制器驱动OLED显示屏，特别是基于SSD1306芯片并通过I2C接口进行通信的显示模块。这个名为"OLED_SSD1306_i2c.zip"的压缩包很可能包含了实现这一功能所需的固件、库文件和...
SSD1306OLED驱动芯片中文手册.pdf
08-17
ssd1306中文版手册 SSD1306是一个单片 CM,OS OLED/PLED驱动芯片可以驱动有机/聚合发光二极管点阵图像显示系统。
SSD1306-OLED驱动芯片中文手册.zip
05-23
SSD1306-OLED驱动芯片中文手册，适用于0.96OLED屏
SSD1306(OLED驱动芯片)指令详解
09-13
SSD1306 (OLED驱动芯片) 指令详解手册，OLED，12864。
SPI版0.96寸OLED显示屏资料(SSD1306)
11-01
新SPI版0.96寸OLED显示屏资料(SSD1306)蓝色,stm32 spi通信
stm32c8t6移植硬件i2c_oled ssd1306+ZLG_GUI
07-23
在本项目中，我们关注的是如何在STM32C8T6上移植硬件I2C驱动，以支持OLED显示模块SSD1306，并结合ZLG_GUI库创建一个简单的图形用户界面。 I2C（Inter-Integrated Circuit）是一种多主设备通信协议，用于连接低速...
SSD1306控制器OLED液晶显示模块资料分享，附原理图/PCB/Adruino代码-电路方案
04-20
该设计分享的是SSD1306控制器OLED液晶显示模块原理图/PCB源文件/Adruino代码，该OLED-128x64是具有UEXT连接器的低功耗OLED液晶显示模块，低成本，低功耗，高对比度LCD显示屏。您可以通过I2C进行控制。所需的电源仅在...
luma.oled：用于驱动SSD1306 SSD1309 SSD1322 SSD1325 SSD1327 SSD1331 SSD1351 SH1106 OLED的Python模块
02-05
在Python编程领域，luma.oled是一个非常实用的模块，专为驱动各种基于SSD1306、SSD1309、SSD1322、SSD1325、SSD1327、SSD1331、SSD1351以及SH1106的OLED（有机发光二极管）显示屏而设计。这个模块提供了简洁的API，...
【STM32 Blue Pill编程实例】-SSD1306 OLED显示屏（I2C）
视觉与物联智能
10-02 697
OLED（有机发光二极管）经常用于显示文本、位图图像、形状和不同类型的时钟。 它们以经济高效的方式提供良好的视角和像素密度。在本文将，将详细介绍如何在STM32CubeIDE中对0.96寸的SSD1306 OLED进行编程。
0.96寸OLED显示屏模块介绍
11-10
0.96寸4针OLED屏模块是一种小型显示屏模块，它包括一个0.96英寸的OLED显示屏和4个引脚。这种OLED屏幕模块通常用于嵌入式系统和小型电子设备中，可以显示文本、图像和其他类型的信息。由于其小尺寸和低功耗，它们也常用于智能手表、健康追踪器和其他便携式设备中。此类模块通常使用SPI或I2C接口进行通信，并且支持多种分辨率和颜色模式。如果您想使用STM32驱动OLED显示屏，可以使用SSD1306 OLED显示驱动模块和四线SPI:SCL接口。以下是一个使用Python和树莓派驱动0.96寸OLED显示屏的例子： ```python import time import Adafruit_SSD1306 from PIL import Image from PIL import ImageDraw from PIL import ImageFont # 设置OLED屏幕分辨率和I2C地址 disp = Adafruit_SSD1306.SSD1306_128_64(rst=None, i2c_address=0x3C) # 初始化OLED屏幕 disp.begin() # 清空OLED屏幕 disp.clear() disp.display() # 创建一个新的图像 width = disp.width height = disp.height image = Image.new('1', (width, height)) # 获取图像绘制对象 draw = ImageDraw.Draw(image) # 设置字体 font = ImageFont.load_default() # 绘制文本 draw.text((0, 0), 'Hello, world!', font=font, fill=255) # 显示图像 disp.image(image) disp.display() # 等待5秒钟 time.sleep(5) ```
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

欧的曼

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
