Openwrt 我们原先使用的是16M 的flash，但是需要扩容量，使用32M 的flash，16M 和32 M 的地址模式是不一样的，16M flash 只需要3Byte 地址寻址，但是32M flash 需要4地址寻址。
现在7628 上默认是3byte 地址寻址方式，并且32M 的flash 不清楚使用的是什么地址模式，但是现在能够正常使用。但是将硬件拉成4byte 模式的时候发现无法正常启动了。

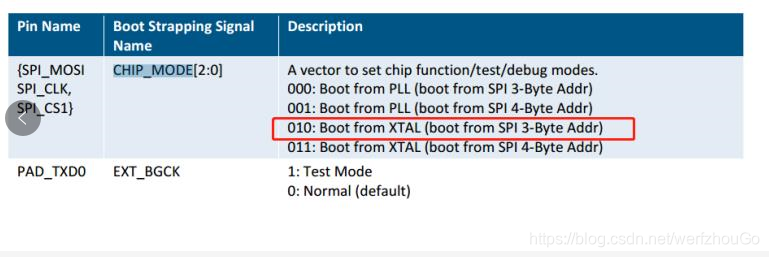

硬件上将该管脚设置为了 0x011,既4-byte 模式，但是为啥拉了之后无法正常启动呢。找了一堆资料后发现如下：
FLASH地址模式
-
启动的SPI总线寻址地址格式分为3Byte和4Byte两种，3Byte最大寻址16MB。（以前一些路由器使用的3B地址模式能依靠扩展指令达到寻址32MB FLASH的目的，但这种方法有弊端）
-
winbond的W25Q256 SPI-FLASH默认3B寻址，但可以通过设置ADP位为1将寻址改为4B模式，不受断电的影响。
-
同理，7688启动CS1拉低是3B，拉高是4B，不管如何选择，FLASH地址模式和7688启动地址模式必须有对应，即3B对应3B，4B对应4B，否则启动失败。
所以从这个描述来看，7688/7628 拉高为4B 模式后，FLASH 肯定没有处于4B模式，所以启动失败
