一、Drawable资源通常存放在/res/drawable目录下面。

二、图片资源

图片资源是最简单的Drawable资源.只要把*.png,*.jpg,*.gif 等格式的图片放入目录下面就可以使用，Android SDK会在编译时自动加载图片，并在R资源清单中生成索引。

在java代码中使用R.drawable.file_name

三、StateListDrawable资源用于组织多个Drawable对象，StateListDrawable对象所显示的会根据目标组件的状态来改变。

定义StateListDrawable对象时的xml文件的根元素是<selecto......../>,该元素包含多个<item..../>元素，该元素可指定如下的属性，

android:color或者android:drawable:指定颜色或者Drawable对象

Android:state_Xxx：指定特定的一个状态

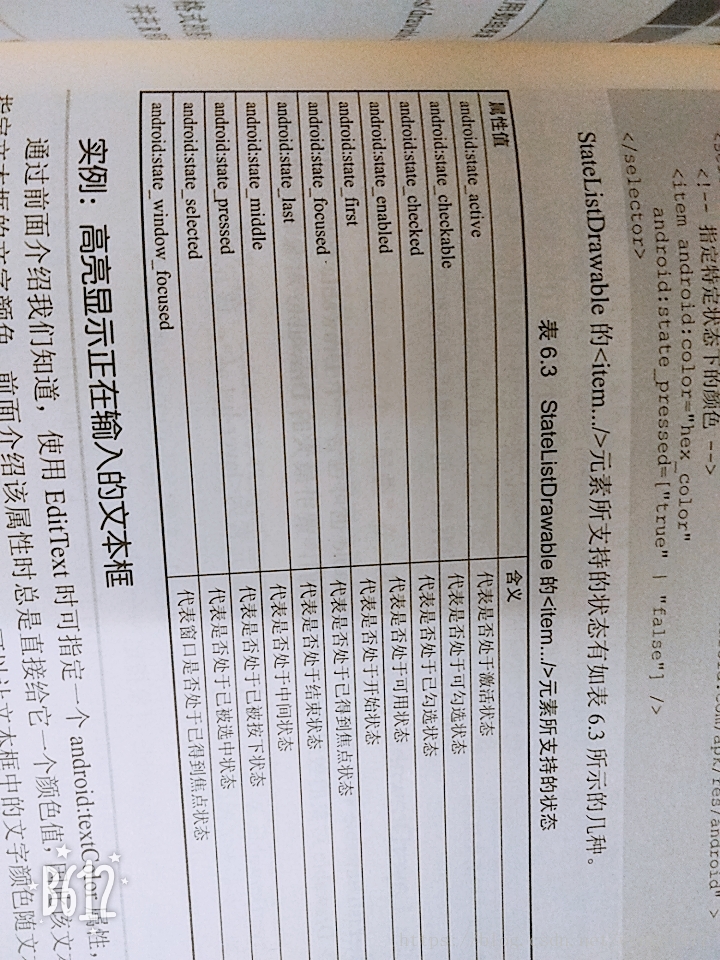

其中有如下的状态

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_pressed="true" android:drawable="@drawable/p5rj" />  //按下时的背景图片
    <item android:drawable="@drawable/p6txkt"></item>                        //原本的背景图片
</selector>

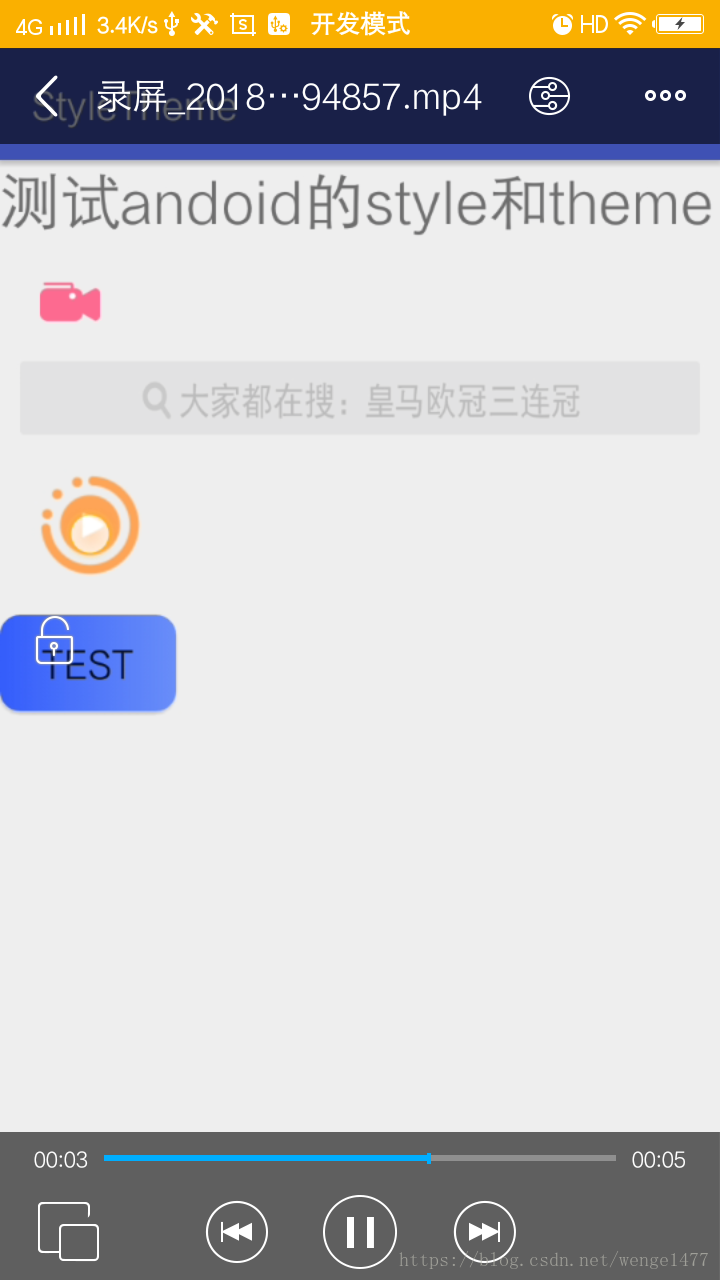

没按之前

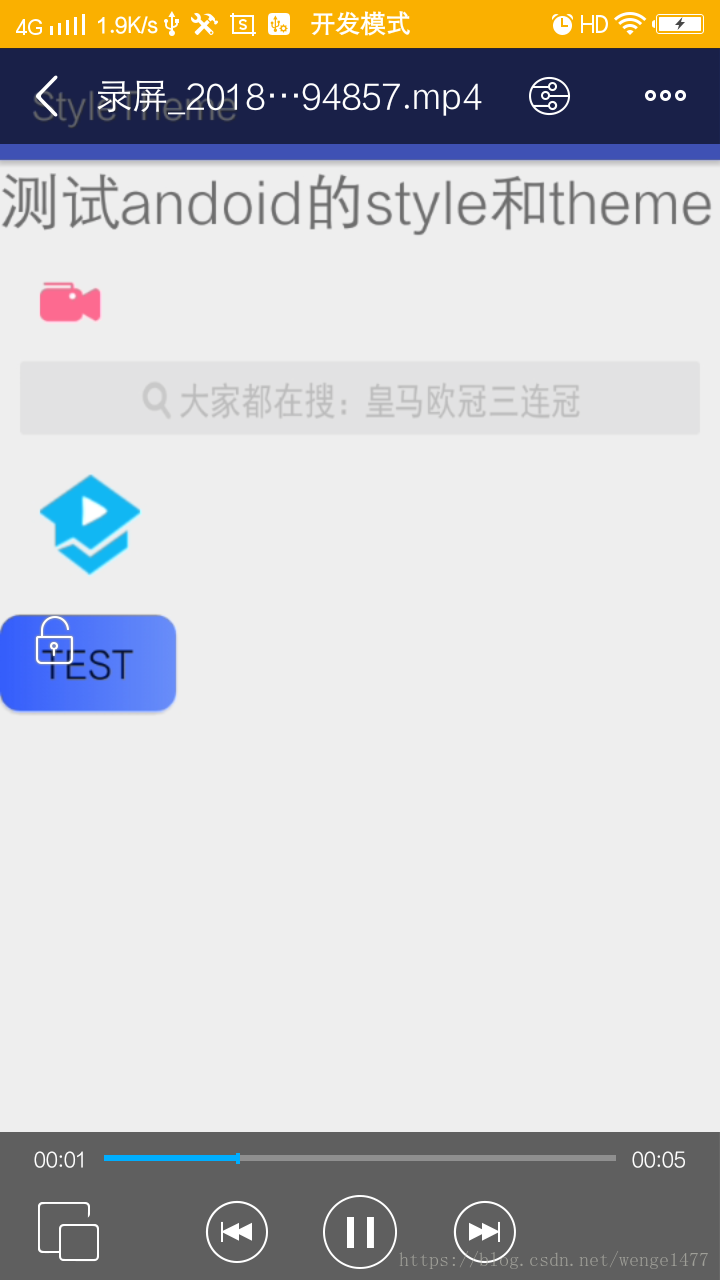

按下之后

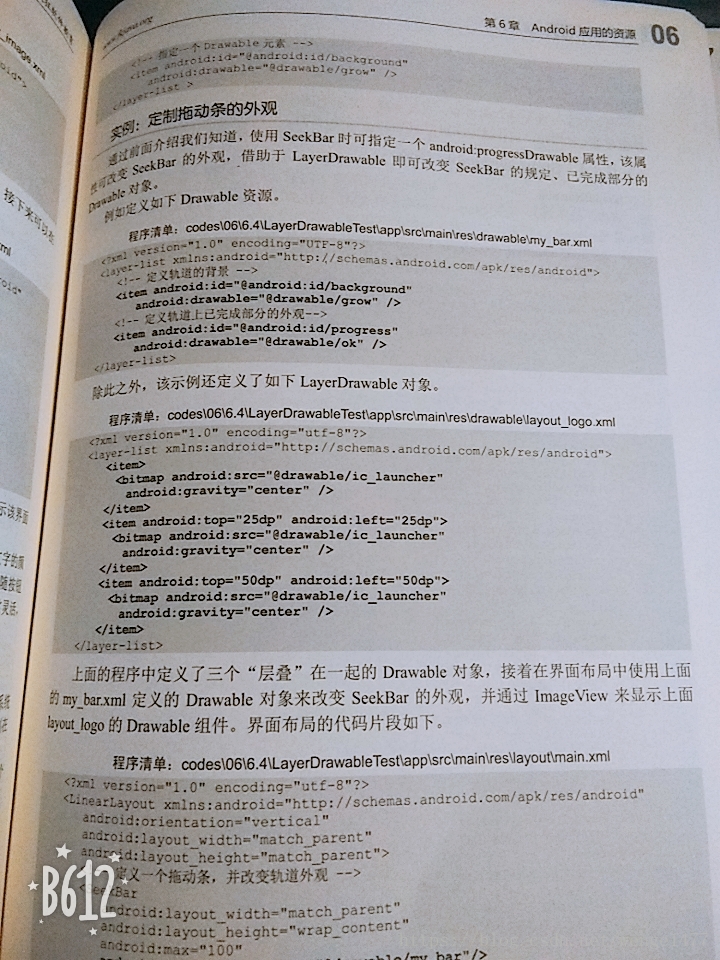

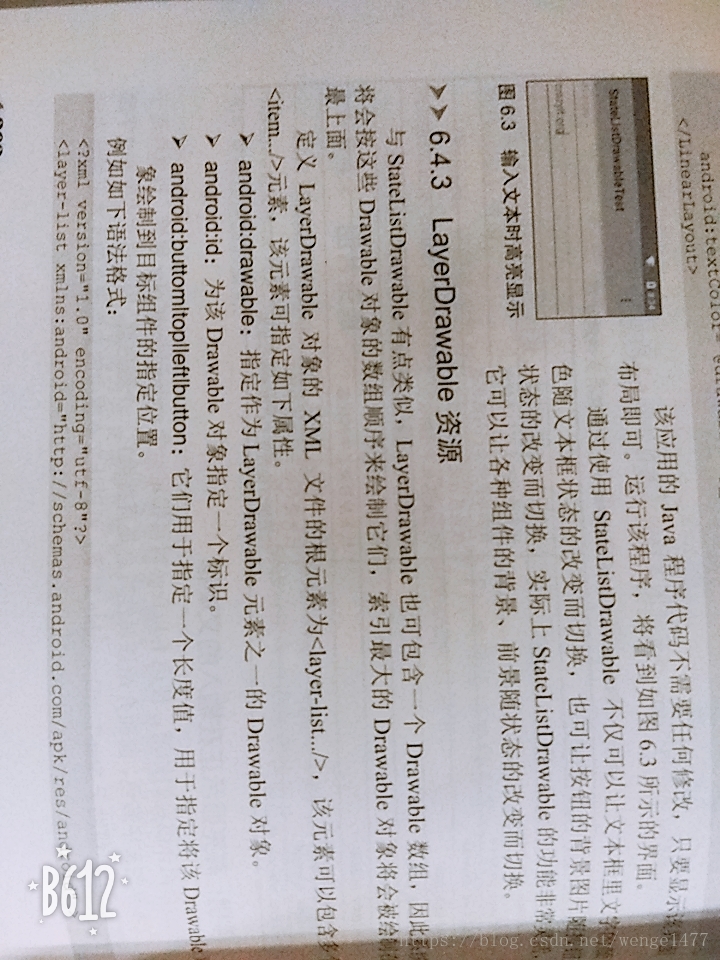

四、LayerDrawable资源

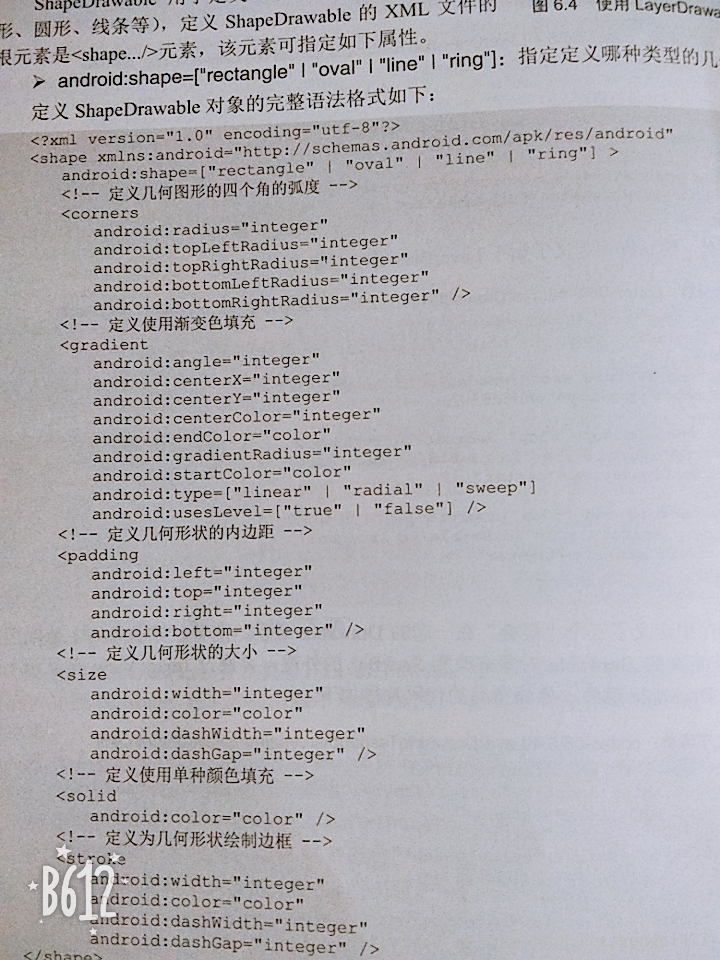

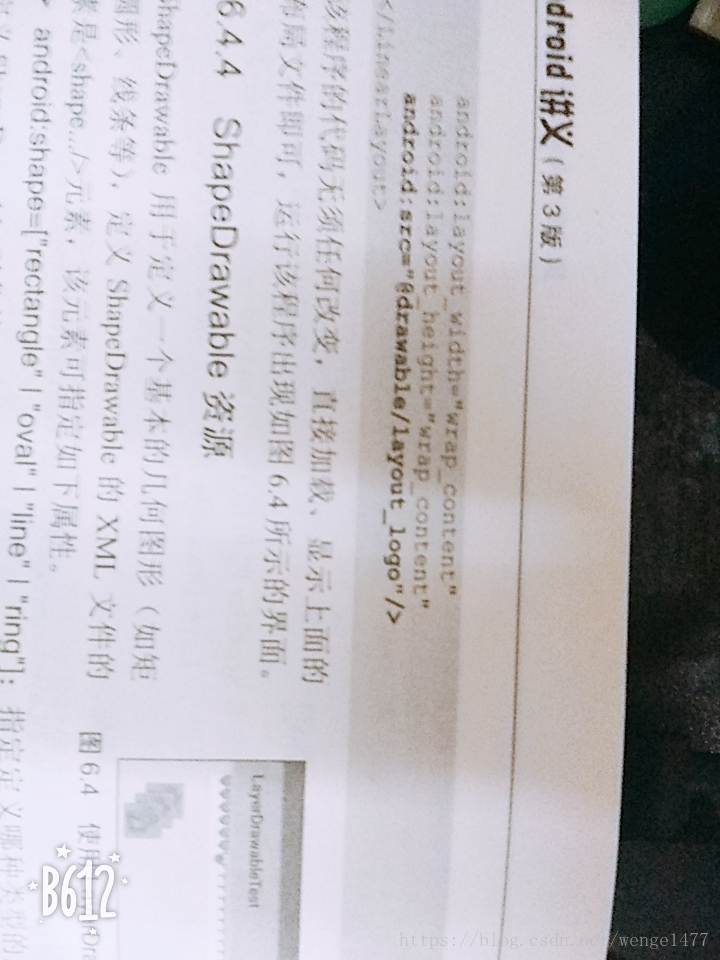

五、ShapDrawable资源

其根元素为<shap....../>

可指定如下的属性:android:shape=["rectange"|"oval"|"line"|"ring"]指定那种几何图形

可定义四个角的幅度，定义渐变填充，定义内边距，定义大小，定义单种颜色填充，定义几何绘制边框

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_pressed="true">  //按下
        <shape>
            <gradient android:startColor="@color/colorButtonstart" android:endColor="@color/colorButtonend" android:type="radial" android:gradientRadius="90"/>
            <corners android:radius="10dp"/>
        </shape>
    </item>
    <item>  //正常
        <shape>
            <gradient android:startColor="@color/colorButtonstart0" android:endColor="@color/colorButtonend0" android:type="linear"/>
            <corners android:radius="10dp"/>
        </shape>
    </item>
</selector>

六、ClipDrawable资源

可指定如下的三个属性：

android:drawable:指定截取源

android:clipOrientation:指定截取的方向，可水平，可垂直

android:gravity:指定截取时的对齐方式

setLevel(int level)方法可以设置截取的区域大小

徐徐展开的风景(实例）

（1）xml

<?xml version="1.0" encoding="utf-8"?>
<clip xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/p3"
    android:clipOrientation="horizontal"
    android:gravity="left">
</clip>

(2)java代码

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        ImageView imageView=findViewById(R.id.image_1);
        final ClipDrawable drawable=(ClipDrawable)imageView.getDrawable();

        final Handler handler=new Handler(){
            public void handleMessage(Message msg){
                if(msg.what==0x1233){
                    drawable.setLevel(drawable.getLevel()+200);
                }
            }
        };

        final Timer timer=new Timer();
        timer.schedule(new TimerTask() {
            @Override
            public void run() {
                Message message=new Message();
                message.what=0x1233;
                handler.sendMessage(message);
                if(drawable.getLevel()>=10000){
                    timer.cancel();
                }
            }
        },0,50);

}

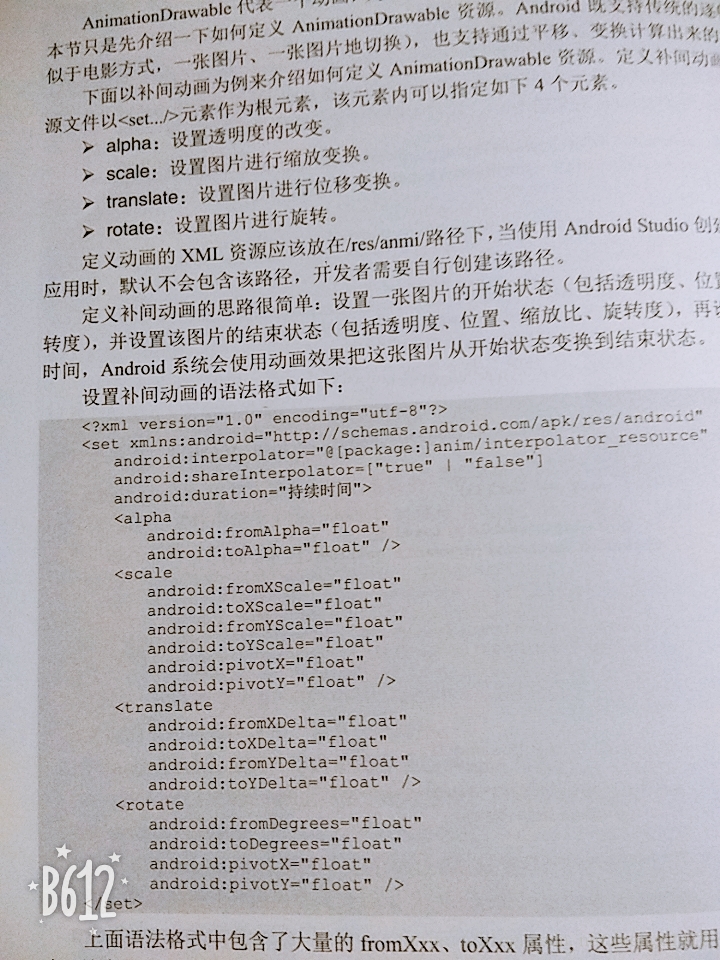

七、AnimationDrawable

可指定如下的四个元素

alpha:设置透明度

scale:设置缩放

translate:设置图片进行位移

rotate设置进行旋转

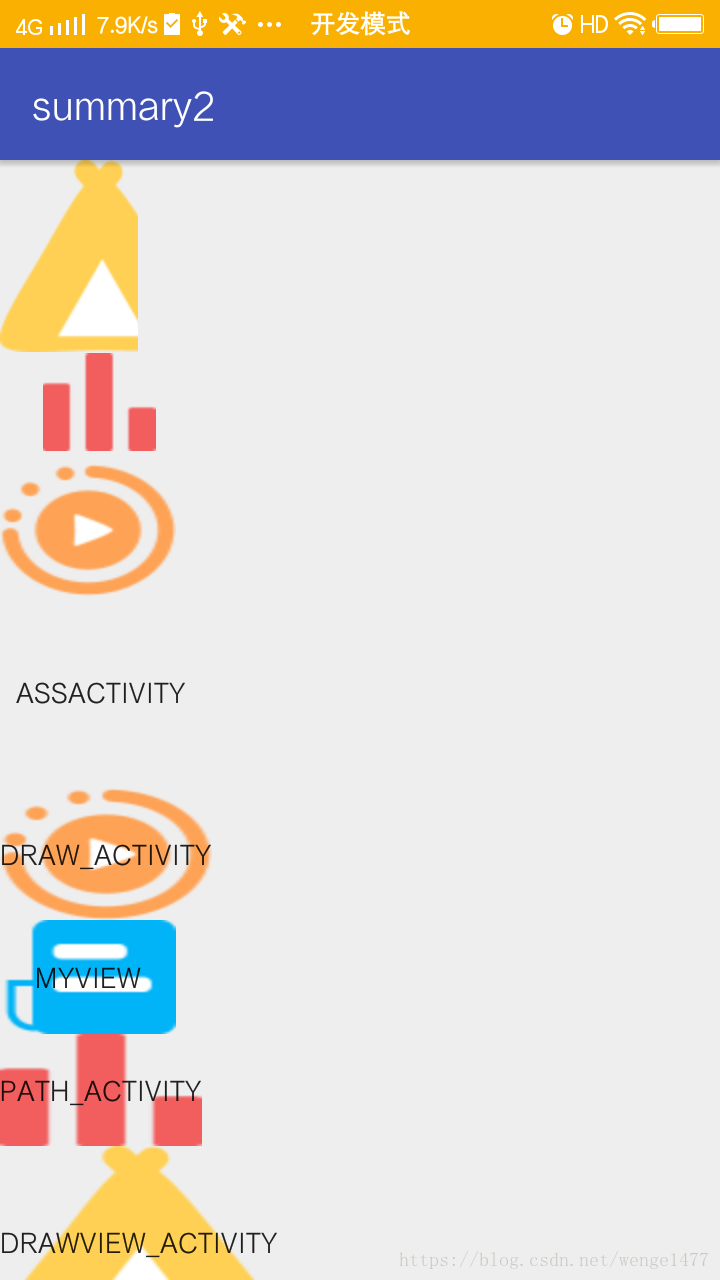

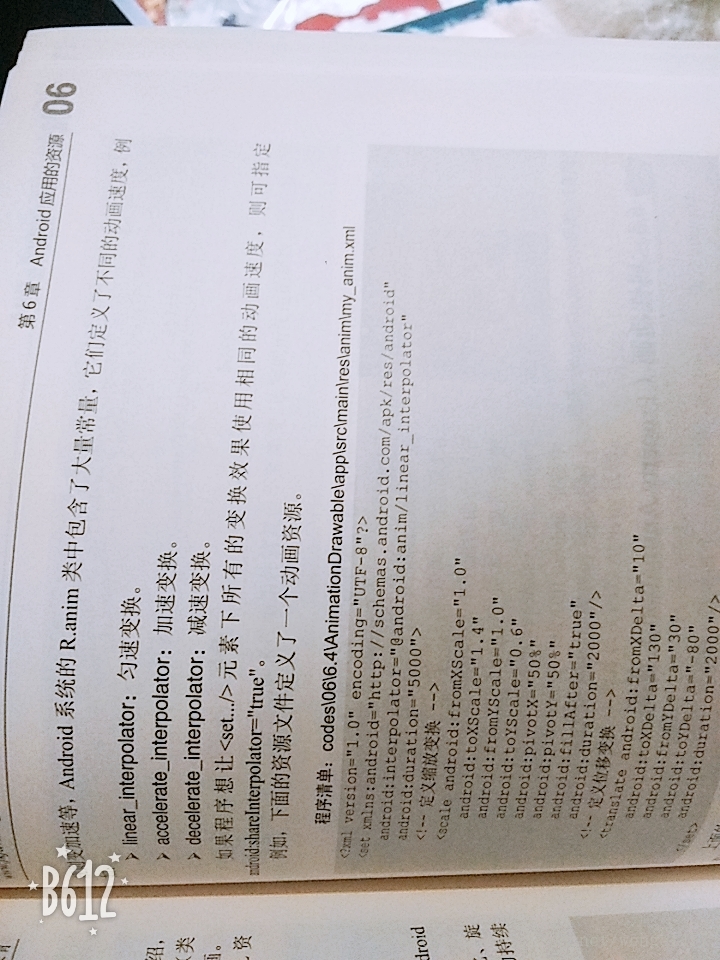

实例动画：

（1）xml

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
    android:interpolator="@android:anim/linear_interpolator"
    android:duration="5000">
    <scale
        android:fromXScale="1.0"
        android:toXScale="1.4"
        android:fromYScale="1.0"
        android:toYScale="0.6"
        android:pivotX="50%"
        android:pivotY="50%"
        android:fillAfter="true"
        android:duration="2000"/>
    <translate
        android:fromXDelta="10"
        android:toXDelta="130"
        android:fromYDelta="30"
        android:toYDelta="-80"
        android:duration="2000"/>
</set>

(2)java代码

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        ImageView imageView2=findViewById(R.id.image_2);
        final Animation animation= AnimationUtils.loadAnimation(this,R.anim.my_anim);
        animation.setFillAfter(true);   //动画结束保留图片变换结果
        imageView2.startAnimation(animation); //开始动画

}

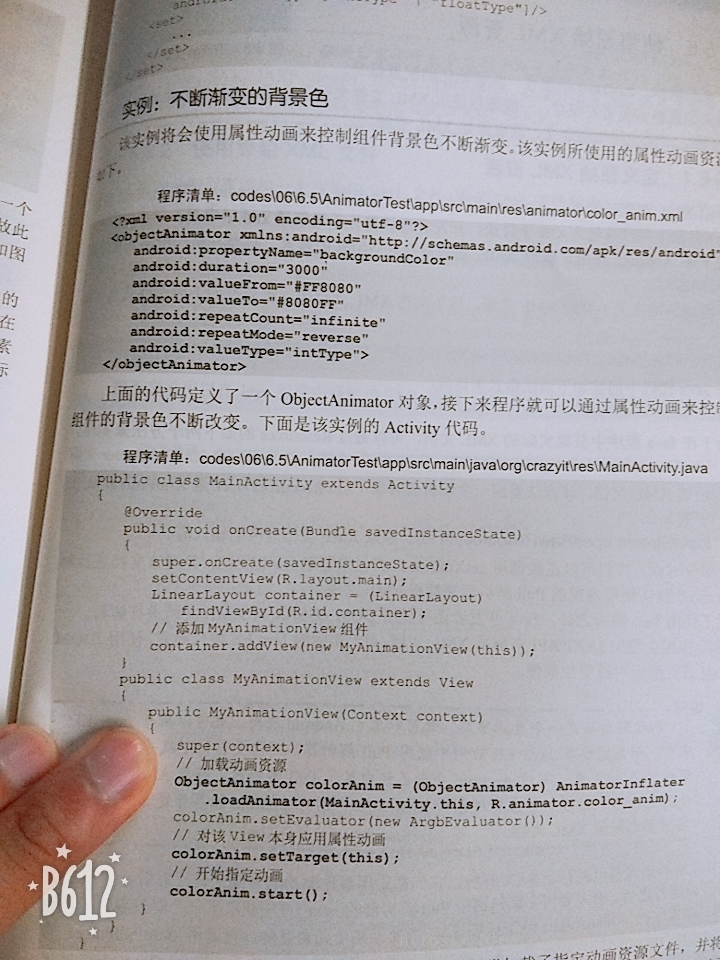

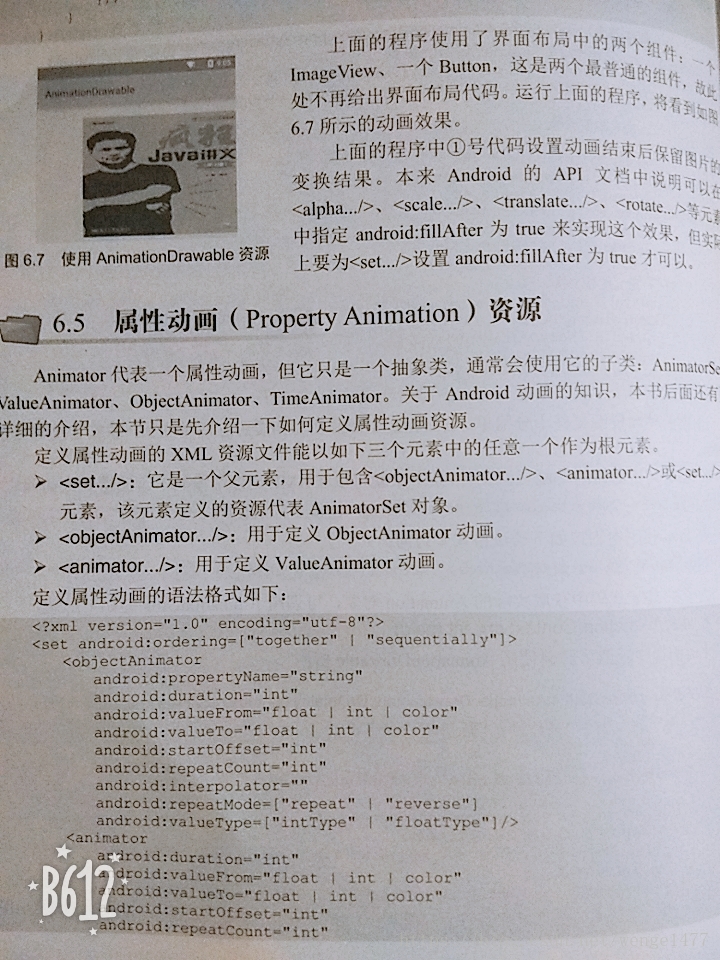

八、属性动画

九、xml文件的资源

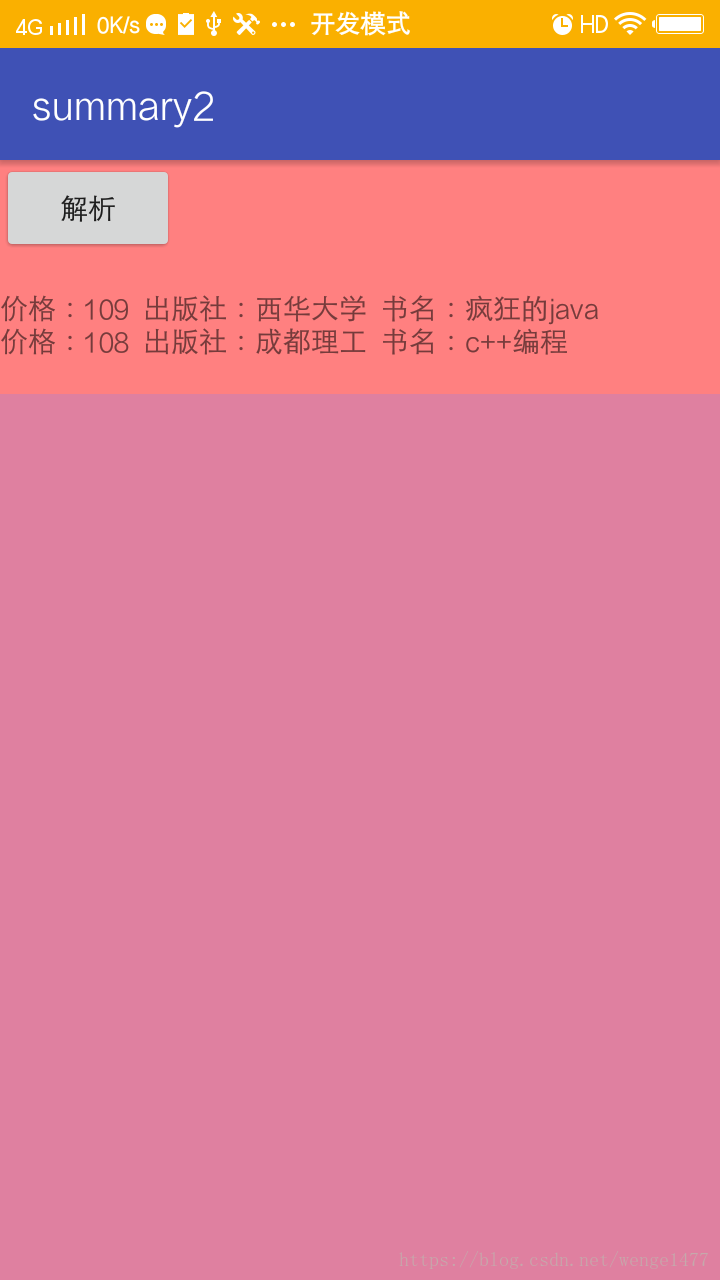

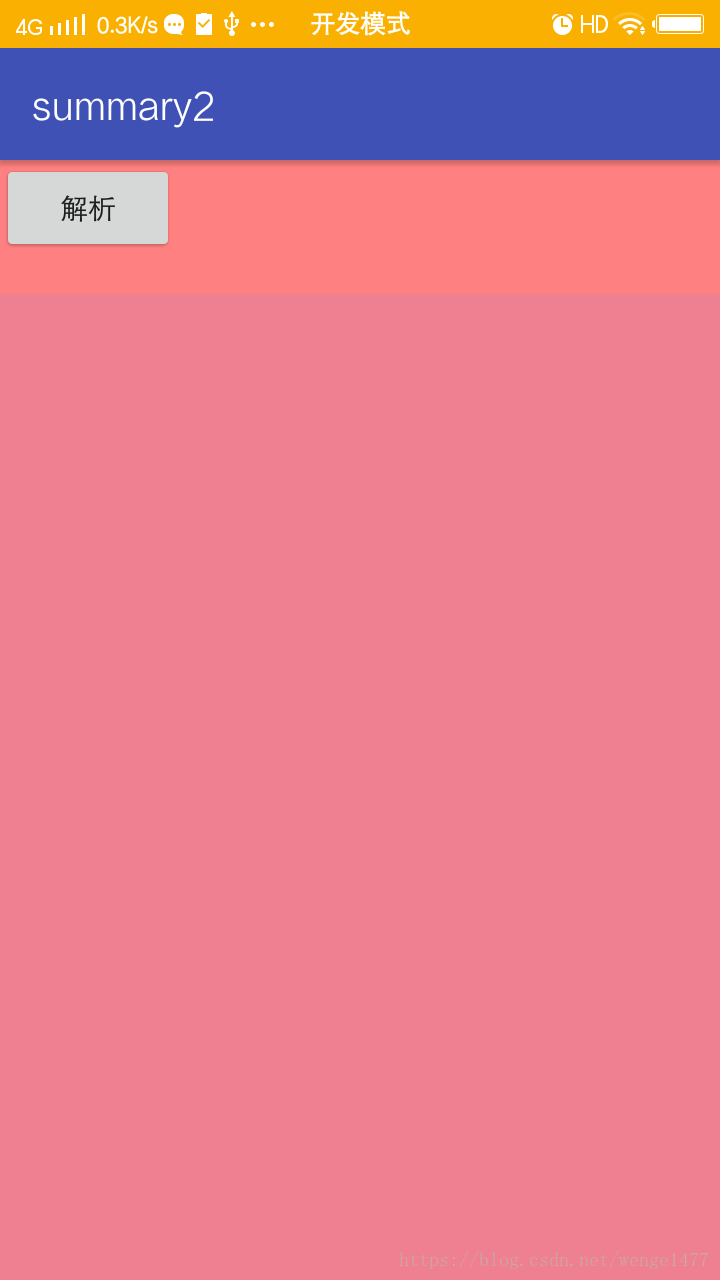

实例解析xml文件

（1）xml

<?xml version="1.0" encoding="utf-8"?>
<books>
    <book price="109" 出版社="西华大学">疯狂的java</book>
    <book price="108" 出版社="成都理工">c++编程</book>
</books>

(2)解析的java代码

public class PropertyActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.property_activity);

        final TextView boos_d=findViewById(R.id.book_d);
        Button jx=findViewById(R.id.jx);
        jx.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                XmlResourceParser xrp=getResources().getXml(R.xml.books);
                try{
                    StringBuilder sb=new StringBuilder();
                    while (xrp.getEventType()!=XmlResourceParser.END_DOCUMENT){
                        if(xrp.getEventType()==XmlResourceParser.START_TAG){
                            String tagName=xrp.getName();
                            if(tagName.equals("book")){

                                //用名称来获取属性值
                                String bookprice=xrp.getAttributeValue(null,"price");
                                sb.append("价格："+bookprice+"  ");

                                //根据属性的索引获取属性值
                                String bookcbs=xrp.getAttributeValue(1);
                                sb.append("出版社："+bookcbs+"  ");

                                String bookName=xrp.nextText();
                                sb.append("书名："+bookName);
                            }
                            sb.append("\n");
                            //一个book解析完成
                        }
                        xrp.next();
                    }
                    boos_d.setText(sb.toString());

                } catch (XmlPullParserException e) {
                    e.printStackTrace();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
        });

    }

}
