嵌入式--基于AD15的原理图及PCB绘制基础知识

一、新建空白工程模板

1.新建项目    2.新建库->原理图库   3.新建原理图

4.新建库->库->PCB元件库    5.新建PCB    6.四个新建分别保存

如果单独打开原理图，则文件是离散的，无法进行PCB交互！！！

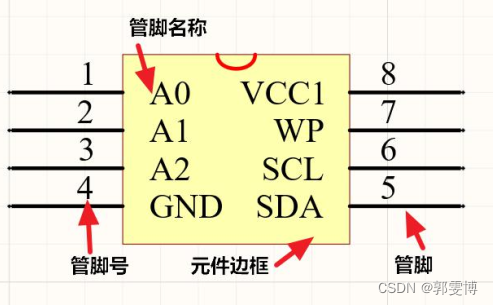

二、绘制自定义原理图库

1.打开创建的原理图库       2.选择SCH Library->器件命名       3.设置->视图->栅格->设置栅格10mil

4.绘制状态Table可设置线参数    5.选择添加->命名->编辑->设置参数及描述

6.封装设计->选择添加->Footprint->命名      7.绘制过程标识符被遮挡->编辑->移动->移动到后面

管脚放置格点：100mil
图形元素格点：10mil

三、调用别人原理图库

1.打开别人的原理图   2.设计->生成原理图库   3.选中别人的原理图库->复制到自己的库中

4.PCB联盟网->搜索PCB超级库->下载需要的原理图库   5.检查原理库->报告->器件规则检查

错误代码及含义：

① Duplicate-Component Names：重复的元件名称。
② Duplicate-Pins：重复的管脚。
③ Missing-Description：元件描述未填写。
④ Missing-Pin Name：管脚名称未填写。
⑤ Missing-Footprint：元件封装未填写。
⑥ Missing-Pin Number：元件管脚号未填写。
⑦ Missing-Default Designator：元件位号未填写。
⑧ Missing-Missing Pins in Sequence：在一个序列的管脚号中缺少某个号码。

四、原理图页的大小设置及注意事项

1.图纸大小设置-&g
