PowerDesigner16.5表结构导出到word

一、创建模板

首先创建一个导出模板，如下图：

位置在“report——>report templates”进入界面，如下图：

填写模板名称，语言选择中文简体，类型选择“Physical Data Model”，点击ok进入下一步，界面如下：



二、设置导出属性

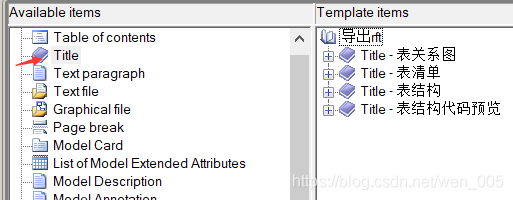

1、下图，双击左侧的 Title，会自动添加到右侧选中的目录下，默认目录为顶级，添加这个的好处是用来分类，右侧的双击可以修改名称，默认为空的。

2、设置表关系图属性，设置后可将表结构图导出到word中。

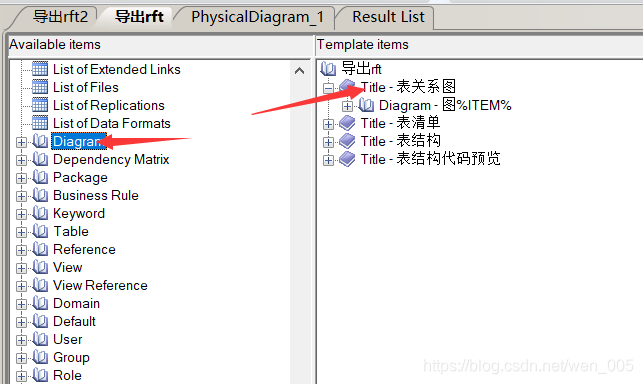

在模板左侧中找到Diagram，然后将它拖到右侧的表关系图中，如下图：

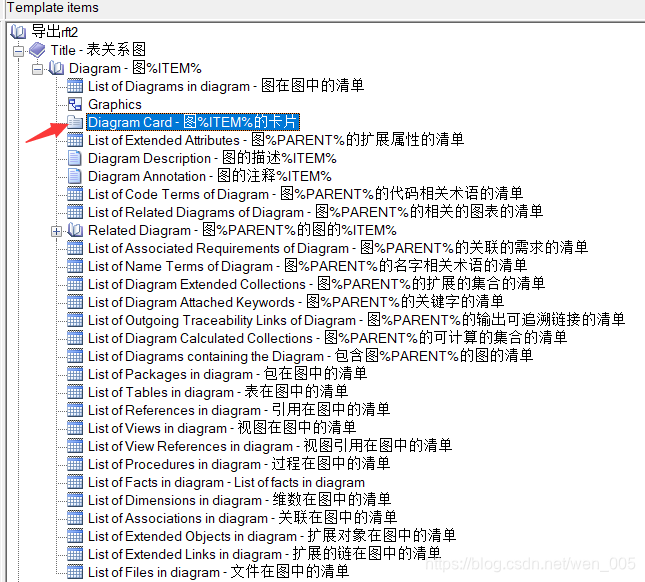

右键删除Diagram Card-图%ITEM%的卡片

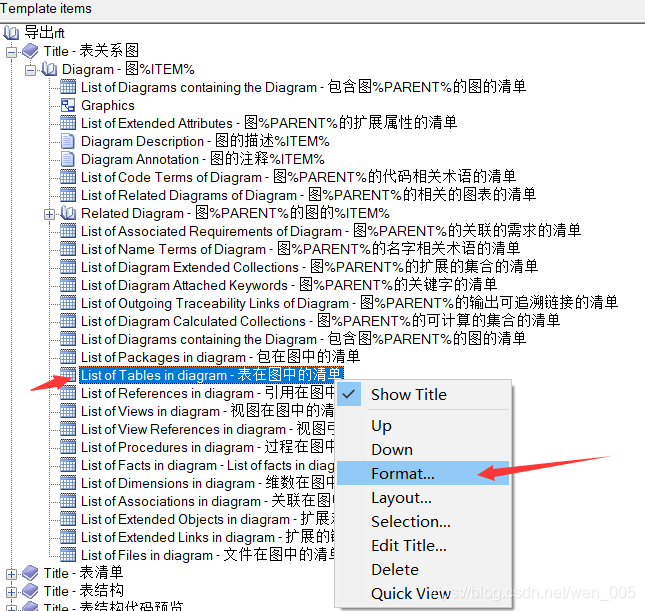

设置List of Tables in diagram-表在图中的清单格式，添加表格边框。

设置后点击确定即可。

3、设置表清单属性，设置后可将所有表名称和对应的表名清单导出到word中。

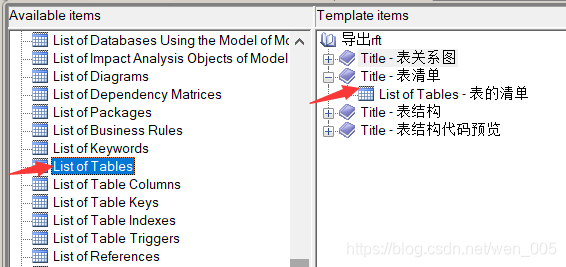

在模板左侧找到List of Tables，然后拖动到右侧的表清单中。

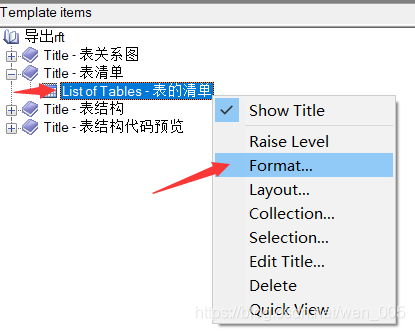

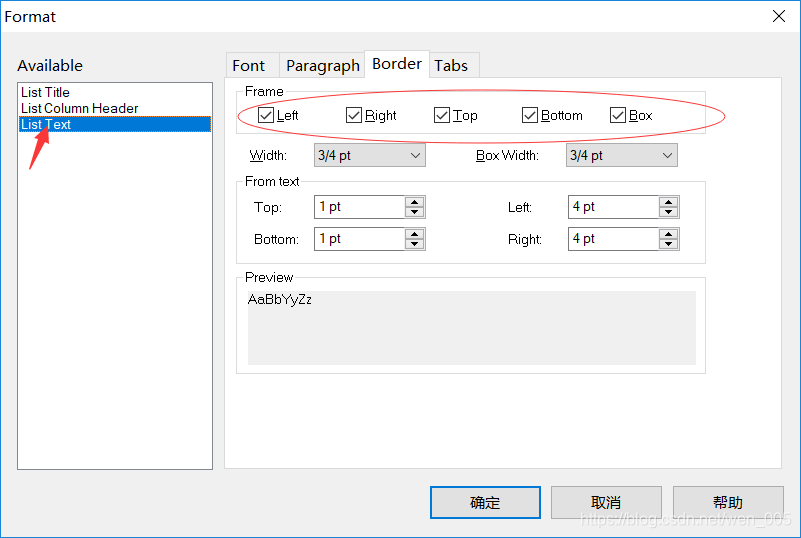

设置导出的表格边框格式，给table添加边框。

设置后点击确定即可。

4、设置表结构属性，设置后可将所有的表，以及表字段等信息用表格的方式导出到word中。

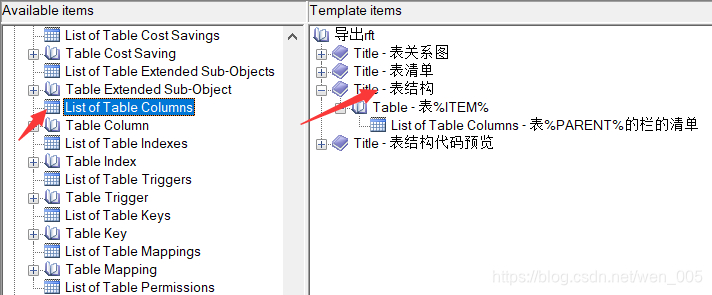

在模板左侧找到“Table——>List of Table Columns”，然后拖动到右边的表结构中。

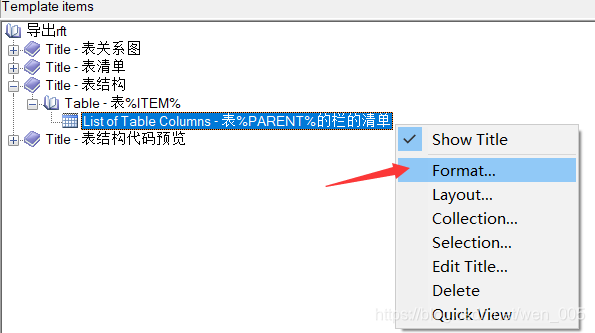

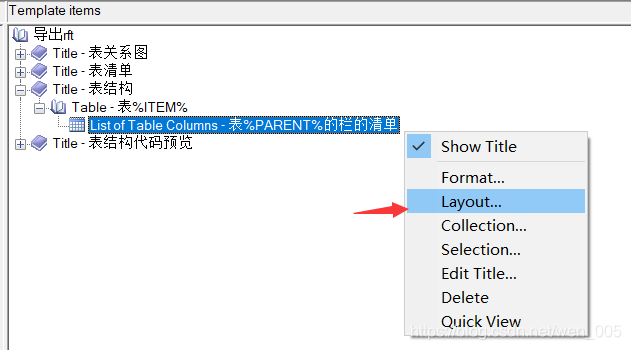

默认情况下，只导出name、code字段，我们可以设置自己想导出的其他信息，如下图：

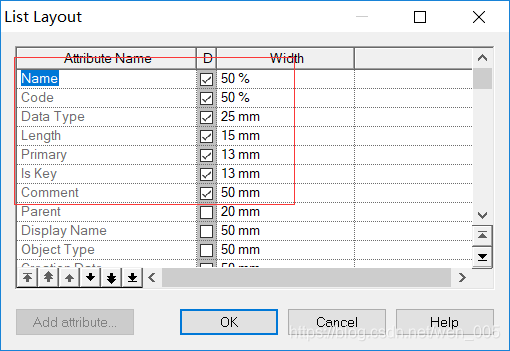

设置导出的属性打勾，以及单元格宽度，如下图：

设置导出表格边框。

5、设置表结构代码属性，设置后可将所有表的sql生成语句导出到word中。

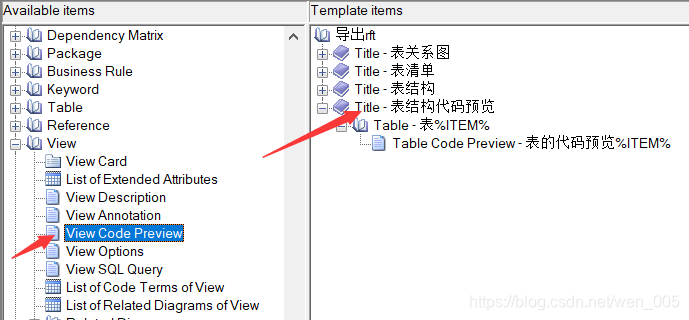

在模板左侧找到“View——>View Code Preview”，然后拖动到右边的表结构中。

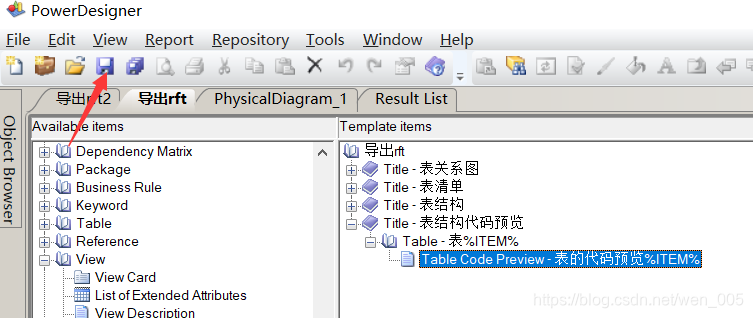

以上配置完后，将该模板导出到磁盘其他目录



三、导出表结构

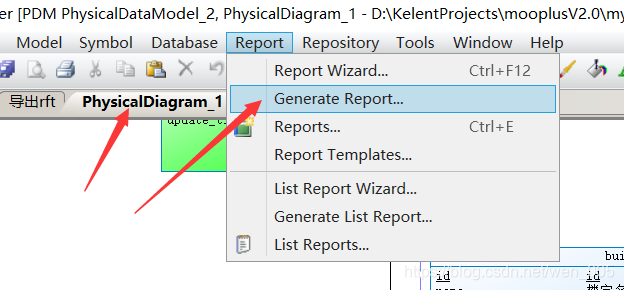

选择 “Report——>General Report”

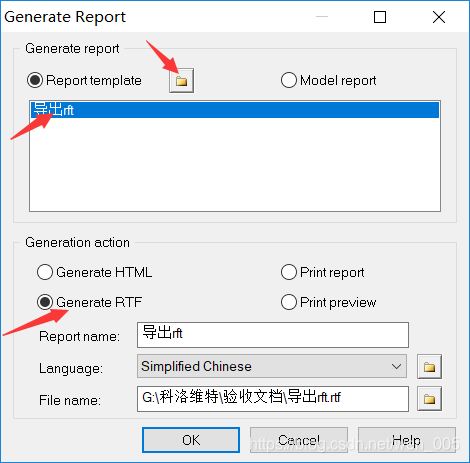

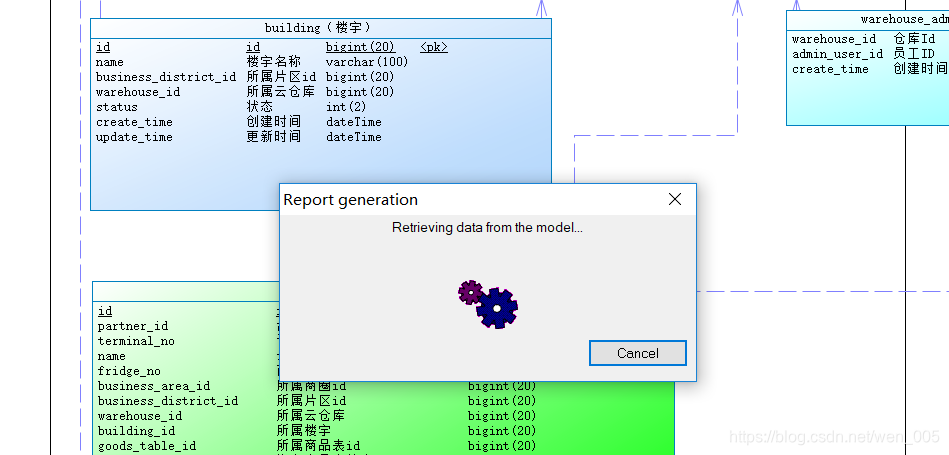

选择刚才自己创建的模板目录，然后导出模板在列表中显示，选择模板，然后选择“Generate RTF”，点击ok进行导出。

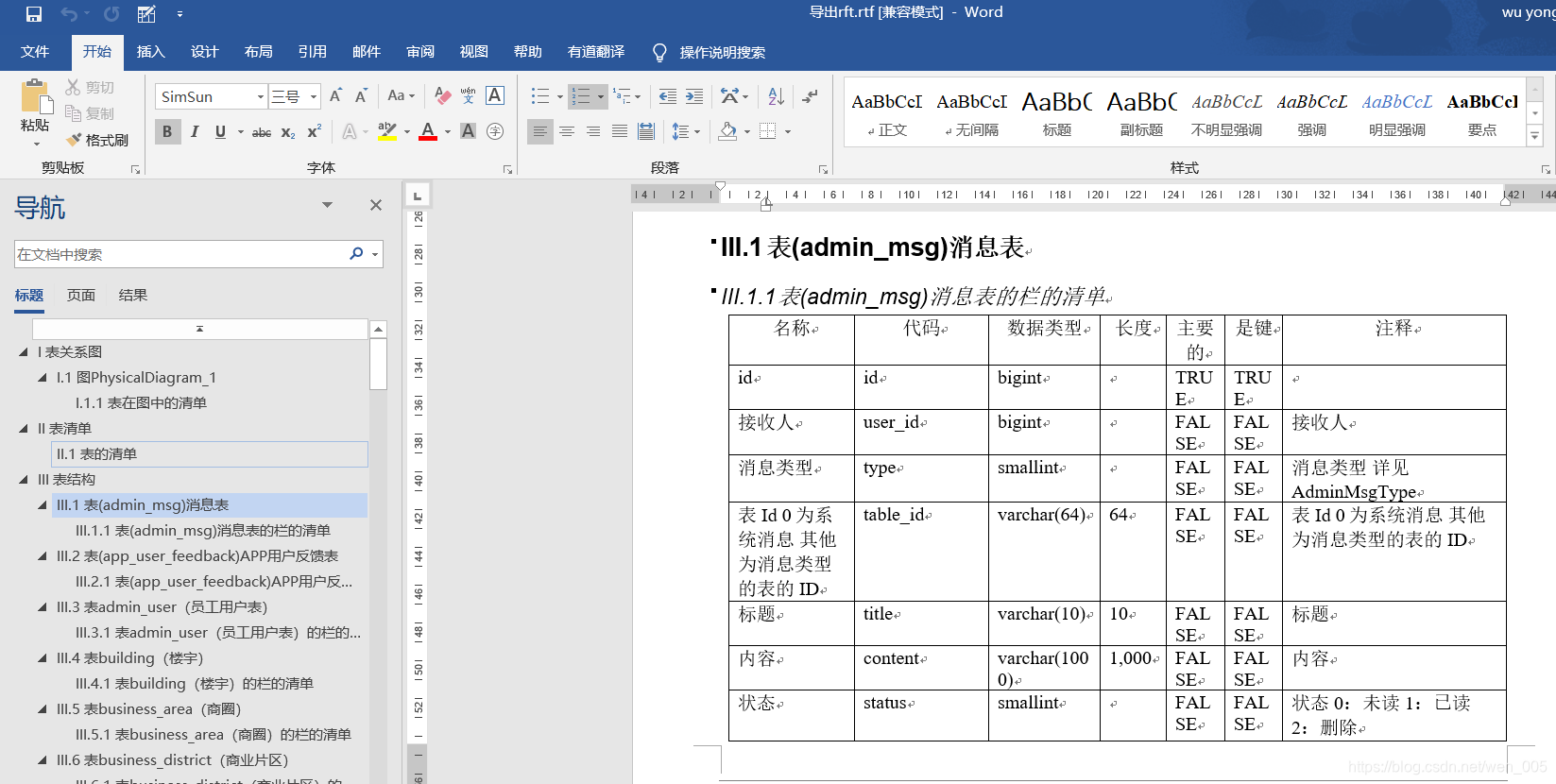

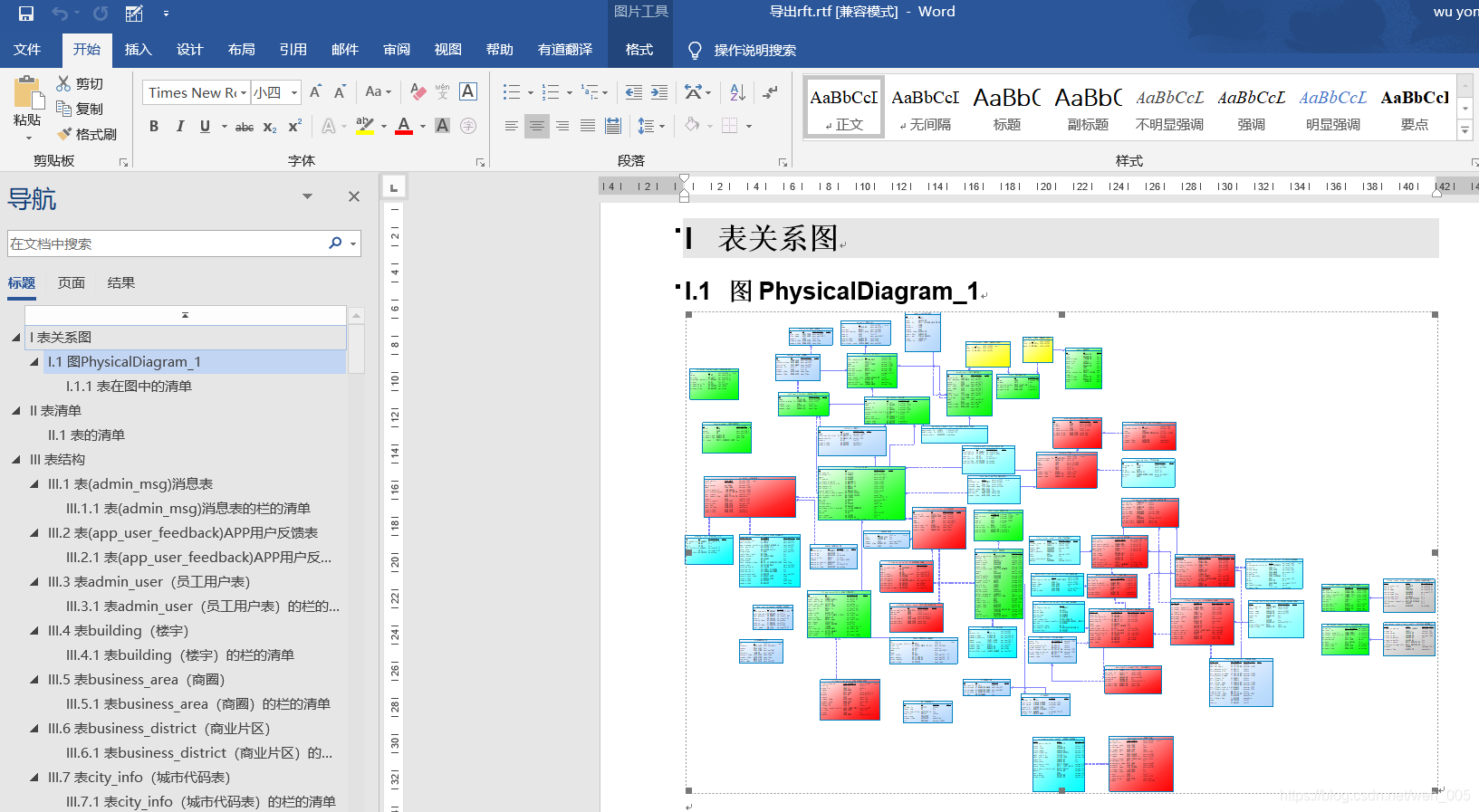

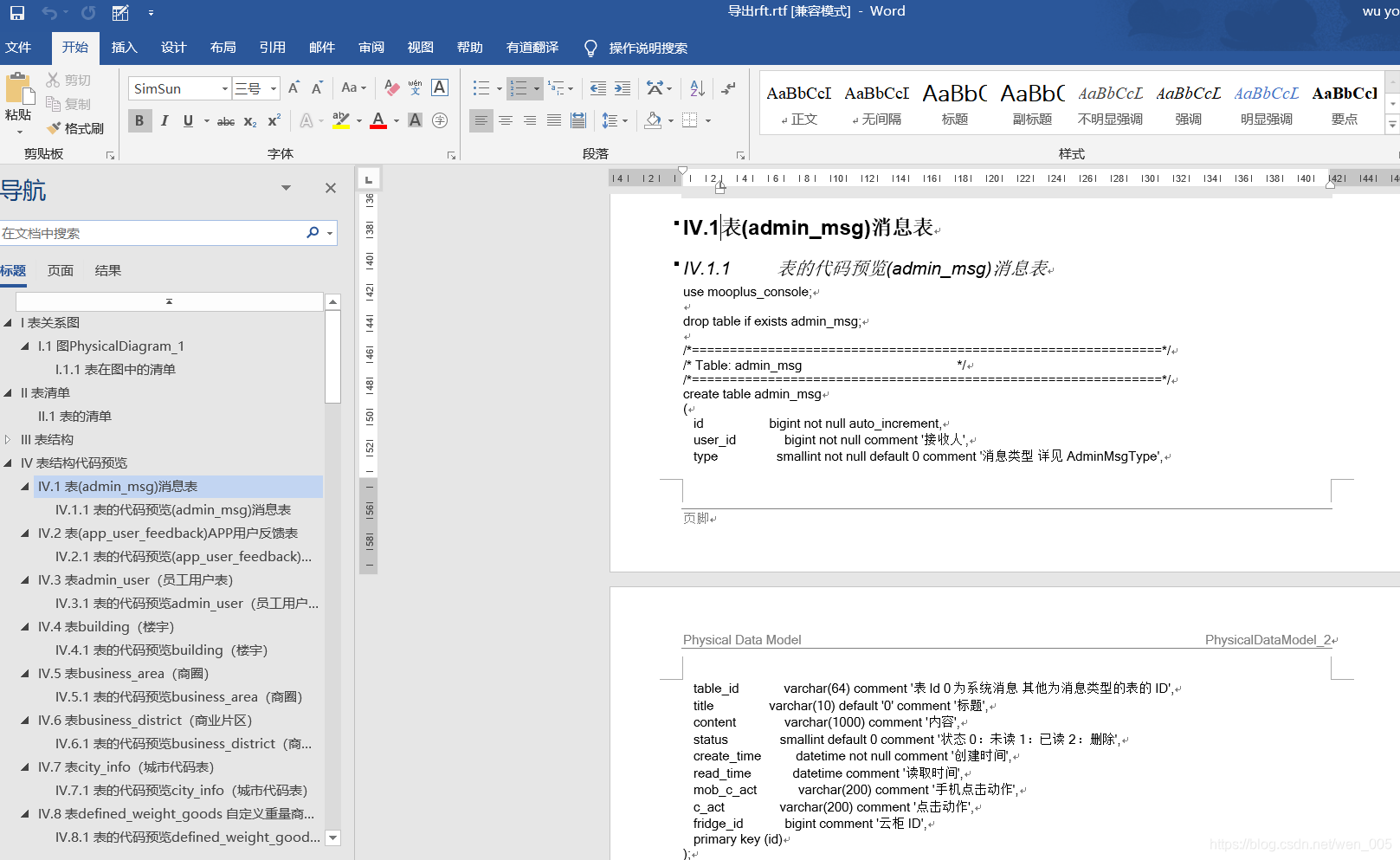

四、效果，最后将其另存为word文档就ok。
