System Generator20201224

最新推荐文章于 2024-11-21 16:02:57 发布
原创 最新推荐文章于 2024-11-21 16:02:57 发布 · 345 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

当使用SystemGenerator结合Matlab创建的Vivado工程出现仿真结果无法正常显示时，问题可能出在显示设置上。解决方法包括将WaveformStyle设置为Analog，并确保AnalogSetting下的Radix选择RealSetting并设定为Fixedpoint。调整这些参数后，仿真结果通常能够正确显示。

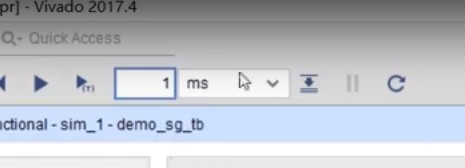

实用System Generator 借助Matlab生成的vivado工程仿真结果错误的原因，是因为显示没有设置好，以下关键的显示设置，正确就能观测到了



主要包括：

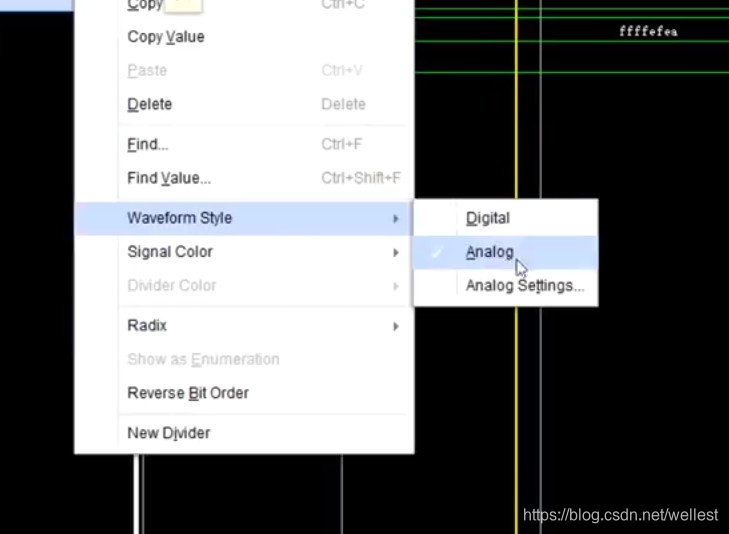

Waveform Style :设为Analog,

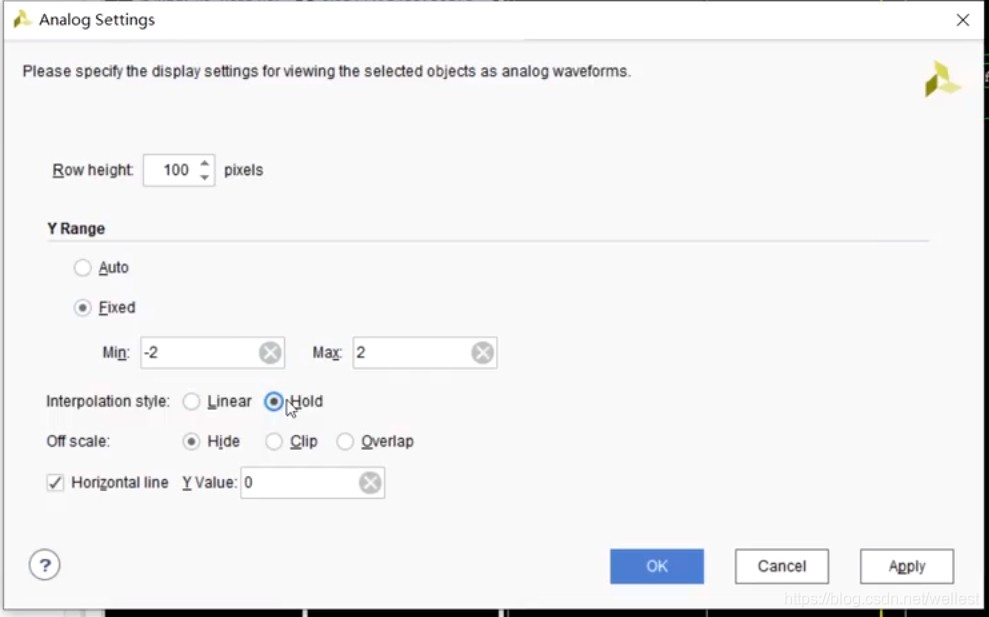

Analog Setting

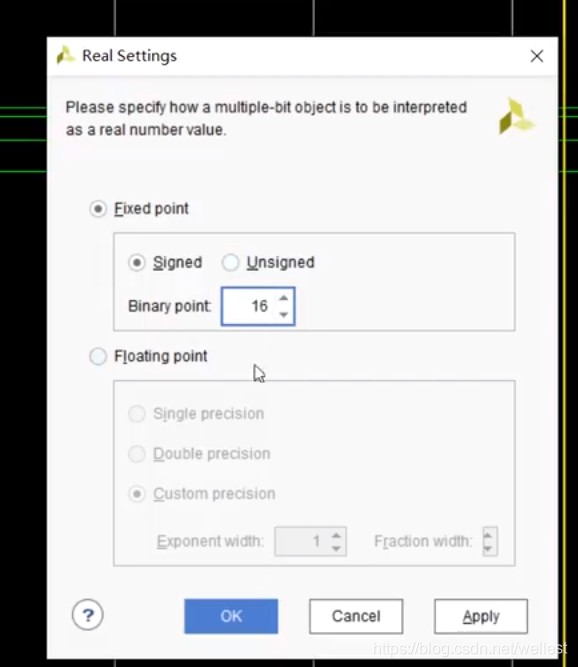

Radix->Real Setting->Fixed point
