基于温湿度传感器DHT11浅析

温湿度传感器DHT11：

一 上电

     DHT11 的供电电压为3－5.5V，传感器上电后，要等待1s 以越过不稳定状态，在此期间无需发送任何指令。

二 数据格式

     采用单总线数据格式,一次通讯时间，4ms 左右,数据分小数部分和整数部分，一次完整的数据传输为8bit 湿度整数数据+8bit 湿度小数数据+8bi 温度整数数据+8bit 温度小数数据+8bit 校验和，总共40位，高位先出。

校验和 = “8bit 湿度整数数据+8bit 湿度小数数据+8bi 温度整数数据+8bit 温度小数数据” 所得结果为后8 位。

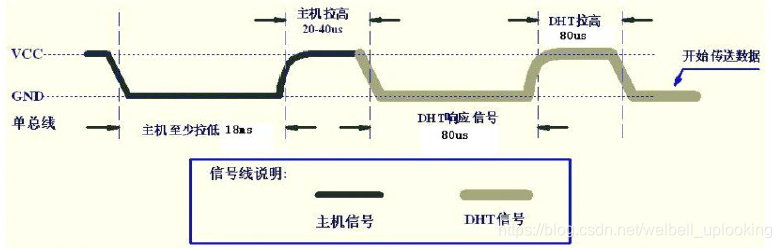

三 单总线时序如下

总线空闲状态为高电平，主机先把总线拉低必须大于18ms，再把总线拉高20-40us等待DHT11响应信号。DHT11拉低总线约80us，再拉高80us左右，然后开始发送数据给主机。

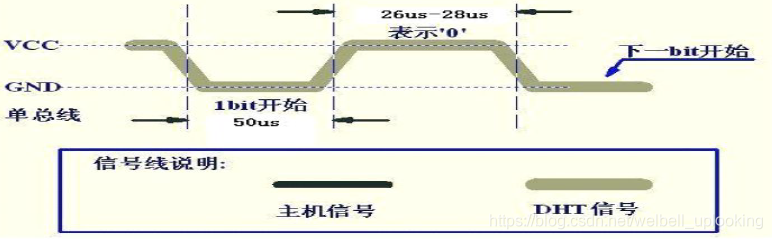

数据0的时序如下

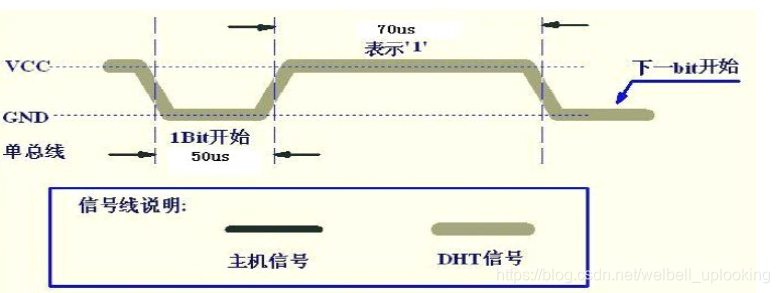

数据1的时序如下

每一bit 数据都以50us 低电平时隙开始，高电平的长短来定了数据位是0 还是1。

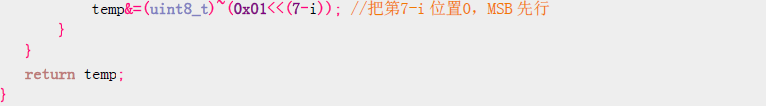

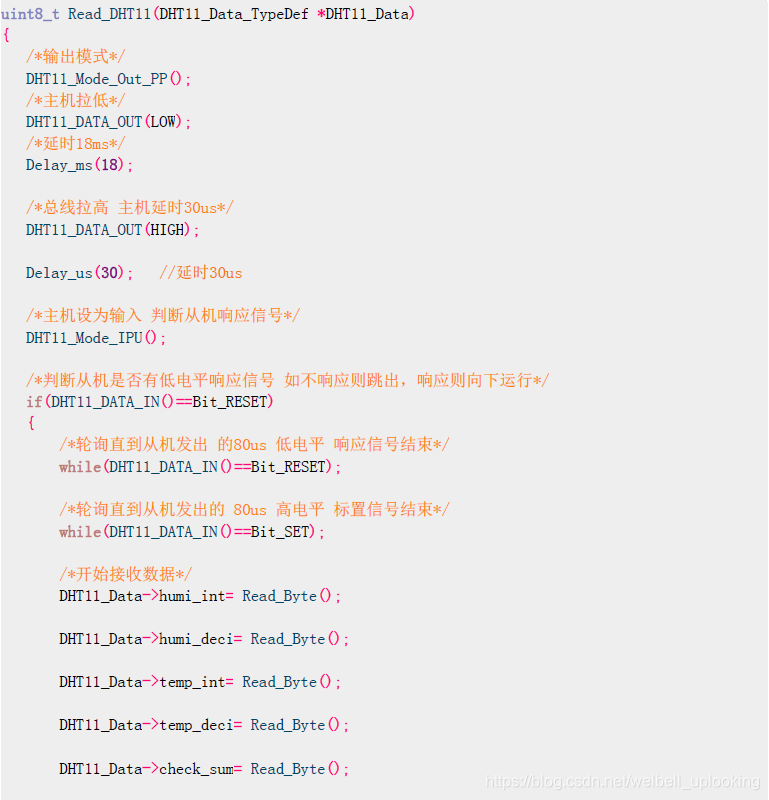

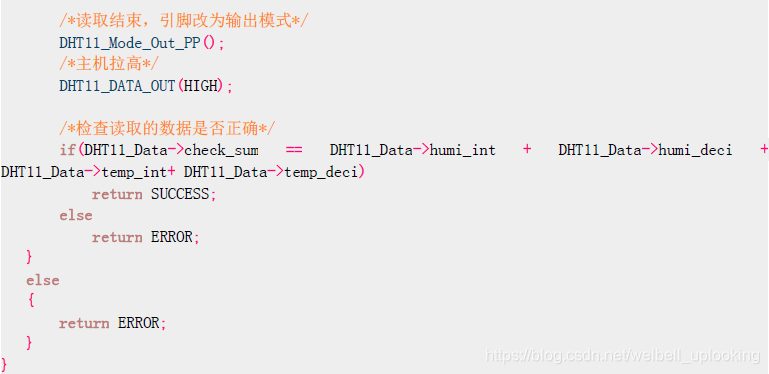

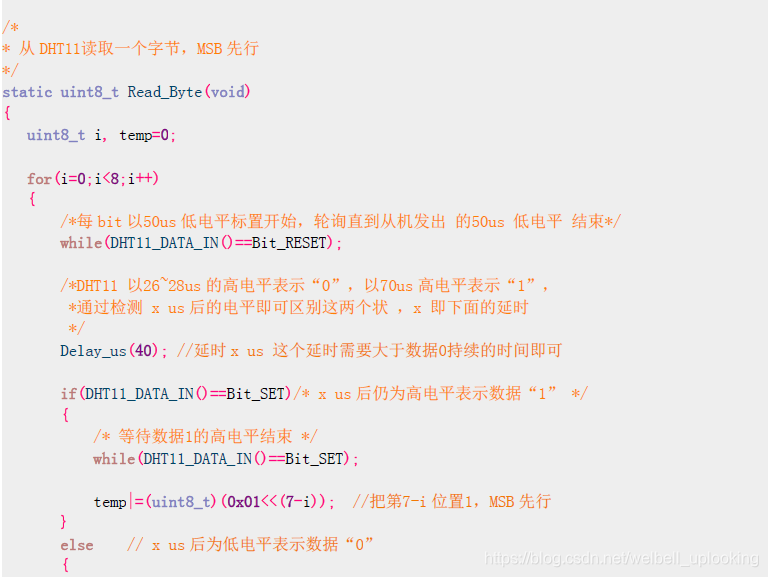

具体代码实现

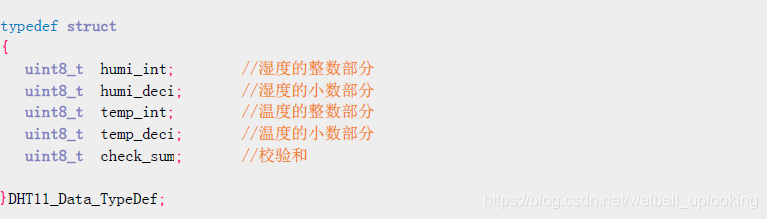

我们把读取的40bit存放到一个结构体里
