双时钟FIFO设计例子

最新推荐文章于 2025-06-05 15:51:49 发布
原创 最新推荐文章于 2025-06-05 15:51:49 发布 · 1.2k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#异步FIFO

博客围绕异步FIFO展开，介绍了顶层设计、架构，提及安全FIFO访问，包括最小满用量和最小空用量设定，还给出读、写握手的算法流程图。最后提供代码下载链接，开发环境为quartues，仿真工具是altera - modelsim。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

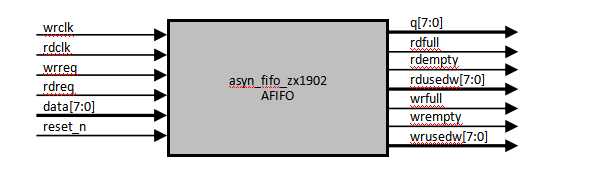

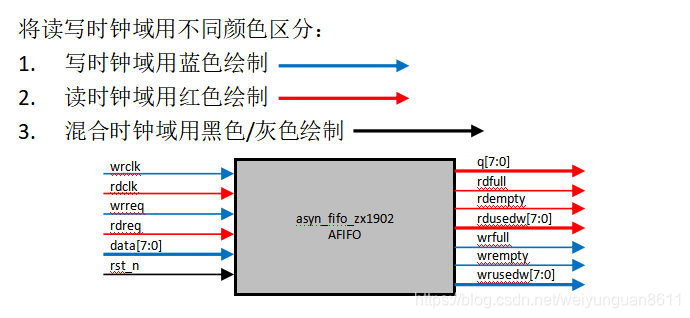

2.2.1 顶层设计
在这里插入图片描述
在这里插入图片描述

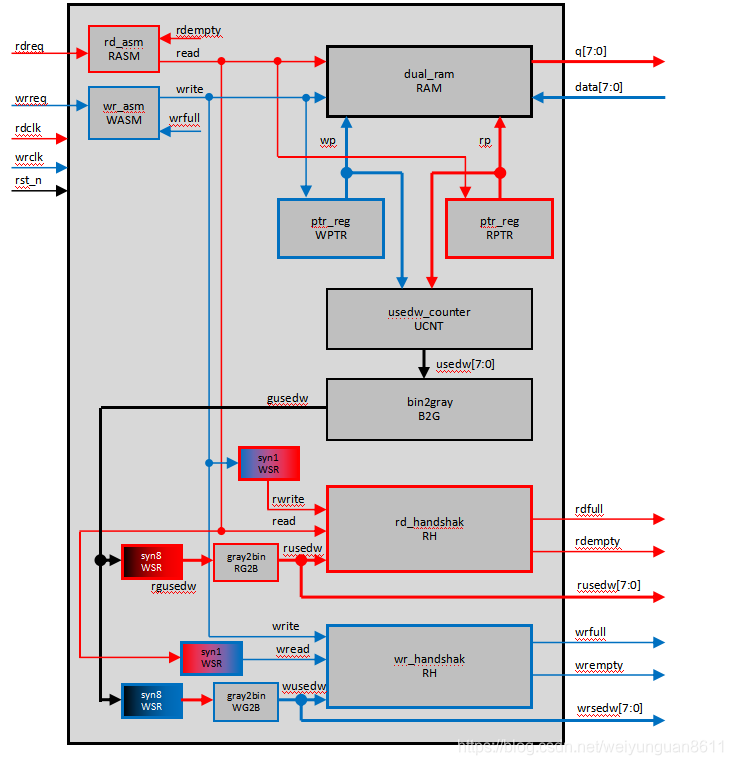

2.2.2 顶层架构
在这里插入图片描述
2.2.4 安全FIFO访问

1.最小满用量MinUsedwFull=3
2.最小空用量MinUsedwEmpty=3
2.2.5 读握手的算法流程图ASM Charts
在这里插入图片描述

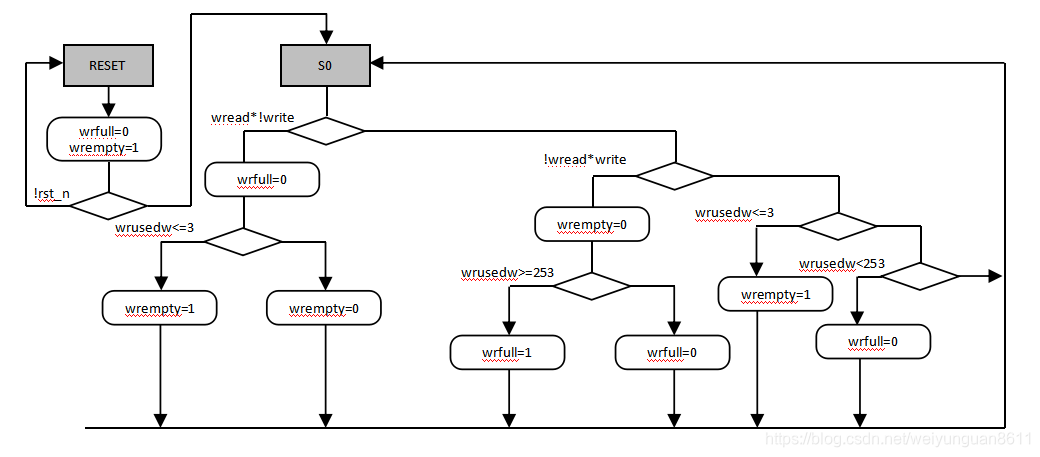

2.2.6 写握手的算法流程图ASM Charts
在这里插入图片描述

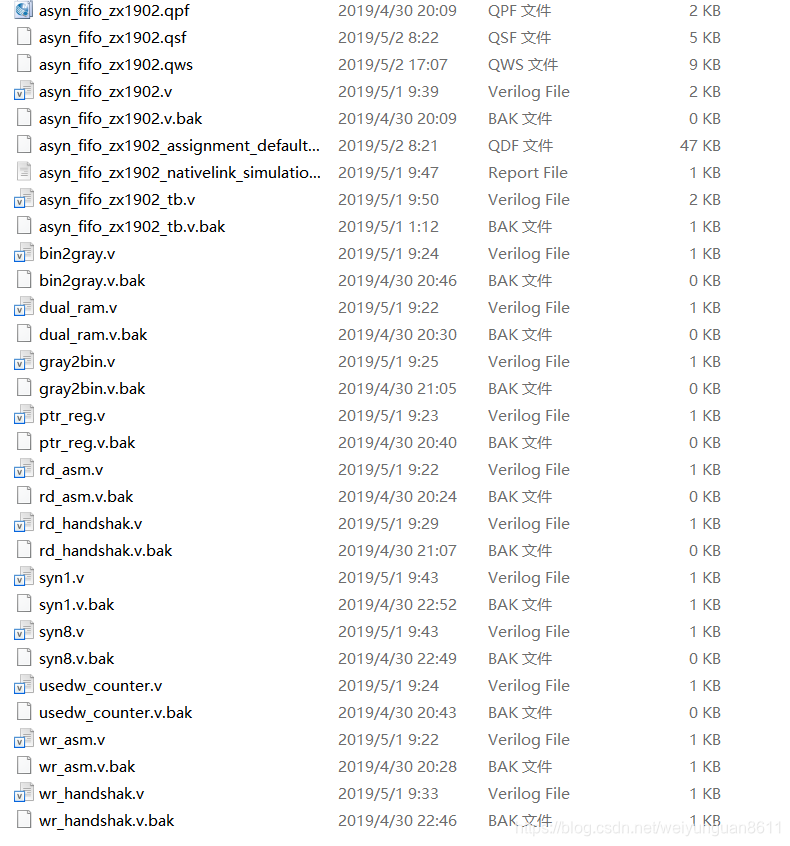

代码只是对上述逻辑图进行语言描述，由于文件太多，贴上来不方便，下面留上链接，自行下载。用的开发环境是quartues，仿真工具是altera-modelsim.
在这里插入图片描述
代码连接：https://download.youkuaiyun.com/download/weiyunguan8611/11158432
