磁珠的介绍

磁珠：磁珠是一种阻抗随频率变化的电阻器；低频下，阻抗较低；随着频率增加，阻抗逐渐增大并逐渐显示出电阻功能；铁氧体磁珠的工作原理是通过阻抗吸收并发热的形式将不需要频段的能量耗散掉，从而滤除噪声。

磁珠的作用：

主要是消除存在于传输线结构 (电路) 中的噪声；磁珠的作用也是滤波，但与电容和电感不同的是，磁珠在一定频带内能反射噪声，在一定频带内还能吸收噪声并转换为热能。

磁珠应用场景：

磁珠常串联在电子线路中，用于抑制线路中的噪声。

电源线

高频线路，如时钟线、RGB 线路

振荡回路

有震铃信号产生的回路

接地回路

磁珠选型要关注的参数：

某频率下的阻抗；

直流电阻

额定电流

工作温度

封装

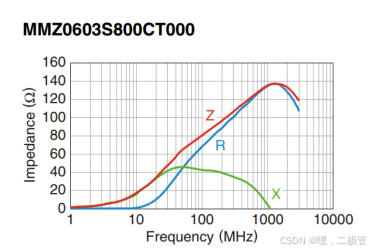

磁珠的频率特性

案例如图：

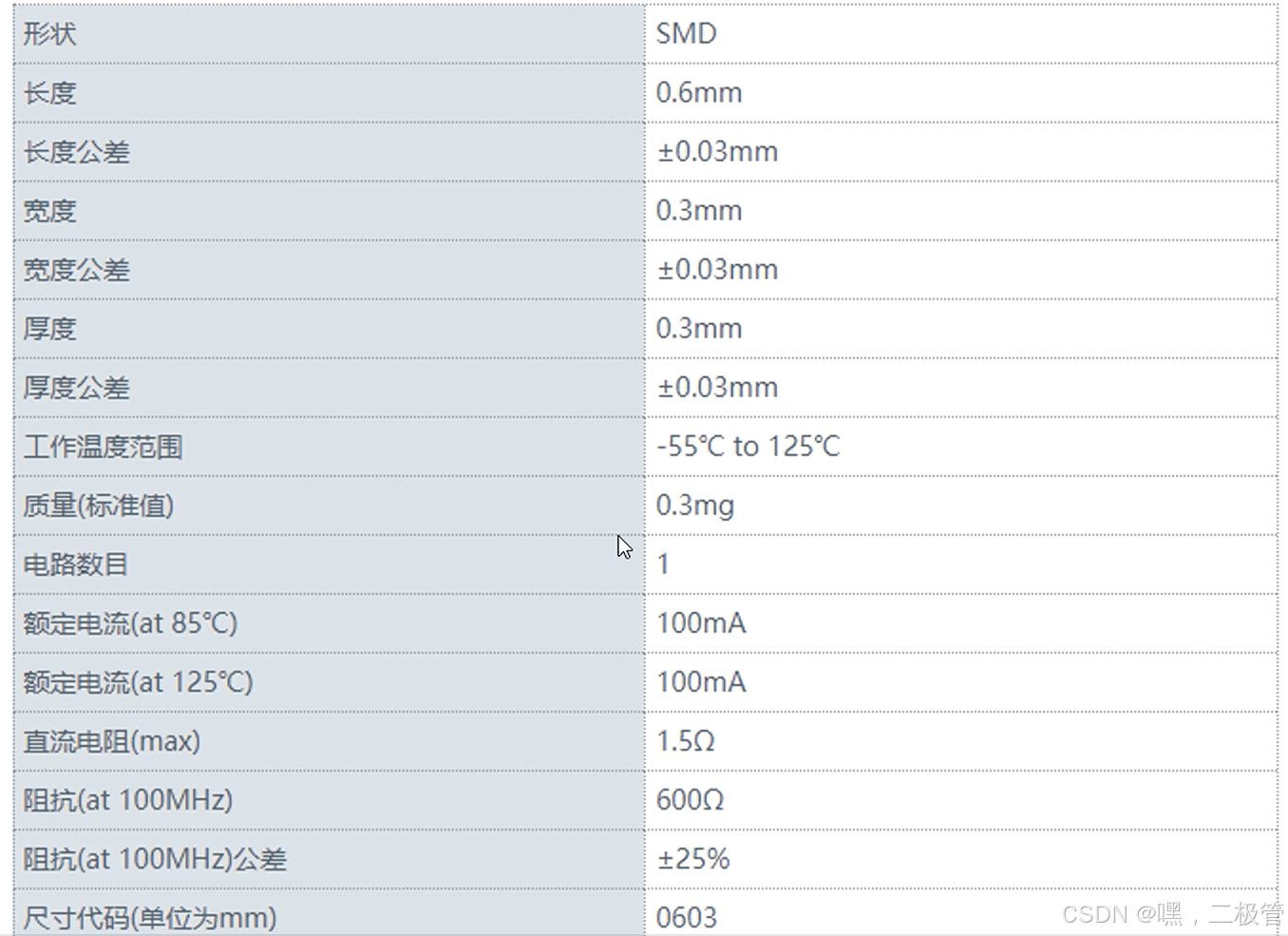

选型：

蓝线和绿线的交点（二战转折点）， 蓝线和红线时谐振频率点

在转折点以下成感性，转折点以上成阻性，再谐振频率点往后就成容性了。

我们所需的频率要远小于这个点， 噪声频率要大于转折点

要正确的选择磁珠，必须注意以下几点:
（a) 不需要的信号的频率范围为多少；
（b) 噪声源是谁；

（c）需要多大的噪声衰减；
（d）环境条件是什么 (温度，直流电压，结构强度);
（e）电路和负载阻抗是多少；
（f）PCB 板上空间大小适合放置的磁珠尺寸。
