ConstraintLayout约束布局

介绍

ConstraintLayout 是 Android 中一种强大的布局方式，允许你在布局中通过约束的方式定义视图之间的相对关系，提供了更灵活且高效的布局功能。

基础操作

添加约束

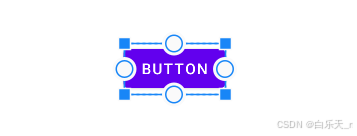

添加一个控件，将控件拖动到编辑区中，鼠标单击控件，控件上下左右会出现四个空心圆圈，代表可添加的约束

鼠标移动到圆圈上，可以左键进行拖动，可以移动到父布局来添加约束

去除约束

选中控件，右侧Layout栏目里，可以通过单击如下×来去除该方向上的约束

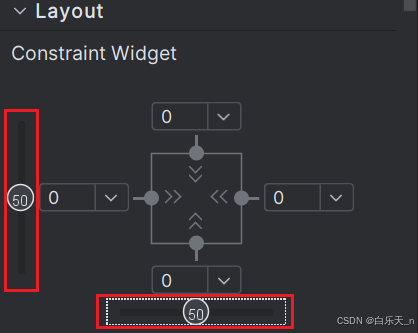

设置水平方向和垂直方向上的距离百分比

拖动下图中的水平条和垂直条来设置控件的位置

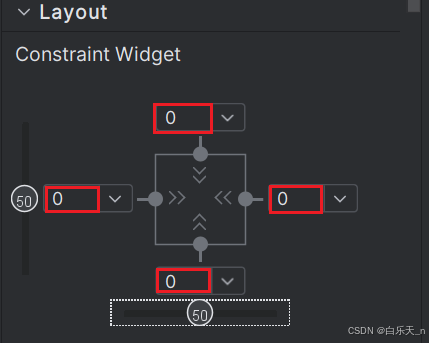

设置父布局边缘间距

如下图中的四个值为他们对应方向上的边缘间距

控件间约束

约束不止可以添加在父布局中，也可以将一个控件的约束添加到另一个控件上，约束方法同上面的一样

高级约束

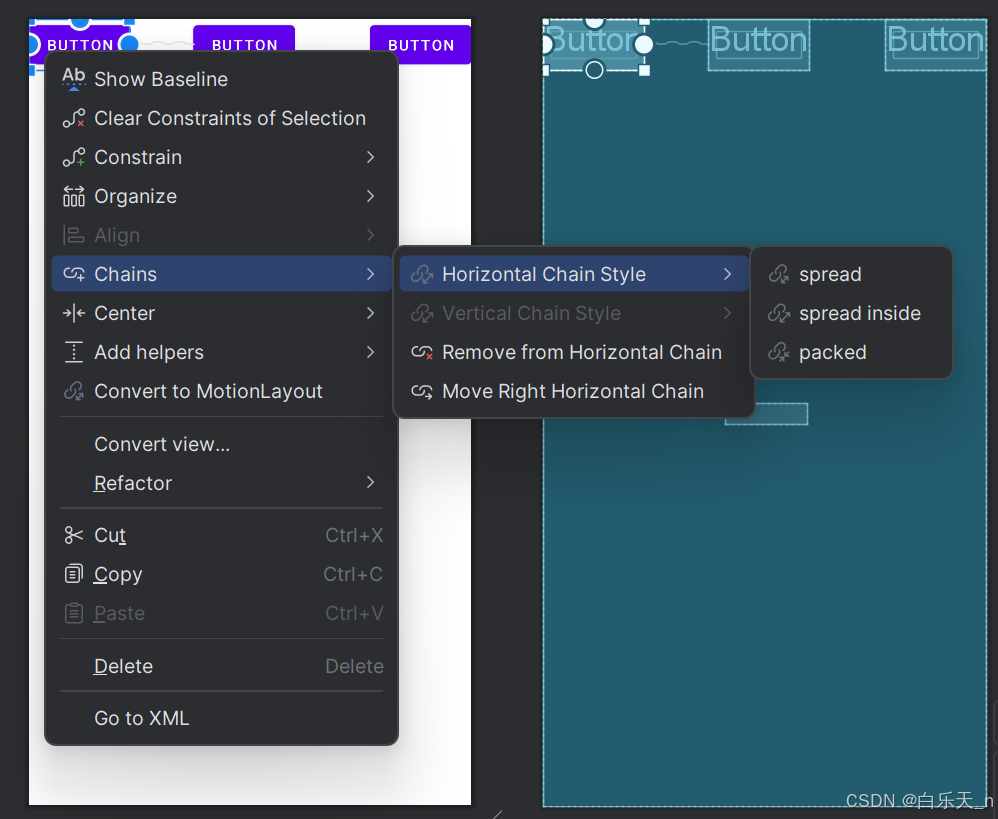

Chains

选中多个控件，右键->Chains->Create Horizontal Chains

有三种分配方式spread、spread inside、packed

• spread：控件包括第一个控件和最后一个两边均匀分配
• spread inside：第一个控件和最后一个控件两边不分配空间
• packed：所有控件挨在一起，第一个控件和最后一个控件两边均匀分配父控件的剩余空间

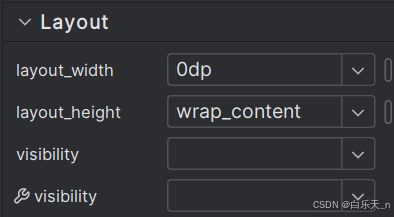

尺寸约束

在其他布局中，控件的尺寸单位有wrap_content、dp固定值、match_parent三种值，在约束布局中的控件还可以给其设置MATCH_CONSTRAINT(0dp)，该值的含义代表约束尺寸，即控件的尺寸由其左右两边的约束来控制。

其他更详细的内容见：ConstraintLayout约束布局最全解析
