UML-篮球比赛模型类图

题目：

假设你是一个系统分析员，要建立篮球比赛模型。现在你正在会见一名教练员来了解比赛规则情况。谈话的过程可能如下:

分析员：“教练，请大致介绍一下篮球比赛”

教练员:“比赛的目标是要把篮球投入蓝框并且要尽量比对手得更多的分。每个篮球队由5名队员组成:两名后卫、两名前锋和一名中锋。每个队要将球推进到篮框附近，将篮球投中篮框。”

分析员:“如何将球推进?”

教练员:“通过运球和传球。但是某一方必须在规定的进攻时间内投篮。”

分析员:“规定的进攻时间?”

教练员:“是的，在某一方获得控球权后，必须在规定的进攻时间内投篮。美国职业篮球比赛是24秒，国际篮球比赛是30秒，美国大学篮球比赛是35秒。”

分析员: “如何计算篮球比赛得分？

教练员: “三分线之内每投中一次篮框得两分，三分线之外投中一次得三分。一次罚球得一分。顺便说一下，罚球是对方犯规后判罚的投球。如果某一个队员犯规，则比赛暂停，由被侵犯的队员在罚球线处罚球。”

分析员: “再详细说明一下每个篮球队员在比赛中的情祝好吗?”

教练员: “后卫队员通常主要是运球和传球。他们一般都比前锋队员矮，前锋队员通常又比中锋矮。所有的队员必须都要能运球、传球、投球、抢篮板球，大部分抢篮板球和中距离投篮都由前锋队员完成，而中锋通常离篮框最近，一般由他来篮下进攻。”

分析员:“场地大小如何?另外，每场比赛时间是多少?”

教练员:“国际比赛场地为28米长、15米宽。篮框离地面3.05米高。在美国职业篮球比赛中，一场比赛为48分钟，分为4节，每节12分钟。在美国大学和国际比赛中，一场比赛40分钟，分为上下两个20分钟的半场。有专门的比赛时钟记录比赛还剩下多少时间。

下面是你在对话中发现的名词:篮球(Ball),篮框（Basket ),篮球队(Team )、队员( Player)、后卫队员(Gurad )、前锋队员(Forward)、中锋( Center )、投球(Shot )、规定的进攻时间 (Shot Clock)、三分线(three-point line) ,罚球(free throw )、犯规(Foul )、罚球线（free-throw 1ine）、球场（Court）、比赛时钟(Game Clock)。

还有一些动词:投篮（shoot)、推进( advance }、运球(dribble )、传球(pass)、犯规（Foul)、抢篮板球(rebound)。你还可得到上述名词的一些附加信息—例如每个位置的队员的相对高度、篮球场大小、进攻时间以及比赛时间。

最后，根据常识可以为这些类建立一些属性和操作。例如，通常球类都有体积(volume )和直径(diameter)等属性。

使用这些信息，建立一个类图。

分析：

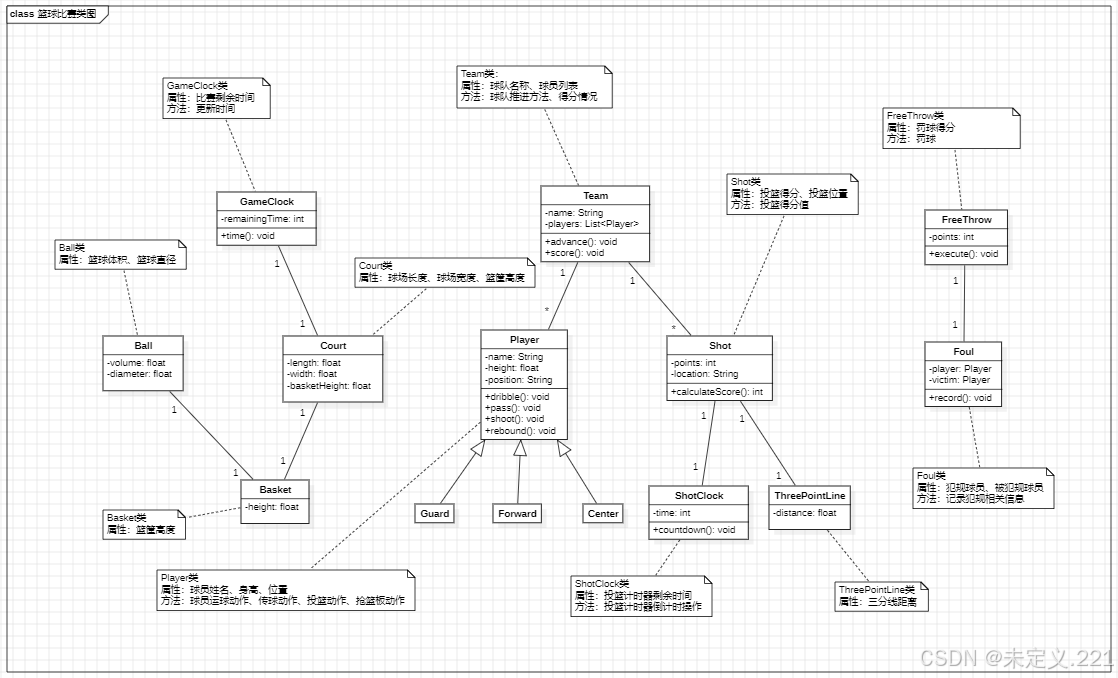

这张篮球比赛模型类图展示了一个篮球比赛管理系统的类结构。以下是各个类的详细描述：

1. **GameClock类**
   - 属性：比赛剩余时间（`-remainingTime: int`）
   - 方法：更新时间（`+time(): void`）

2. **Team类**
   - 属性：球队名称（`-name: String`），球员列表（`-players: List<Player>`）
   - 方法：球队推进方法（`+move(): void`），得分情况（`+score(): void`）

3. **Player类**
   - 属性：姓名（`-name: String`），身高（`-height: float`），位置（`-position: String`）
   - 方法：运球（`+dribble(): void`），传球（`+pass(): void`），投篮（`+shoot(): void`），抢篮板（`+rebound(): void`）

4. **Position类**
   - 属性：位置名称（`-name: String`）
   - 方法：位置相关操作

5. **Guard, Forward, Center类**
   - 这些类继承自Player类，表示不同位置的球员。

6. **Ball类**
   - 属性：篮球体积（`-volume: float`），直径（`-diameter: float`）

7. **Court类**
   - 属性：球场长度（`-length: float`），球场宽度（`-width: float`），篮筐高度（`-basketHeight: float`）

8. **Basket类**
   - 属性：篮筐高度（`-height: float`）

9. **Shot类**
   - 属性：投篮得分（`-points: int`），投篮位置（`-location: String`）
   - 方法：计算得分（`+calculateScore(): int`）

10. **FreeThrow类**
    - 属性：罚球得分（`-points: int`）
    - 方法：罚球（`+execute(): void`）

11. **Foul类**
    - 属性：犯规球员（`-player: Player`），被犯规球员（`-victim: Player`）
    - 方法：记录犯规（`+record(): void`）

12. **ThreePointLine类**
    - 属性：三分线距离（`-distance: float`）

13. **ShotClock类**
    - 属性：投篮计时器剩余时间（`-time: int`）
    - 方法：投篮计时器倒计时操作（`+countdown(): void`）

14. **ThreePointLine类**
    - 属性：三分线距离（`-distance: float`）

15. **GameClock类**（与前面重复，可能是图中错误）
    - 属性：比赛剩余时间（`-remainingTime: int`）
    - 方法：更新时间（`+time(): void`）

这些类通过继承、关联和聚合关系共同构成了一个完整的篮球比赛管理系统模型。

篮球比赛模型对象图请参照：篮球比赛模型对象图
