OSPF优化

OSPF的优化主要目的是为了减少LSA的更新量

• 路由汇总-----可以减少骨干区域的LSA数量

• 特殊区域-----可以减少非骨干区域的LSA数量

OSPF路由汇总

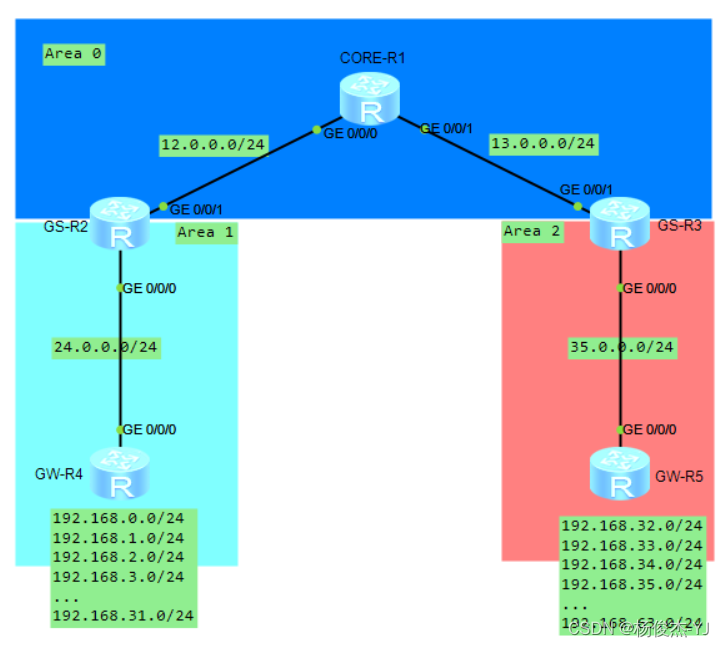

域间路由汇总

域间路由汇总在ABR设备上进行操作

[GS-R2-ospf-1-area-0.0.0.1]abr-summary 192.168.0.0 255.255.224.0
[GS-R3-ospf-1-area-0.0.0.2]abr-summary 192.168.32.0 255.255.224.0

    域间路由汇总实质上是通过ABR设备上对区域之间传递的三类LSA进行汇总，并且其影响的是除了明细路由所在区域的其他区域的路由表信息。

注意：域间路由汇总只能汇总ABR设备自身通过1类、2类LSA信息学习到的路由信息。

当执行了路由汇总操作后，站点内这条汇总路由所涵盖的所有明细路由当中，只要有一条明细路由有效，则该汇总路由有效。当所有明细路由均失效后，这条汇总路由才会失效。

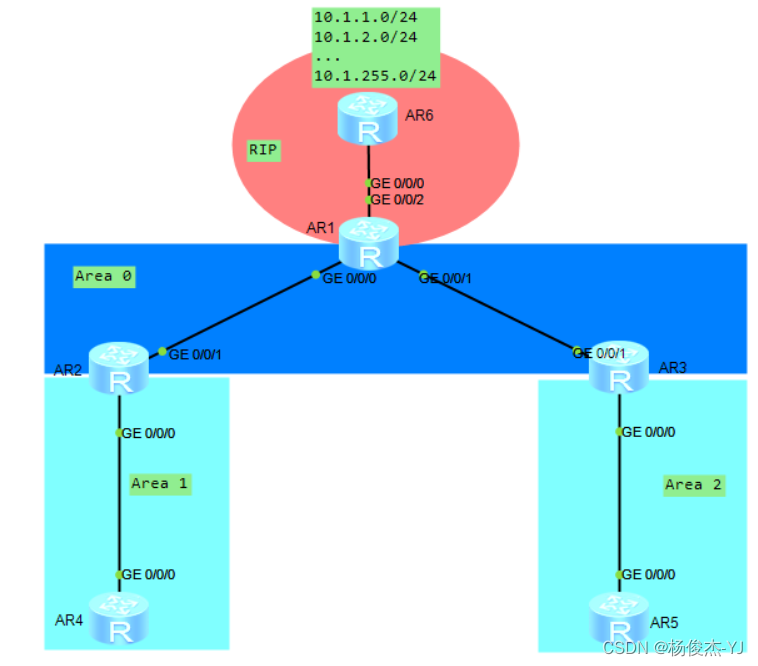

域外路由汇总

域外路由汇总实质上是在ASBR上，通过重发布时，将导入进来的五类/七类LSA进行修改。

[r1-ospf-1]asbr-summary 10.1.0.0 255.255.0.0

五类LSA汇总后的开销值计算方法：

• Type-1

  • 汇总后的五类LSA中的开销值等于所有明细路由开销值中最大值

• Type-2

  • 汇总后的五类LSA中的开销值等于所有明细路由开销值最大值+1

OSPF特殊区域

• 成为第一类特殊区域的条件------末梢区域

  1. 不能是骨干区域

  2. 不能存在Vlink

  3. 不能存在ASBR

• 成为第二类特殊区域的条件

  1. 不能是骨干区域

  2. 不能存在Vlink

  3. 必须存在ASBR

末梢区域----Stub Area

• 当一个区域称为末梢区域后，则该区域不能再学习4类和5类LSA
  • ABR设备不会在给该区域转发四类和五类LSA。

    该区域将会拒绝学习域外路由信息，但是其依旧具有访问域外路由的需求，所以，当称为stub区域后，该区域会自动产生一条指向骨干区域的3类缺省路由。---->由ABR设备进行下发路由信息。

[r5-ospf-1-area-0.0.0.2]stub        告诉该设备属于末梢区域
[r1-ospf-1-area-0.0.0.2]stub

特殊区域的配置，是该区域中所有设备都需要做的。

完全末梢区域----Totally Stub Area

在Stub区域的基础上，进一步拒绝三类LSA传播。

[r1-ospf-1-area-0.0.0.2]stub no-summary   ---仅在ABR设备上配置

  非完全末梢区域----NSSA

该区域在NSSA区域的基础上，进一步拒绝了3类LSA的产生，并且自动产生一条3类缺省LSA。

[r1-ospf-1-area-0.0.0.2]nssa no-summary   ---仅在ABR上配置

域内>域间>域外

在Totally NSSA区域中，会看到两条描述缺省路由的LSA，一条七类，一条三类。这两条LSA共存。

在NSSA区域中，对于第一台发布七类缺省路由的设备而言，会认为自己身上已经存在一条去往外部区域的路由信息，并且本地作为通告者，那么当它收到其他设备发送来的七类缺省LSA时，对该LSA仅接收不使用。-----华为通告该逻辑，实现防环机制。---->保留了NSSA区域由ABR产生的七类LSA缺省路由。

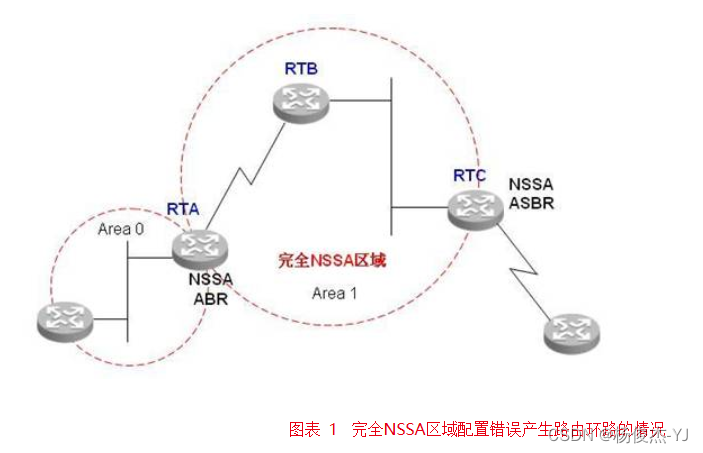

NSSA环路
