OSPF基础实验

杨俊杰-YJ

已于 2024-04-08 17:07:26 修改

阅读量405

点赞数 4

文章标签：网络

于 2024-03-31 17:46:32 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_74227828/article/details/137201747

版权

一、子网划分

三个环回当成一个网段

三个物理链路需要三个网段

共需要四个网段——借两位

192.168.1.0 /24——链路
192.168.1.0 /29
192.168.1.1------R1
192.168.1.2------R2
192.168.1.3------R3
192.168.1.8 /29
再借一位
192.168.1.8 /30------R3——R4
192.168.1.12 /30------R4——R5
192.168.1.16 /29
............
192.168.1.56 /29
192.168.1.64 /24——R1环回
192.168.1.128 /24——R2环回
192.168.1.192 /24——R5环回

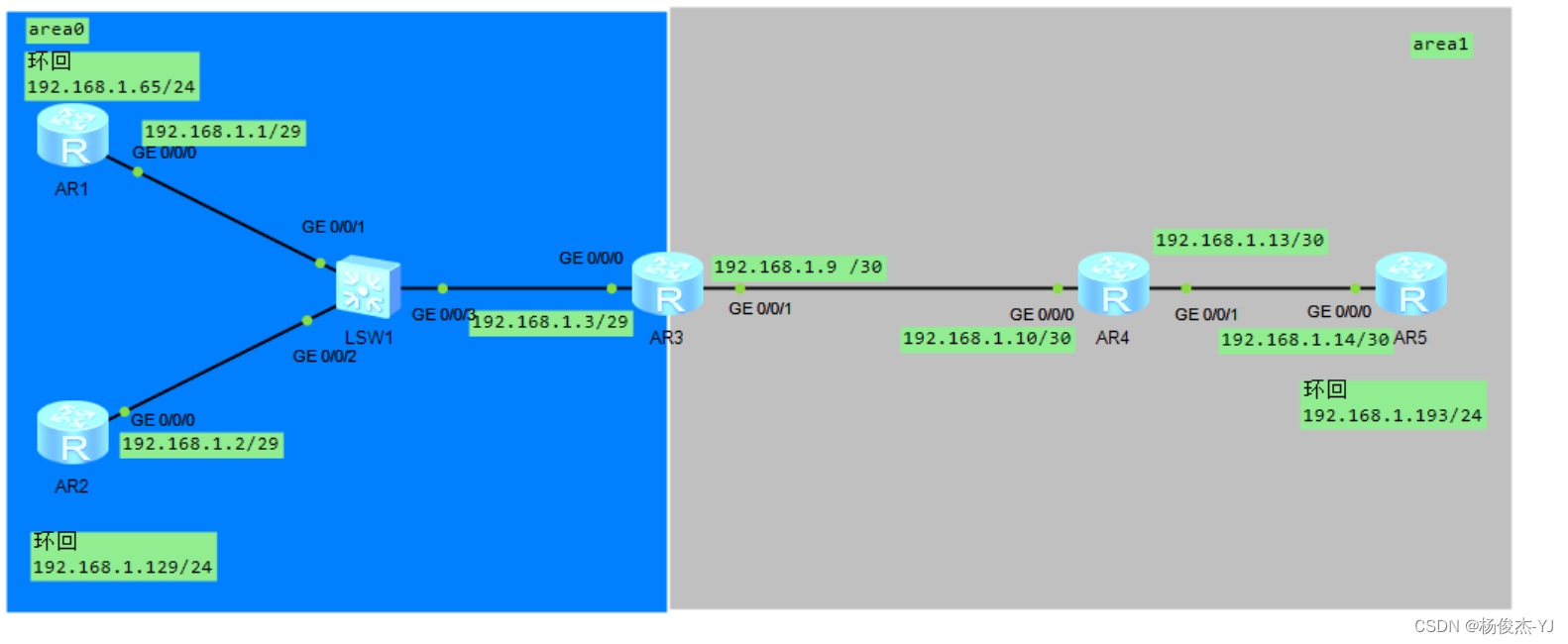

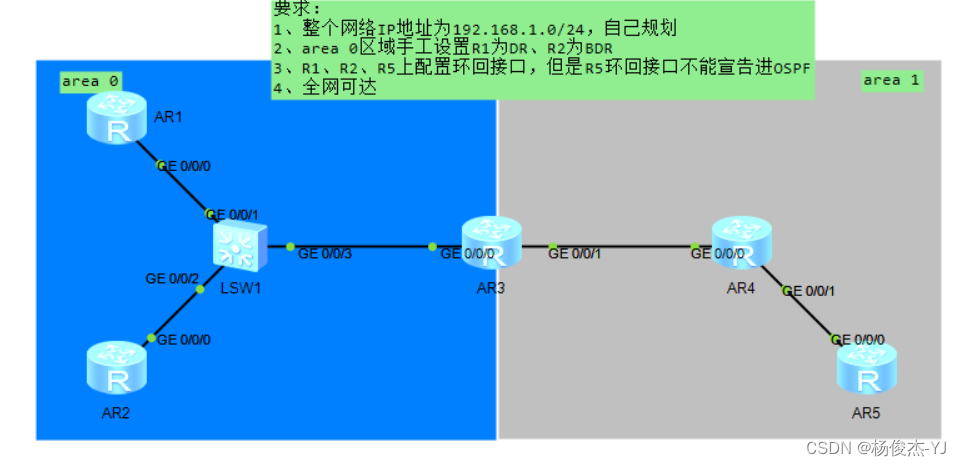

二、搭建拓扑

三、实验配置

AR1配置

<Huawei>sys
[Huawei]sys R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip ad 192.168.1.1 29
[R1]int LoopBack 0
[R1-LoopBack0]ip ad 192.168.1.65 24
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R1-GigabitEthernet0/0/0]ospf dr-priority 2  ----修改OSPF接口优先级、使R1为DR

AR2配置

<Huawei>sys
[Huawei]sys R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip ad 192.168.1.2 29
[R2]int LoopBack 0
[R2-LoopBack0]ip ad 192.168.1.129 24
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

AR3配置

<Huawei>sys
[Huawei]sys R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip ad 192.168.1.3 29
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip ad 192.168.1.9 30
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.1.3 0.0.0.0

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 192.168.1.9 0.0.0.0
[R3-GigabitEthernet0/0/0]ospf dr-priority 0

AR4配置

<Huawei>sys
[Huawei]sys R4
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip ad 192.168.1.10 30
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip ad 192.168.1.13 30
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255

AR5配置

<Huawei>sys
[Huawei]sys R5
[R5]interface g0/0/0
[R5-GigabitEthernet0/0/0]ip ad 192.168.1.14 30
[R5]int l 0
[R5-LoopBack0]ip ad 192.168.1.193 24
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 1
[R5-ospf-1-area-0.0.0.1]network 192.168.1.14 0.0.0.0
[R5-ospf-1]default-route-advertise always

四、测试

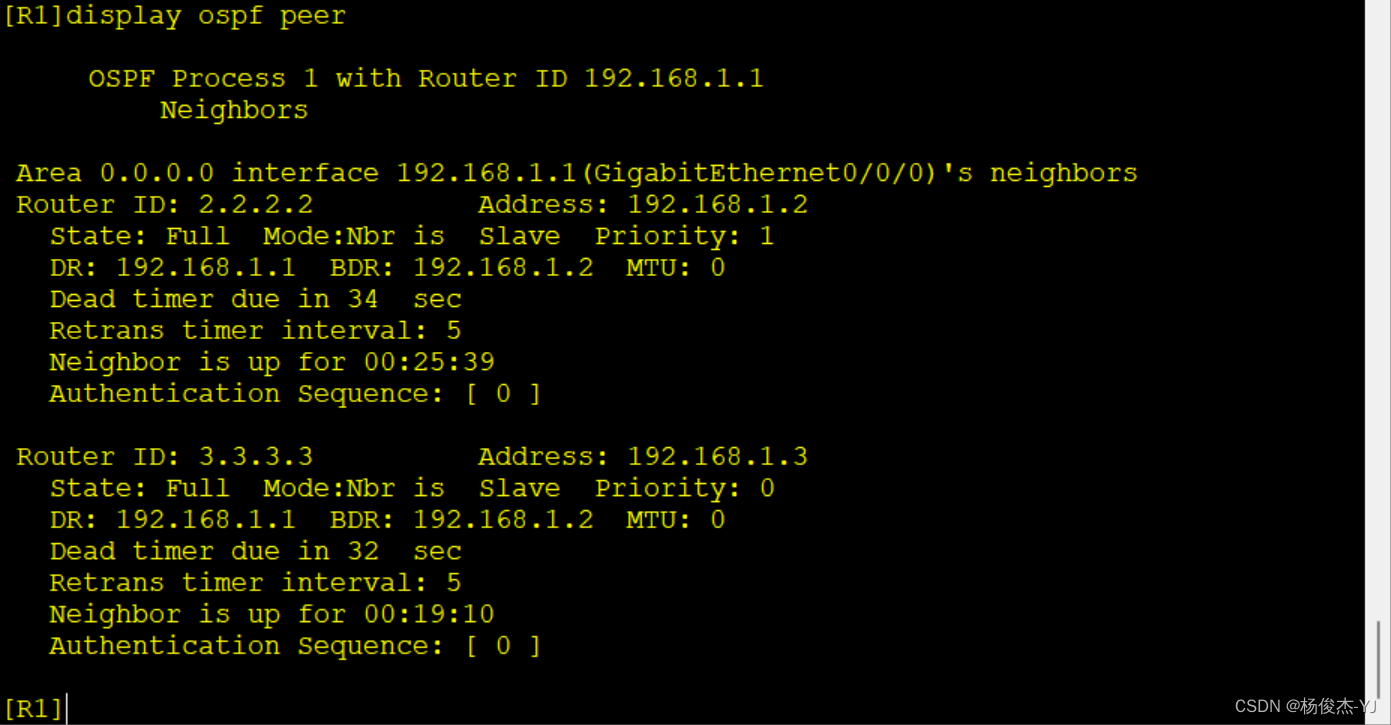

4.1 R1为DR 、R2为BDR

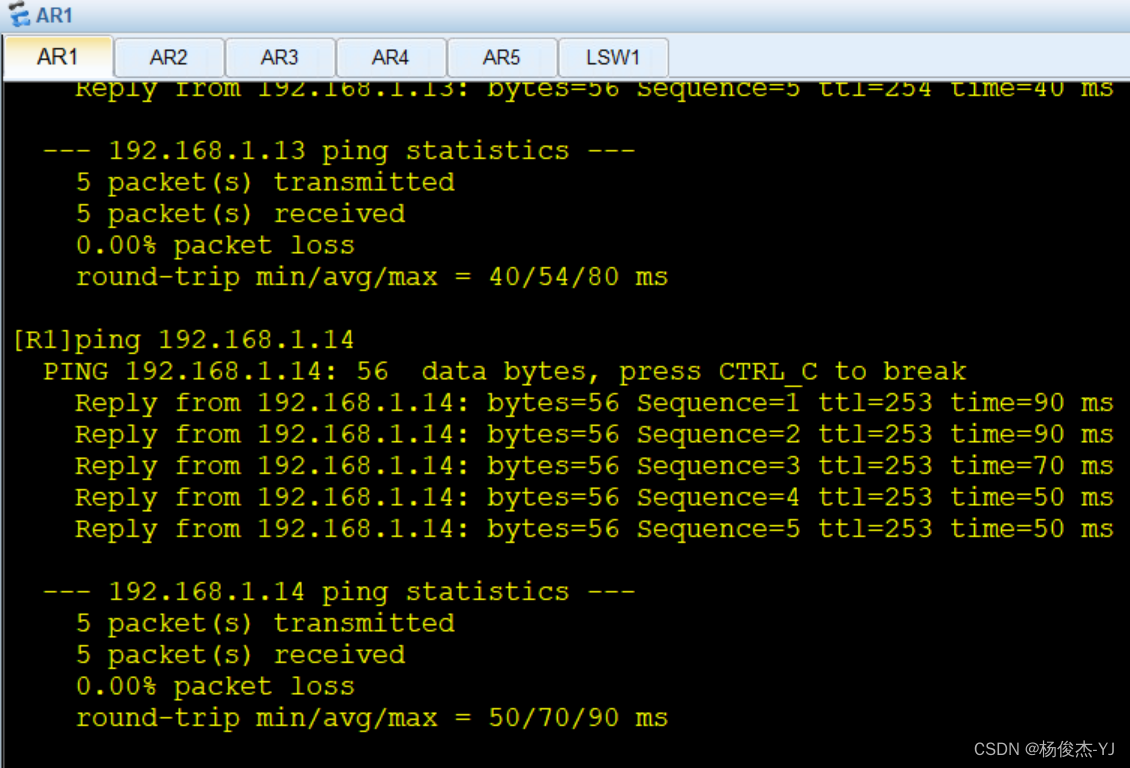

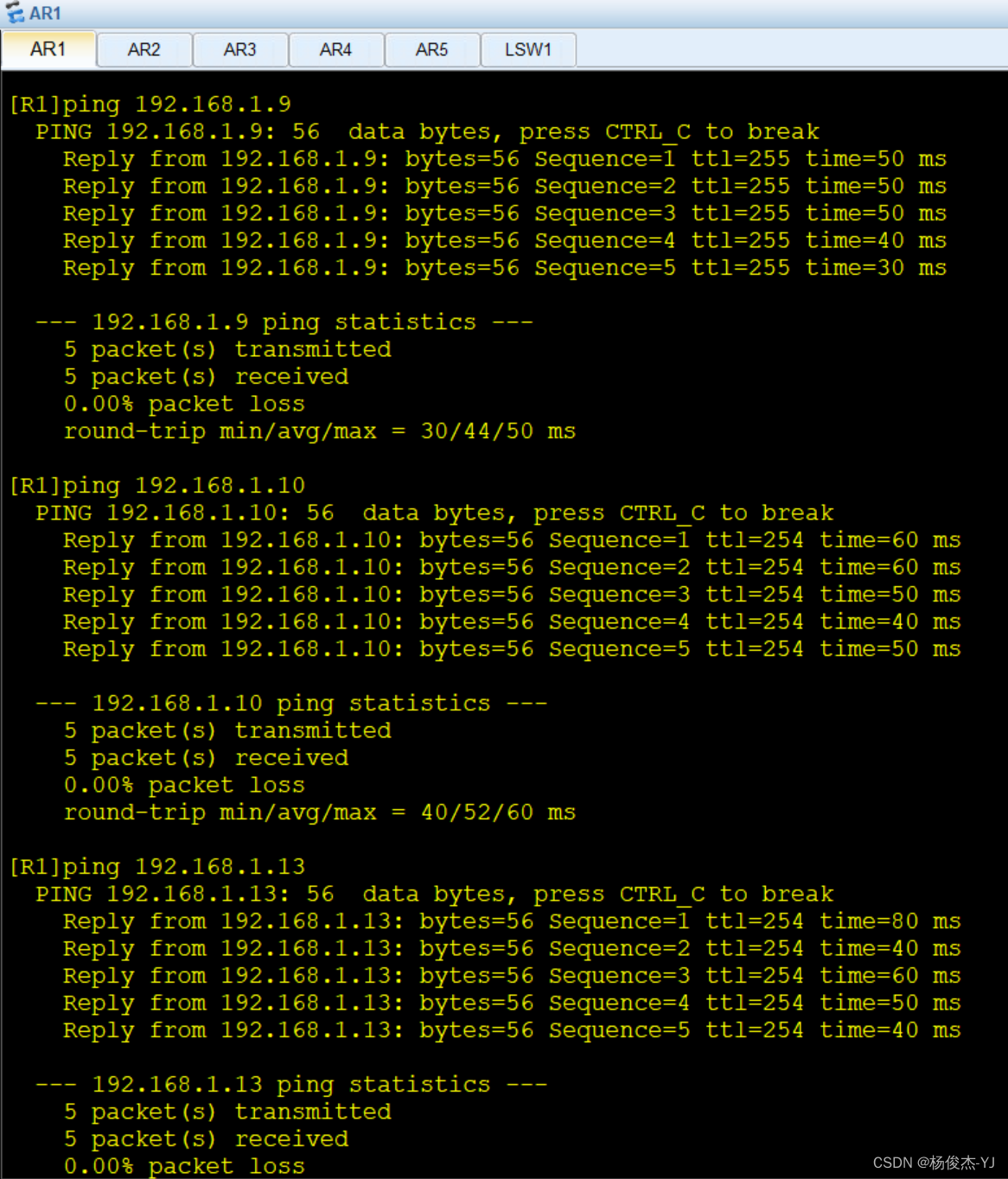

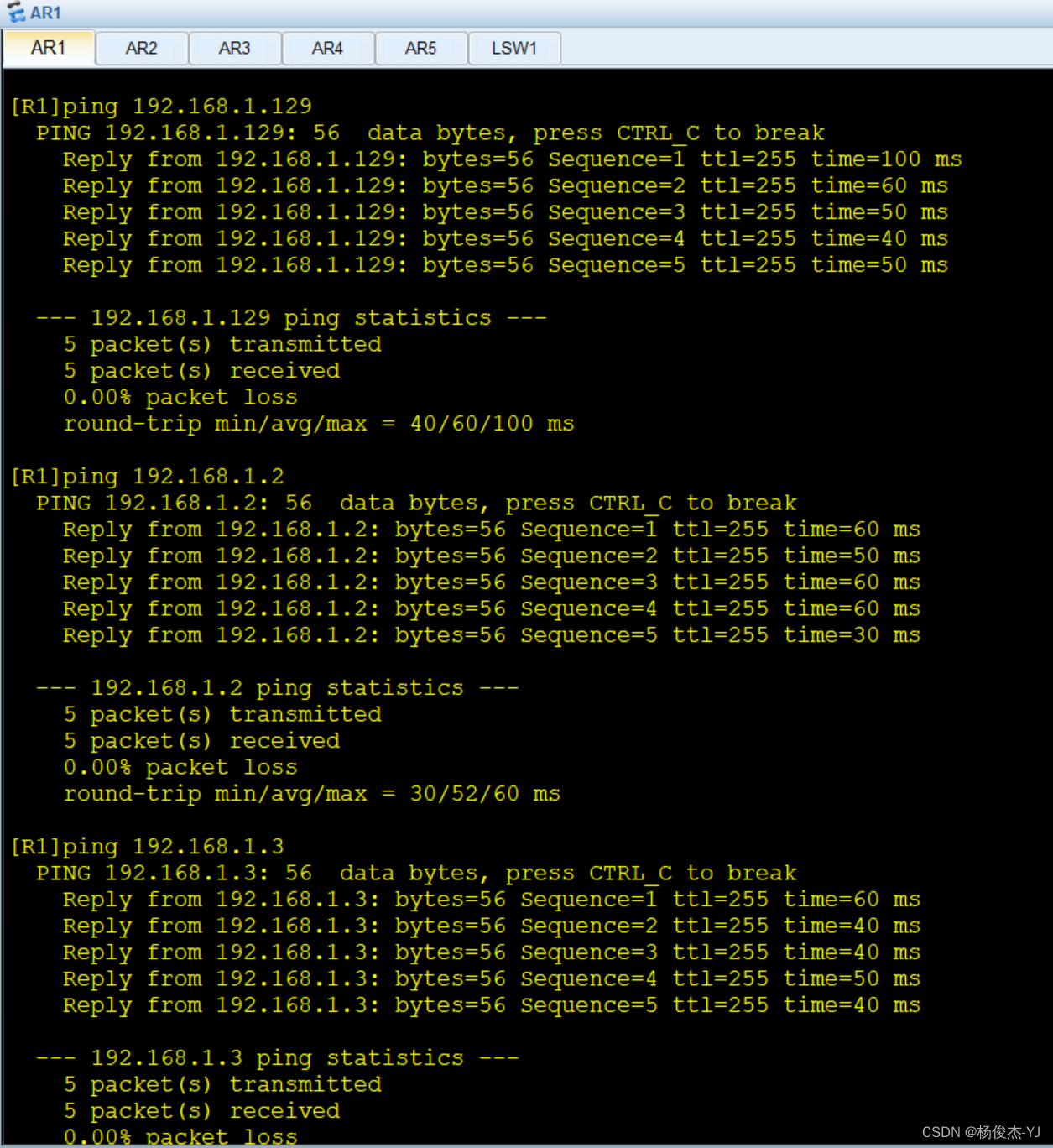

4.2全网可通

五、其他配置了解

[r1]display ospf peer ---查看邻居表
[r1]display ospf peer brief ---查看邻居简表
[r1]display ospf lsdb --查看LSDB
[r1]display ospf routing ---OSPF路由表

[r1-GigabitEthernet0/0/0]ospf dr-priority 2 ----修改OSPF接口优先级

缺省路由下放

[r5-ospf-1]default-route-advertise ----非强制性下放，要求本地必须存在一条缺省路由
[r5-ospf-1]default-route-advertise always ---强制性下放
[r1-ospf-1]silent-interface LoopBack 0 ----静默接口，配置为静默接口的接口，不会发送和接收OSPF报文

区域认证：

[r4-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

接口认证：

[r3-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123456
