文章通过两个实验展示了OSPF中ForwardingAddress(FA)在处理外部路由时的作用：FA为0时，路由器会考虑ASBR作为下一跳；FA非0时，路由器会直接使用FA地址作为下一跳。同时，还讨论了抑制接口对FA的影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

FA是Forwarding Address的简写。FA是ASBR通告的 Type 5 LSA中的字段，它的作用是告诉OSPF域内的路由器如何能够更快捷地到达LSA 5所通告路由的下一跳地址，以免OSPF内部路由器在广播网络上以ASBR为下一跳，再由ASBR自己转发到正确的下一跳，而产生额外的路由。就5类LSA而言，FA有0或非0两种情况。

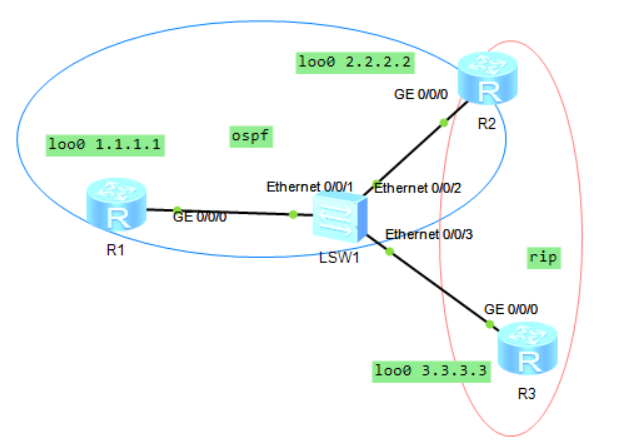

这是第一个实验，R1 R2运行ospf在区域0，R2 R3运行rip。

下面是路由的配置：

R1:
sys
sysname R1
int loop 0
ip add 1.1.1.1 24
int g0/0/0
ip add 192.168.123.1 24
q

ospf router-id 1.1.1.1
area 0
net 1.1.1.1 0.0.0.0
net 192.168.123.1 0.0.0.0
q

R2:
sys
sysname R2
int loop 0
ip add 2.2.2.2 24
int g0/0/0
ip add 192.168.123.2 24
q

ospf router-id 2.2.2.2
area 0
net 2.2.2.2 0.0.0.0
net 192.168.123.2 0.0.0.0
q

rip
version 2
net 192.168.123.0
q

R3:
sys
sysname R3
int loop 0
ip add 3.3.3.3 24
int g0/0/0
ip add 192.168.123.3 24
q

rip
version 2
net 3.0.0.0
net 192.168.123.0
q

配置完成后，在 R2 上做 RIP 与 OSPF 协议的双向引入。

R2：
ospf
import-route rip
q

rip
import-route ospf
q

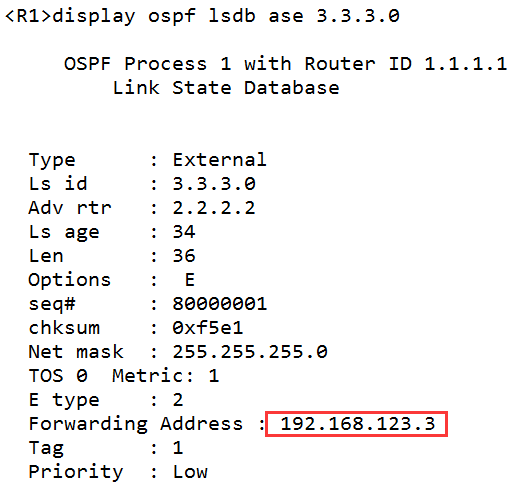

在R1 上查看数据库，“display ospf lsdb ase 3.3.3.0”， Forwarding Address为非 0，R1 一跳即可到达 3.3.3.0 网段。

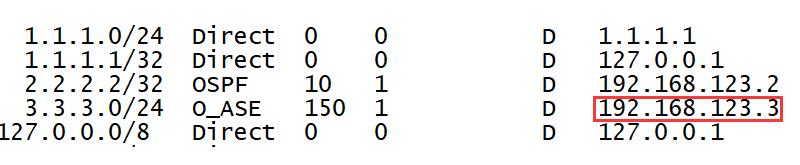

查看R1的路由表，通往3.3.3.0网段下一跳确实直接到R3。

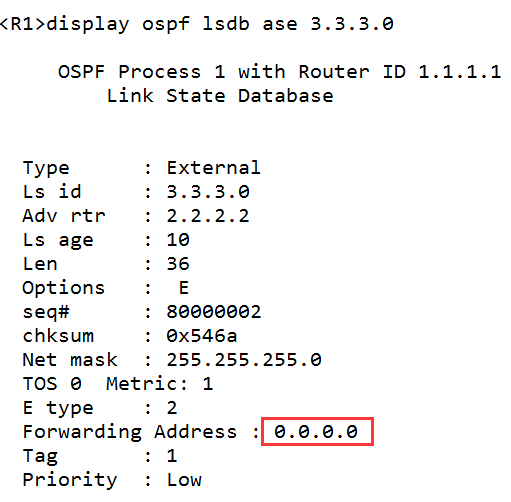

将R1和R2的OSPF网络类型由 broadcast 改为 P2P，再看R1的数据库，FA变为了0。

R1：
int g0/0/0
ospf network-type p2p
q

R2：
int g0/0/0
ospf network-type p2p
q

再查看 R1 的路由表，可以看到 R1 去往 3.3.3.0 ，下一跳为 R2 （ASBR）

结论：
1）在OSPF引入外部路由时，若产生的Type 5 LSA的FA地址为0.0.0.0，则其他路由器在计算到达该外部网络时，将考虑如何到达ASBR（即产生该Type 5 LSA的路由器）来计算出外部路由的下一跳地址。

2）在OSPF引入外部路由时，若产生的Type 5 LSA的FA地址不为0，则其他路由器在计算到达该外部网络时，将考虑如何到达该FA地址来计算出外部路由的下一跳地址。

＝＝＝＝＝＝＝＝

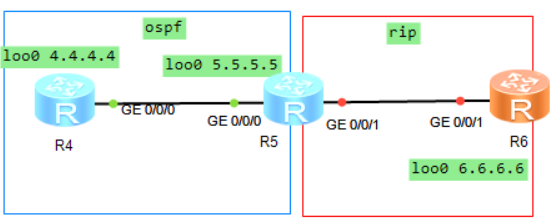

这是第二个实验，R4 R5运行ospf，R5 R6又运行rip。与上面的实验相比，R6 与R4之间没有物理连接。

下面是配置：

R4:
sys
sysname R4
int loop 0
ip add 4.4.4.4 24
int g0/0/0
ip add 192.168.45.4 24
q

ospf router-id 4.4.4.4
area 0
net 4.4.4.4 0.0.0.0
net 192.168.45.4 0.0.0.0
q

R5:
sys
sysname R5
int loop 0
ip add 5.5.5.5 24
int g0/0/0
ip add 192.168.45.5 24
int g0/0/1
ip add 192.168.56.5 24
q

ospf router-id 5.5.5.5
area 0
net 5.5.5.5 0.0.0.0
net 192.168.45.5 0.0.0.0
q

rip
version 2
net 192.168.56.0
q

R6:
sys
sysname R6
int loop 0
ip add 6.6.6.6 24
int g0/0/1
ip add 192.168.56.6 24
q

rip
version 2
net 6.0.0.0
net 192.168.56.0
q

在 R5 上将 RIP 进行引入到 OSPF 协议中，单向引入。

R5：
ospf
import-route rip

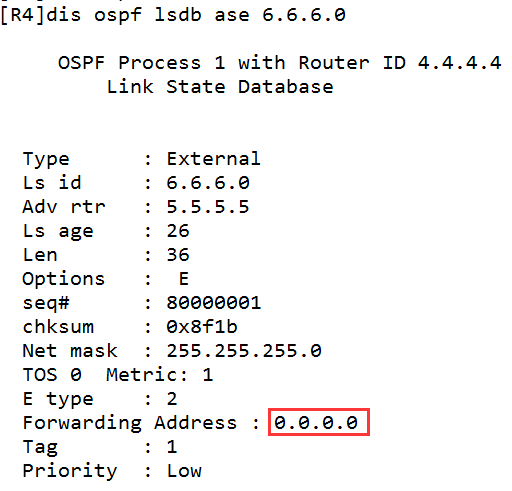

在R4 上查看 dis ospf lsdb ase 6.6.6.0 , FA 为全 0。

在 R5 上，把连接 R6的56网段也宣告进 OSPF 协议。

R5：
ospf
area 0
net 192.168.56.5 0.0.0.0

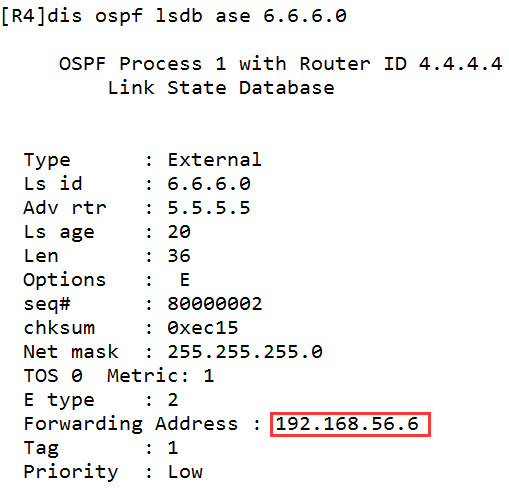

在 R4 上再次查看， dis ospf lsdb ase 6.6.6.0 , FA 为非 0。

在R5上把连接 R6 的接口设置为抑制接口

R5：
ospf
silent-interface g0/0/1

在 R4 上再次查看， “dis ospf lsdb ase 6.6.6.0”, 会发现FA 为 0。

结论：
若同时满足以下 3个条件：
1）引入的这条外部路由，其对应的出接口启用了OSPF
2）引入的这条外部路由，其对应的出接口未设置为 silent-interface
3）引入的这条外部路由，其对应的出接口的OSPF网络类型为broadcast 或 NBMA

则产生的Type 5 LSA，其FA地址非0，等于该引入的外部路由的下一条地址

注：如果FA非0，那么优选到FA地址 metric最短的路径，而且到FA的路由必须是OSPF域内或域间
