2.6.TCP链接管理机制|三次握手|四次挥手

知识引入：

端口号：

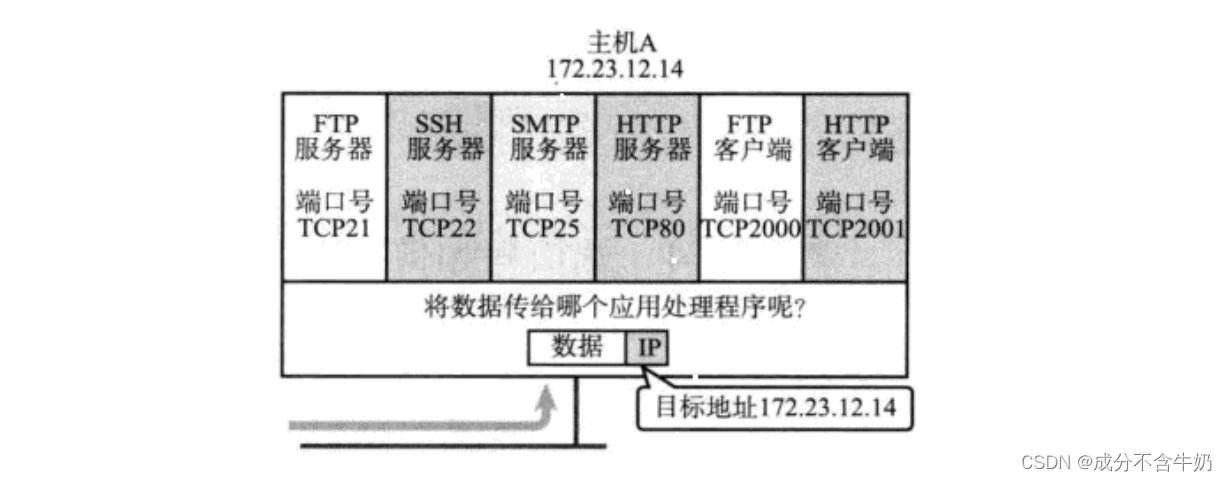

当应用层获得一个传输过来的报文时，这时数据包需要知道，自己应该送往哪一个应用层的服务，这时就引入了“端口号”，通过区分同一台主机不同应用程序的端口号，来保证数据传输的可靠性！

而我们在之前的学习知道，ip地址是唯一的地址标识，那么我们借助ip地址和端口号是不是就能找到网络中唯一的一台主机？答案是肯定的，这也就是传输层协议存在的意义之一！

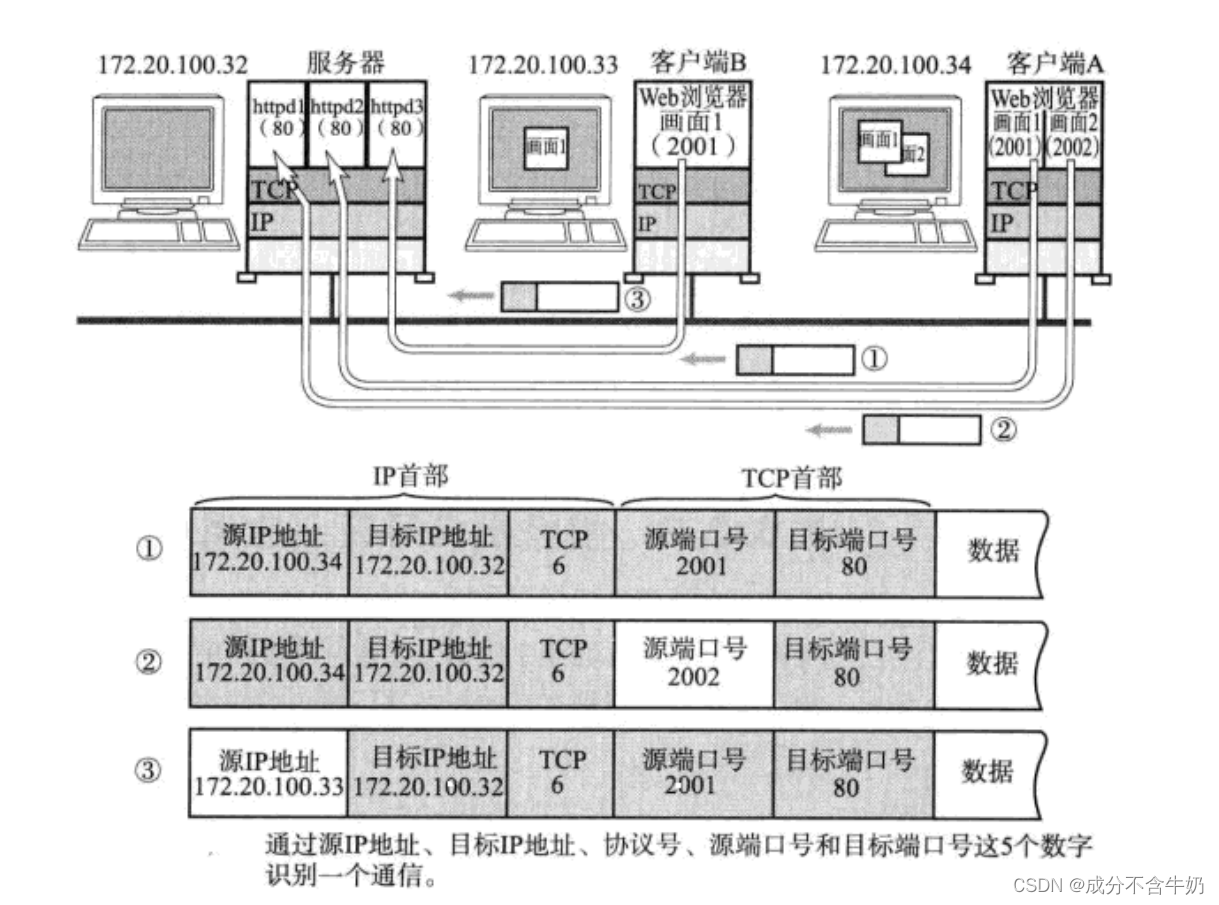

在TCP/IP协议中, 用 "源IP", "源端口号", "目的IP", "目的端口号", "协议号" 这样一个五元组来标识一个通信

如图我们通过源ip和源端口号，就知道信息是从哪来的，知道了目的ip和目的端口号就知道信息是去往哪里的。那么就能够实现网络中唯二的两个进程通过网络进行进程间通信了！！！

端口号划分：

0 - 1023: 知名端口号, HTTP, FTP, SSH等这些广为使用的应用层协议, 他们的端口号都是固定的.
1024 - 65535: 操作系统动态分配的端口号. 客户端程序的端口号, 就是由操作系统从这个范围分配的.

查看网络连接状态命令：

// -ntpl n-带数字 t-TCP协议 p-服务名称 l-只查看listen服务
sudo netstat -ntpl

// ss命令也可以查网络服务
ss -nltp

常用选项：

n 拒绝显示别名，能显示数字的全部转化成数字l 仅列出有在 Listen (监听) 的服務状态
p 显示建立相关链接的程序名
t (tcp)仅显示tcp相关选项
u (udp)仅显示udp相关选项
a (all)显示所有选项默认不显示LISTEN相关

1.UDP协议

1.1.UDP协议端格式

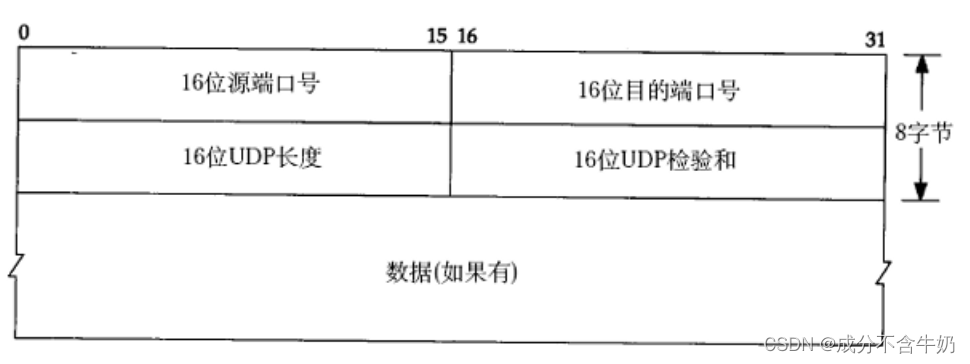

如图：UDP协议报文前8字节为UDP协议的报头，后面的即为有效载荷。

我们知道网络传输需要解决的四个问题：

报文如何将报头和有效载荷分离
有效载荷如何向上交付给对应应用层程序
报文内容是否完整
报文内容是否有误

联系UDP协议格式，我们发现以上四个问题对应：

解析固定报头长度来分开报头和有效载荷
再通过目的端口号将有效载荷交付给应用层服务
16位UDP长度对应着报文的长度（当长度不符时，直接丢包）
而16位UDP检验和检测是否在传输过程中出现0变成1、1变成0

通过UDP协议报头的设计，那么我们就解决了网络传输的4个问题，而在这里我们也能理解报头（协议）是一个结构化字段。

struct UdpHeader
{
    uint32_t src_port:16;
    uint32_t dest_port:16;
    uint32_t length:16;
    uint32_t check_sum:16;
}

又因为传输层是实现在操作系统中，也就是操作系统需要维护获得的UDP报文，需要对UDP报文实现“先描述再组织”

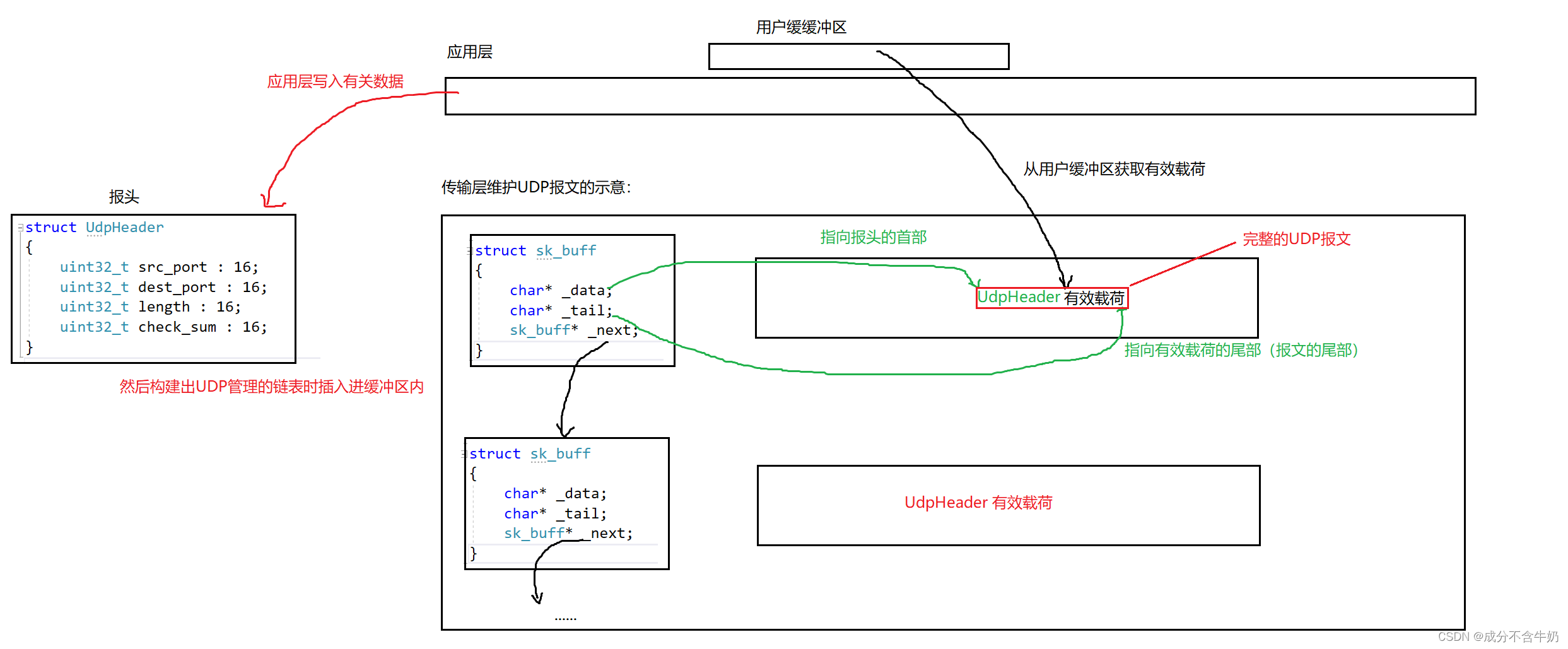

如图为：发送端如何形成UDP报文结构示意

首先应用层需要存在报头的结构化对象和管理报文信息的sk_buff结构化对象

当用户准备通过sendto进行发送时，通过bind函数将对应端口号写入进报头信息中，另外有效载荷写入sk_buff指向的缓冲区中，这时有tail执行有效载荷的尾，_data指向有效载荷的头部（_data-_tail即为有效载荷的长度）

传输层首先将_data向左移动8个字节，给UDP的报头放入，接着完善报头中的报文长度信息和check_num（通过二进制位运算）

最终就形成了一段UDP报文

因为系统中可能存在多份待发送的UDP报文，所以我们需要通过数据结构来管理这些报文。最终UDP协议就实现了！！！

当接收端接收到UDP报文时：

先分开报头和有效载荷（通过分离前8个字节数据），然后读取报头中的报文长度，就能找到有效载荷

通过对有效载荷进行二进制位运算，判断前后的check_num和为0，不为0就丢弃报文。

获取到报文后就可以通过对应端口，找到接受端的应用层服务

最终我们就完成了UDP通信！！！

1.2.UDP的特点

UDP传输的过程类似于寄信，为什么这么说呢，这和UDP的特点有关

无连接: 知道对端的IP和端口号就直接进行传输, 不需要建立连接;

不可靠: 没有确认机制, 没有重传机制; 如果因为网络故障该段无法发到对方, UDP协议层也不会给应用层返回任何错误信息;

面向数据报: 不能够灵活的控制读写数据的次数和数量;（应用层交给UDP多长的报文, UDP原样发送, 既不会拆分, 也不会合并; ）

我们在传输报文时，只要知道对端的地址就可以进行传输，不需要事先通知对方才能够寄信。另外，当我们写信出去后我们就无法获得这封信的状态，除非他被对方收到，并且返回收到信息给你。最终，信的寄和读都是一次的行为，跟你信里面写了多少内容无关，是一个整体。

值得注意的是：UDP协议允许报文最长为16位，也就是64k的大小，当我们传输的内容大于64k时，我们就需要多次将数据分为64kb的报文，接着不断传输。

2.TCP协议

TCP协议的学习任务十分繁重，建议慢慢品。

2.1.TCP协议格式

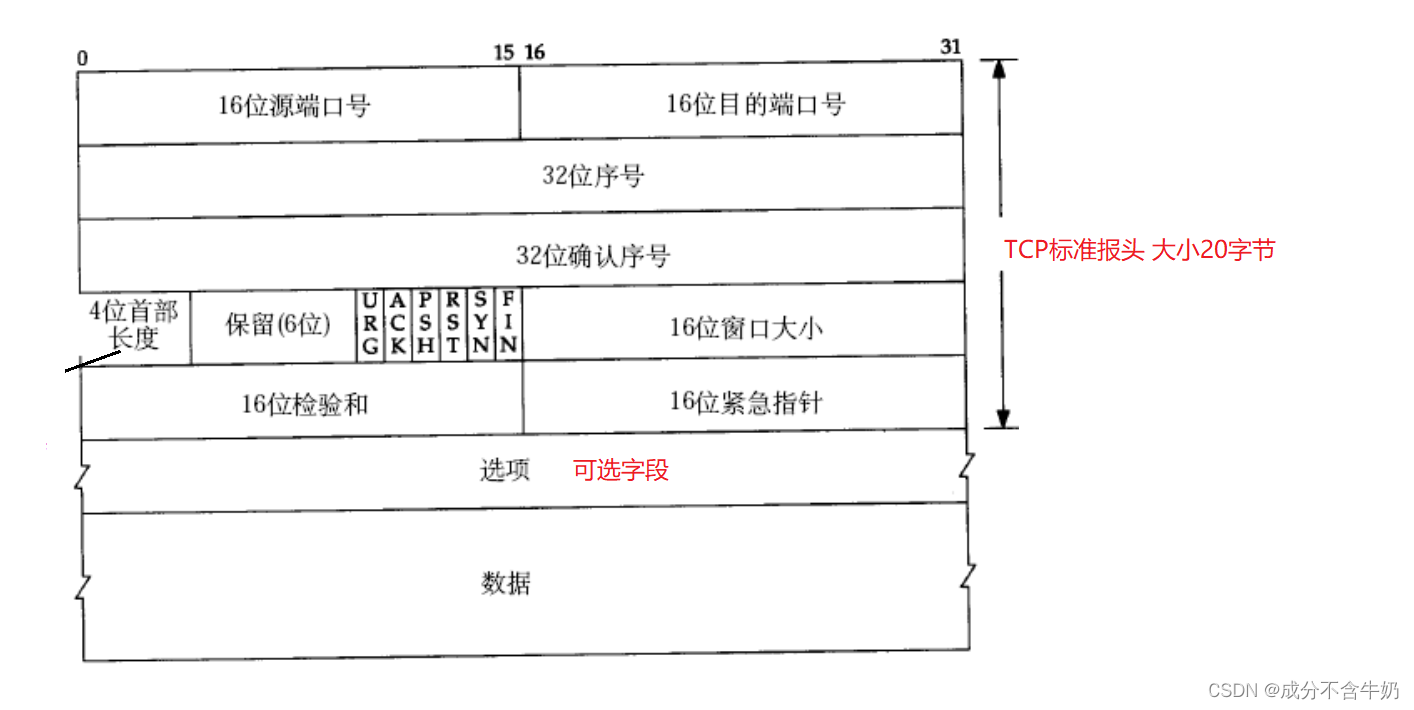

如图TCP协议格式明显复杂于UDP协议，接下来我们学习一下TCP协议中的重要字段。

ps：如果发现这些重要字段的学习过于抽象，可以大概记忆一下概念，结合下面的TCP机制学习！

选项

表示TCP协议标准报头携带的额外信息，用于增强TCP协议的功能和灵活性，大小为0-40字节（与4位首部长度有关）。

4位首部长度（4位TCP报头长度）

4位首部长度对应着0000-1111，即【0,15】，并且1单位对应着4个字节，所以最终4为首部长度对应着【0,60】字节。

在实际应用中4位首部长度是用来分离协议报头和有效载荷的！

首先当应用层获取到报文时，截取前20字节的标准报头，访问到4位首部地长度
获取到4位首部长度，如果4位首部长度为20（表示选项为空），那么后续数据就是有效载荷。如果大于20字节，说明需要截取大于部分之后为有效载荷

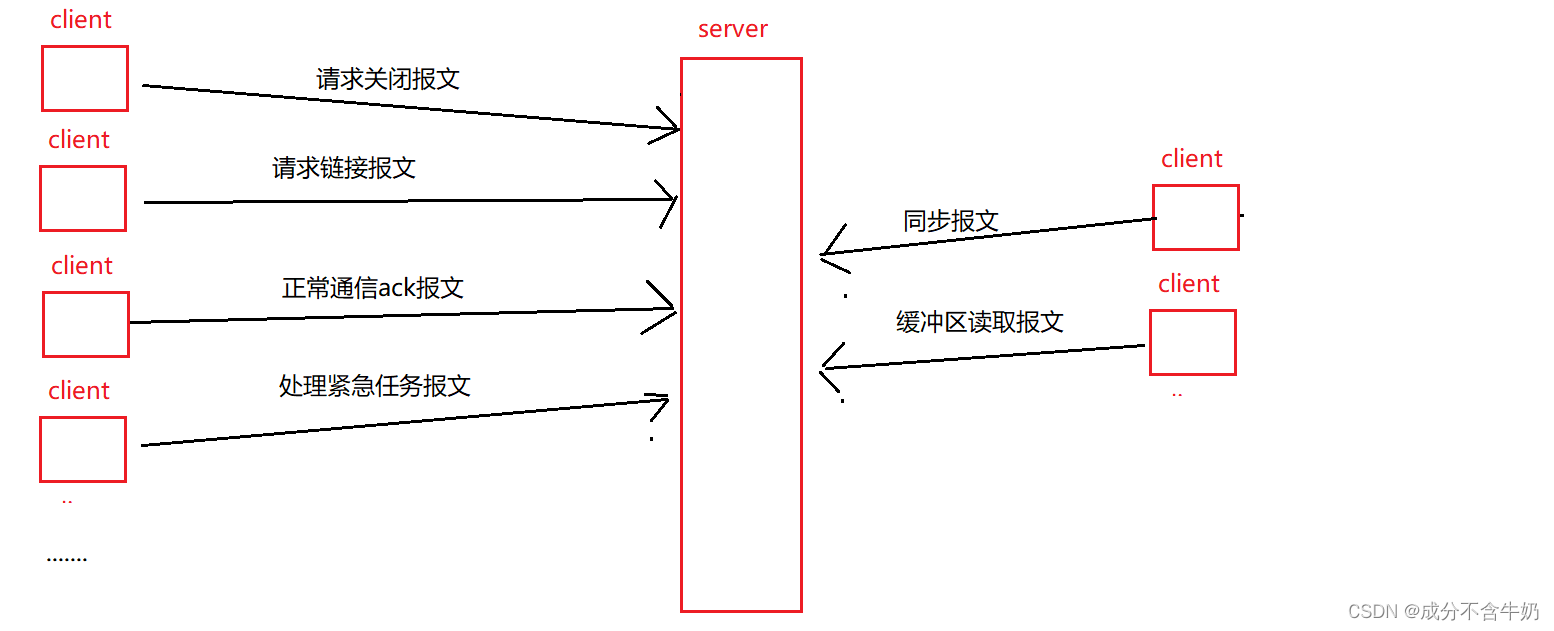

6位标志位

URG: 紧急指针是否有效（紧急任务报文）

ACK: 确认号是否有效（确认报文）

PSH: 提示接收端应用程序立刻从TCP缓冲区把数据读走（询问报文段）

RST: 对方要求重新建立连接; 我们把携带RST标识的称为复位报文段

SYN: 请求建立连接; 我们把携带SYN标识的称为同步报文段

FIN: 通知对方, 本端要关闭了我们称携带FIN标识的为结束报文段
