基于eNSP的vlan实验（相同网段不同vlan，hybird接口）

行云流水&

已于 2023-10-06 21:46:39 修改

阅读量362

点赞数

文章标签：网络 tcp/ip 服务器网络协议 wireshark 运维 udp

于 2023-09-27 17:32:48 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_72756184/article/details/133357863

版权

文章目录

一：实验目的
二：实验设备
三：实验内容
四：实验步骤
五：实验效果
六：原理
- （1）接收数据时
- （2）发送数据时
七：解析
- （1）PC1和PC3
- （2）PC1和PC2

一：实验目的

1.掌握hybird接口的用法
2.掌握hybird接口的配置方法

二：实验设备

交换机：S3700×1
终端：PC×3

三：实验内容

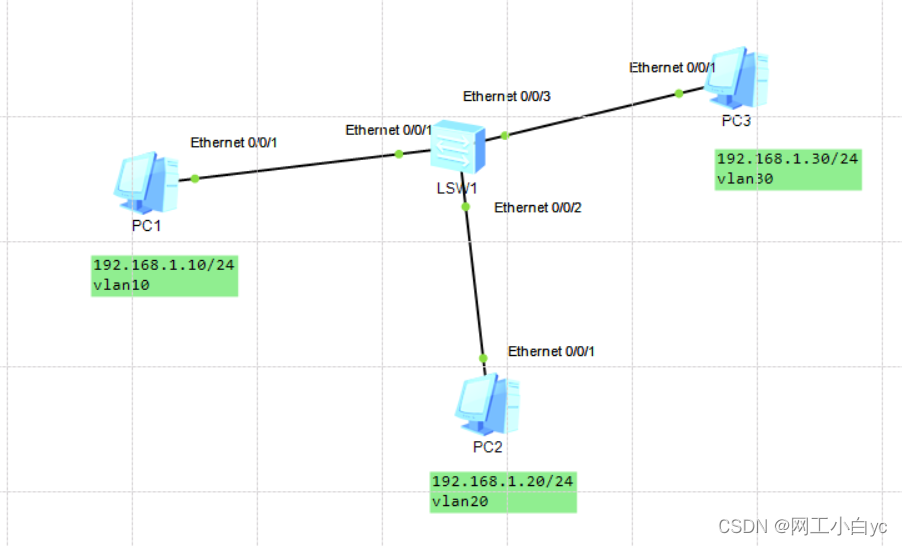

在这里插入图片描述
现在需求如下：
（1）PC1和PC3可以通信
（2）PC2和PC3可以通信
（3）PC1和PC2不能通信

四：实验步骤

1.组网

（1）搭建环境

按照如图所示搭建实验环境，并将设备启动。

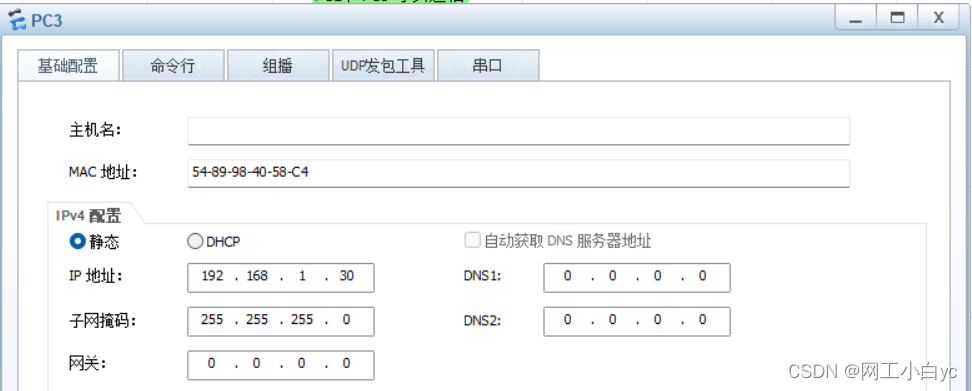

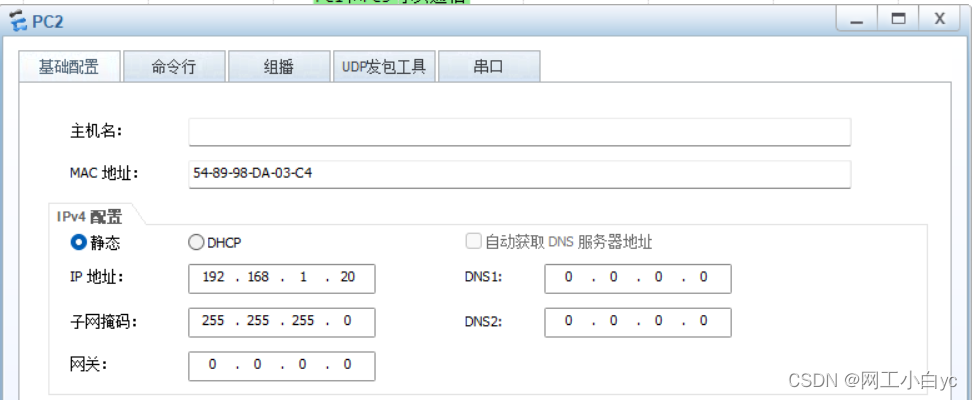

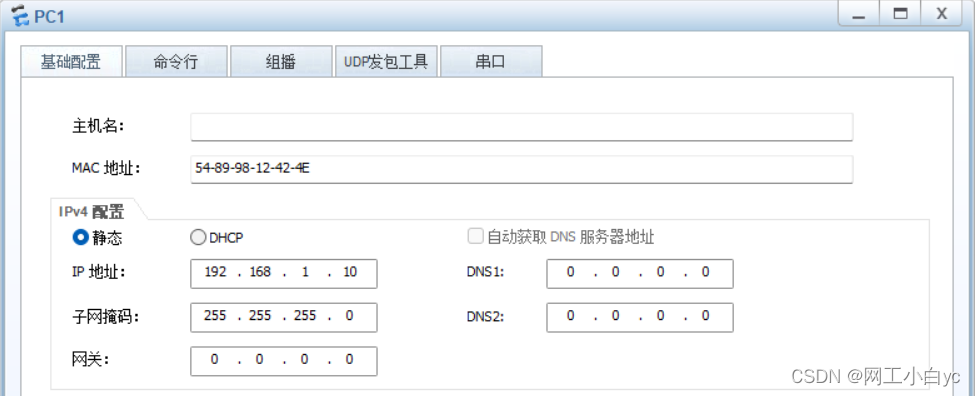

（2）设置各主机IP地址

在这里插入图片描述
