HCIP实验（BGP路由反射器和联邦）

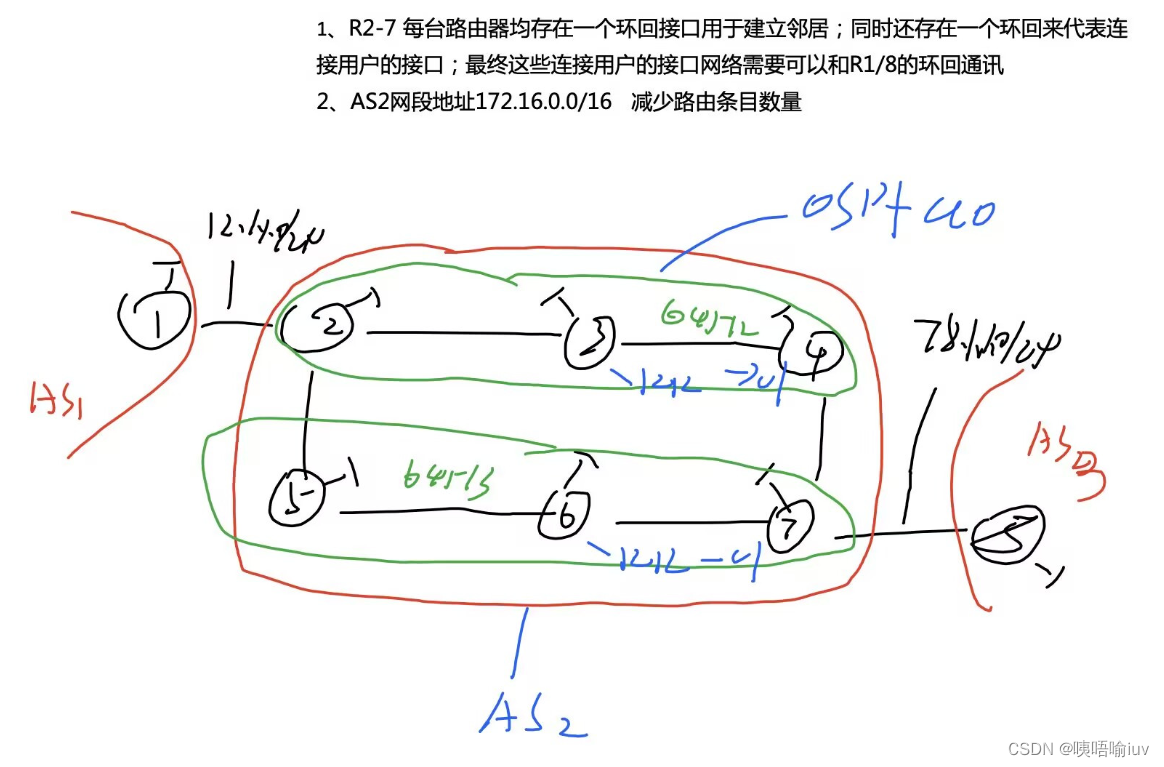

一、实验拓扑

 二、实验要求

 三、实验配置

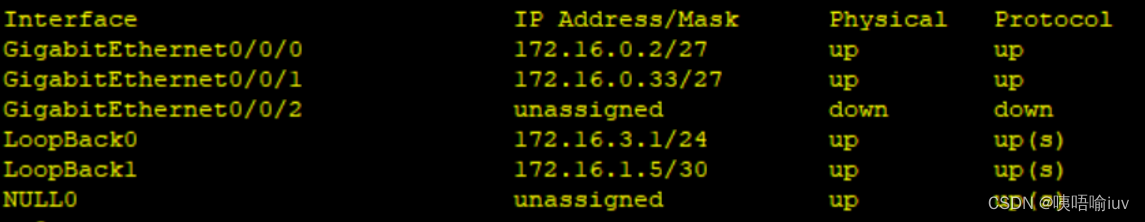

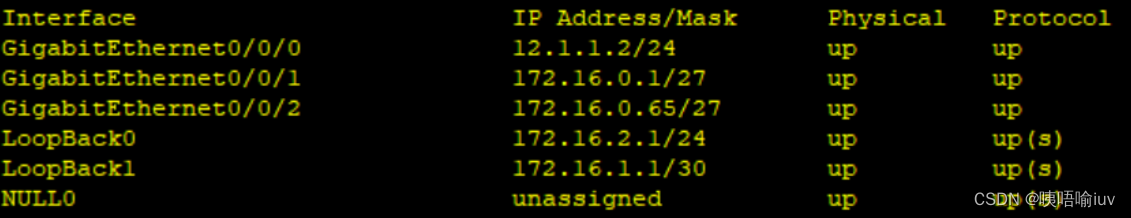

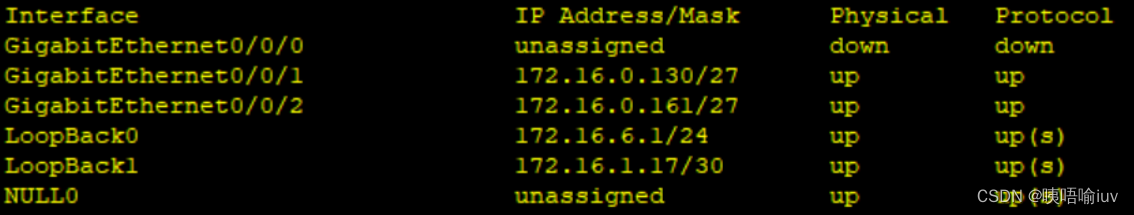

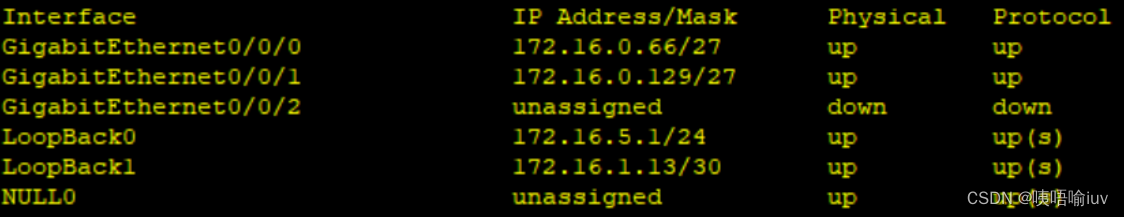

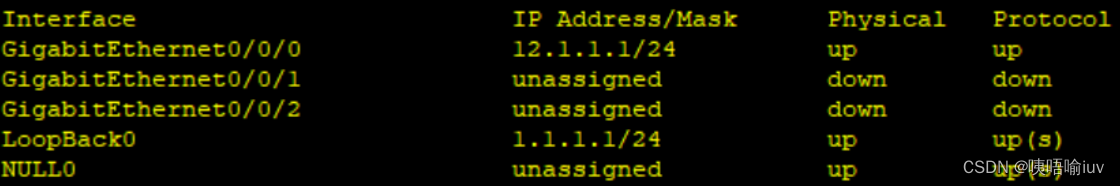

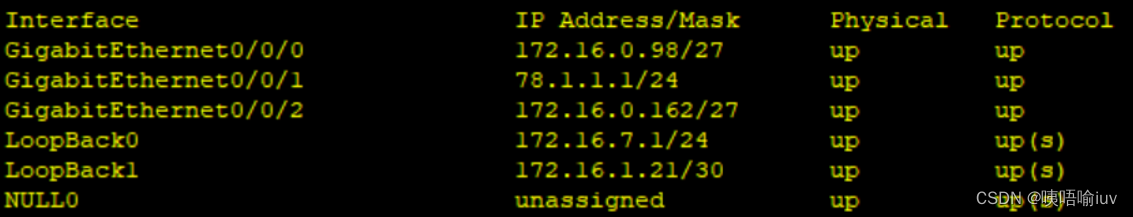

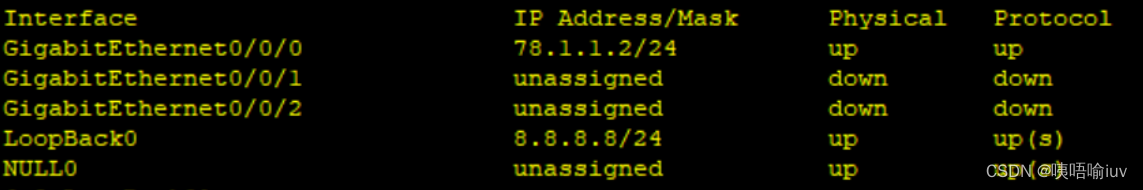

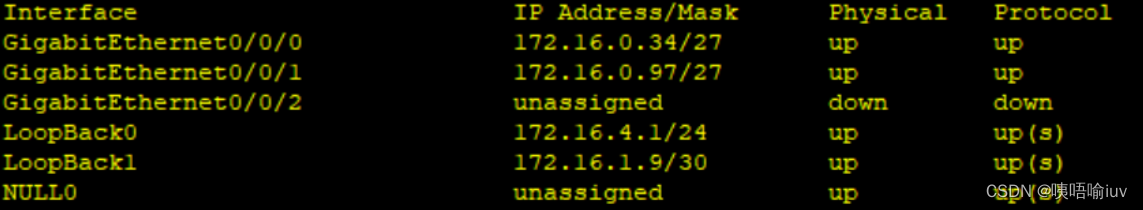

r1-r8











 开启AS2的ospf

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255


[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255


[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255


[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255


[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255


[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

 修改用户网段的工作方式（实验中的环回接口）路由器会连接用户，路由器会携带原有的掩码来进行传递，但在实验过程中，用户网段会用环回代替，导致在路由器之间传递的路由会以32位主机路由传递，所以我们为了接近实际工程，我们的解决办法是：将用户网段的环回接口工作方式改为broadcast。

[r1]int lo0
[r1-LoopBack0]ospf network-type broadcast

其他路由器类似。

BGP的配置：

[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2

[r2]bgp 64512
[r2-bgp]router-id 2.2.2.2
[r2-bgp]confederation id 2
[r2-bgp]confederation peer-as 64513
[r2-bgp]peer 12.1.1.1 as-number 1
[r2-bgp]peer 172.16.1.5 as-number 64512
[r2-bgp]peer 172.16.1.5 connect-interface LoopBack 1
[r2-bgp]peer 172.16.1.13 as-number 64513
[r2-bgp]peer 172.16.1.13 connect-interface LoopBack 1
[r2-bgp]peer 172.16.1.13 ebgp-max-hop 2
//邻居间存在多条物理链路时,一旦使用环回建立ebgp邻居关系,必须修改TTL值,否则无法建立

[r3]bgp 64512
[r3-bgp]router-id 3.3.3.3
[r3-bgp]confederation id 2
[r3-bgp]peer 172.16.1.1 as-number 64512
[r3-bgp]peer 172.16.1.1 connect-interface LoopBack 1
[r3-bgp]peer 172.16.1.9 as-number 64512
[r3-bgp]peer 172.16.1.9 connect-interface LoopBack 1

[r3]bgp 64512
[r3-bgp]router-id 3.3.3.3
[r3-bgp]confederation id 2
[r3-bgp]confederation peer-as 64513
[r3-bgp]peer 172.16.1.1 as-number 64512
[r3-bgp]peer 172.16.1.1 connect-interface LoopBack 1
[r3-bgp]peer 172.16.1.9 as-number 64512
[r3-bgp]peer 172.16.1.9 connect-interface LoopBack 1

[r4]bgp 64512
[r4-bgp]router-id 4.4.4.4
[r4-bgp]confederation id 2
[r4-bgp]confederation peer-as 64513
[r4-bgp]peer 172.16.1.5 as-number 64512
[r4-bgp]peer 172.16.1.5 connect-interface LoopBack 1
[r4-bgp]peer 172.16.1.21 as-number 64513
[r4-bgp]peer 172.16.1.21 connect-interface LoopBack 1
[r4-bgp]peer 172.16.1.21 ebgp-max-hop 2

[r5]bgp 64513
[r5-bgp]router-id 5.5.5.5
[r5-bgp]confederation id 2
[r5-bgp]confederation peer-as 64512
[r5-bgp]peer 172.16.1.17 as-number 64513
[r5-bgp]peer 172.16.1.17 connect-interface LoopBack 1
[r5-bgp]peer 172.16.1.1 as-number 64512
[r5-bgp]peer 172.16.1.1 connect-interface LoopBack 1
[r5-bgp]peer 172.16.1.1 ebgp-max-hop 2

[r6]bgp 64513
[r6-bgp]router-id 6.6.6.6
[r6-bgp]confederation id 2
[r6-bgp]peer 172.16.1.21 as-number 64513
[r6-bgp]peer 172.16.1.21 connect-interface LoopBack 1
[r6-bgp]peer 172.16.1.13 as-number 64513
[r6-bgp]peer 172.16.1.13 connect-interface LoopBack 1

[r7]bgp 64513
[r7-bgp]router-id 7.7.7.7
[r7-bgp]confederation id 2
[r7-bgp]confederation peer-as 64512
[r7-bgp]peer 172.16.1.17 as-number 64513
[r7-bgp]peer 172.16.1.17 connect-interface LoopBack 1
[r7-bgp]peer 172.16.1.9 as-number 64512
[r7-bgp]peer 172.16.1.9 connect-interface LoopBack 1
[r7-bgp]peer 172.16.1.9 ebgp-max-hop 2
[r7-bgp]peer 78.1.1.2 as-number 3

[r8]bgp 3
[r8-bgp]router-id 8.8.8.8
[r8-bgp]peer 78.1.1.1 as-number 2

宣告BGP：

[r1]bgp 1
[r1-bgp]net
[r1-bgp]network 1.1.1.0 24

[r8]bgp 3
[r8-bgp]net
[r8-bgp]network 8.8.8.0 24

在保障无环的前提下消除IBGP水平分割机制，在一个AS中一台设备运行了BGP协议，那么正常应该都连接了其他的AS，存在EBGP邻居关系；又由于IBGP的水平分割规则，导致从外部学习到的路由传递给本地AS时，需要和本AS中所有运行BGP协议的设备逐一建立IBGP邻居关系；----两两间均为IBGP邻居关系，建立数量成指数上升。

[r3]bgp 64512
[r3-bgp]peer 172.16.1.1 reflect-client
//邻居172.16.1.1（R2）成为本地的客户端，R3同时成为本地RR

[r6]bgp 64513
[r6-bgp]peer 172.16.1.21 reflect-client

修改下一跳：

[r2-bgp]peer 172.16.1.13 next-hop-local
[r2-bgp]peer 172.16.1.5 next-hop-local

[r7-bgp]peer 172.16.1.9 next-hop-local
[r7-bgp]peer 172.16.1.17next-hop-local

在R2和R5上做一条空接口防环路由，然后再宣告这条路由，目的是减少路由条目数量

[r2]ip route-static 172.16.0.0 21 NULL 0
[r2-bgp]network 172.16.0.0 21
[r7]ip route-static 172.16.0.0 21 NULL 0
[r7-bgp]network 172.16.0.0 21

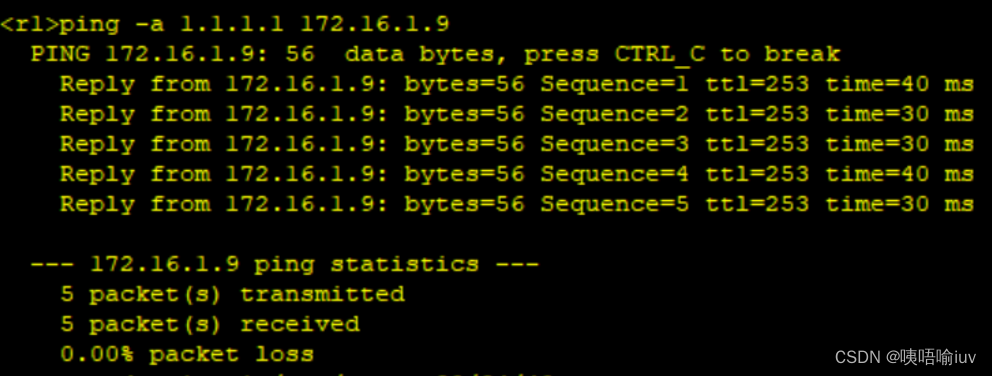

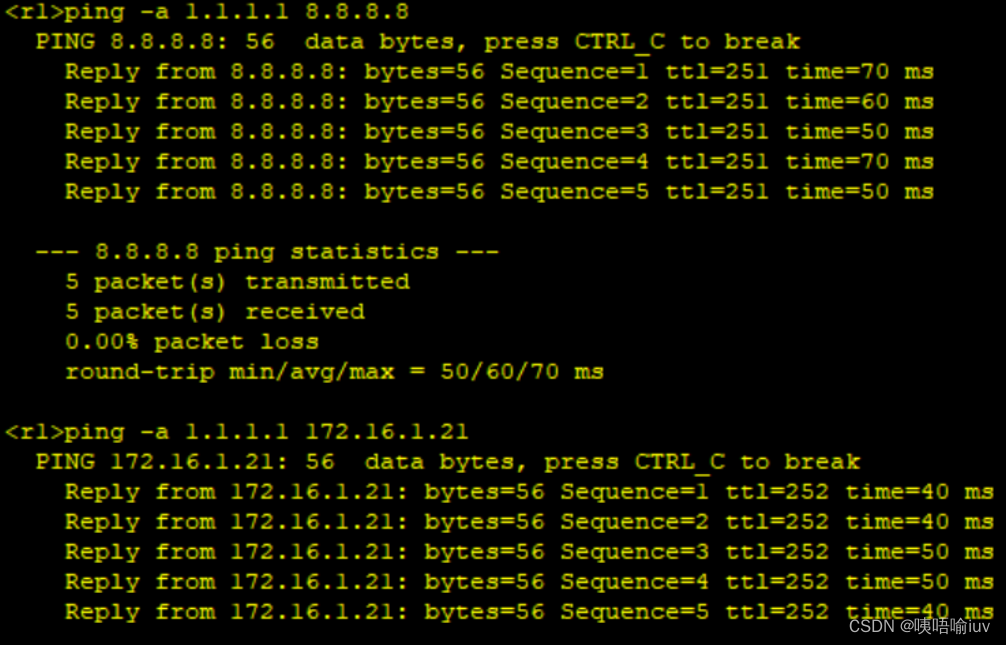

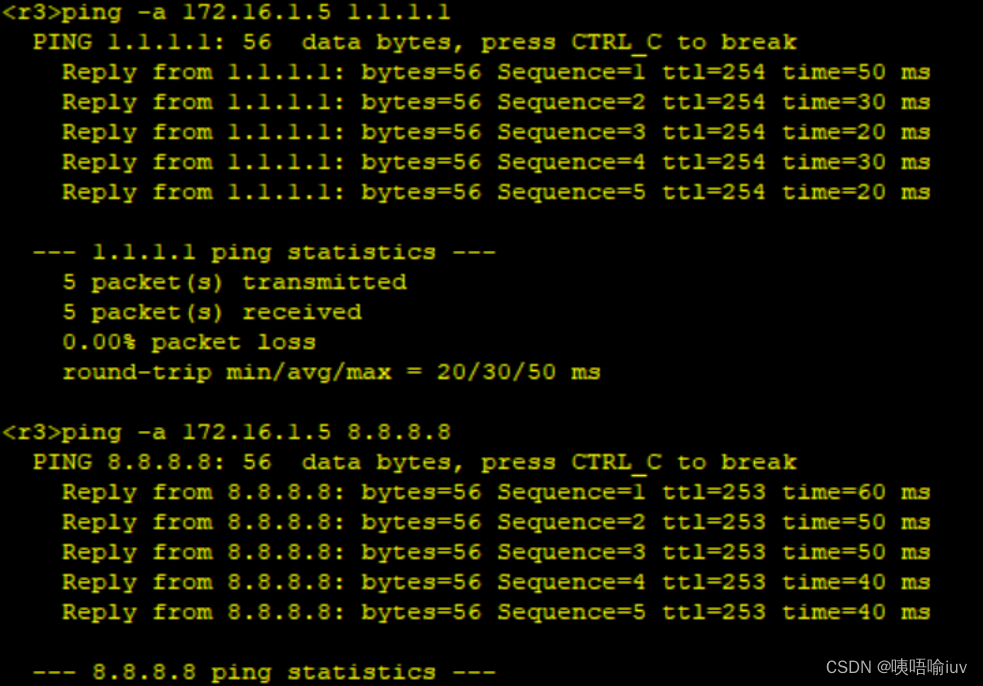

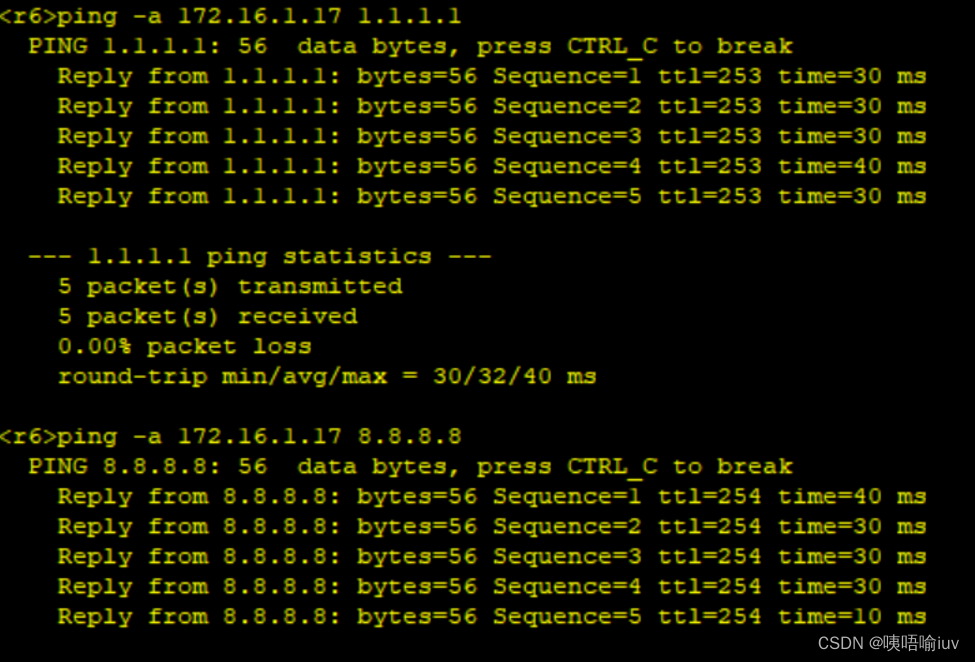

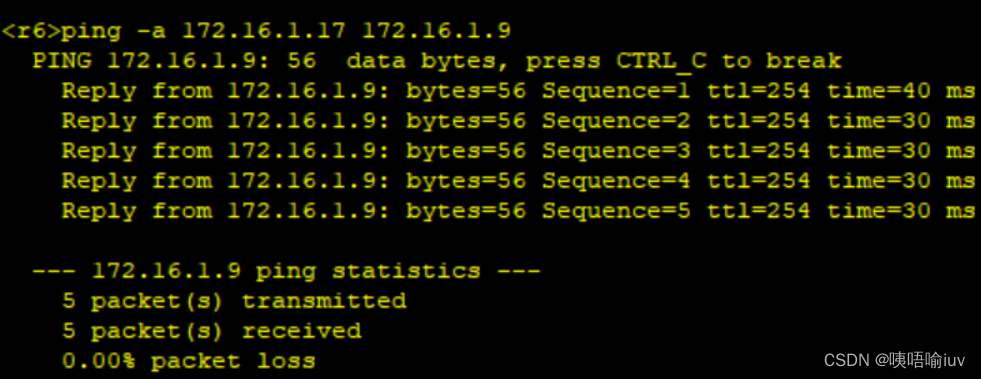

四、测试
