HCIP重发布实验

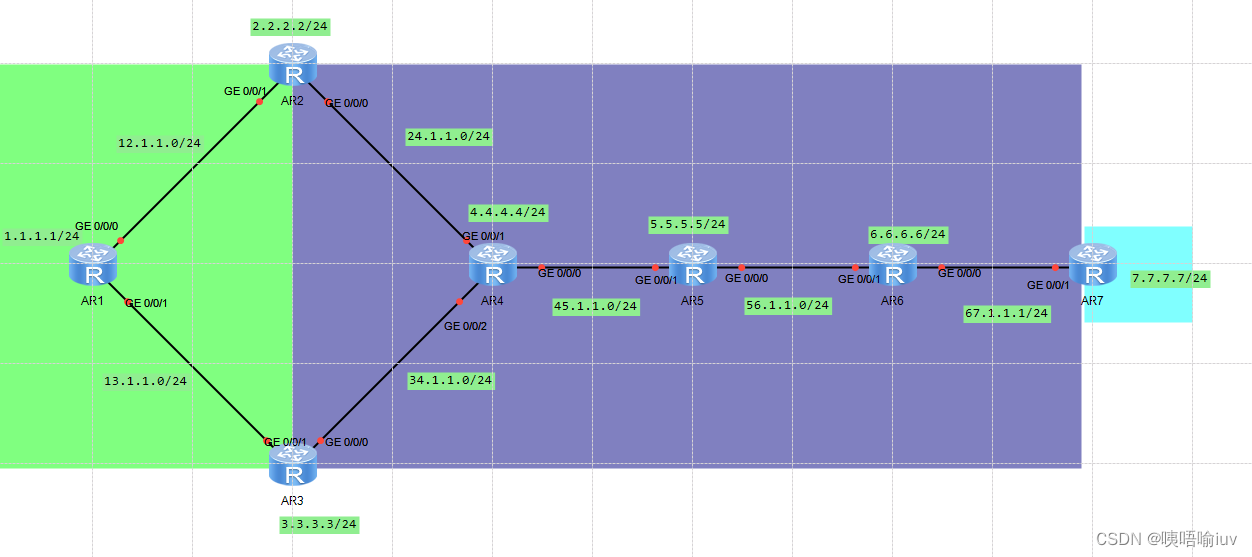

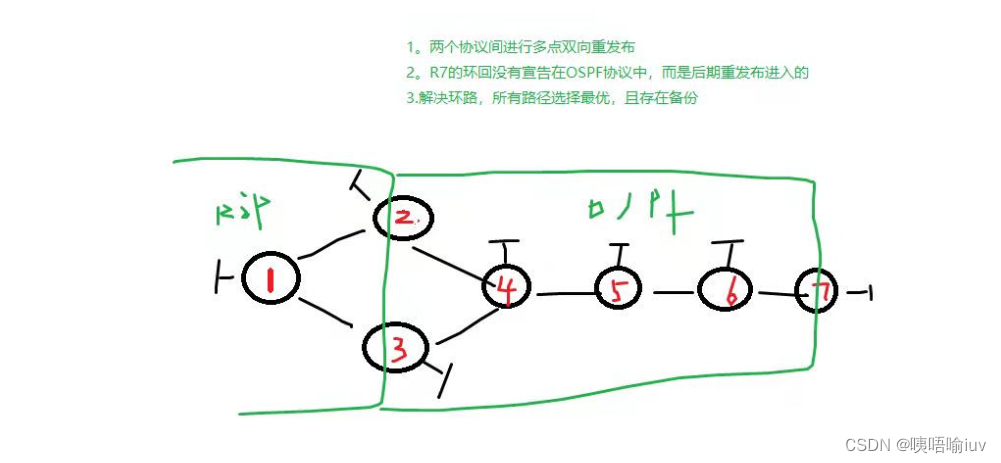

一丶实验拓扑



二丶实验要求

 1.实验拓扑分为rip和ospf以及r7环回3部分

 2.r2环回在rip，r3环回在ospf（手动修改r3工作方式为broadcast）

3.rip与ospf配置后，对r7重发布后在进行r2r3的重发布

4.优化路由减少LSA更新量

三、实验配置

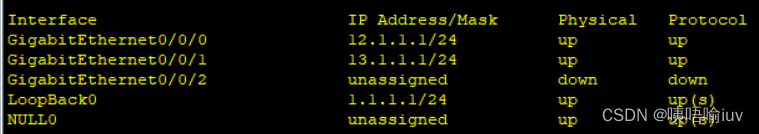

r1:





r2:

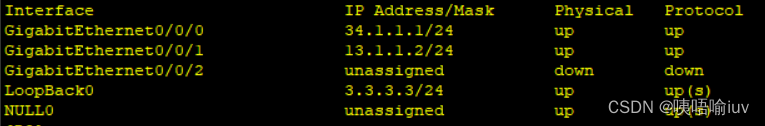

 r3:

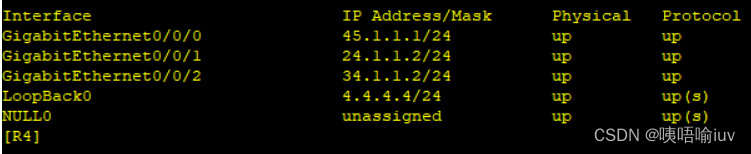

r4:





r5：

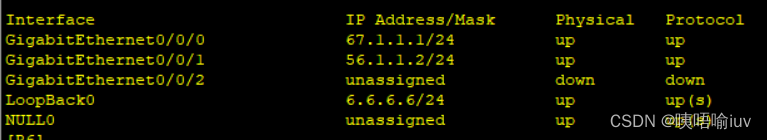

r6:

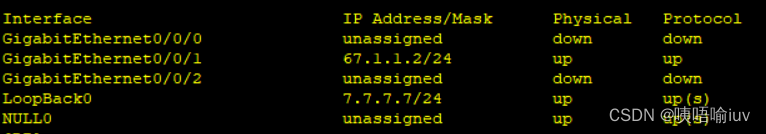

r7:





r3的邻居只有一个，将r3工作方式改为broadcast

int l0
ospf network-type broadcast

 邻居关系完成之后，进行r7重发布：

ospf 1
import-route direct

 对r2，r3的重发布：

r2:
rip 1
import-route ospf
q
ospf 1
import-route rip

r3:
rip 1
import-route ospf
q
ospf 1
import-route rip

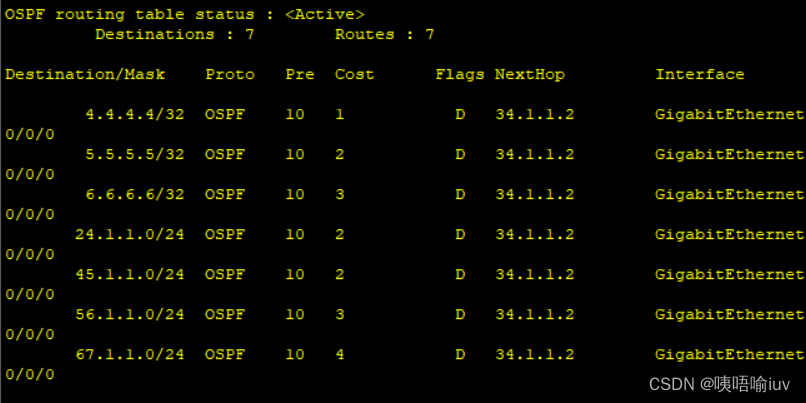

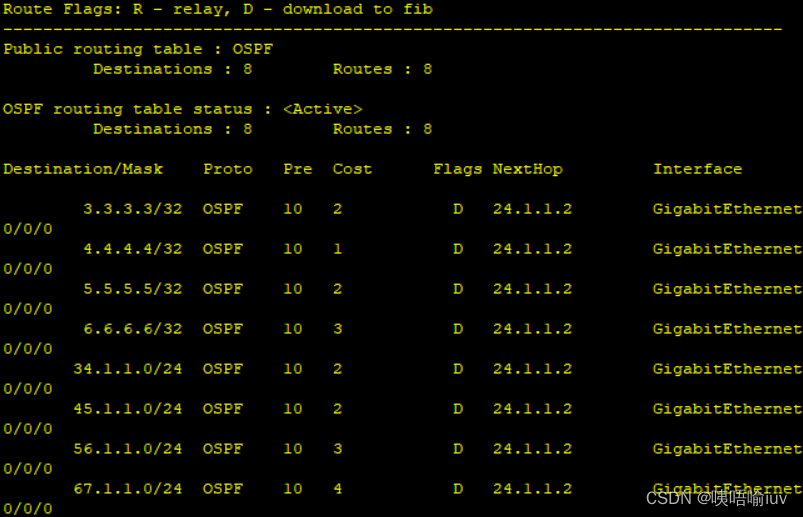

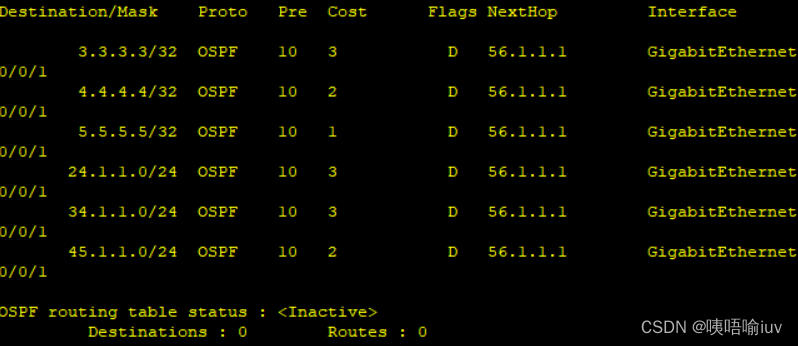

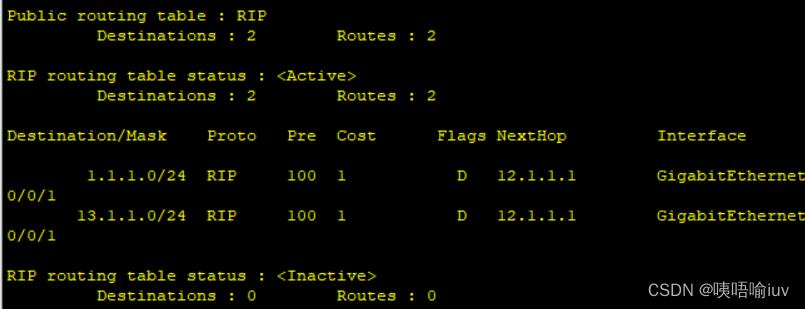

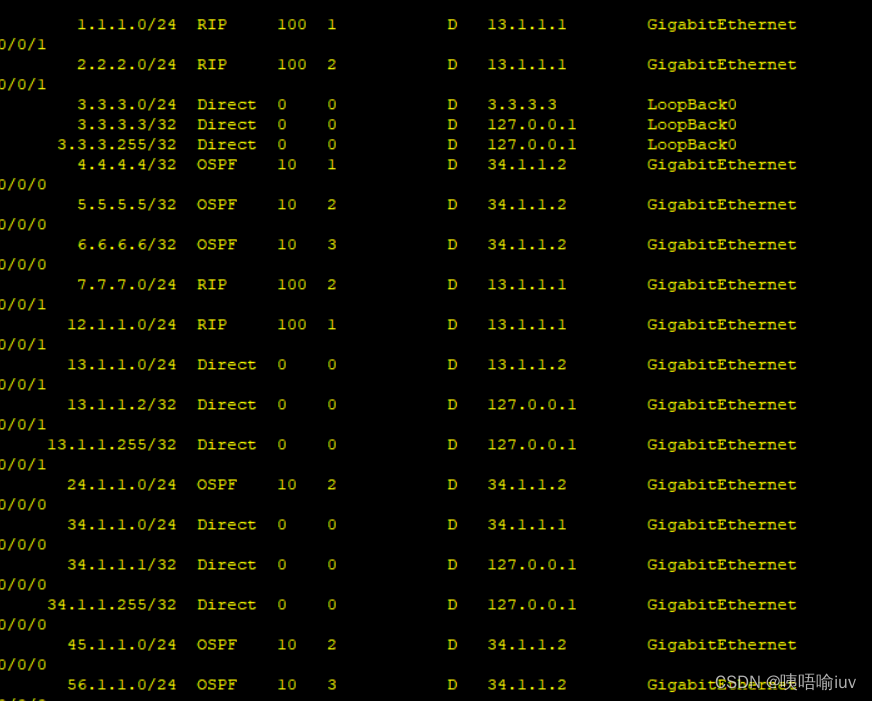

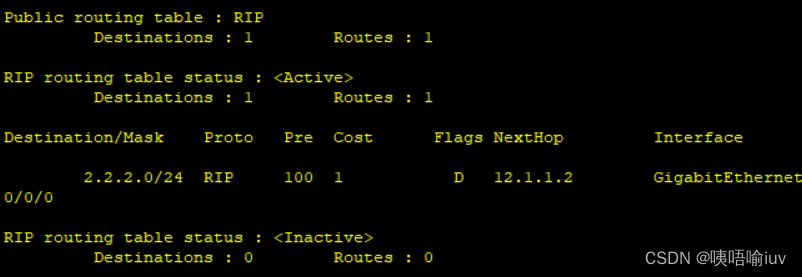

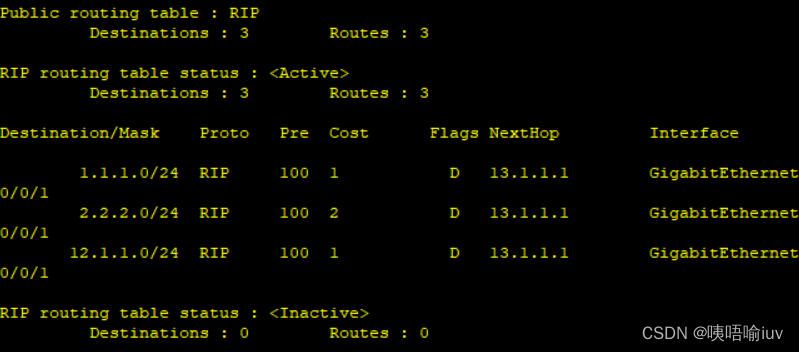

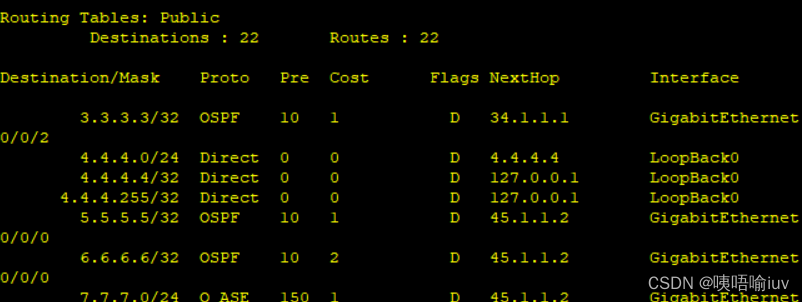

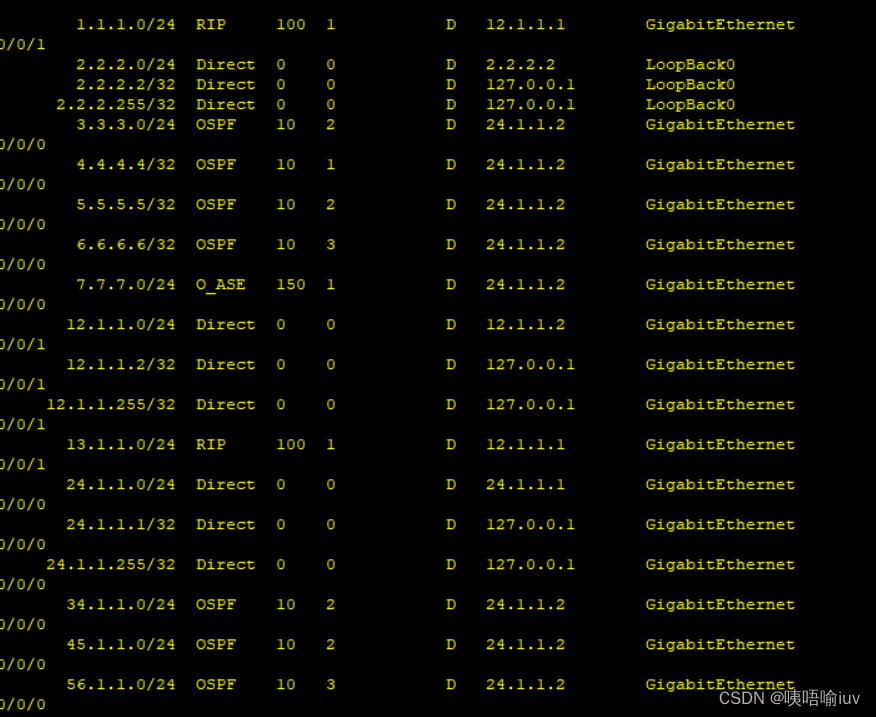

此时r2r3r4路由表为：

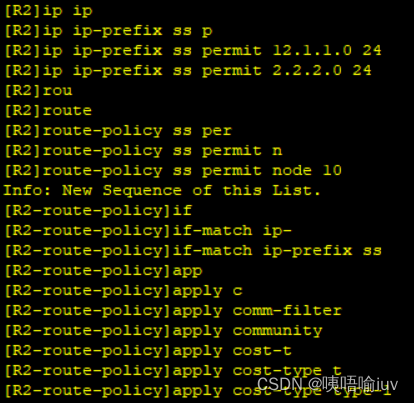

 对r3路由优化策略，是r2r3路由表保持一致：

ip ip-prefix a permit 7.7.7.0 24
route-policy q permit node 10
if-match ip-prefix a
q
rip 1
preference route-policy q

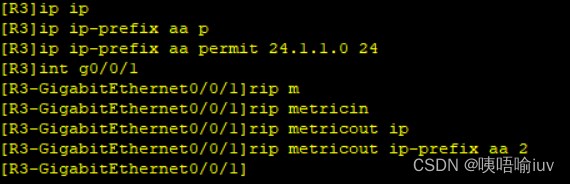

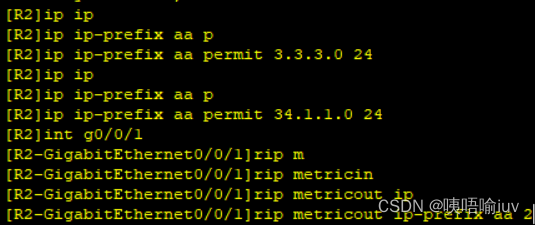

r1去r2r3的两个网段有负载均衡，需要修改跳数：

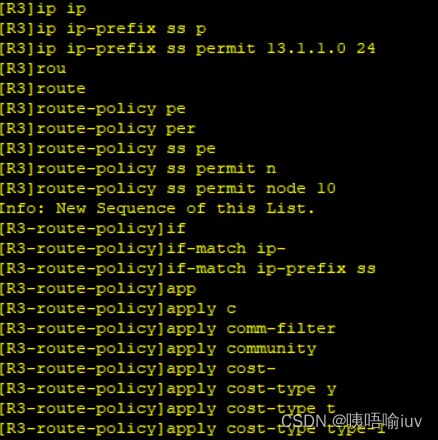

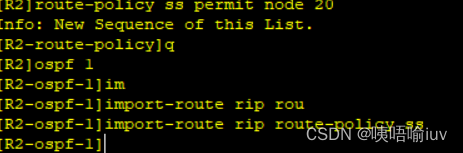

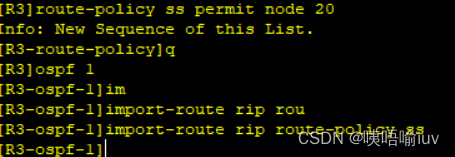

 r4同理，将r2r3上的ospf都改为类型1：
