前言

自用

一、设置CubeMX

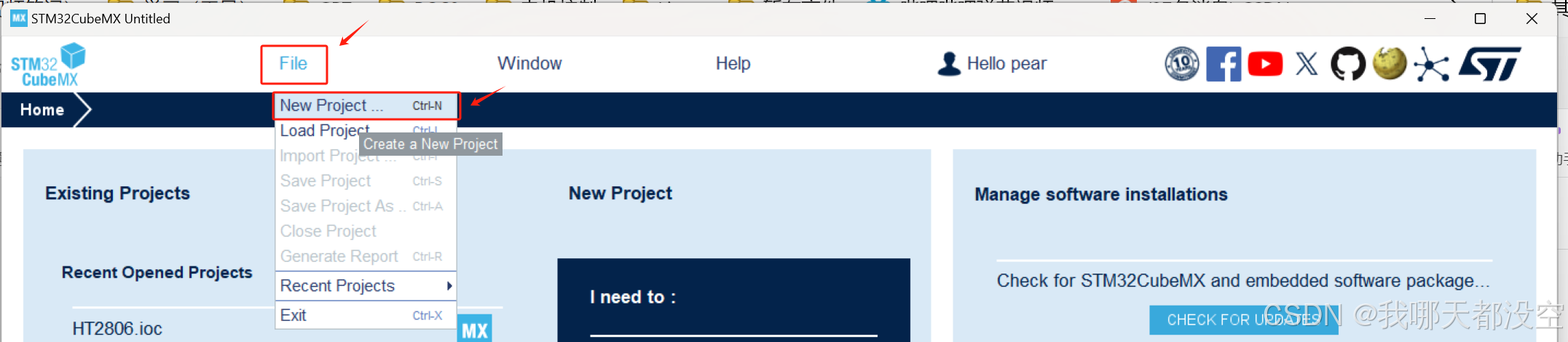

首先，打开CubeMX。
在这里插入图片描述

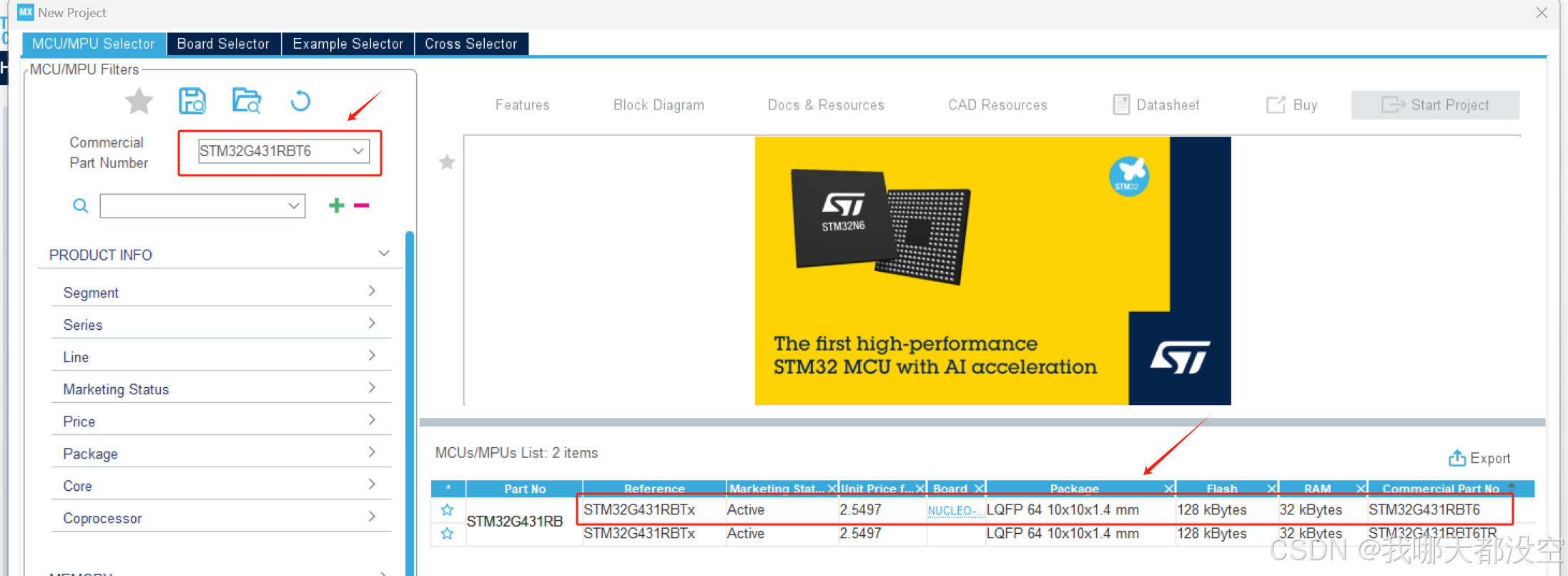

然后，搜索我们使用的单片机STM32G431RBT6，会显示两个，选第一个并双击就好啦！

下面，就是设置部分了。

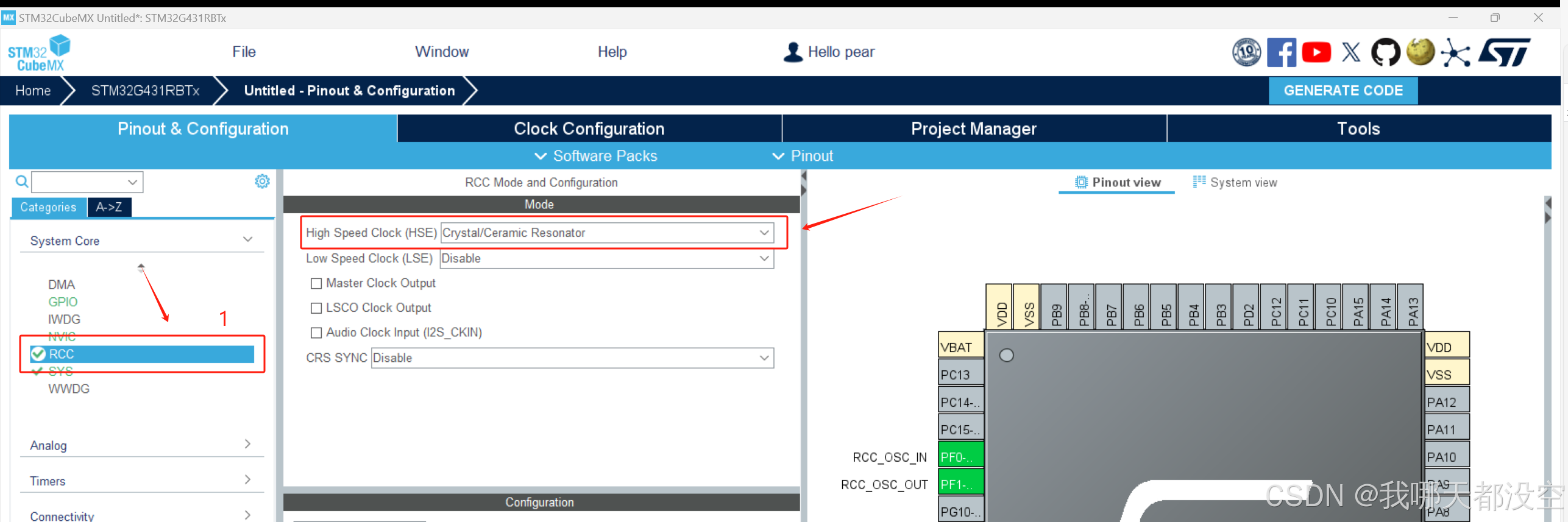

（1）设置RCC和SYS

RCC — 在High Speed Clock(HSE)选项中 — 选择Crystal/Ceramic Resonator。启用外部高速时钟源。

在这里插入图片描述

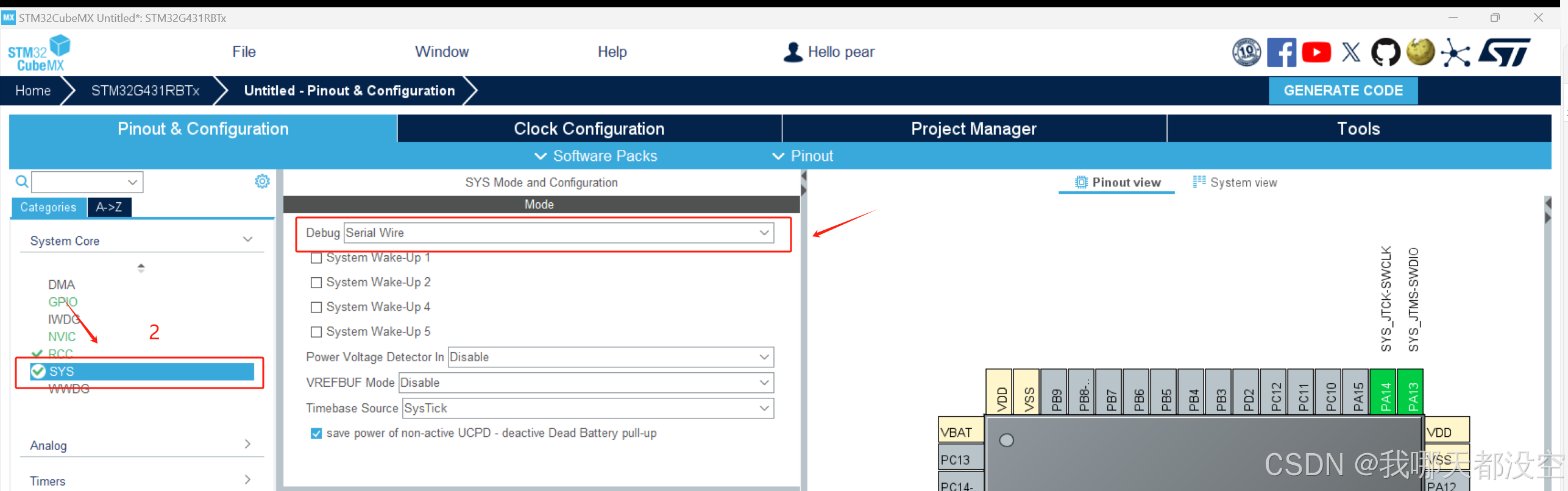

SYS — Debug 选择使用的调试接口 — Serial Wire。

在这里插入图片描述

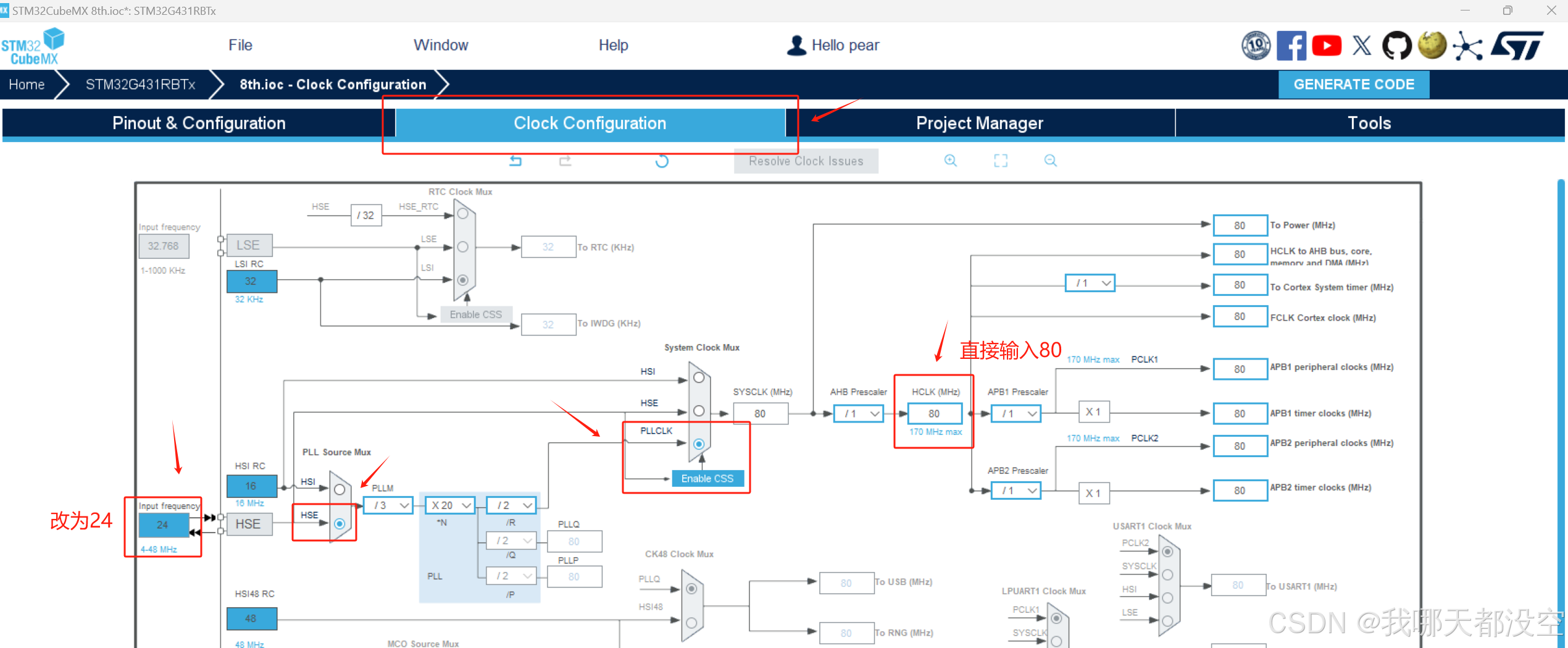

（2）"Clock Configuration"设置时钟

我们外部晶振为24 MHz
使用外部晶振HSE，HSE的输出经过PLLCLK（相位锁定环）进行频率倍增。
系统总线时钟，设置为80 MHz。

在这里插入图片描述

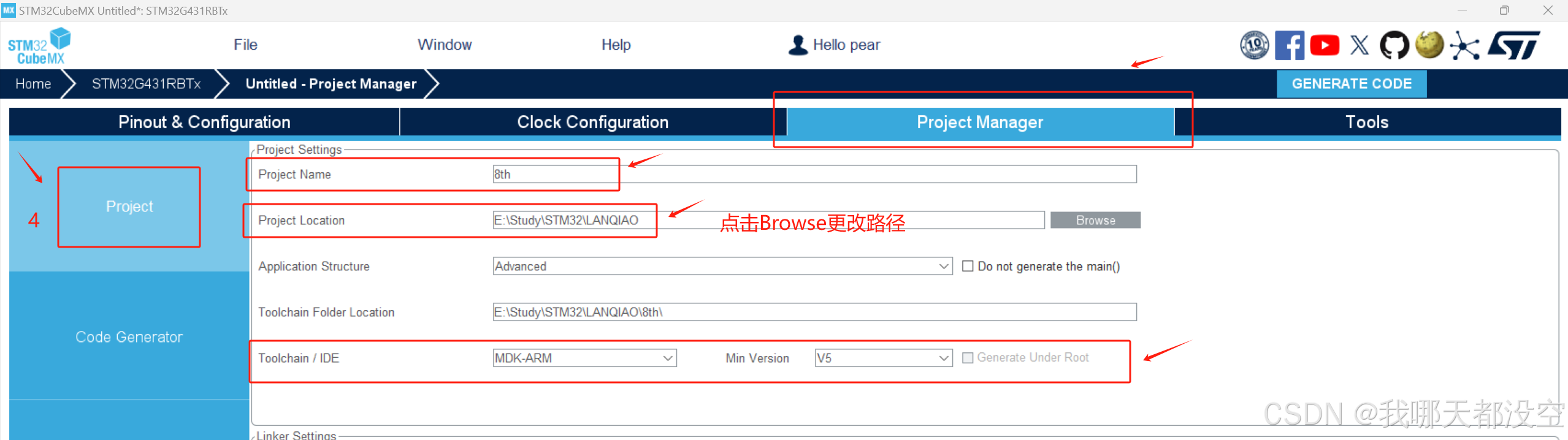

（3）"Project Settings"项目管理器

Project Name这里输入项目的名字，为8th。
Project Location设置项目文件的存储位置，为E:\Study\STM32\LANQIAO。
Toolchain / IDE选择目标工具链或集成开发环境（IDE），MDK-ARM
Min Version所用工具链的版本，V5

在这里插入图片描述

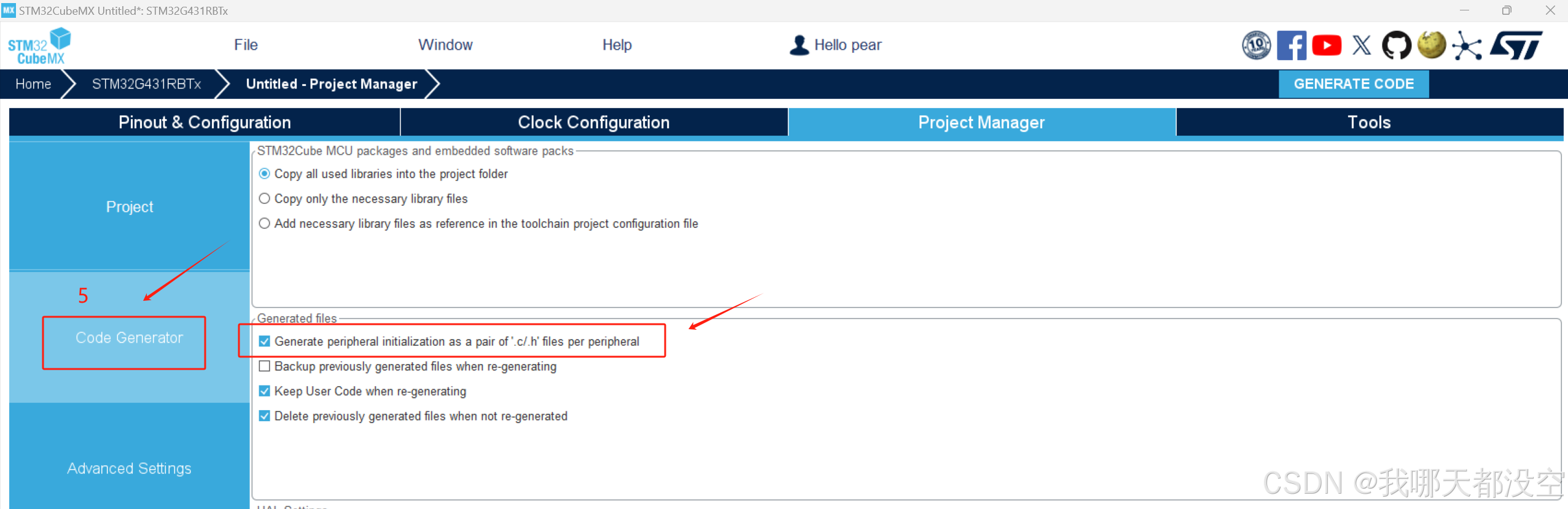

代码生成设置 (Code Generator) — 勾选Generate peripheral initialization as a pair of .c/.h files per peripheral。选择此选项将为每个外设生成一对.c和.h文件。

以上，所有的基础设置完成。

（4）赛点包中LCD的CubeMX设置

我个人习惯直接在CubeMX设置LCD的引脚，如果直接复制赛点包中main.c中LCD初始化代码，下面的就不需要设置了。
（1）可以对照着原理图，进行设置。
在这里插入图片描述
（2）也可以对着赛点包中main.c中LCD初始化代码，进行设置。

/**
 * @brief GPIO Initialization Function
 * @param None
 * @retval None
  */
static void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    /* GPIO Ports Clock Enable */
    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOF_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    /*Configure GPIO pin Output Level */
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15 | GPIO_PIN_0
                      | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 | GPIO_PIN_4
                      | GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7 | GPIO_PIN_8
                      | GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_12, GPIO_PIN_RESET);

    /*Configure GPIO pin Output Level */
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, GPIO_PIN_RESET);

    /*Configure GPIO pin Output Level */
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5 | GPIO_PIN_8 | GPIO_PIN_9, GPIO_PIN_RESET);

    /*Configure GPIO pins : PC13 PC14 PC15 PC0
                             PC1 PC2 PC3 PC4
                             PC5 PC6 PC7 PC8
                             PC9 PC10 PC11 PC12 */
    GPIO_InitStruct.Pin = GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15 | GPIO_PIN_0
                          | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 | GPIO_PIN_4
                          | GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7 | GPIO_PIN_8
                          | GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_12;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    /*Configure GPIO pin : PA8 */
    GPIO_InitStruct.Pin = GPIO_PIN_8;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    /*Configure GPIO pins : PB5 PB8 PB9 */
    GPIO_InitStruct.Pin = GPIO_PIN_5 | GPIO_PIN_8 | GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

我推荐第二种，更方便！

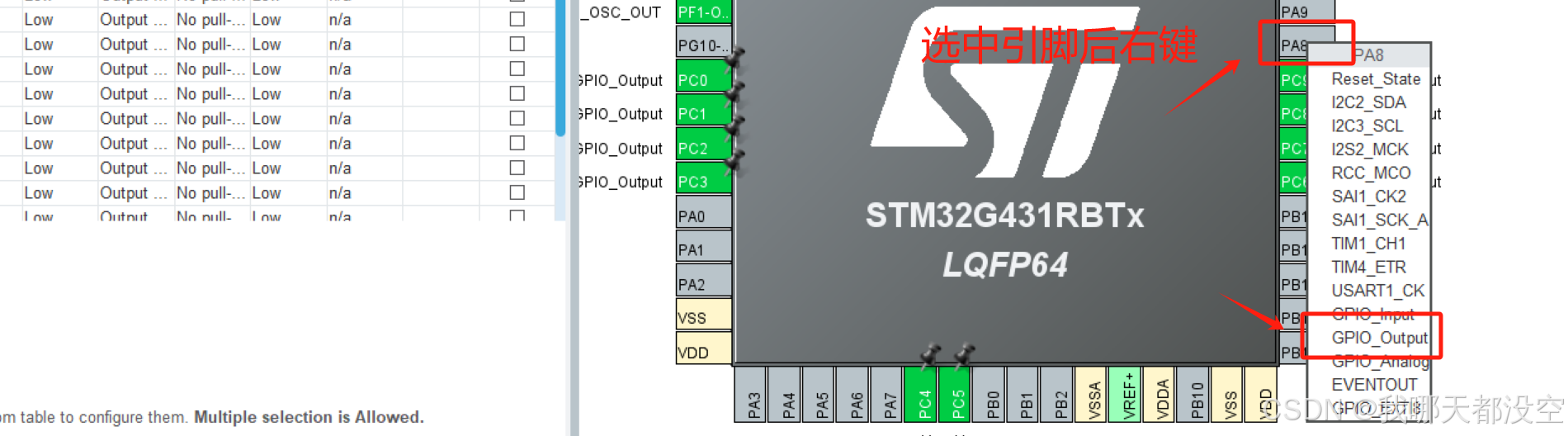

设置成GPIO_Output模式：PC0到PC15、PA8、PB5、PB8、PB9。

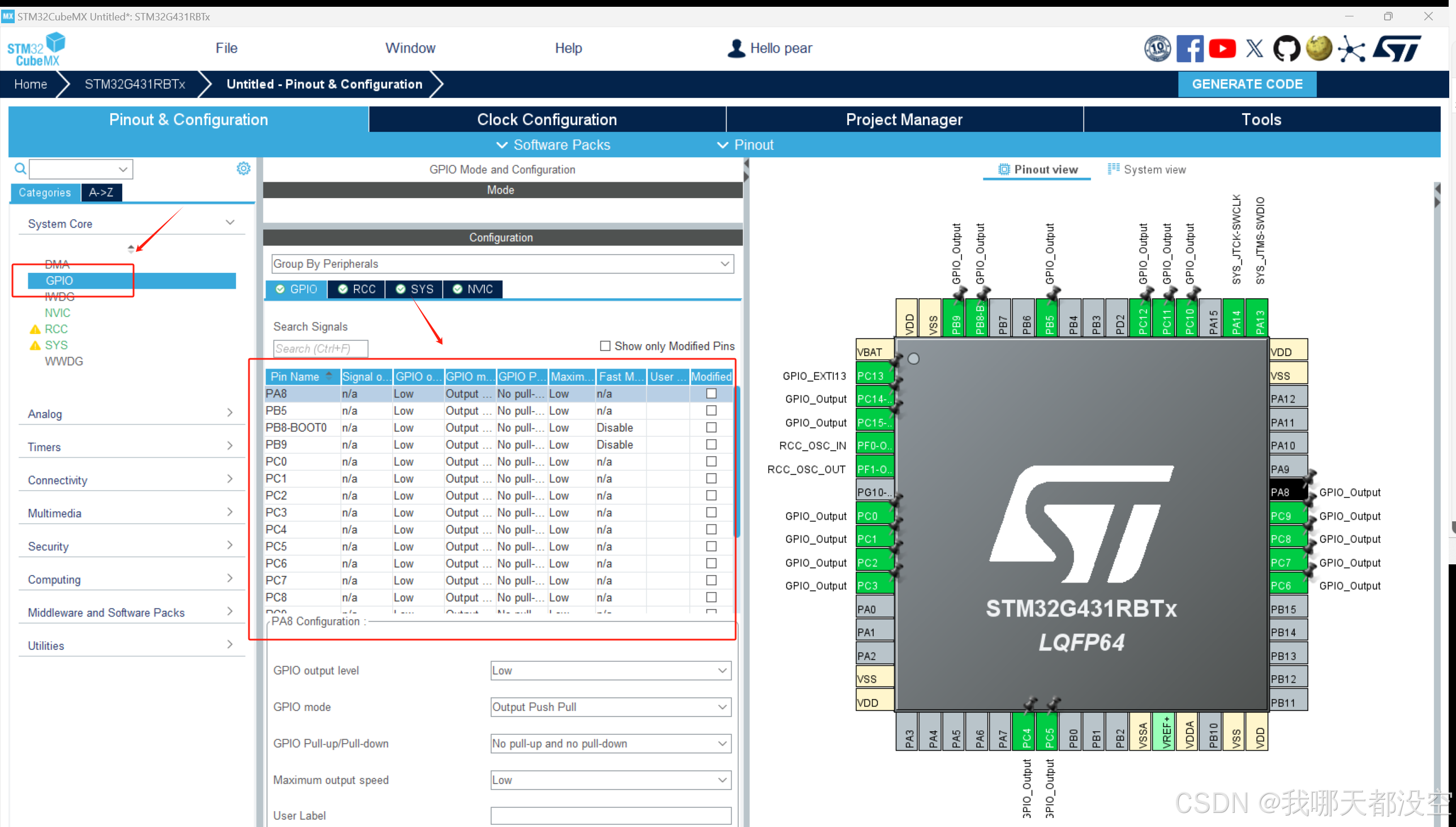

点击GPIO ，检查一下，其他默认;

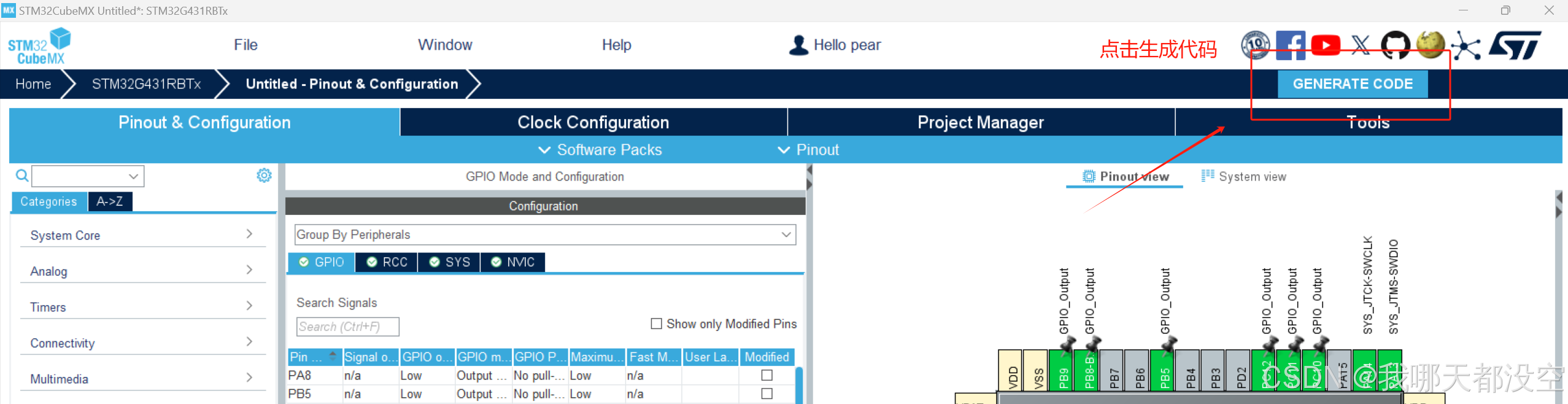

最后的最后，点击 Generate Code生成代码，再点击Open Project打开工程。

二、复制赛点的"LCD"文件到自己工程中

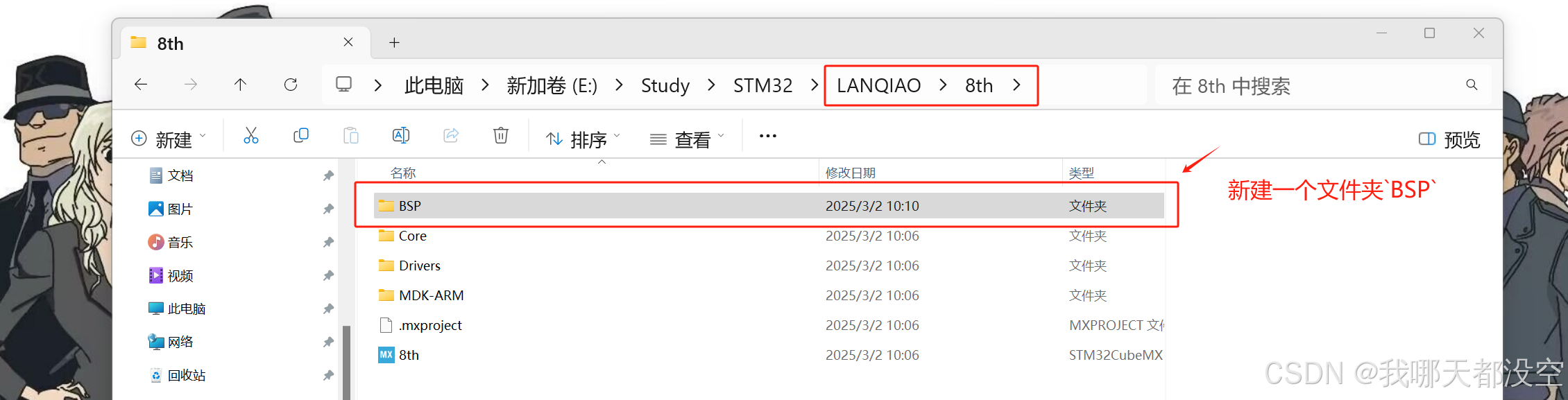

首先，打开我们刚刚生成代码的文件夹
在这里插入图片描述然后，打开赛点包的LCD_Driver — MDK5_LCD_HAL。

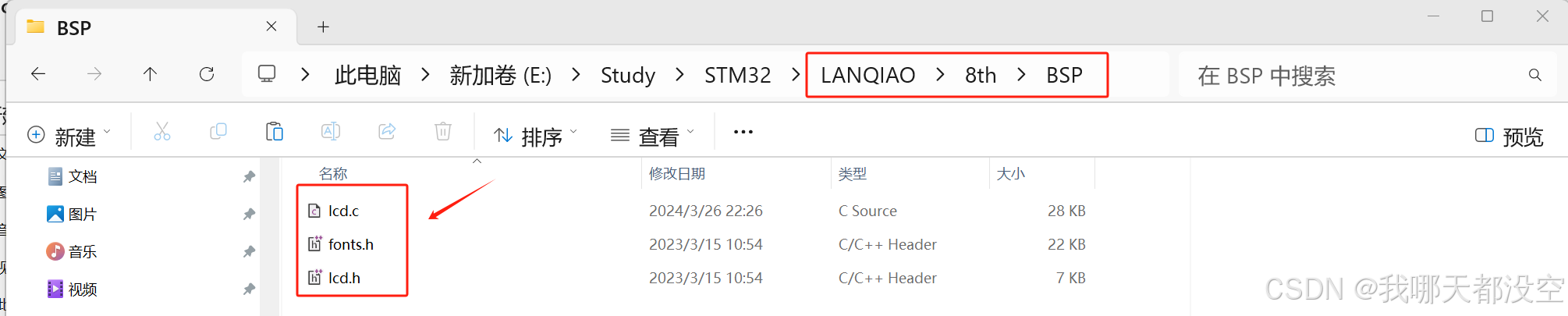

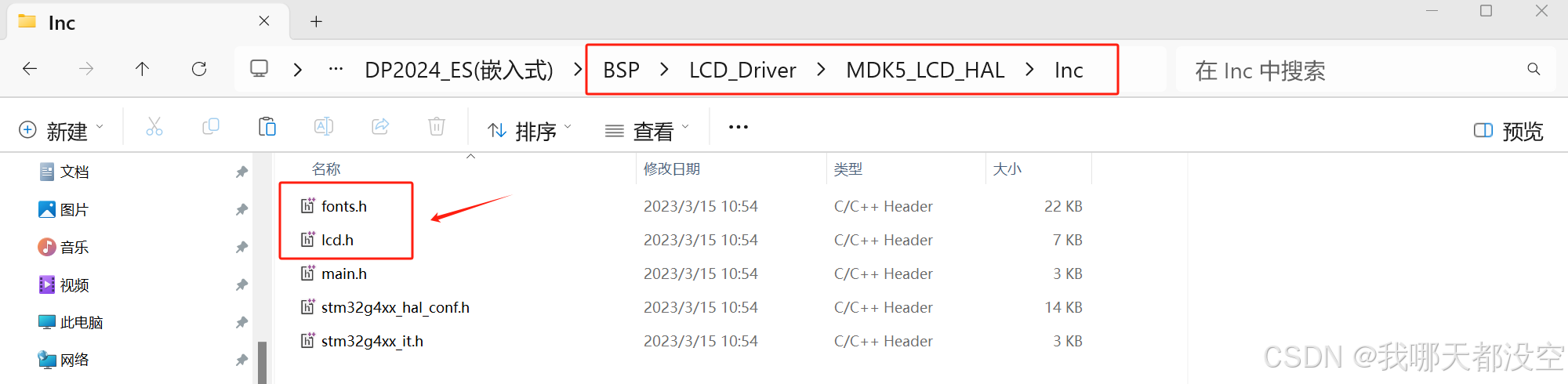

把lnc中的fonts.h和lcd.h，复制到我们自己工程文件夹的BSP中。

在这里插入图片描述

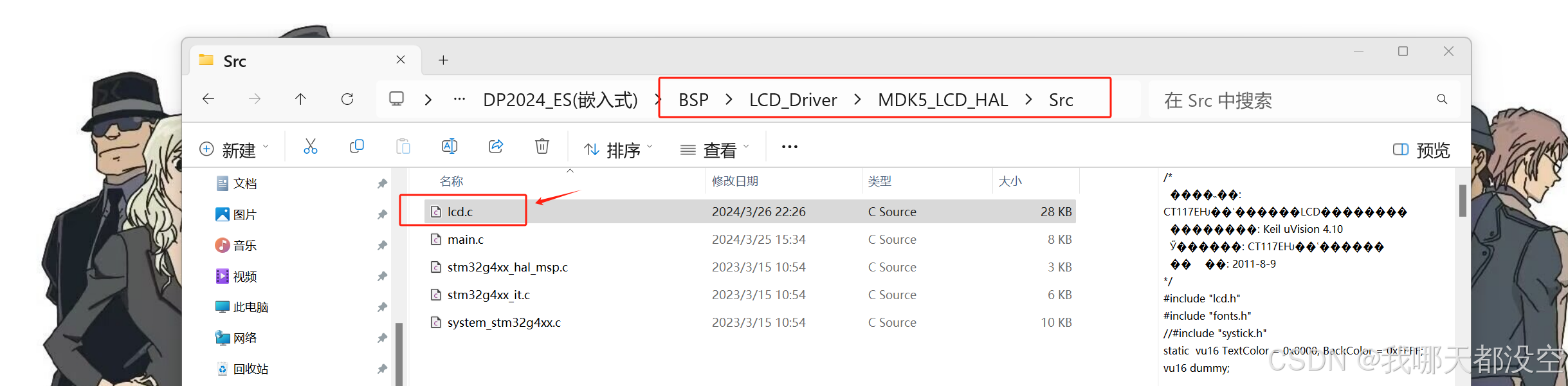

把src中的lcd.c，复制到我们自己工程文件夹的BSP中。

在这里插入图片描述
完成！

三、Keil5

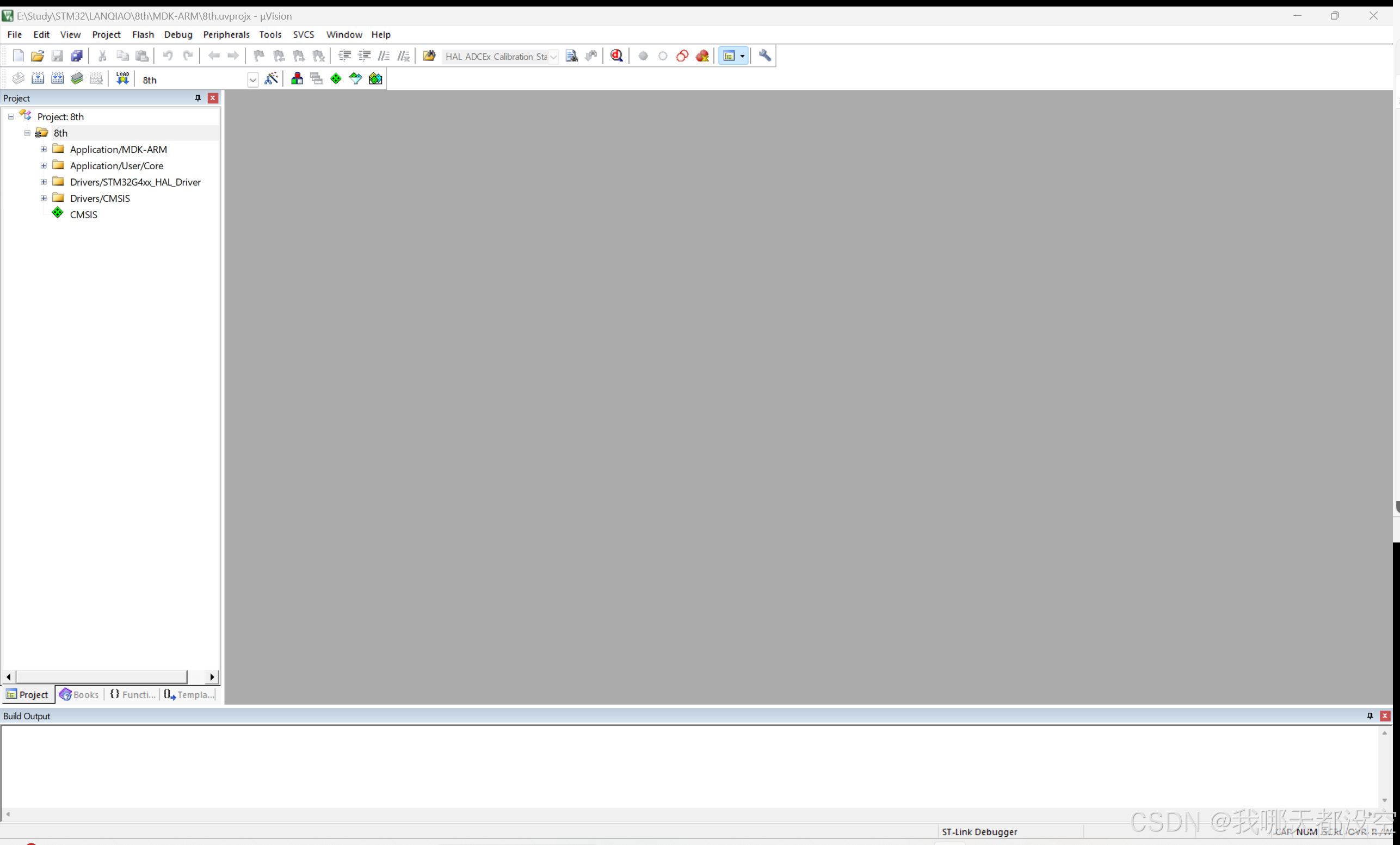

刚打开时，我们的工程是这样的。
在这里插入图片描述

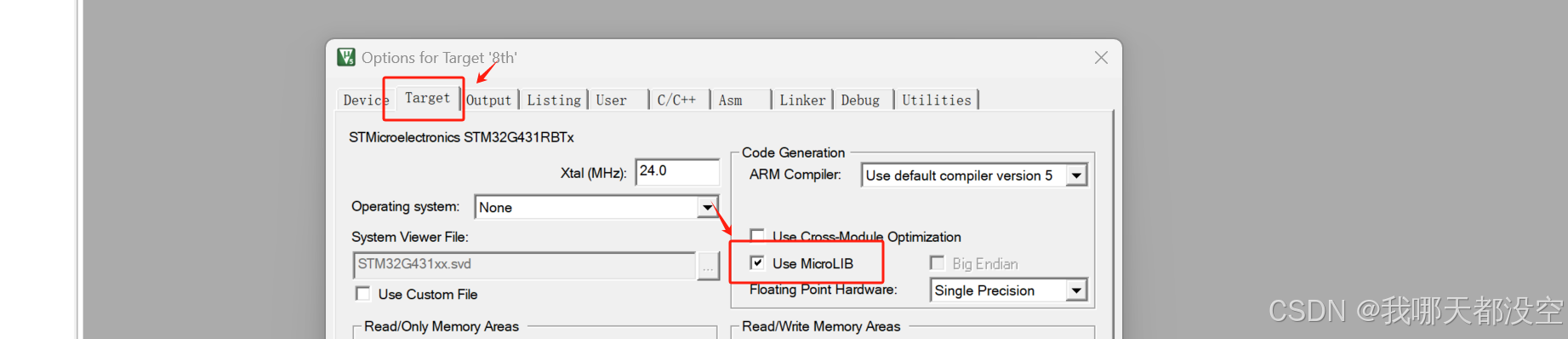

（1）点击小魔术棒

点击Target — 勾选Usb MircorLB

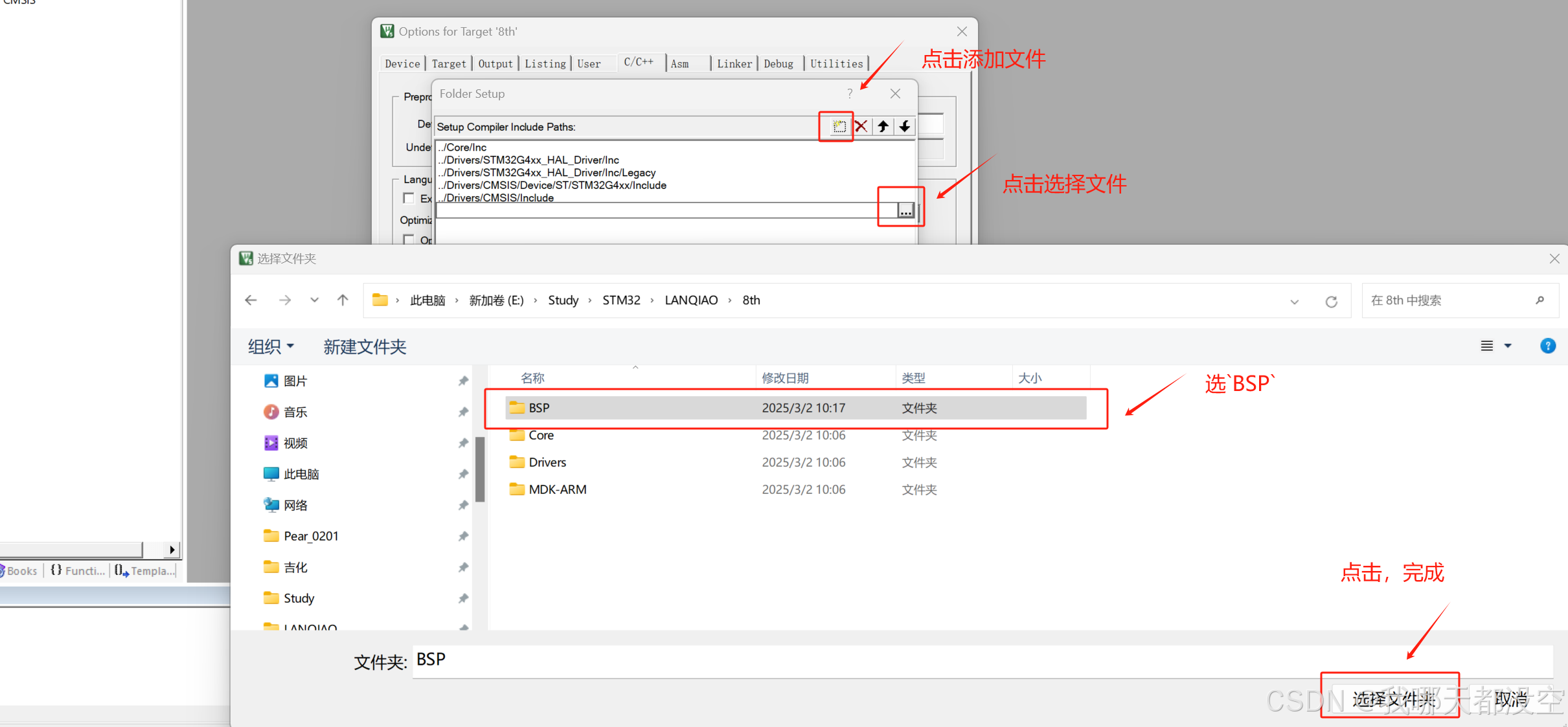

点击C/C++ — Include Path — ...

然后，把我们的BSP文件添加进去，完成后点击OK 。

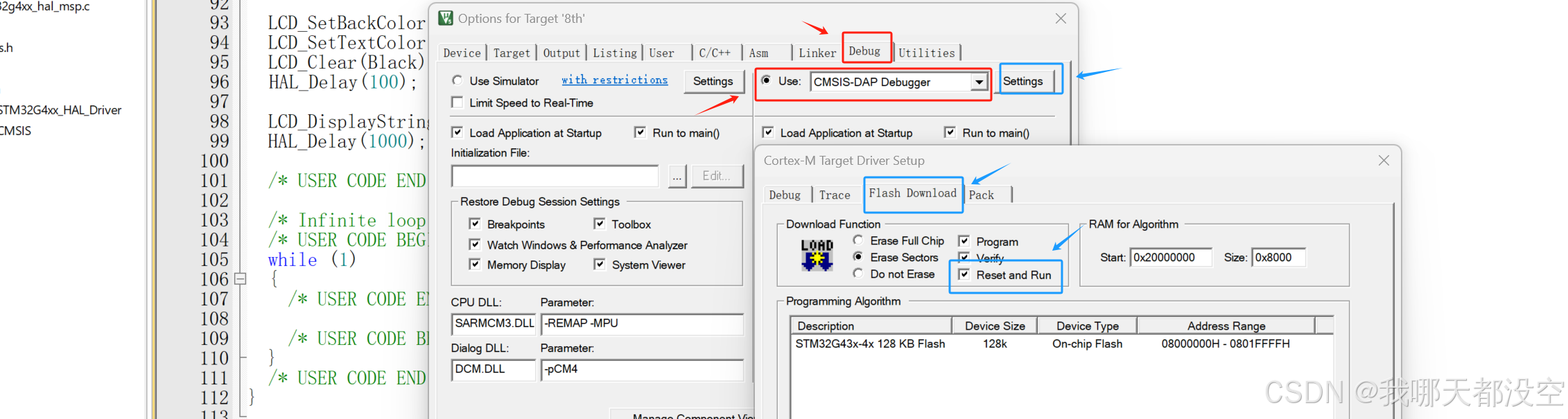

点击Debug —CMSIS-DAP Debugger — Setting — Flash Download — 勾选Reset and Run ，然后确定。

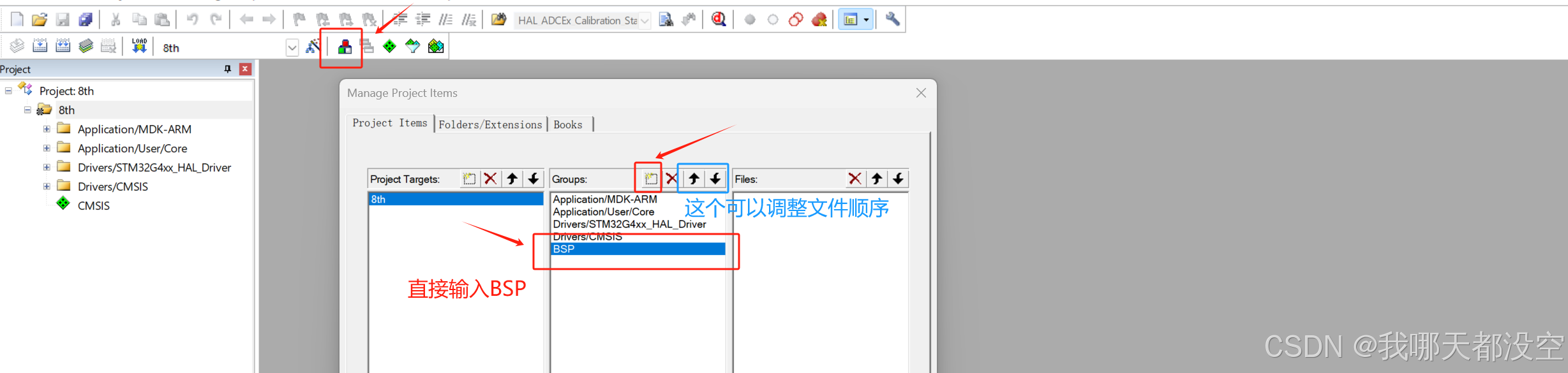

（2）把BSP添加到工程

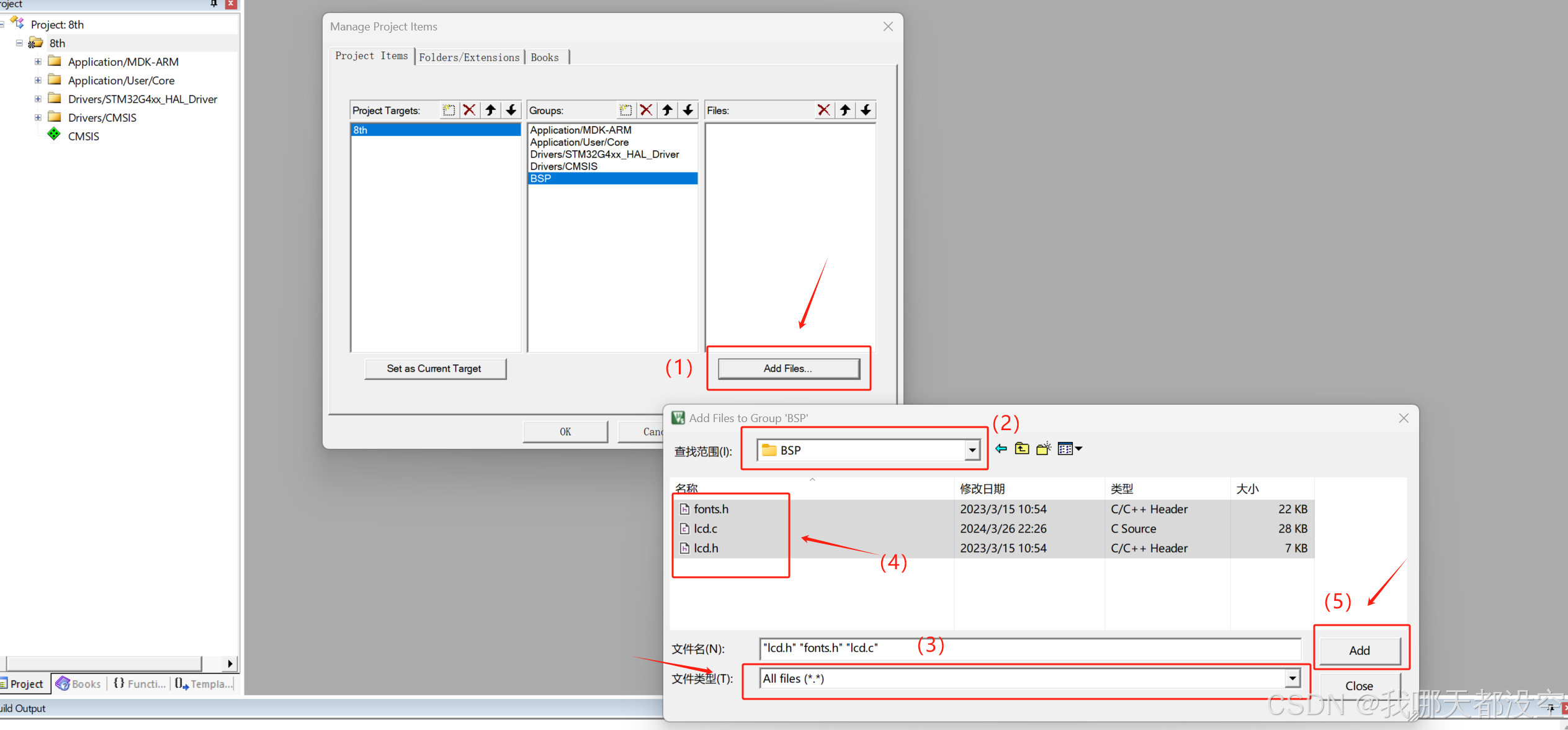

点击红绿白小块，添加文件

在这里插入图片描述
把BSP中lcd.c、fonts.h和lcd.h添加。

（3）LCD显示代码

把赛点包中main.c中主函数的显示的示例代码复制到自己工程相同的位置。

    MX_GPIO_Init();

    /* USER CODE BEGIN 2 */
    LCD_Init();
	HAL_Delay(100);
	/* USER CODE END 2 */

    /* Infinite loop */
    /* USER CODE BEGIN WHILE */
    LCD_SetBackColor(Black);
    LCD_SetTextColor(White);
	LCD_Clear(Black);
	HAL_Delay(100);

    LCD_DisplayStringLine(Line4, (unsigned char *)"    Hello,world.   ");
    HAL_Delay(1000);

    while (1)

记得加上头文件

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "lcd.h"
/* USER CODE END Includes */

上电下载测试！然后就完成啦！！终于！！

步骤总结

一、CubeMX设置

选择单片机：STM32G431RBT6。
配置时钟：
- RCC：HSE选择Crystal/Ceramic Resonator。
- SYS：调试接口选Serial Wire。
- "Clock Configuration"设置时钟，外部晶振24 MHz，系统时钟80 MHz。
项目管理：
- 设置项目名、路径。工具链选MDK-ARM V5。
- 勾选Generate peripheral initialization as a pair of .c/.h files。
LCD引脚配置：
- 对照原理图或赛点包代码，设置为GPIO_Output。
生成代码：点击Generate Code，然后Open Project。

二、复制LCD文件

从赛点包复制fonts.h、lcd.h和lcd.c到自己工程的BSP文件夹。

三、Keil5设置

魔术棒设置：
- Target：勾选Usb MicroLB。
- C/C++：添加BSP到Include Path。
- Debug：选择CMSIS-DAP Debugger，勾选Reset and Run。
添加文件：将BSP中的lcd.c、fonts.h和lcd.h添加到工程。
LCD显示代码：
- 复制赛点包main.c中的LCD显示的示例代码。
- 添加头文件#include "lcd.h"。
