Thingsboard数据库存储遥测时序数据存储结构详解

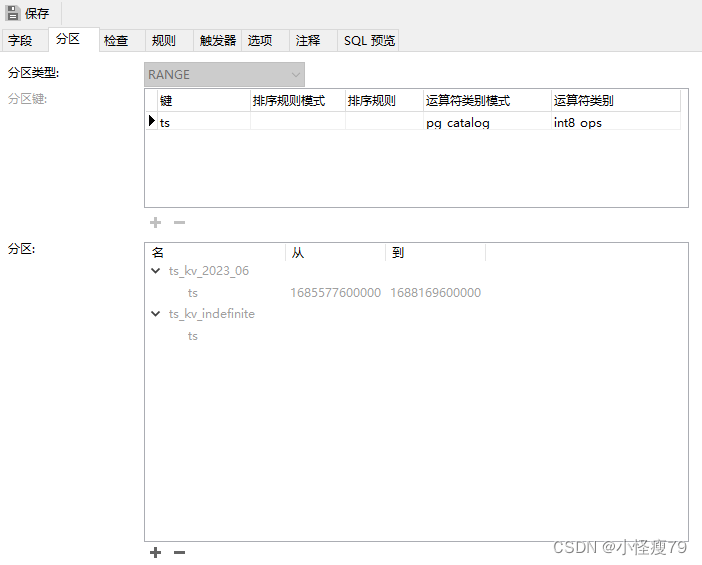

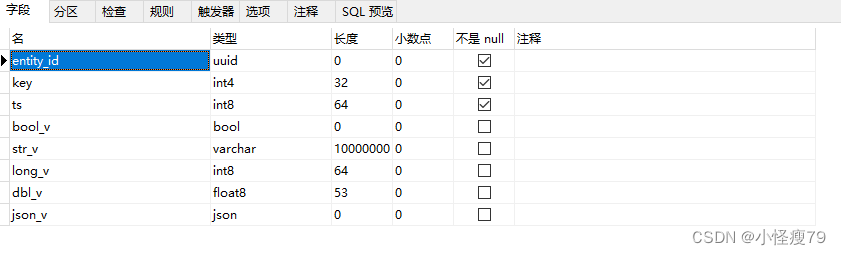

Thingsboard存储遥测数据的表主要是分区表ts_kv，按月份分区存储，每一个月生成一个分区表，存储的是全部的每分每秒的数据。

在数据库中有一个函数get_partition_by_system_ttl_date，规定了分区策略以这个月初到下个月初为范围存储。

CREATE OR REPLACE FUNCTION "public"."get_partition_by_system_ttl_date"(IN "partition_type" varchar, IN "date" timestamp, OUT "partition" varchar)
  RETURNS "pg_catalog"."varchar" AS $BODY$
BEGIN
    CASE
        WHEN partition_type = 'DAYS' THEN
            partition := 'ts_kv_' || to_char(date, 'yyyy') || '_' || to_char(date, 'MM') || '_' || to_char(date, 'dd');
        WHEN partition_type = 'MONTHS' THEN
            partition := 'ts_kv_' || to_char(date, 'yyyy') || '_' || to_char(date, 'MM');
        WHEN partition_type = 'YEARS' THEN
            partition := 'ts_kv_' || to_char(date, 'yyyy');
        ELSE
            partition := NULL;
        END CASE;
    IF partition IS NOT NULL THEN
        IF NOT EXISTS(SELECT
                      FROM pg_tables
                      WHERE schemaname = 'public'
                        AND tablename = partition) THEN
            partition := NULL;
            RAISE NOTICE 'Failed to found partition by ttl';
        END IF;
    END IF;
END;
$BODY$
  LANGUAGE plpgsql VOLATILE
  COST 100

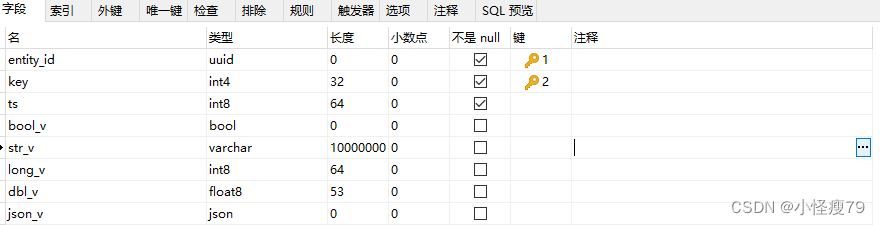

另一个表为ts_kv_latest表，主要存储最新的遥测数据。

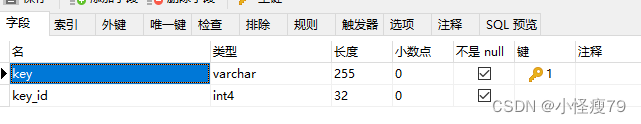

此外，还有一张表ts_kv_dictionary表结构如下

 key为前端显示的遥测数据键名，key_id为Thingsboard为每一个遥测键名生成的自增的对应id。

 ts_kv_latest和ts_kv以entity_id和key_id作为复合查询条件，以不同的entity_id去区分相同的key_id属于哪个设备。

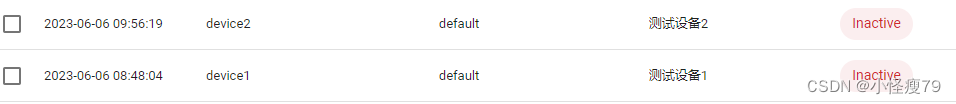

假设存在两台设备device1和device2，均存在遥测键名0和1。

0和1在ts_kv_dictionary表中对应的key_id为54和55。

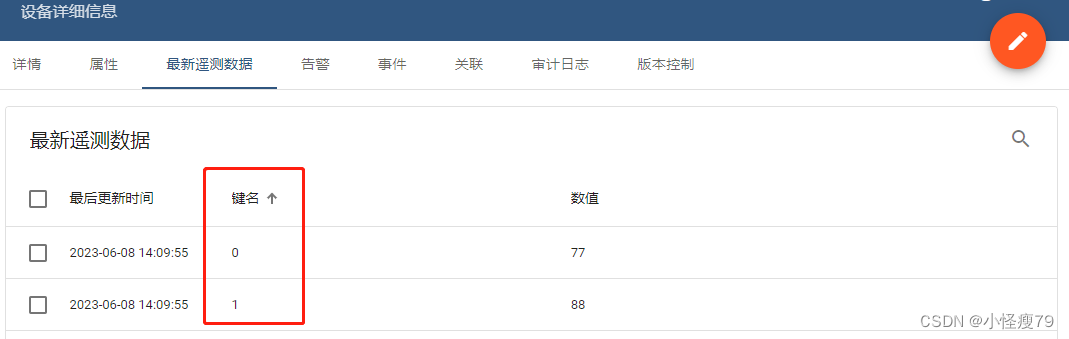

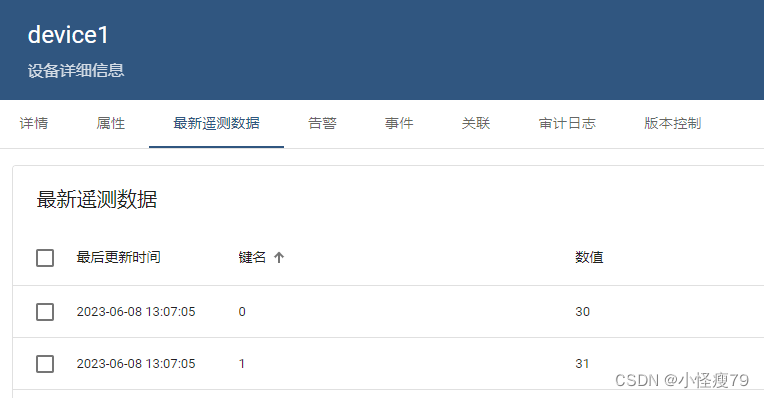

  device1

数据对应0的值为30，1的值为31

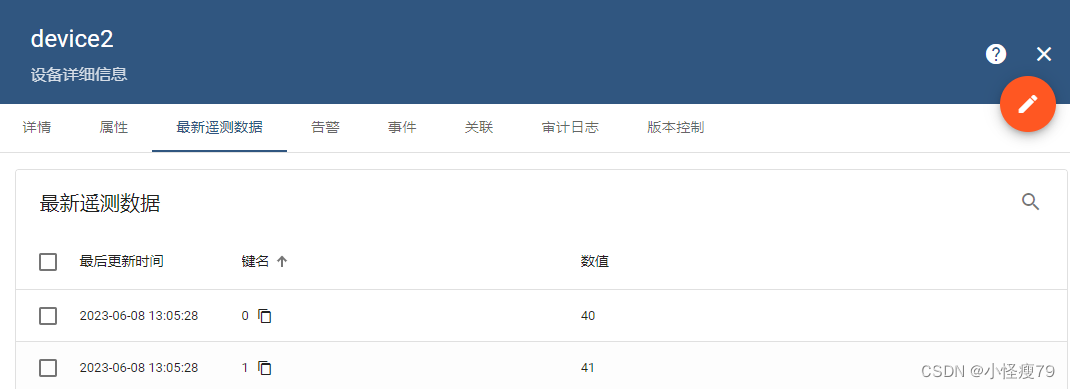

 device2

数据对应0的值为40，1的值为41

 那么不同设备相同的键名会如何存储呢？

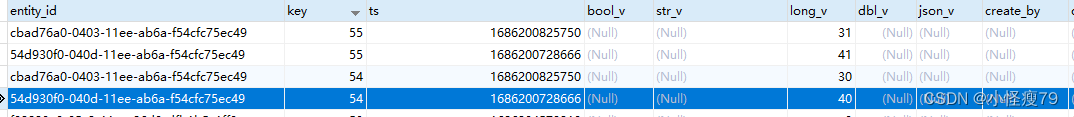

 从上图可以看到，虽然key是相同的，但是entity_id是不同的，所以值并不会被覆盖或者混淆。
