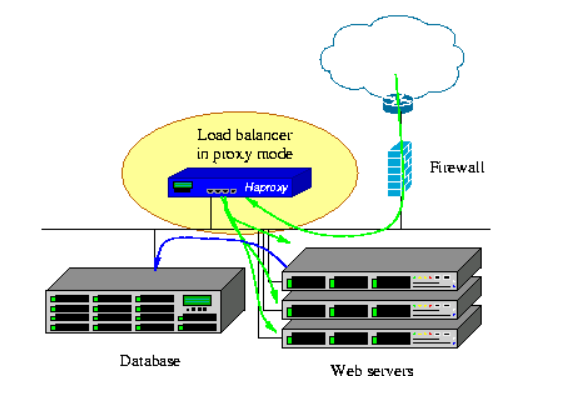

1562943827261

软件：haproxy---主要是做负载均衡的7层，也可以做4层负载均衡
apache也可以做7层负载均衡，但是很麻烦。实际工作中没有人用。
负载均衡是通过OSI协议对应的
7层负载均衡：用的7层http协议，
4层负载均衡：用的是tcp协议加端口号做的负载均衡

------------------------------------------------------------------------------------------------------------------------------
ha-proxy概述
ha-proxy是一款高性能的负载均衡软件。因为其专注于负载均衡这一些事情，因此与nginx比起来在负载均衡这件事情上做更好，更专业。

ha-proxy的特点
ha-proxy 作为目前流行的负载均衡软件，必须有其出色的一面。下面介绍一下ha-proxy相对LVS，Nginx等负载均衡软件的优点。

•支持tcp / http 两种协议层的负载均衡，使得其负载均衡功能非常丰富。
•支持8种左右的负载均衡算法，尤其是在http模式时，有许多非常实在的负载均衡算法，适用各种需求。
•性能非常优秀，基于事件驱动的链接处理模式及单进程处理模式（和Nginx类似）让其性能卓越。
•拥有一个功能出色的监控页面，实时了解系统的当前状况。
•功能强大的ACL支持，给用户极大的方便。

haproxy算法：
1.roundrobin
基于权重进行轮询,在服务器的处理时间保持均匀分布时,这是最平衡,最公平的算法.此算法是动态的,这表示其权重可以在运行时进行调整.不过在设计上,每个后端服务器仅能最多接受4128个连接
2.static-rr
基于权重进行轮询,与roundrobin类似,但是为静态方法,在运行时调整其服务器权重不会生效.不过,其在后端服务器连接数上没有限制
3.leastconn
新的连接请求被派发至具有最少连接数目的后端服务器.

1、Haproxy 实现七层负载

Keepalived + Haproxy

/etc/haproxy/haproxy.cfg
global                                                    //关于进程的全局参数
    log             127.0.0.1 local2 info  #日志服务器
    pidfile         /var/run/haproxy.pid  #pid文件
    maxconn         4000     #最大连接数
    user            haproxy   #用户
    group           haproxy      #组
    daemon          #守护进程方式后台运行
    nbproc 1        #工作进程数量  cpu内核是几就写几

    defaults        用于为其它配置段提供默认参数
    listen          是frontend和backend的结合体
    frontend        虚拟服务VIrtual Server
    backend         真实服务器Real Server

调度器可以同时为多个站点调度，如果使用frontend、backend的方式：
frontend1 backend1
frontend2 backend2
frontend3 backend3

Keepalived + Haproxy


拓扑结构

                        [vip: 192.168.246.17]

               [LB1 Haproxy]        [LB2 Haproxy]
              192.168.246.169       192.168.246.161

                [httpd]                [httpd]
              192.168.246.162       192.168.246.163

一、Haproxy实施步骤
1. 准备工作（集群中所有主机）
[root@ha-proxy-master ~]# cat /etc/hosts
127.0.0.1       localhost
192.168.246.169 ha-proxy-master
192.168.246.161 ha-proxy-slave
192.168.246.162 test-nginx1
192.168.246.163 test-nginx2
2. RS配置
配置好网站服务器，测试所有RS,所有机器安装nginx
[root@test-nginx1 ~]# yum install -y nginx
[root@test-nginx1 ~]# systemctl start nginx
[root@test-nginx1 ~]# echo "test-nginx1" >> /usr/share/nginx/html/index.html
# 所有nginx服务器按顺序输入编号，方便区分。
3. 调度器配置Haproxy（主/备）都执行
[root@ha-proxy-master ~]# yum -y install haproxy
[root@ha-proxy-master ~]# cp -rf /etc/haproxy/haproxy.cfg{,.bak}
[root@ha-proxy-master ~]# sed -i.bak -r '/^[ ]*#/d;/^$/d' /etc/haproxy/haproxy.cfg
[root@ha-proxy-master ~]# vim /etc/haproxy/haproxy  .cfg
global
    log         127.0.0.1 local2 info
    pidfile     /var/run/haproxy.pid
    maxconn     4000   #优先级低
    user        haproxy
    group       haproxy
    daemon               #以后台形式运行ha-proxy
    nbproc 1            #工作进程数量  cpu内核是几就写几
defaults
    mode                    http  #工作模式 http ,tcp 是 4 层,http是 7 层
    log                     global
    retries                 3   #健康检查。3次连接失败就认为服务器不可用，主要通过后面的check检查
    option                  redispatch  #服务不可用后重定向到其他健康服务器。
    maxconn                 4000  #优先级中
    contimeout              5000  #ha服务器与后端服务器连接超时时间，单位毫秒ms
    clitimeout              50000 #客户端超时
    srvtimeout              50000 #后端服务器超时
listen stats
    bind            *:80
    stats                       enable
    stats uri               /haproxy  #使用浏览器访问 http://192.168.246.169/haproxy,可以看到服务器状态
    stats auth              qianfeng:123  #用户认证，客户端使用elinks浏览器的时候不生效
frontend  web
    mode                    http
    bind                            *:80   #监听哪个ip和什么端口
    option                  httplog     #日志类别 http 日志格式
    acl html url_reg  -i  \.html$  #1.访问控制列表名称html。规则要求访问以html结尾的url
    use_backend httpservers if  html #2.如果满足acl html规则，则推送给后端服务器httpservers
    default_backend    httpservers   #默认使用的服务器组
backend httpservers    #名字要与上面的名字必须一样
    balance     roundrobin  #负载均衡的方式
    server  http1 192.168.246.162:80 maxconn 2000 weight 1  check inter 1s rise 2 fall 2
    server  http2 192.168.246.163:80 maxconn 2000 weight 1  check inter 1s rise 2 fall 2
将配置文件拷贝到slave服务器
[root@ha-proxy-master ~]# scp  /etc/haproxy/haproxy.cfg 192.168.246.161:/etc/haproxy/
两台机器启动设置开机启动
[root@ha-proxy-master ~]# systemctl start haproxy
[root@ha-proxy-master ~]# systemctl enable haproxy

#check inter 2000          检测心跳频率
#rise 2     2 次正确认为服务器可用
#fall 2      2 次失败认为服务器不可用

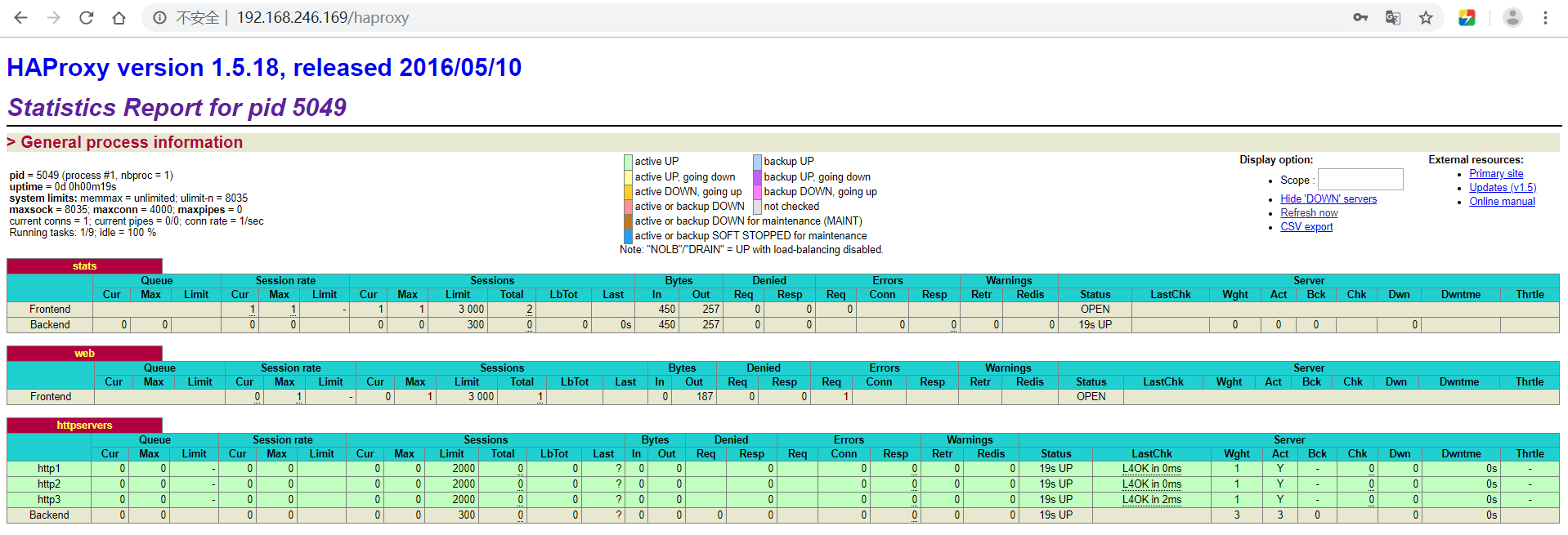

4.测试主/备(浏览器访问)

主:

1562947647152

备:

1562947914764

页面主要参数解释
Queue
Cur: current queued requests //当前的队列请求数量
Max：max queued requests     //最大的队列请求数量
Limit：           //队列限制数量

Errors
Req：request errors             //错误请求
Conn：connection errors          //错误的连接

Server列表：
Status:状态，包括up(后端机活动)和down(后端机挂掉)两种状态
LastChk:    持续检查后端服务器的时间
Wght: (weight) : 权重
========================================================
2.测试访问
通过访问haparoxy的ip地址访问到后端服务器
# curl http://192.168.246.169

如果出现bind失败的报错，执行下列命令
setsebool -P haproxy_connect_any=1

二、Keepalived实现调度器HA

注：主/备调度器均能够实现正常调度
1. 主/备调度器安装软件
[root@ha-proxy-master ~]# yum install -y keepalived
[root@ha-proxy-slave ~]# yum install -y keepalived
[root@ha-proxy-master ~]# cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak
[root@ha-proxy-master ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   router_id director1
}
vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 80
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.246.17/24
    }
}

[root@ha-proxy-slave ~]# cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak
[root@ha-proxy-slave ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   router_id directory2
}
vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    nopreempt
    virtual_router_id 80
    priority 50
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.246.17/24
    }
}
3. 启动KeepAlived（主备均启动）
[root@ha-proxy-master ~]# chkconfig keepalived on
[root@ha-proxy-master ~]# service keepalived start
[root@ha-proxy-master ~]# ip a

4. 扩展对调度器Haproxy健康检查（可选）
思路：两台机器都做
让Keepalived以一定时间间隔执行一个外部脚本，脚本的功能是当Haproxy失败，则关闭本机的Keepalived
a. script
[root@ha-proxy-master ~]# cat /etc/keepalived/check_haproxy_status.sh
#!/bin/bash                                                                                      /usr/bin/curl -I http://localhost &>/dev/null
if [ $? -ne 0 ];then
#       /etc/init.d/keepalived stop
        systemctl stop keepalived
fi
[root@ha-proxy-master ~]# chmod a+x /etc/keepalived/check_haproxy_status.sh
b. keepalived使用script
[root@ha-proxy-master keepalived]# vim keepalived.conf
! Configuration File for keepalived

global_defs {
   router_id director1
}
vrrp_script check_haproxy {
   script "/etc/keepalived/check_haproxy_status.sh"
   interval 5
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 80
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.246.17/24
    }
    track_script {
        check_haproxy
    }
}
[root@ha-proxy-slave keepalived]# vim keepalived.conf
! Configuration File for keepalived

global_defs {
   router_id directory2
}
vrrp_script check_haproxy {
   script "/etc/keepalived/check_haproxy_status.sh"
   interval 5
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    nopreempt
    virtual_router_id 80
    priority 50
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.246.17/24
    }
    track_script {
        check_haproxy
    }
}
[root@ha-proxy-master keepalived]# systemctl restart keepalived
[root@ha-proxy-slave keepalived]# systemctl restart keepalived
注：必须先启动haproxy，再启动keepalived
两台机器都配置haproxy的日志:需要打开注释并添加
[root@ha-proxy-master ~]# vim /etc/rsyslog.conf
# Provides UDP syslog reception  #由于haproxy的日志是用udp传输的,所以要启用rsyslog的udp监听
$ModLoad imudp
$UDPServerRun 514
找到  #### RULES ####   下面添加
local2.*                       /var/log/haproxy.log
[root@ha-proxy-master ~]# systemctl restart rsyslog
[root@ha-proxy-master ~]# systemctl restart haproxy
[root@ha-proxy-master ~]# tail -f /var/log/haproxy.log
2019-07-13T23:11:35+08:00 localhost haproxy[906]: Connect from 192.168.246.1:56866 to 192.168.246.17:80 (web/HTTP)
2019-07-13T23:11:35+08:00 localhost haproxy[906]: Connect from 192.168.246.1:56867 to 192.168.246.17:80 (web/HTTP)
2019-07-13T23:13:39+08:00 localhost haproxy[906]: Connect from 192.168.246.1:56889 to 192.168.246.17:80 (stats/HTTP)
2019-07-13T23:13:39+08:00 localhost haproxy[906]: Connect from 192.168.246.1:56890 to 192.168.246.17:80 (web/HTTP)
2019-07-13T23:14:07+08:00 localhost haproxy[906]: Connect from 192.168.246.1:56895 to 192.168.246.17:80 (web/HTTP)
2019-07-13T23:14:07+08:00 localhost haproxy[906]: Connect from 192.168.246.1:56896 to 192.168.246.17:80 (stats/HTTP)
