堆叠和集群

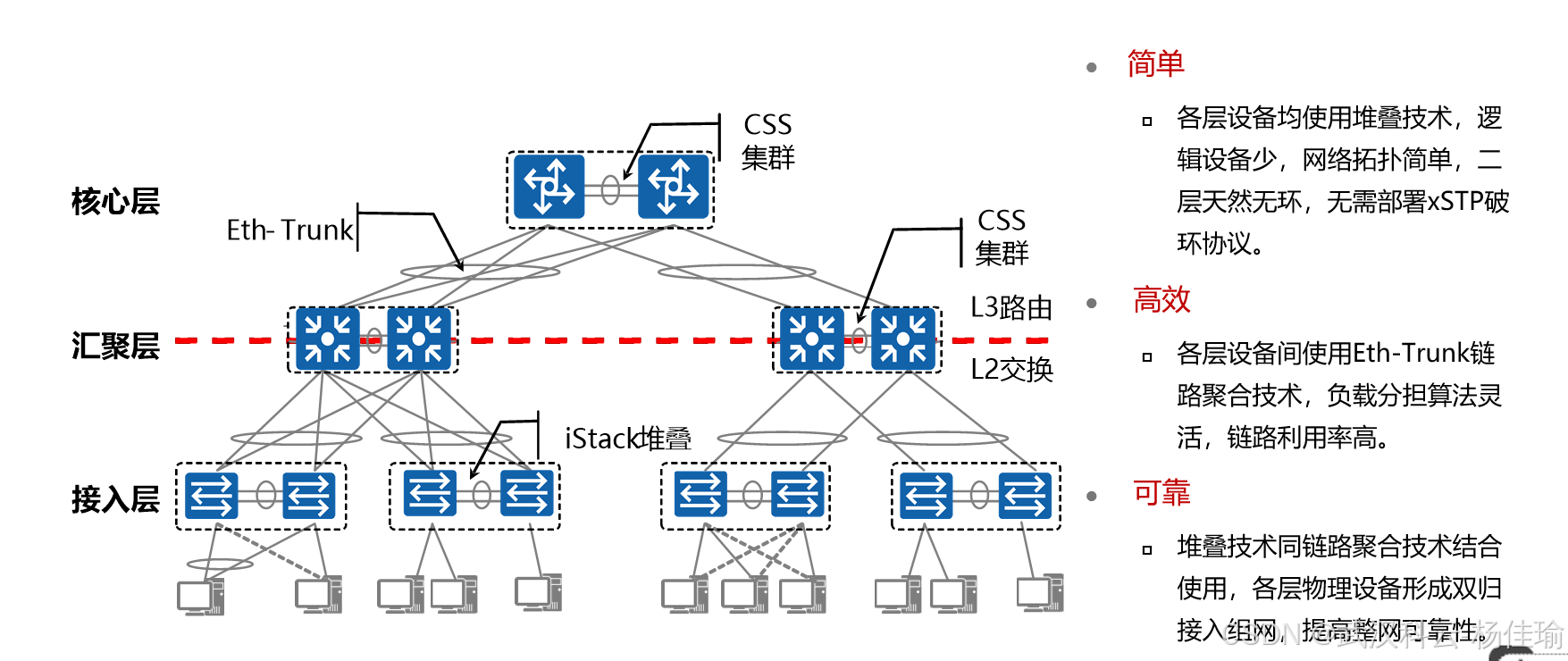

园区网 高可靠性解决方案

1.采用堆叠+集群+链路聚合的方案

2.MSTP+VRRP

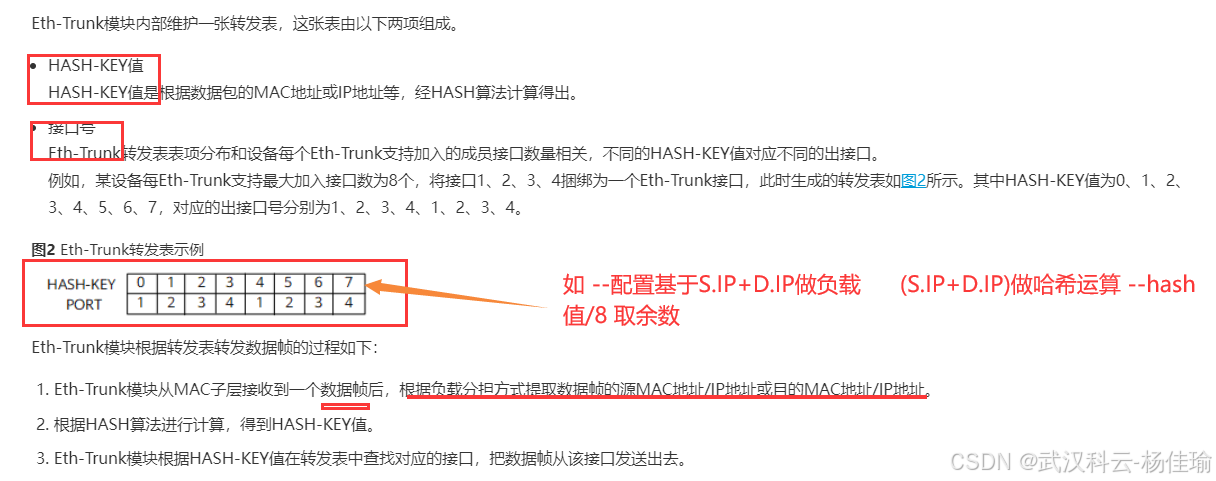

堆叠和集群的作用（配合eth-trunk使用）

1.简化网络，两台堆叠设备可以直接看成一台设备

2.提高网络可靠性，

3.网络故障，收敛速度非常快

4.设备和链路利用率大大的提升（相对STP,破环机制必须要阻塞一条链路）

5.扩充端口的数量

6.增加了带宽

设备堆叠之后，两台/多台设备相当于逻辑的一台设备，接口，带宽，全部累积，由于是一台逻辑设备了，当堆叠系统中其他设备故障时会更快的感知到，

概念

1.主交换机 ---负责管理整个堆叠系统，只有一个，优先级高的设备为主交换机，（并不准确，其实要看设备的启动顺序，如果启动时间相差在20秒内，就忽略启动时间的差别，通过优先级来进行比较，优先级比较不出来的话比较MAC地址）

2.备交换机---主交换机的备份，只有当主交换机故障之后或者主交换机分裂出堆叠系统之后，备交换机成为主交换机，管理集群系统内所有的交换机

3.从交换机--堆叠系统中，除了主备交换机，剩余的交换机都是从交换机

----从业务角度看，三种类型的交换机都负责转发

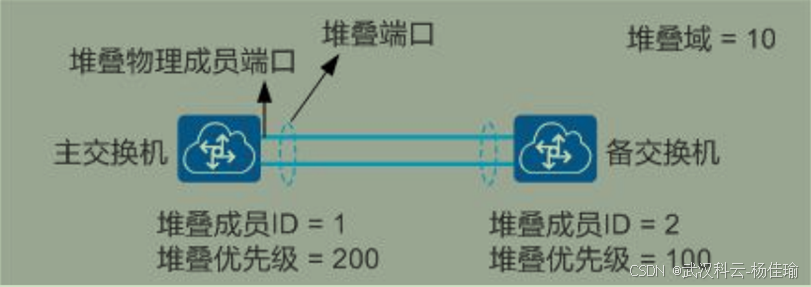

4.堆叠物理成员端口--连接堆叠线缆的物理接口

5.堆叠端口--逻辑端口，需要和物理成员端口做绑定，一个堆叠端口中，可以存在一个或多个物理成员端口

                一台设备只可以存在两个堆叠端口 分别是stack-port n/1和n/2   n为堆叠ID

6.堆叠ID--作用1：唯一标识一台成员交换机 （也可以理解为同一个堆叠系统内的不同交换机堆叠ID不相同，用于唯一区分不同的交换机）

               作用2：标识成员设备的槽位号，堆叠系统形成之后，备交换机和从交换机的的堆叠ID都是由主交换机分配，堆叠ID决定了成员设备的端口号（也就是设备的槽位号）

  生成方式：1.手工配置       2.主交换机分配

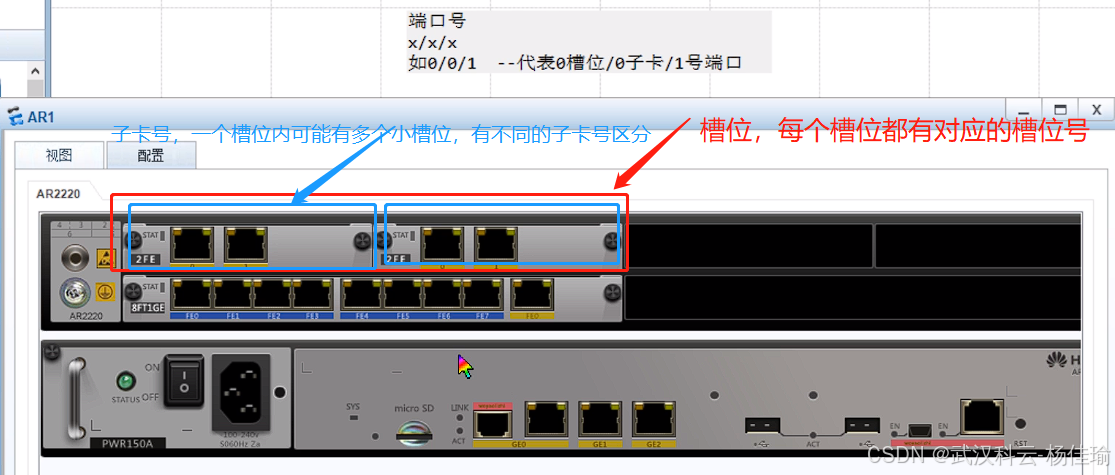

同一个堆叠系统内的交换机，设置的堆叠ID不同（堆叠ID用于标识堆叠系统内唯一的交换机），但是设备可能会存在相同的接口（堆叠之后，同多个设备会逻辑成为一台设备，堆叠系统内所有的设备名称都会成为主堆叠设备的名称，多台设备的接口会同时存在在同一台设备上），

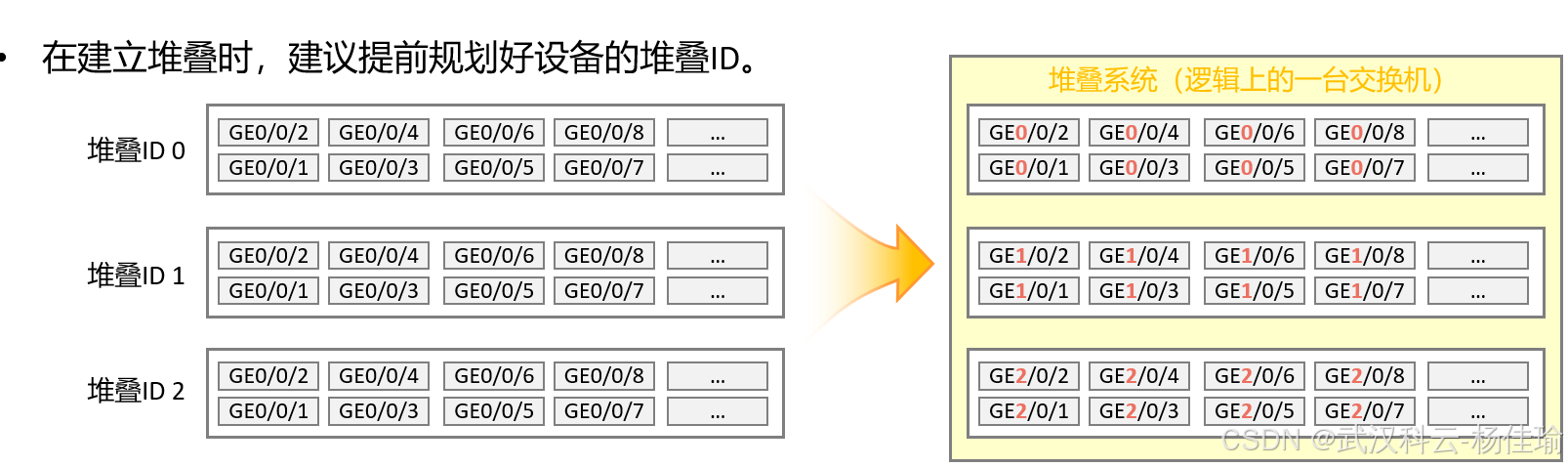

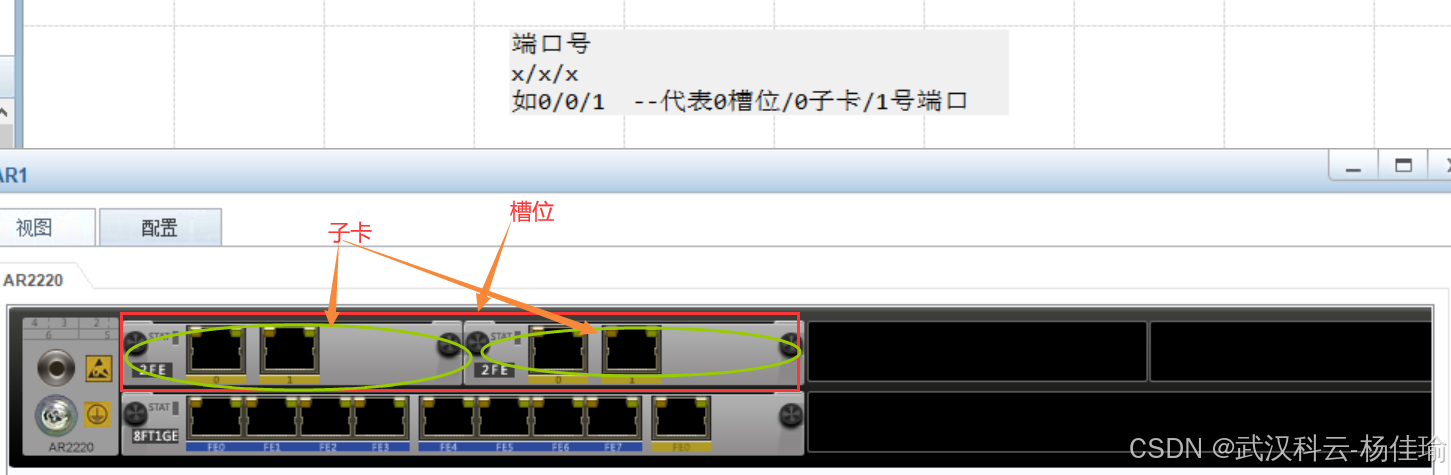

此时根据堆叠ID,改变槽位号，效果如下图

7.堆叠优先级 ---选举主备从交换机  ↑，默认为100

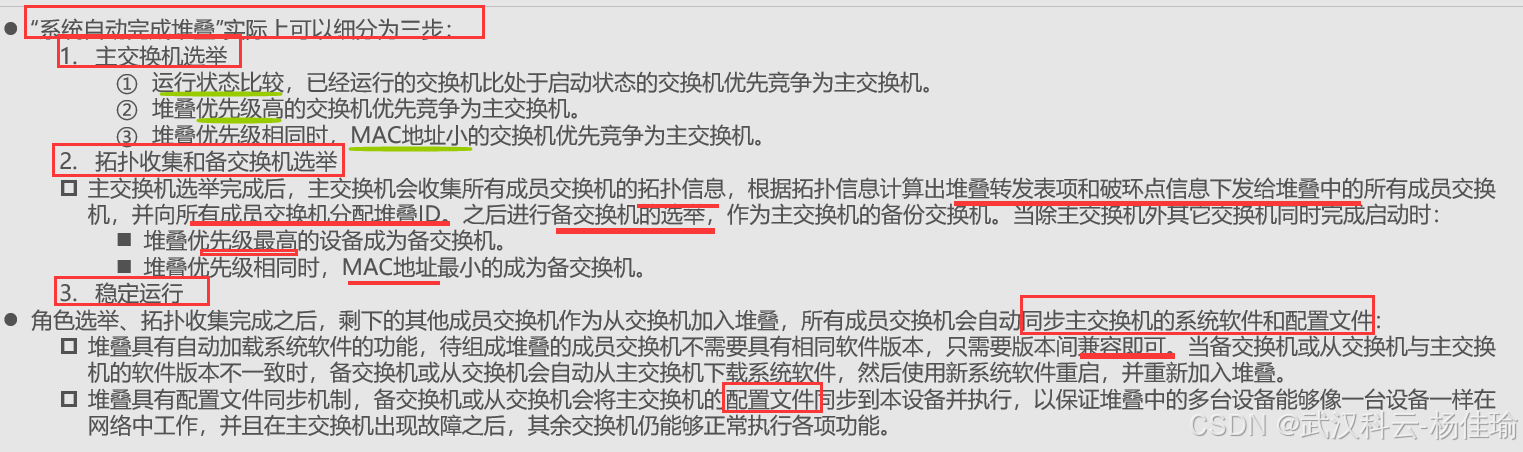

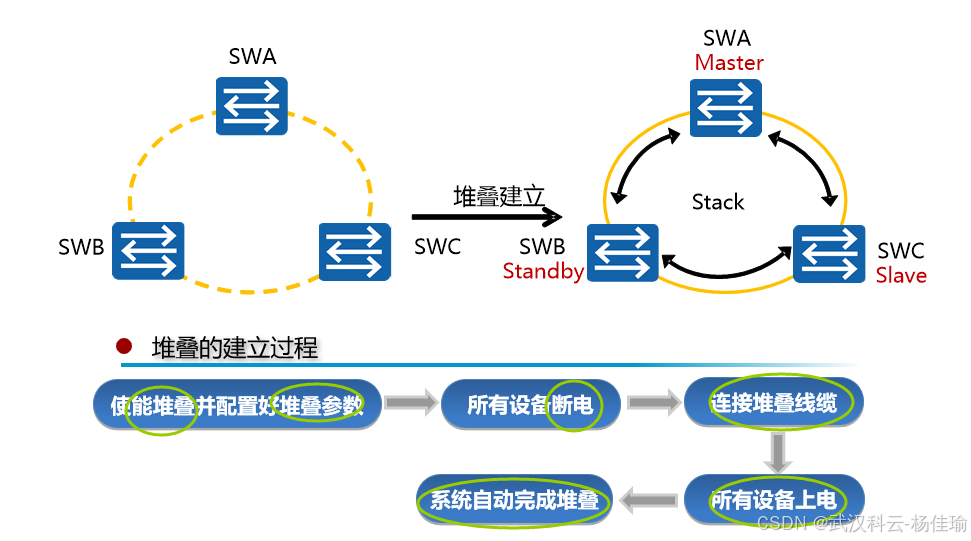

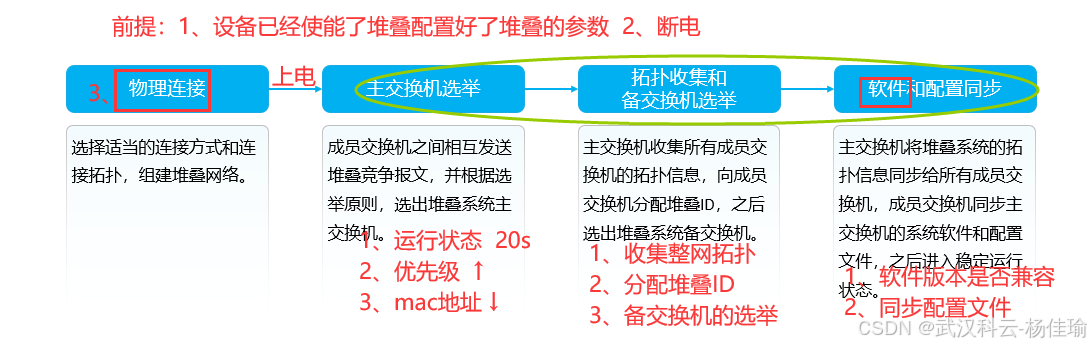

堆叠系统的构建过程

运行状态：那台交换机先重启成功，如果两台成员交换机重启时间相差在20秒内，则忽略不计，如果超过20秒，则先启动的的设备为主设备

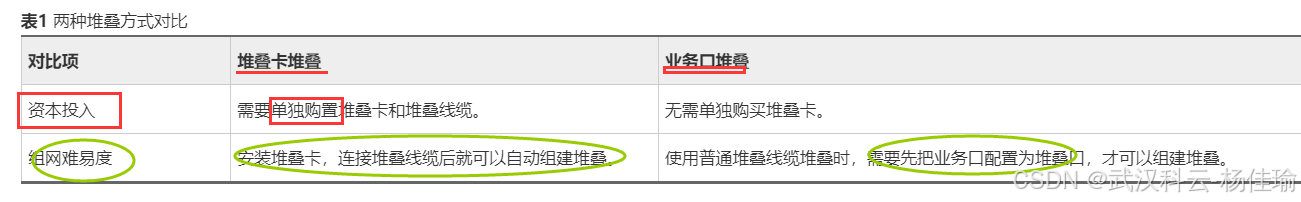

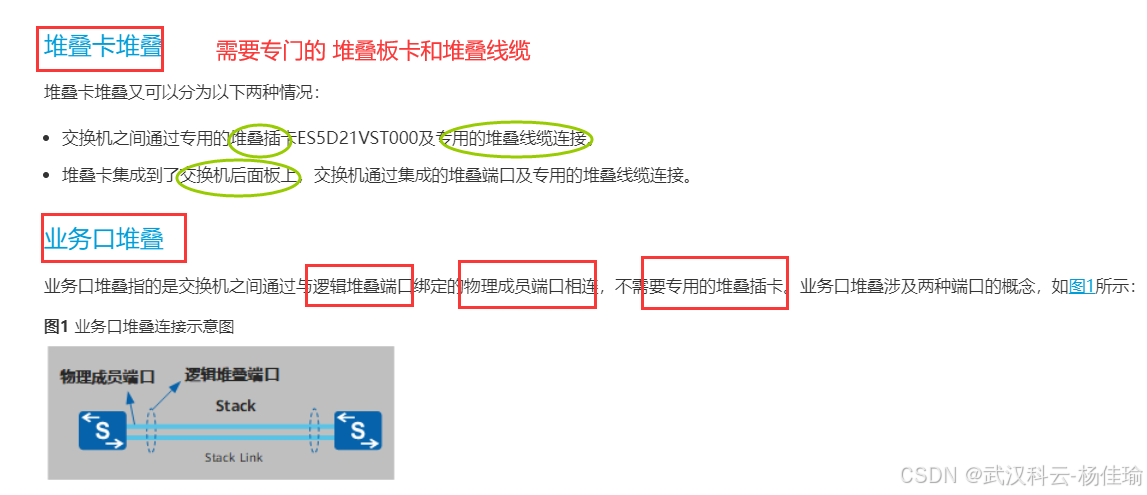

堆叠方式

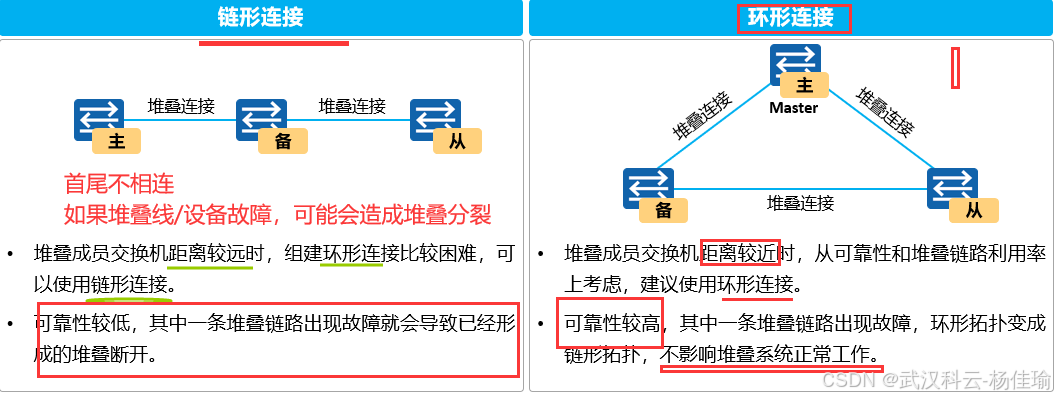

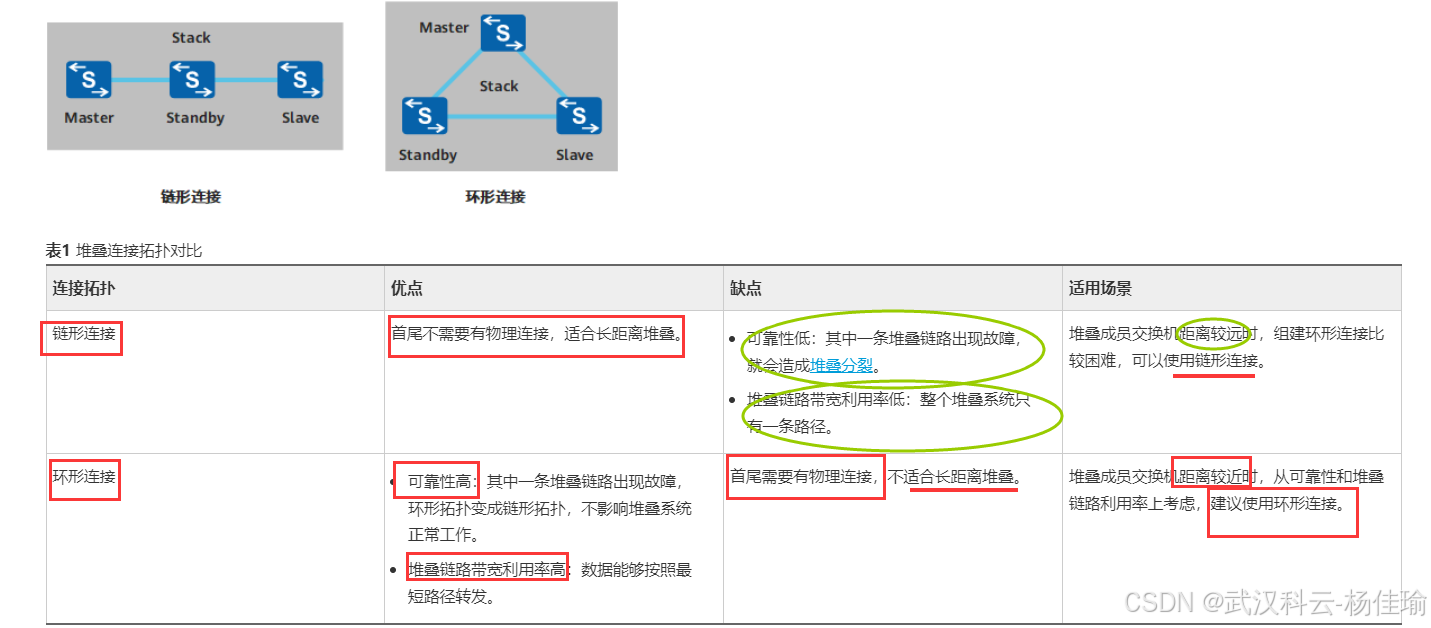

堆叠拓扑

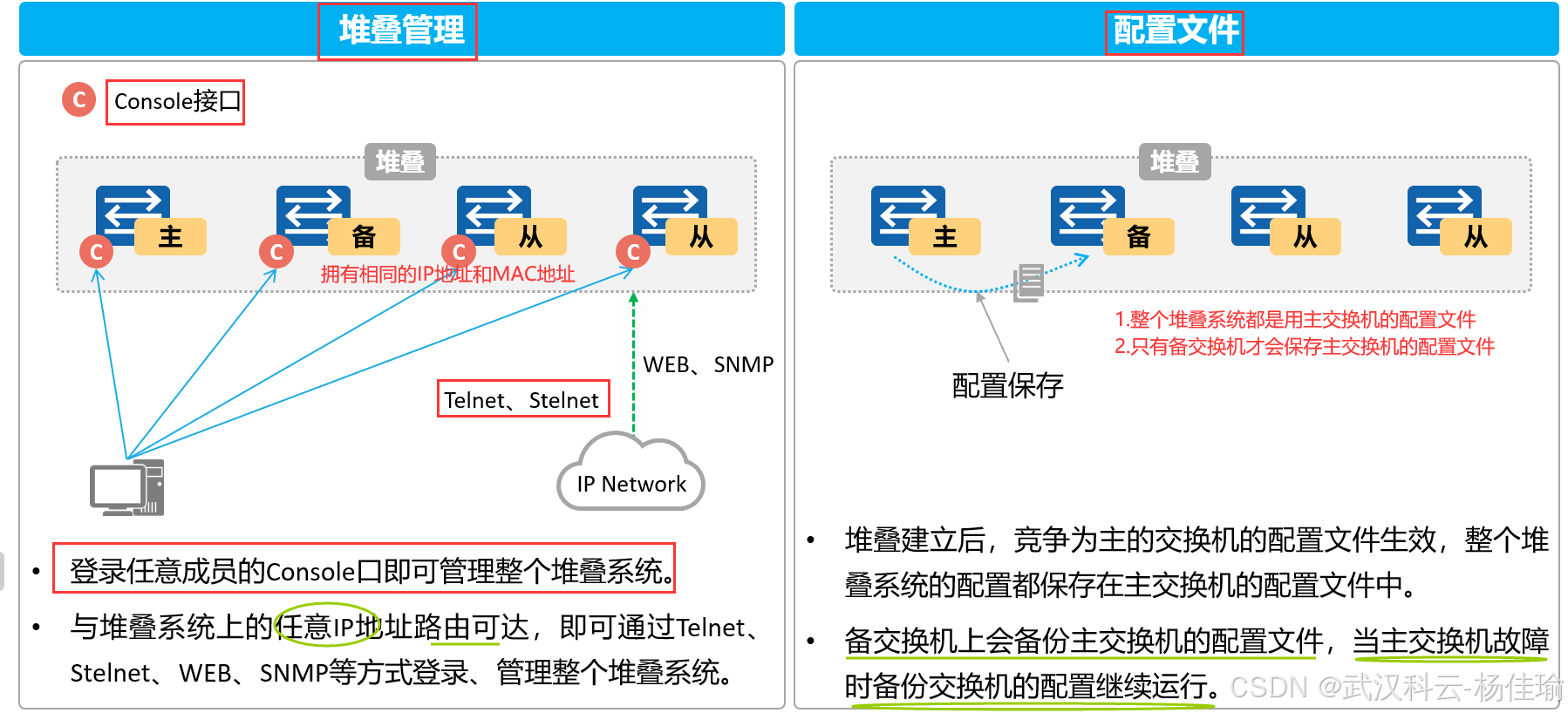

稳定运行后

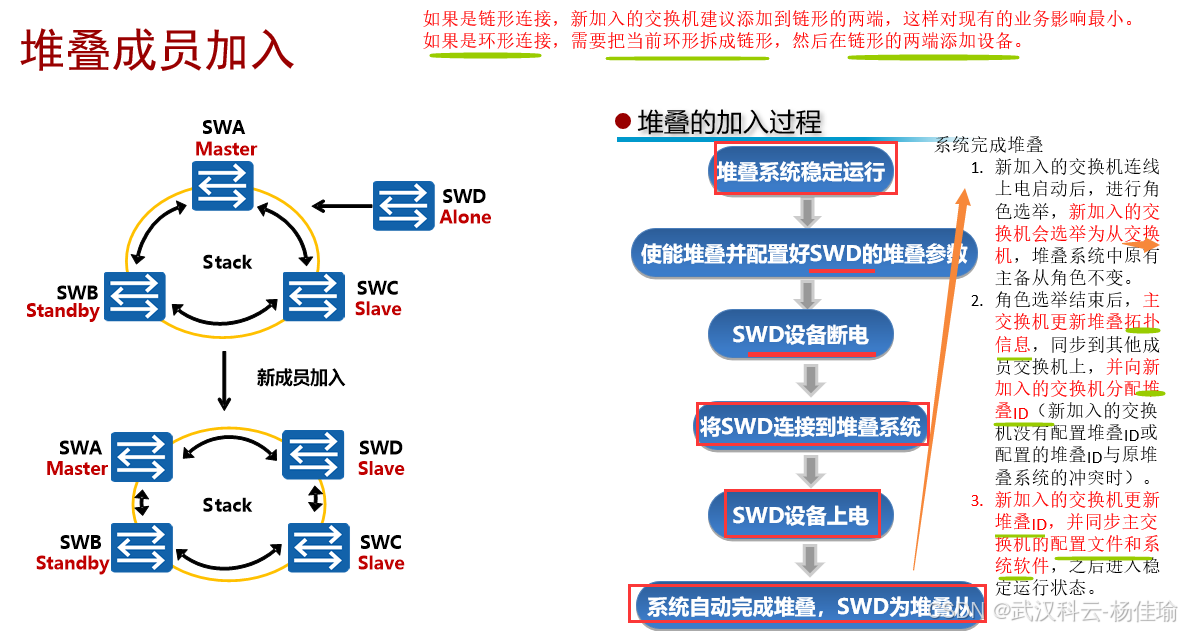

堆叠成员的加入

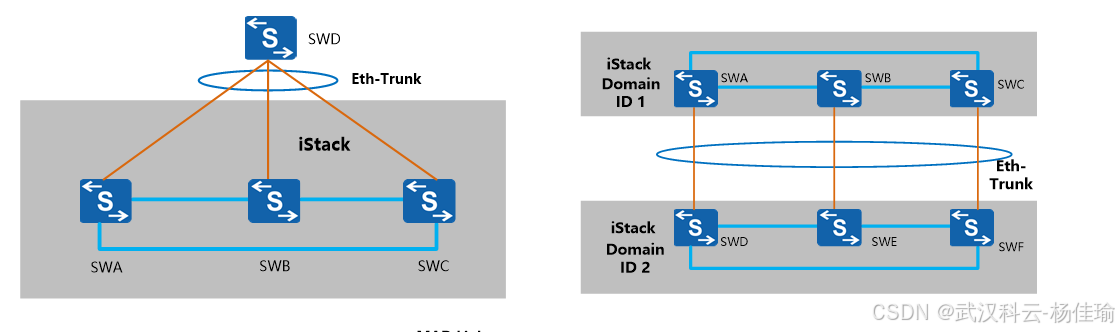

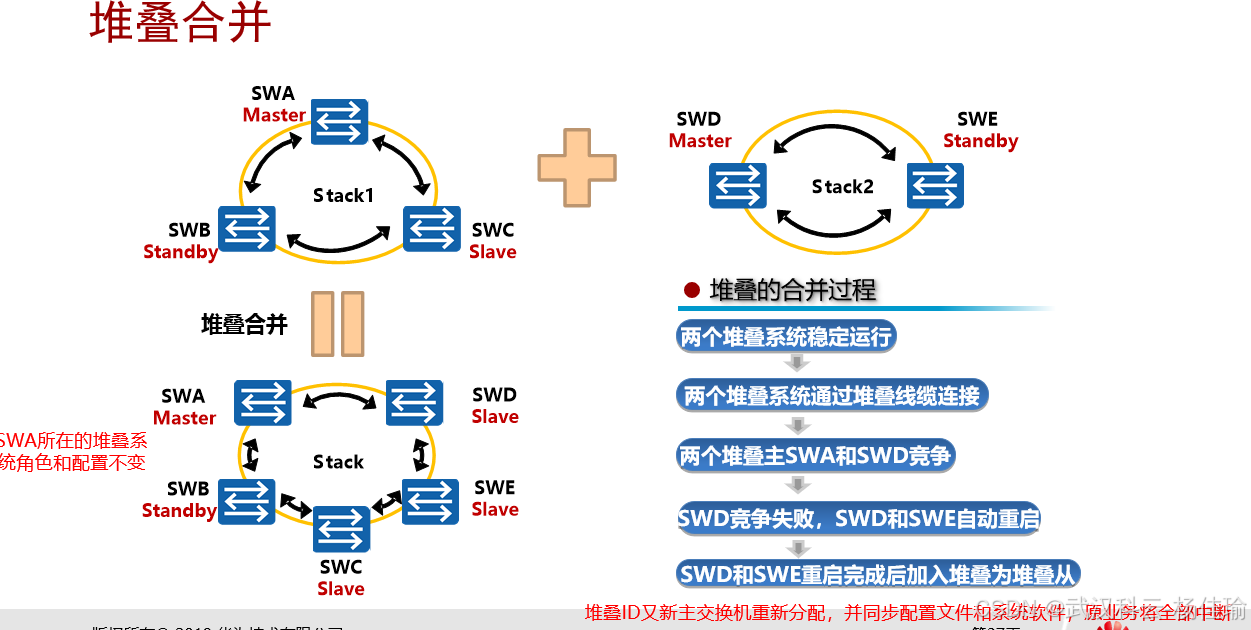

堆叠合并

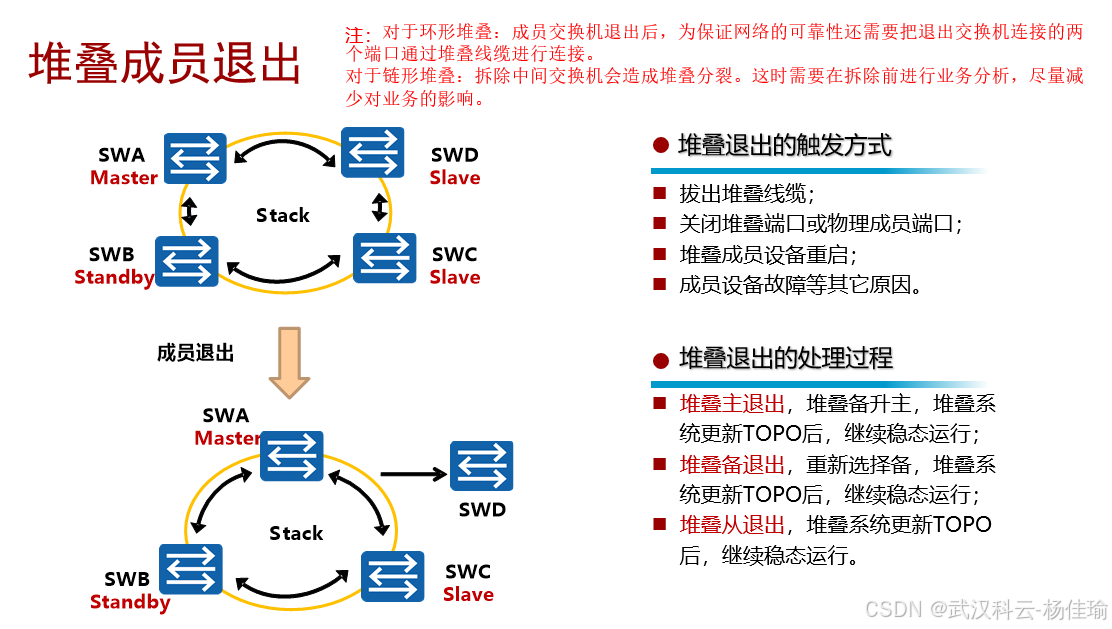

堆叠成员的退出

--堆叠成员的退出可能会造成堆叠分裂

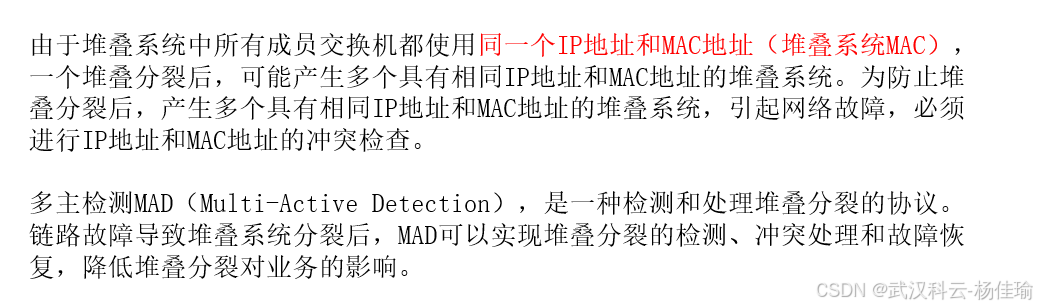

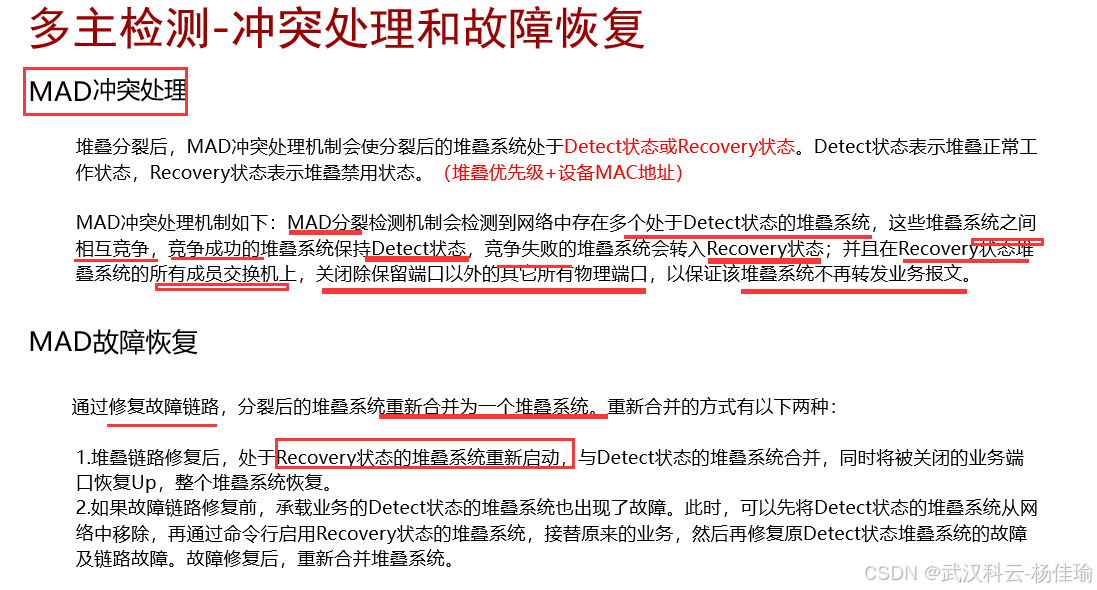

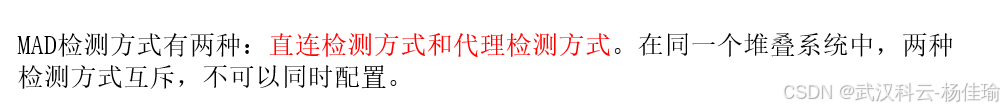

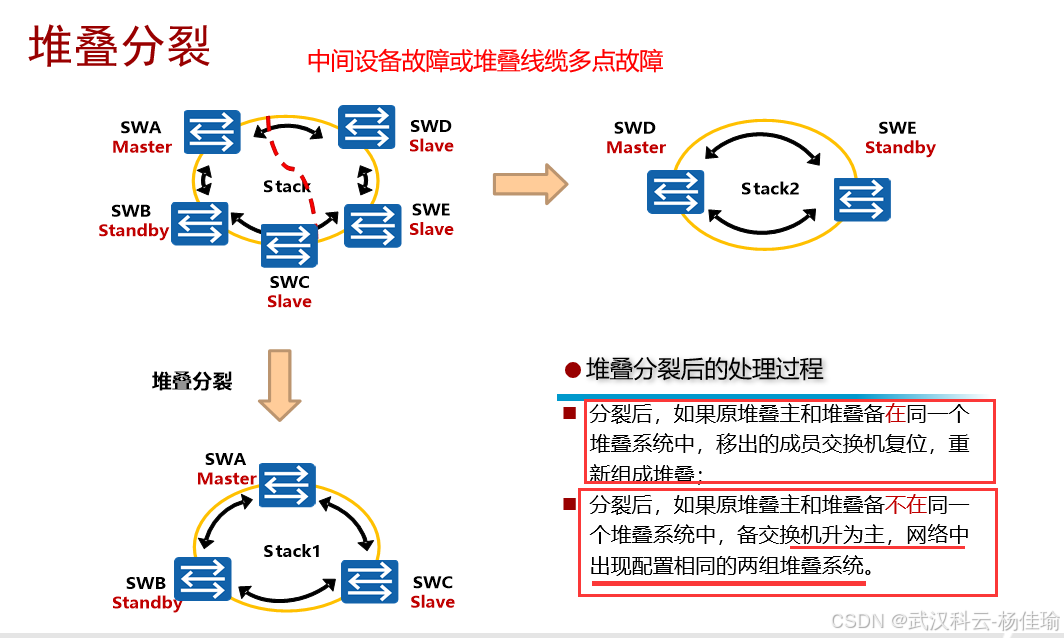

堆叠分裂造成的问题--

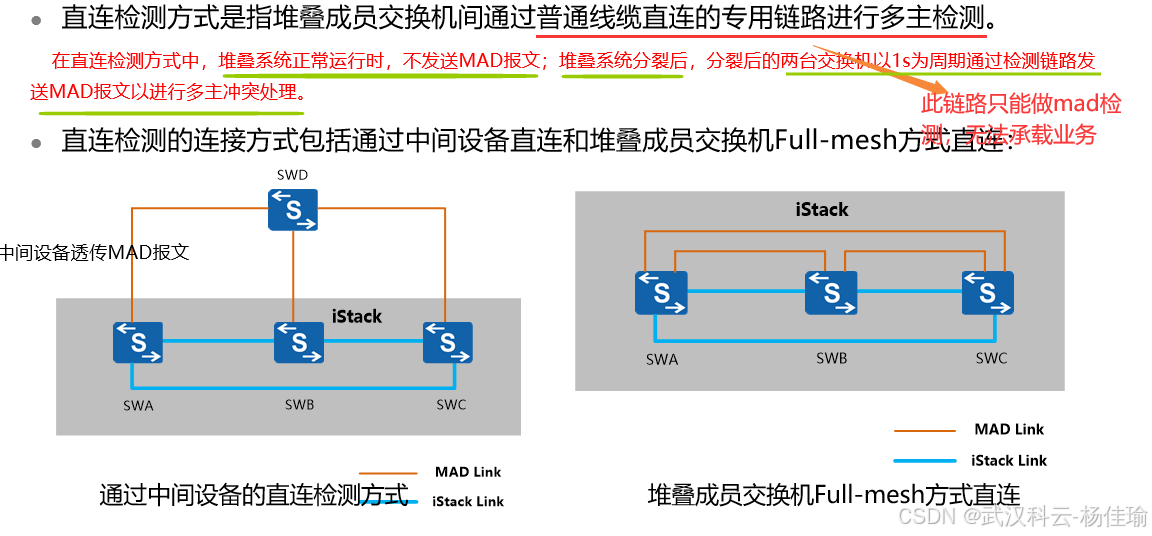

直连方式

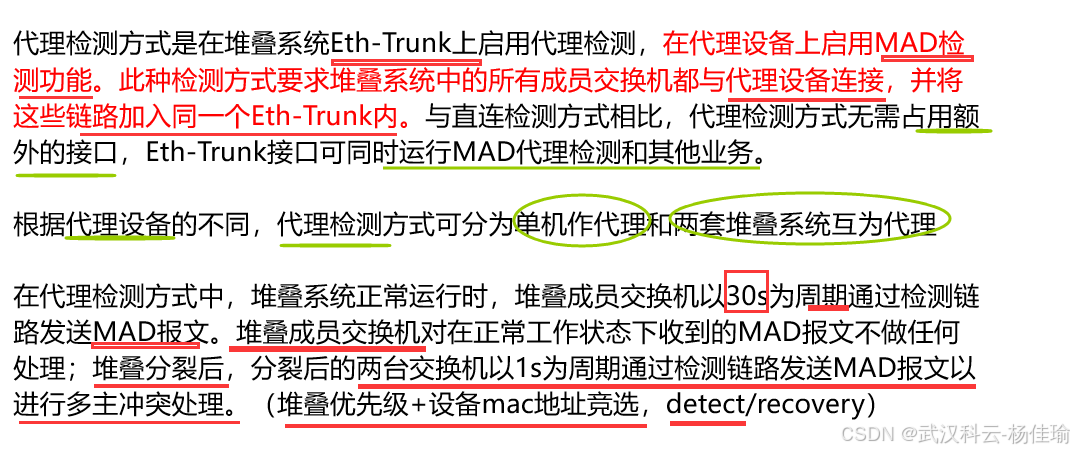

代理检测

主备倒换

1.现在的主设备不是用户期望--通过命令主备倒换  slave switchover

2.主设备故障引起的主备倒换

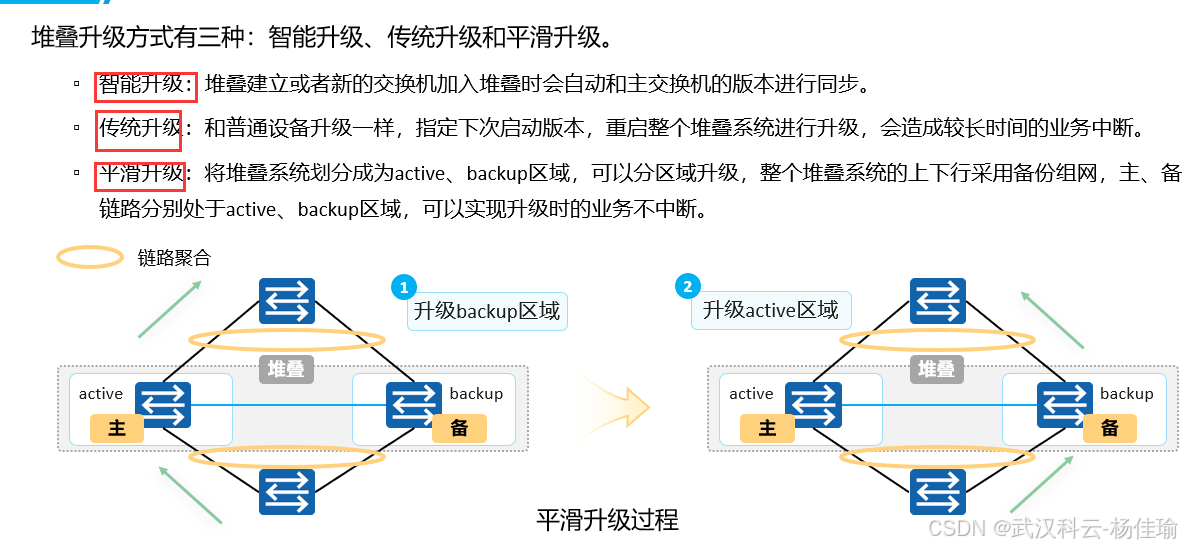

堆叠升级

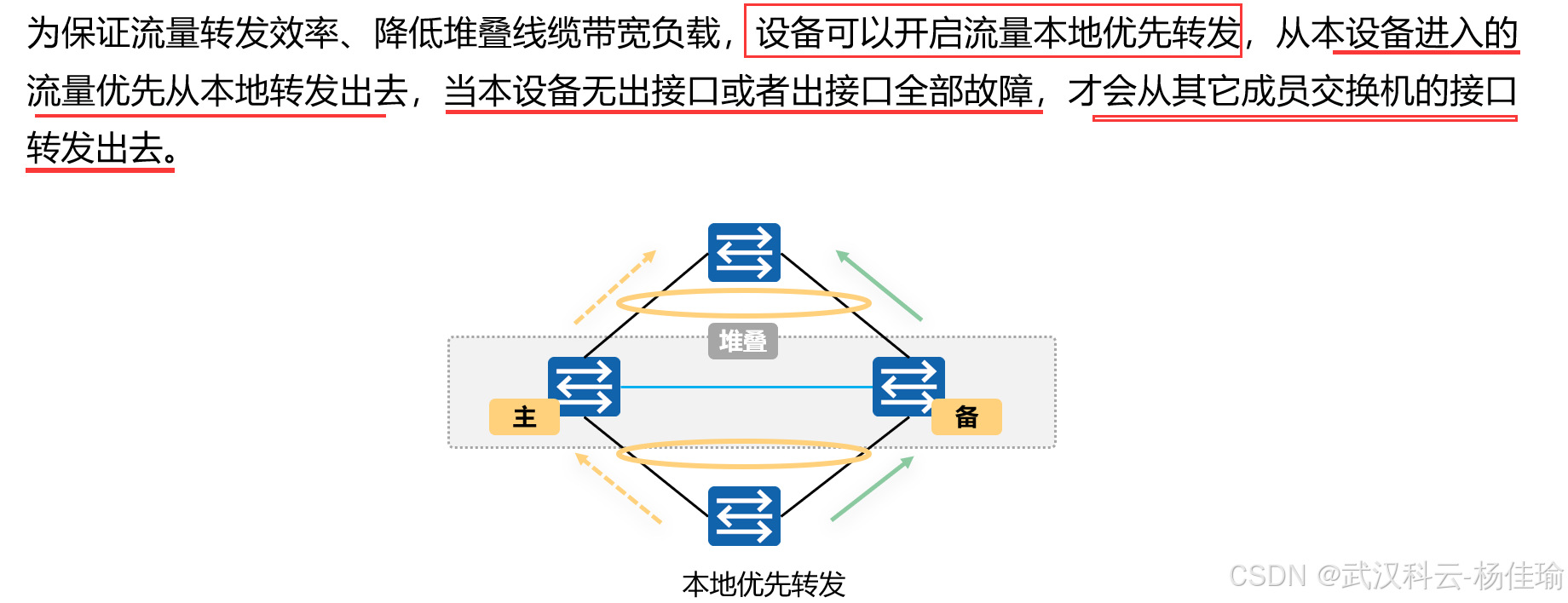

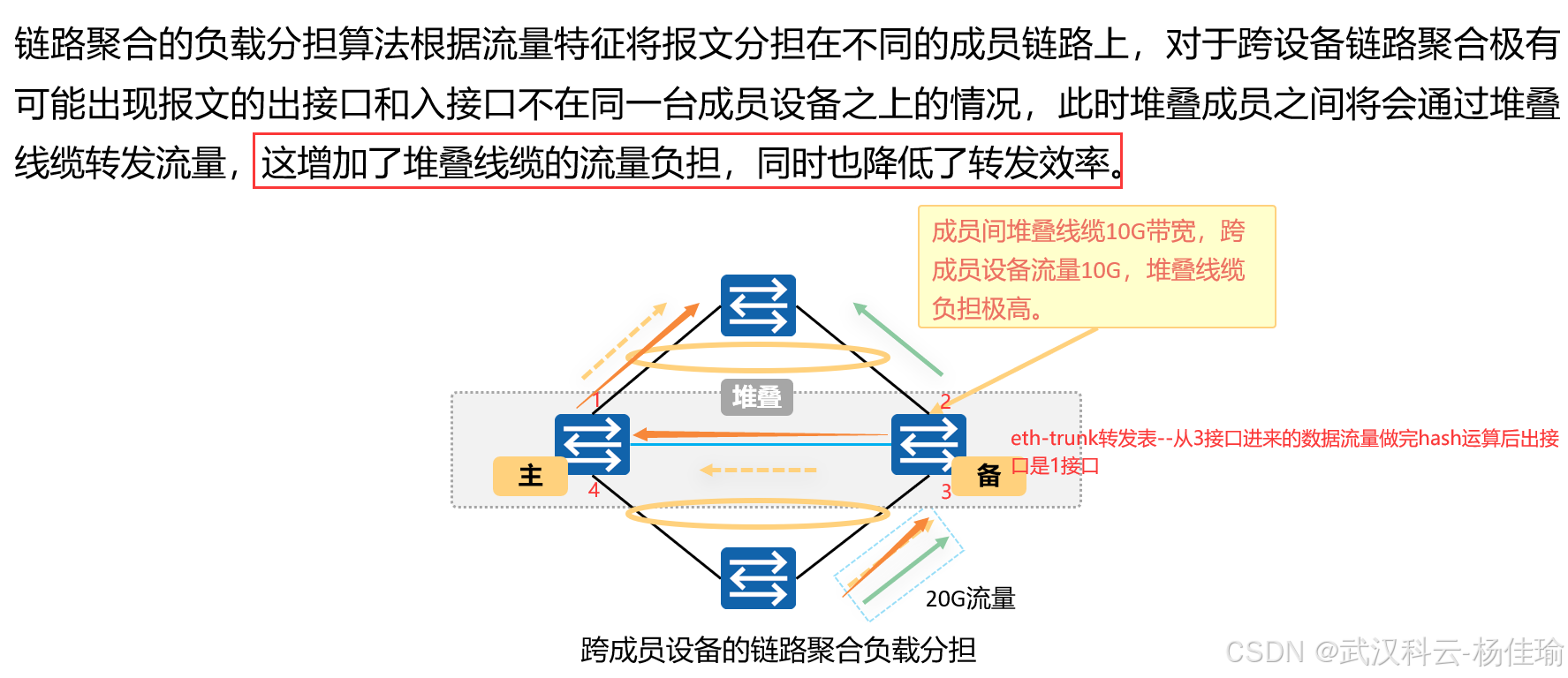

流量本地转发--

问题的存在

解决方法

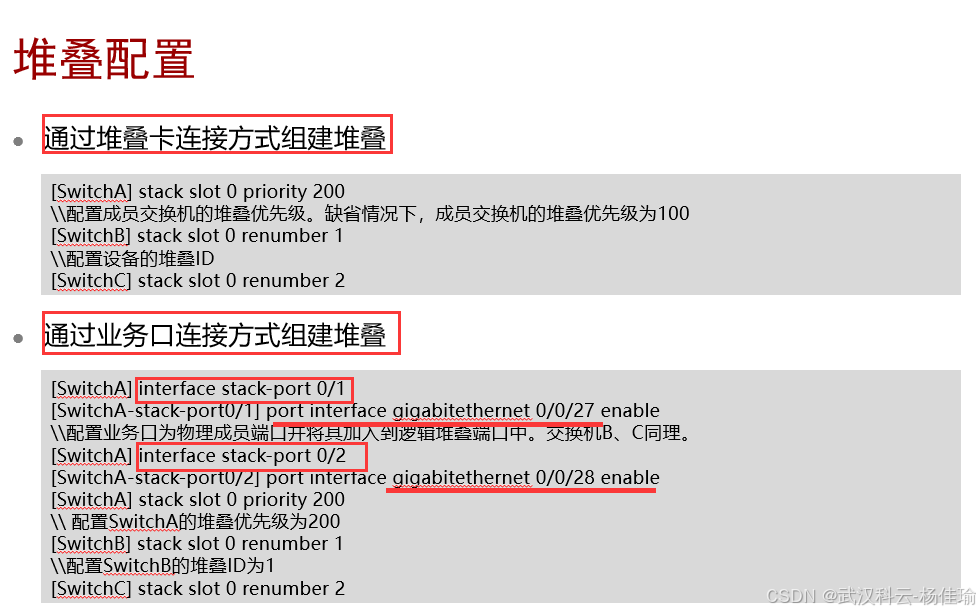

堆叠的配置

集群

---框式设备的堆叠--称为集群

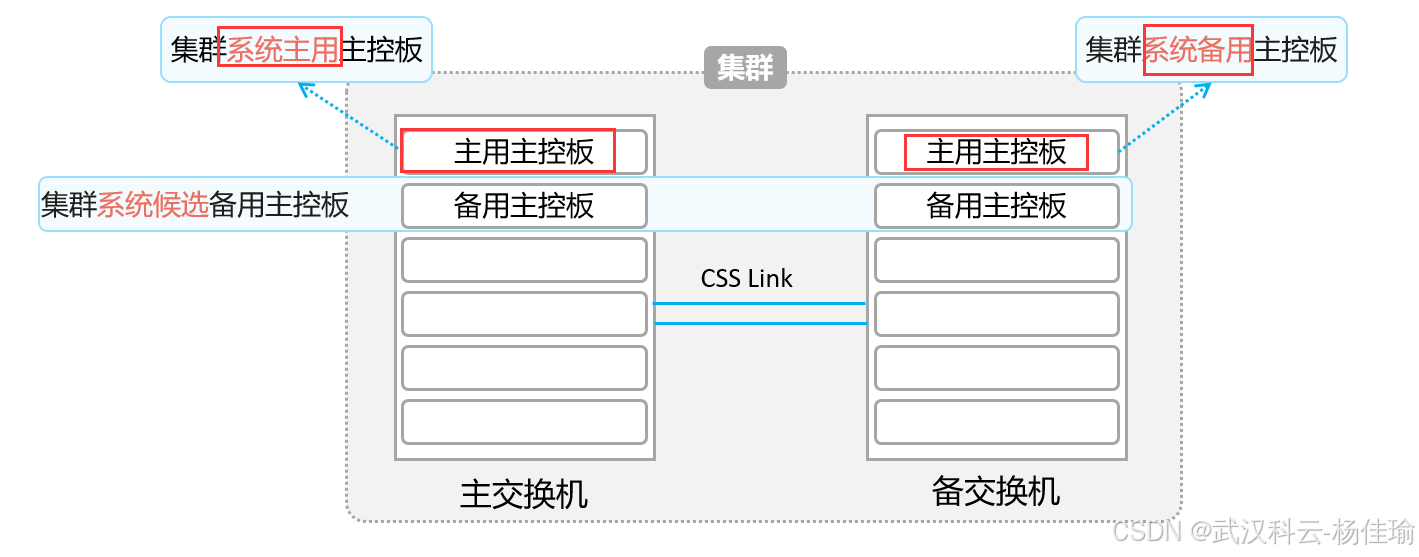

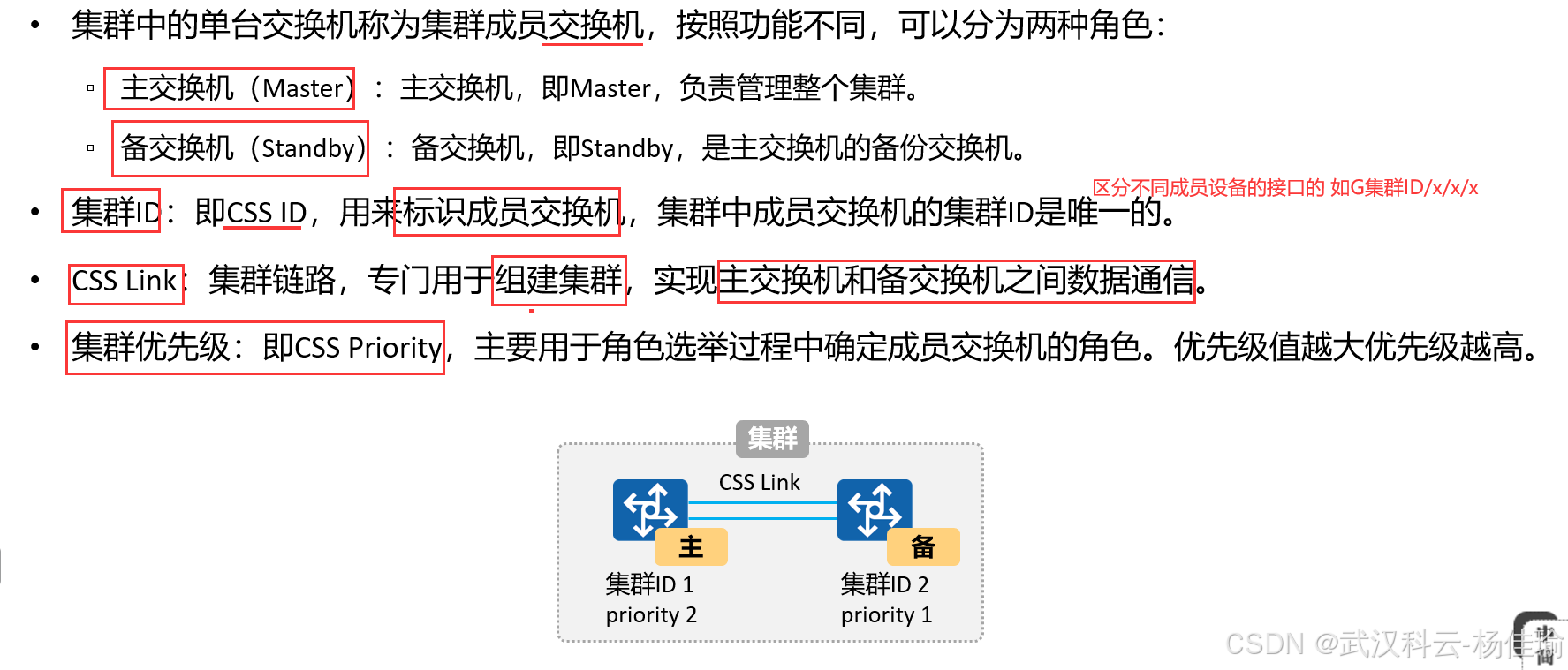

基本概念

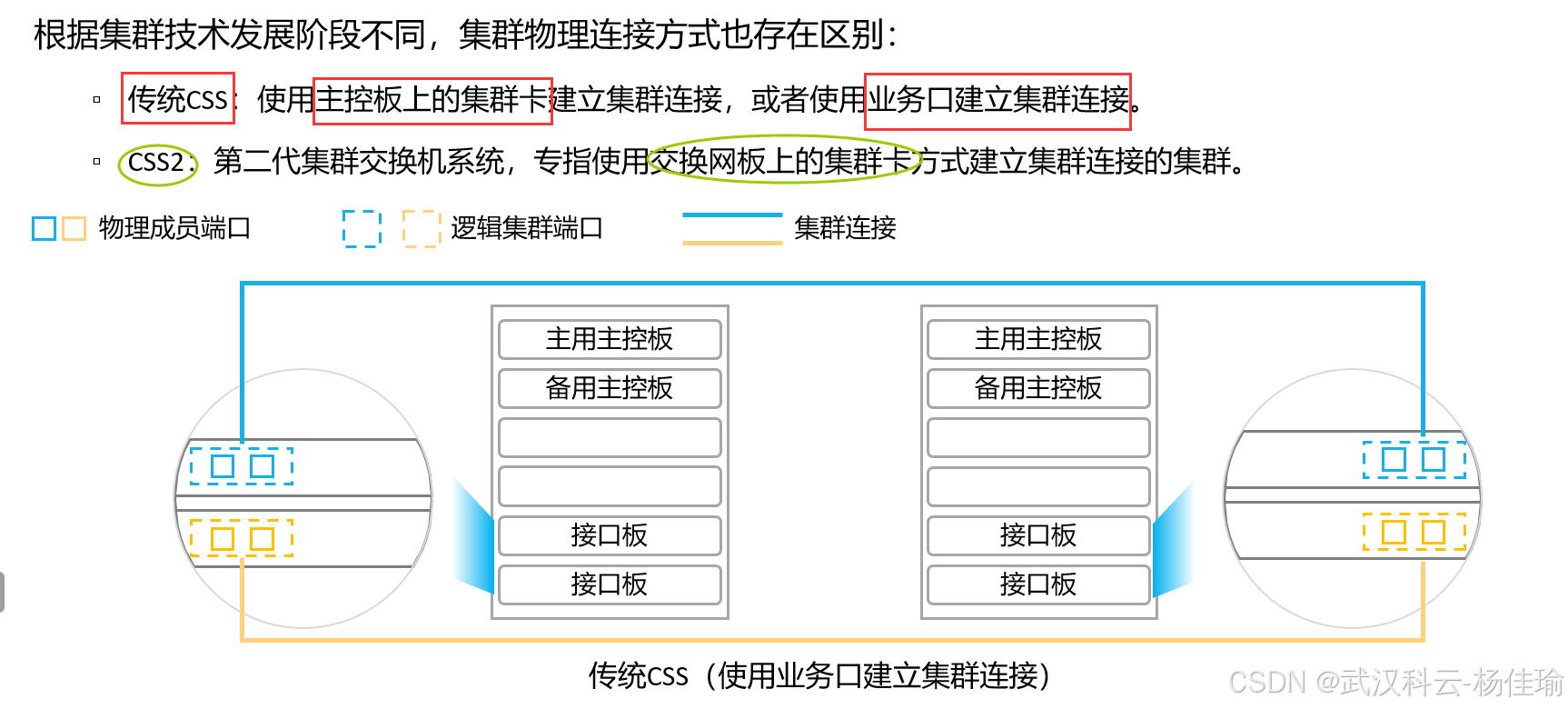

连接方式

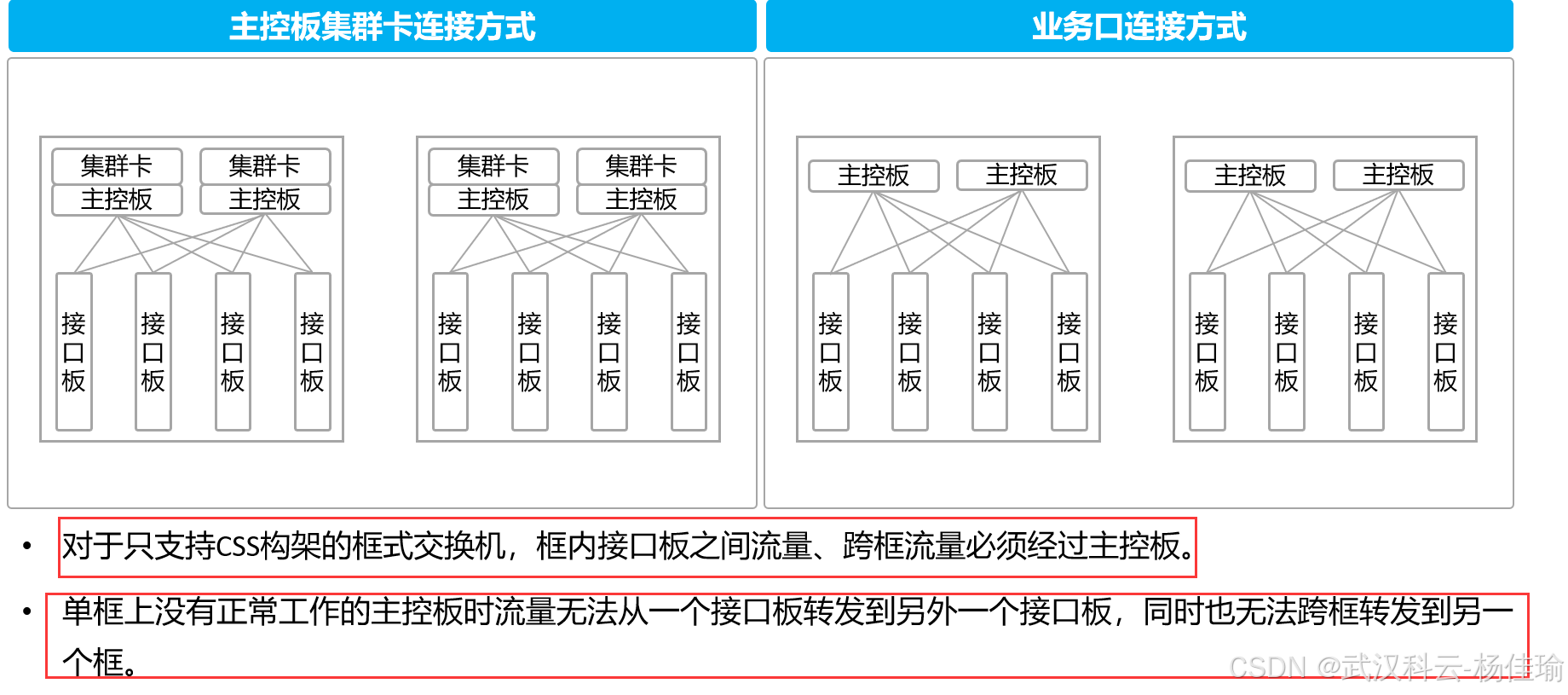

传统css的问题

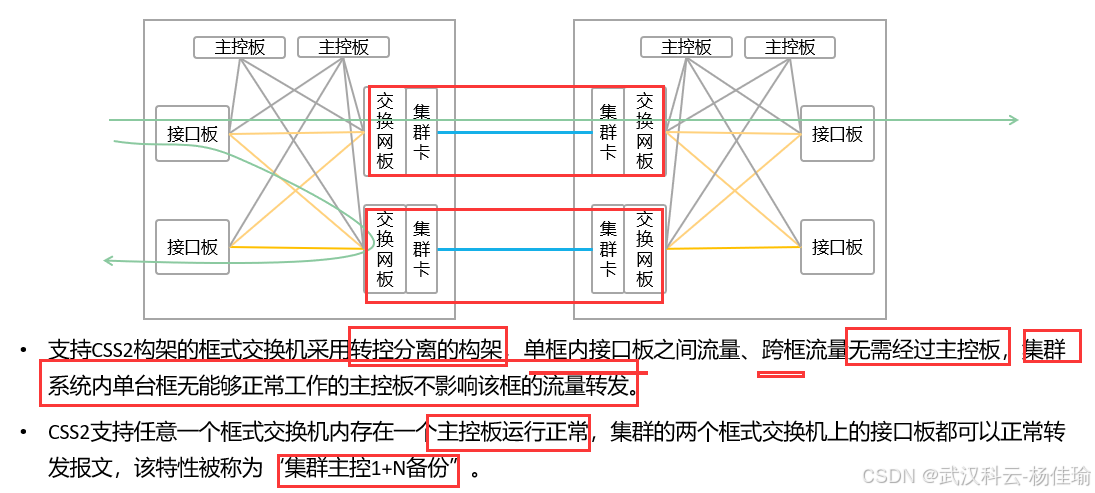

Css2解决了传统css的问题

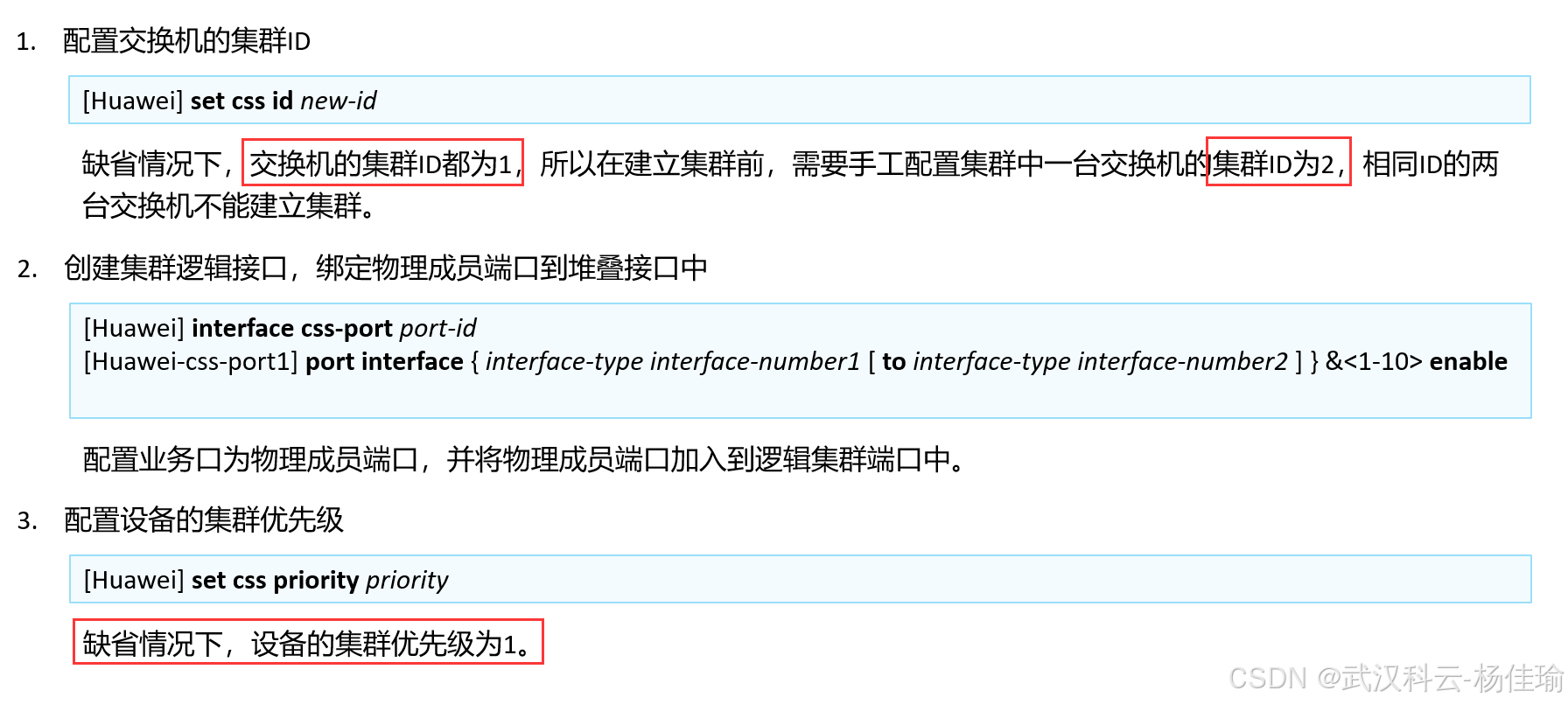

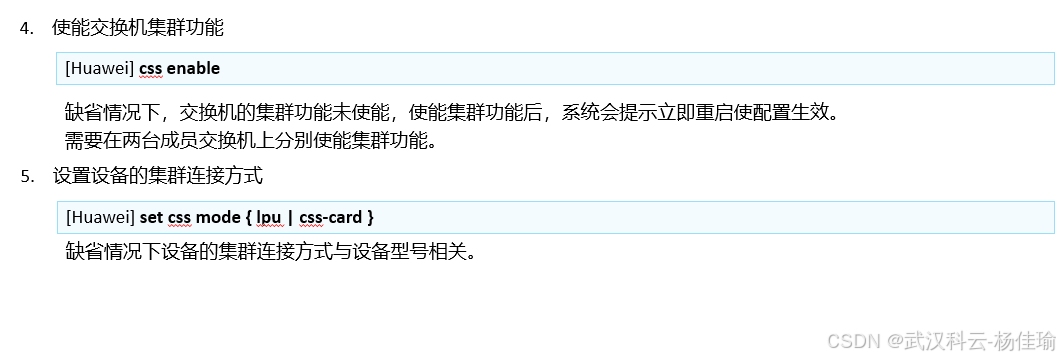

集群的配置
