电压比较器---滞回比较器（施密特触发器）

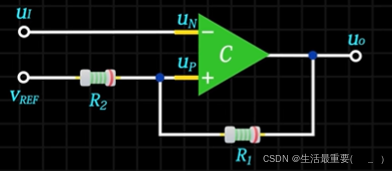

 一、电路图

Ui为输入电压；

Vref为比较参考电压；

Uo为比较输出电压，有两种电压状态VoH（高电平）和VoL（低电平）；

二、原理

由虚断的概念，可以得到Up的电压为：

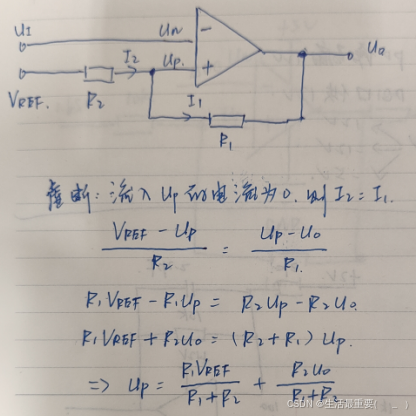

公式推导如下：

观察公式，可以发现，除了Uo，所有参数都是定值，而Uo有两种状态，所以Up也有两种状态，即对应两个门限电压，VT+和VT-：

当Uo输出为高时，电压比较器的阈值电压是上门限电压（VT+）；

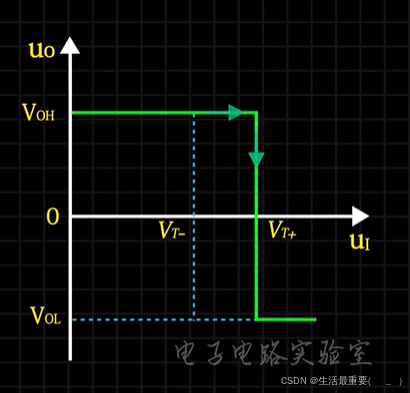

当输入电压从小电压开始增加，当其大于VT+时，电压比较器输出低电平，此时阈值电压变成下门限电压（VT-）；

当Uo输出为低时，电压比较器的阈值电压是下门限电压（VT-）；

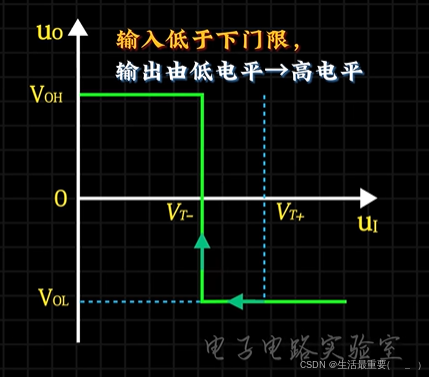

当输入电压从大电压开始减小，当其小于VT-时，电压比较器输出高电平，此时阈值电压变成上门限电压（VT+）；

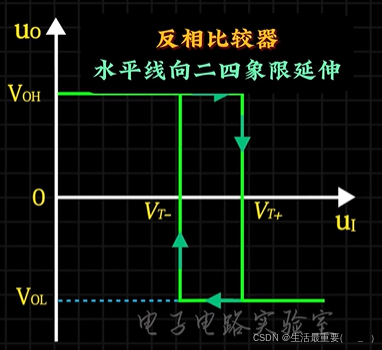

完整的传输特性是这样子的：

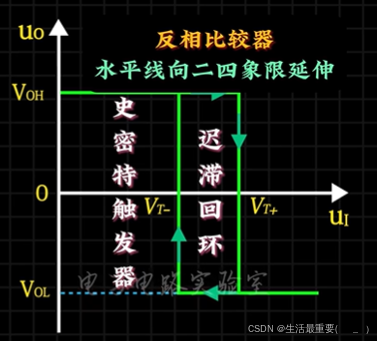

 可以观察到，传输特性有一段迟滞回环；

在该段区域内，电压比较器的输出是不会翻转变化的；

只有当第一次超过上门限电压或者下门限电压值，电压比较器的输出才会翻转变化；
