STM32MP157 |UART,RS232,RS485总线的区别

串行总线和并行总线

串行通信 : 指的是同一时刻只能收或发一个bit位信息。因此只用1根信号线即可。

并行通信 : 指的是同一时刻可以收或发多个bit位的信息，因此需要多根信号线才行

单工、半双工、全双工

单工 : 要么收，要么发，只能做接收设备或者发送设备。

半双工 : 可以收，可以发，但是不能同时收发。

​ eg : I2C/IIC USB2.0 485总线

全双工 : 可以在同一时刻既接收，又发送。

​ eg : UART SPI USB3.0

1.uart总线的通信协议

通用异步收发传输器（Universal Asynchronous Receiver/Transmitter)，通常称作UART。它将要传输的资料在 串行通信]与并行通信之间加以转换。作为把并行输入信号转成串行输出信号的芯片，UART通常被集成于其他通讯接口的连结上 。

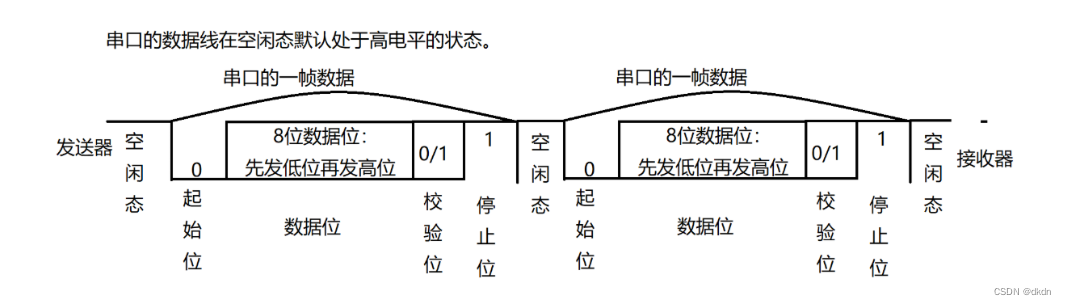

1> 起始位：发送器线数据线上写入0，接收器从数据线上读取数据，表示起始位。

2> 数据位：发送器一个时钟周期线数据线上写入数据，同时接收器从数据线上读取数据，表示发送1个bit位数据完成。

3> 校验位：判断接收的数据时候正确，常用的校验位位奇偶校验。

​ 奇校验：数据位和校验位的1的个数之和为奇数。

​ eg: 数据位为0x55,校验位自动补1；数据位为0x51, 校验位自动补0.

​ 偶校验：数据位和校验位的1的个数之和为偶数。

​ eg: 数据位为0x55,校验位自动补0；数据位为0x51, 校验位自动补1.

4> 停止位：一帧数据发送完成。停止位可以用来校准时钟。

​ 为什么要通过停止位校准时钟？

​ 串口是采用的异步的通信，通信双方采用各自独立的时钟源，虽然在时钟的速率上保持一致，但是依然会存在一定的误差，每发送一个bit位的数据，时钟的误差就会累积，因此在发送一帧数据结束之后需要校准时钟。

8N1 : 8位数据位，没有校验位，一个停止位。8N1串口协议是常用的串口的协议。

波特率/比特率 ： 每s钟发送数据的bit位数，单位bps. 常用的波特率为115200bps，9600bps.
