STC8增强型单片机开发【热敏电阻】

目录

一、引言

二、热敏电阻概述

三、STC8增强型单片机简介

四、基于STC8单片机的热敏电阻测温系统

五、热敏电阻测温系统的优化与扩展

提高测量精度

扩展系统功能

六、 温度计算步骤

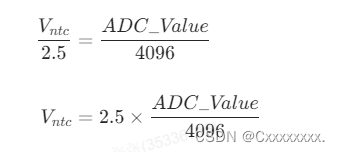

通过ADC采样计算出热敏电阻位置的电压

通过欧姆定律计算热敏电阻的阻值

通过阻值查表得到温度

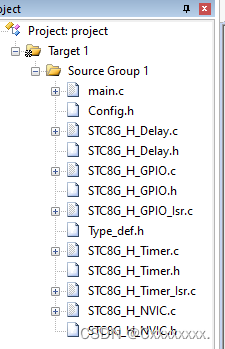

七、代码实现

六、总结

---

一、引言

在电子测温技术中，热敏电阻以其价格低廉、灵敏度高和响应速度快等特点，得到了广泛的应用。而STC8增强型单片机作为一款功能强大的微控制器，具有高性能、低功耗和易用性等优点，非常适合用于热敏电阻的数据采集和温度控制系统中。本文将探讨如何使用STC8增强型单片机来开发基于热敏电阻的温度测量系统。

二、热敏电阻概述

热敏电阻是一种半导体电阻器，其阻值会随着温度的变化而显著变化。根据阻值随温度变化的特性，热敏电阻可分为正温度系数（PTC）和负温度系数（NTC）两种。其中，NTC热敏电阻在温度升高时阻值减小，应用更为广泛。

三、STC8增强型单片机简介

STC8系列增强型单片机是一款高性能、低功耗的8位微控制器，具有高速的运算能力和丰富的外设接口，如ADC（模数转换器）、GPIO（通用输入输出）、UART（通用异步收发传输器）等。这些特性使得STC8单片机成为开发温度测量系统的理想选择。

四、基于STC8单片机的热敏电阻测温系统

1. 硬件设计
   • 将热敏电阻与STC8单片机的ADC接口连接，以便将热敏电阻的阻值转换为数字信号。
   • 设计适当的电源电路和滤波电路，以确保热敏电阻的稳定工作和准确测量。
   • 根据需要，可以添加显示模块（如LCD显示屏）或通信模块（如无线模块），以实现温度数据的显示和远程传输。
2. 软件编程
   • 初始化STC8单片机的ADC模块，并设置合适的采样率和分辨率。
   • 编写程序以定期读取ADC接口上的数字信号，该信号反映了热敏电阻的阻值。
   • 根据热敏电阻的阻值与温度之间的对应关系（通常通过查表或拟合曲线获得），将读取的阻值转换为对应的温度值。
   • 将温度值进行处理和显示，或根据需要将其发送给远程设备。

五、热敏电阻测温系统的优化与扩展
