防御保护--防火墙综合实验

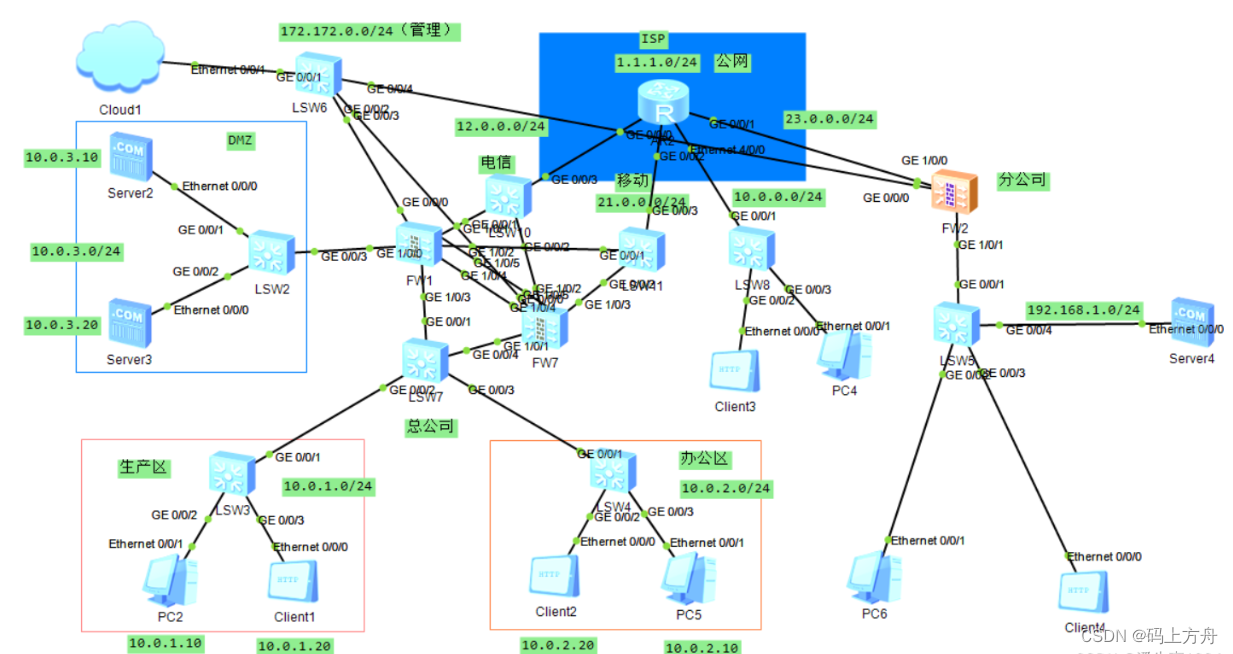

一、实验拓扑图

二、实验需求

1、办公区设备可以通过电信和移动两条链路上网(多对多的nat，并且需要保留一个公网ip不能用来转换)

2、分公司设备可以通过移动链路和电信链路访问到dmz区域的http服务器

3、分公司内部客户端可以通过公网地址访问到内部服务器

4、FW1和FW3组成主备模式的双击热备

5、办公区上网用户限制流量不超过60M，其中销售部人员在其基础上限制流量不超过30M，且销售部一共10人，每人限制流量不超过3M

6、销售部保证email应用在办公时间至少可以使用10M的带宽，每人至少1M

三、实验配置

1、办公区设备可以通过电信和移动两条链路上网(多对多的nat，并且需要保留一个公网ip不能用来转换)

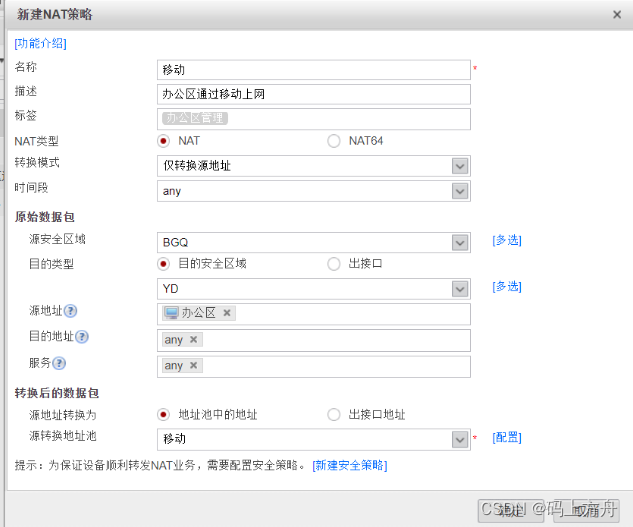

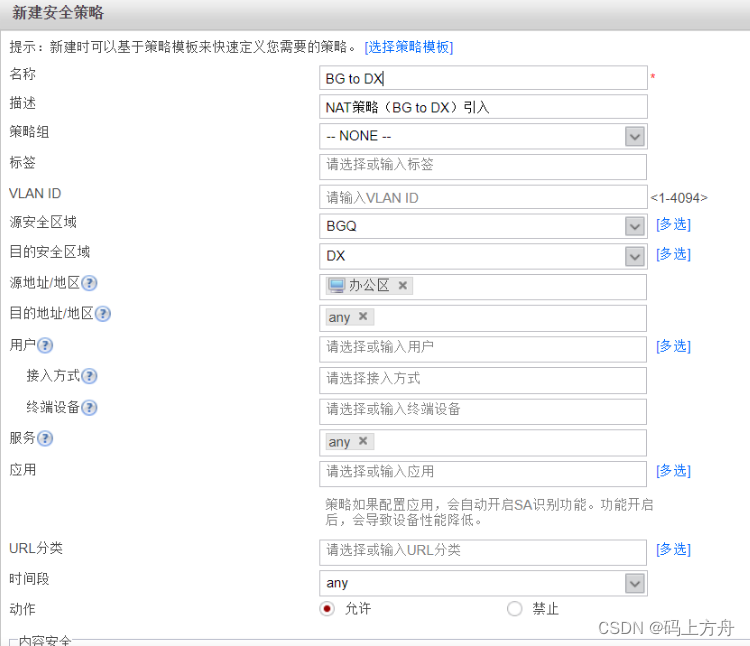

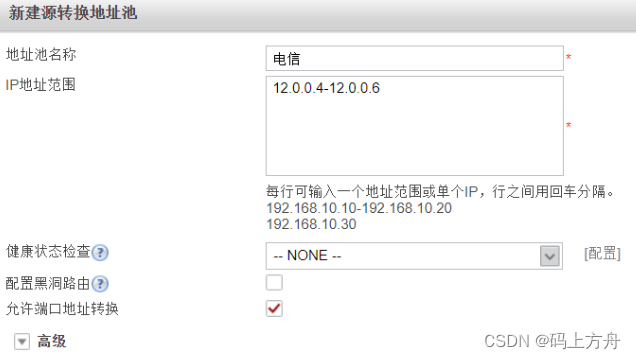

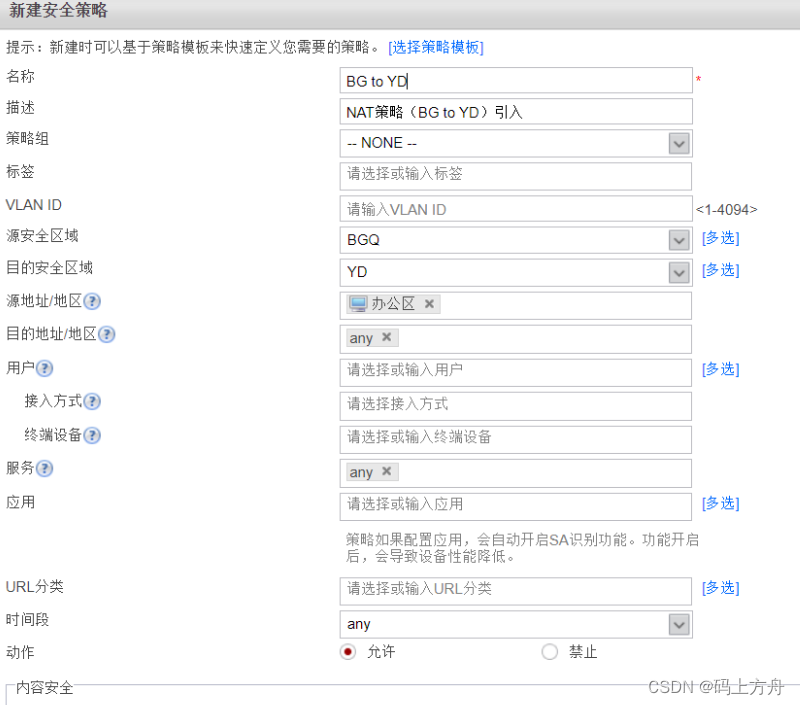

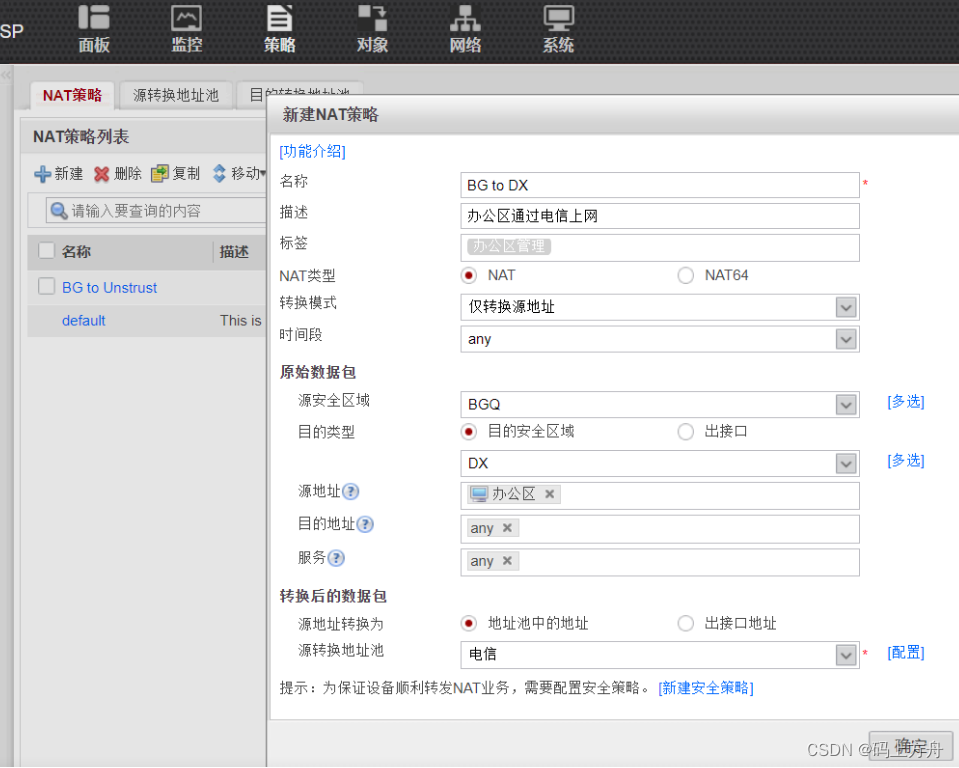

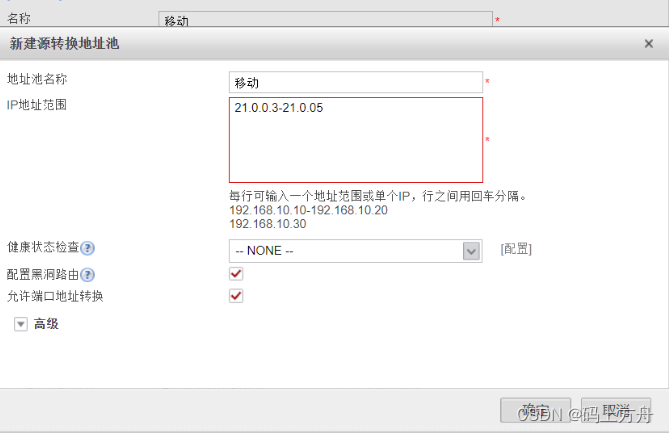

防火墙FW1上配置电信和移动的nat策略

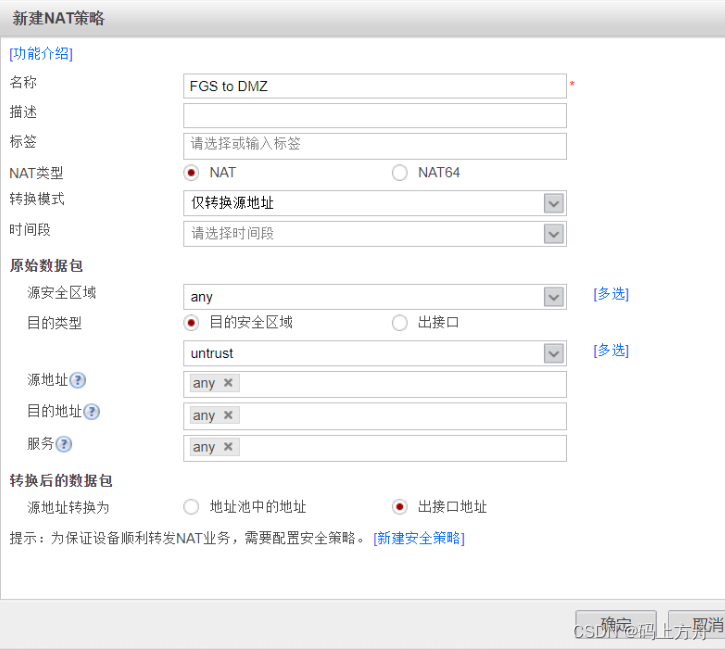

2、分公司设备可以通过移动链路和电信链路访问到dmz区域的http服务器

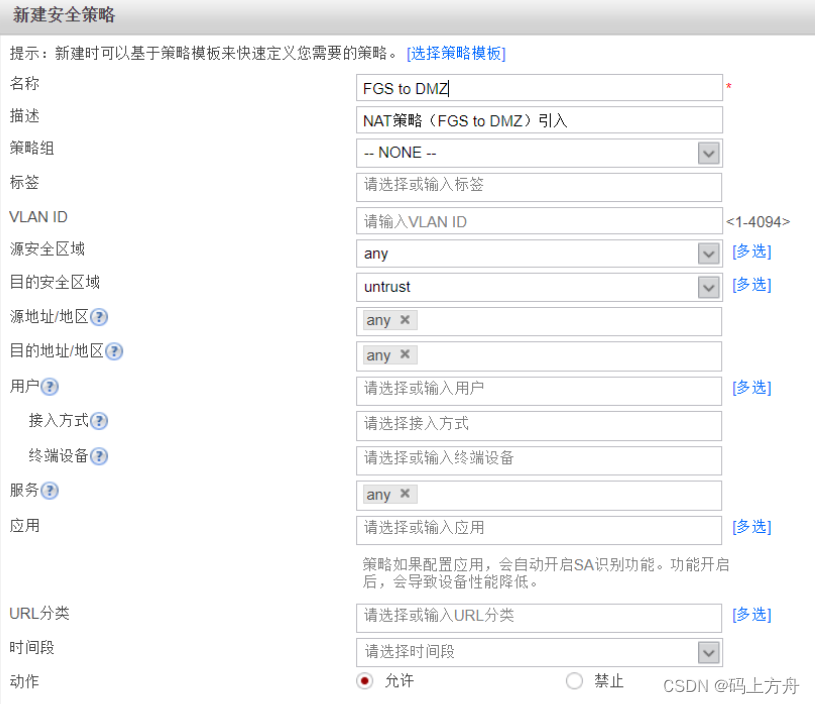

防火墙FW5上进行如下配置：

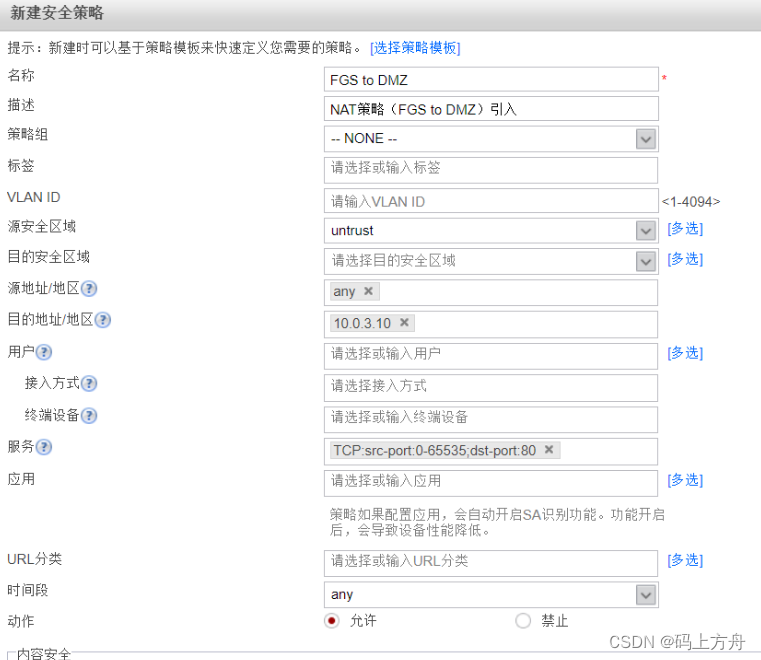

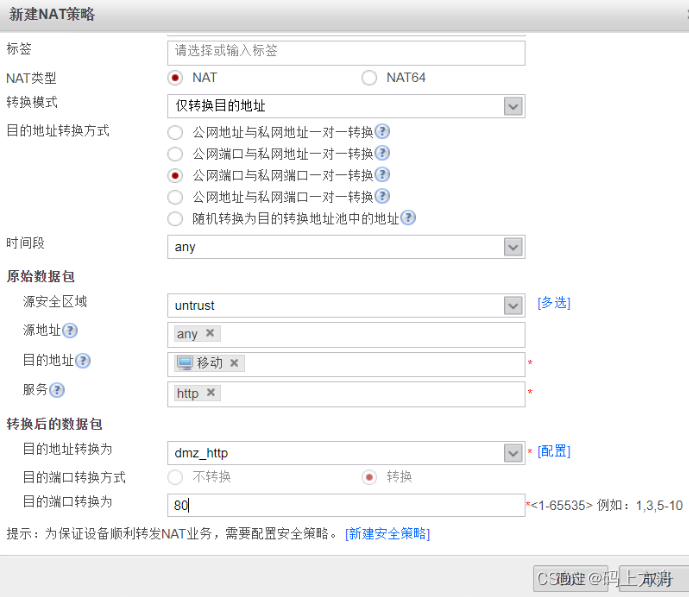

（1）配置移动链路和相应的安全策略

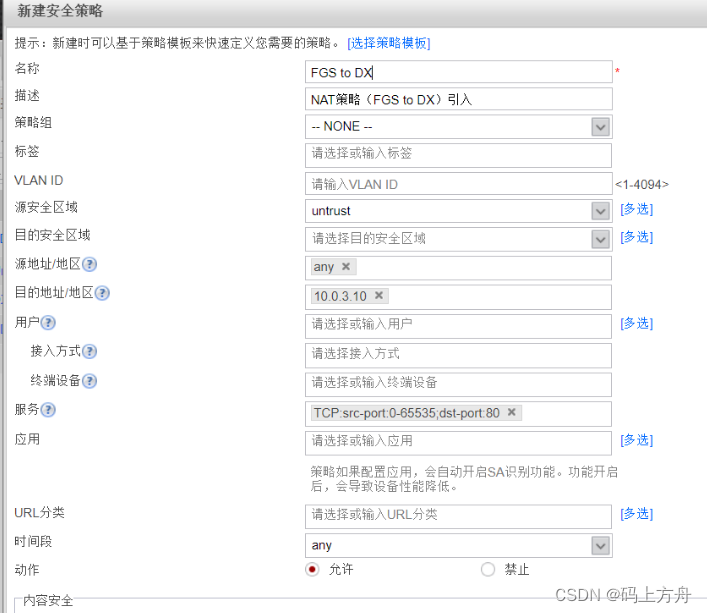

（2）配置电信链路和相应的安全策略

防火墙FW3上进行如下配置：

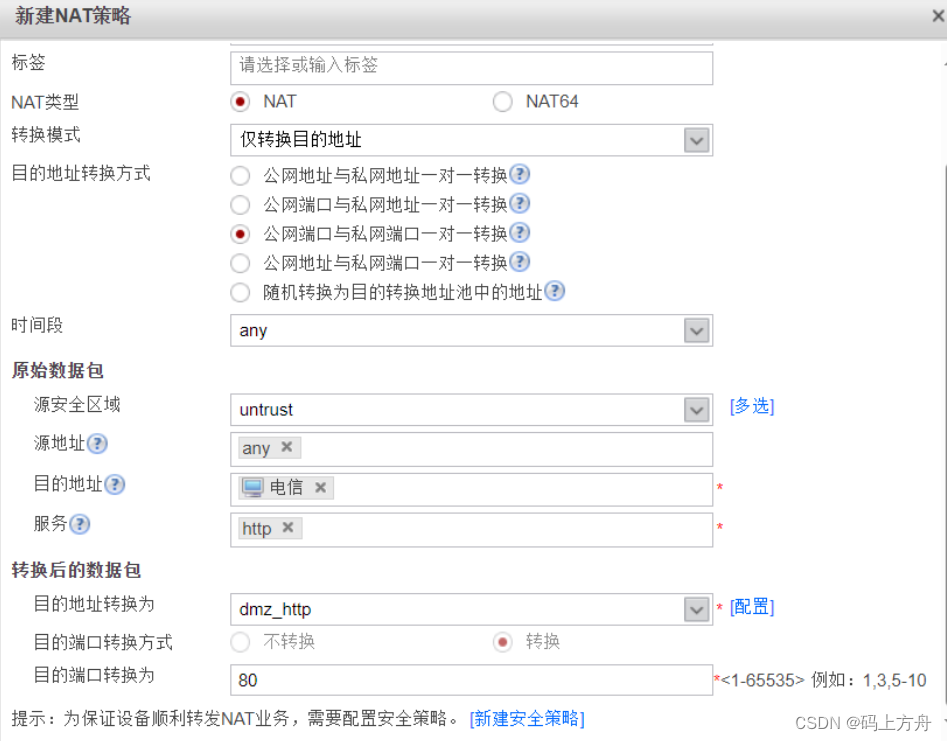

3、分公司内部客户端可以通过公网地址访问到内部服务器

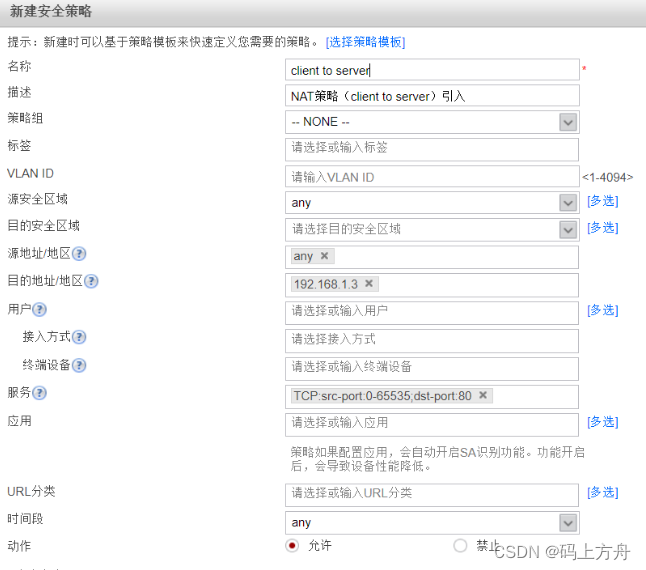

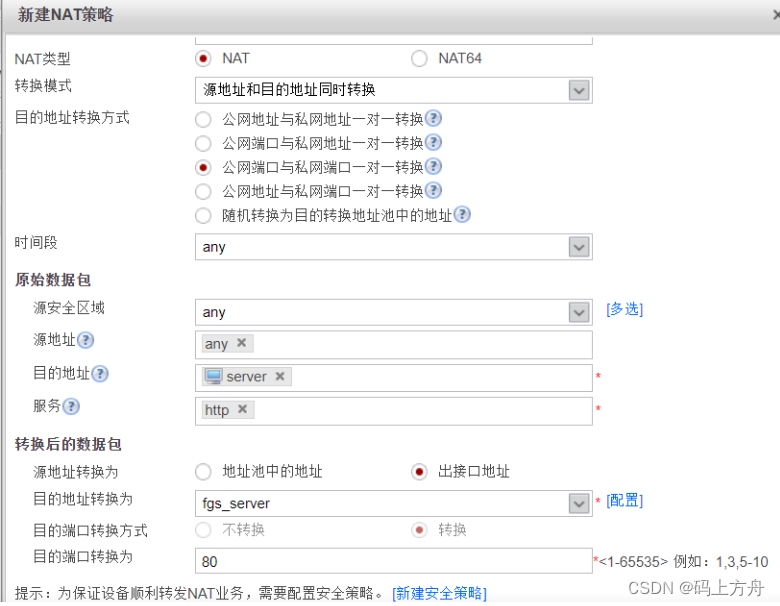

防火墙FW3上进行如下配置：

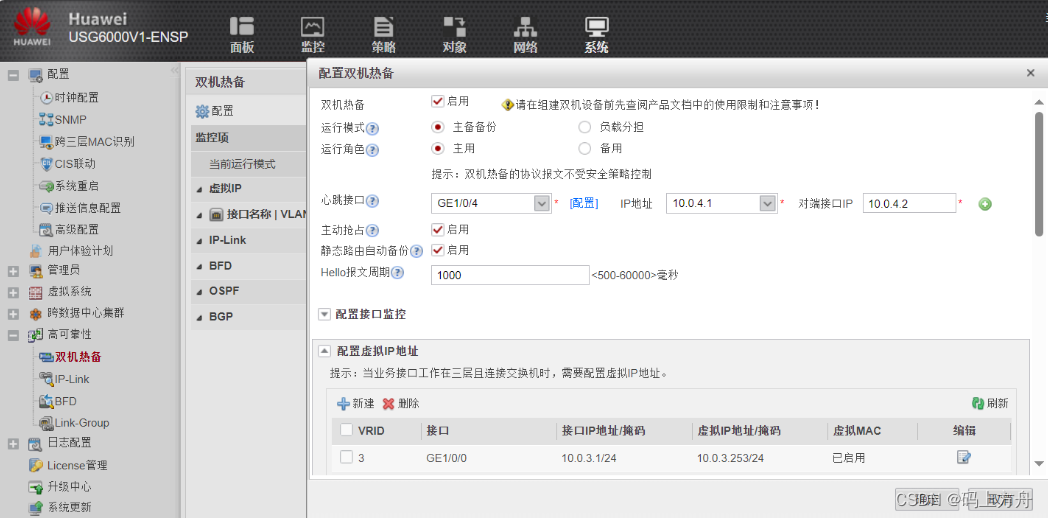

4、FW1和FW3组成主备模式的双击热备

防火墙FW1（主）上进行如下配置：

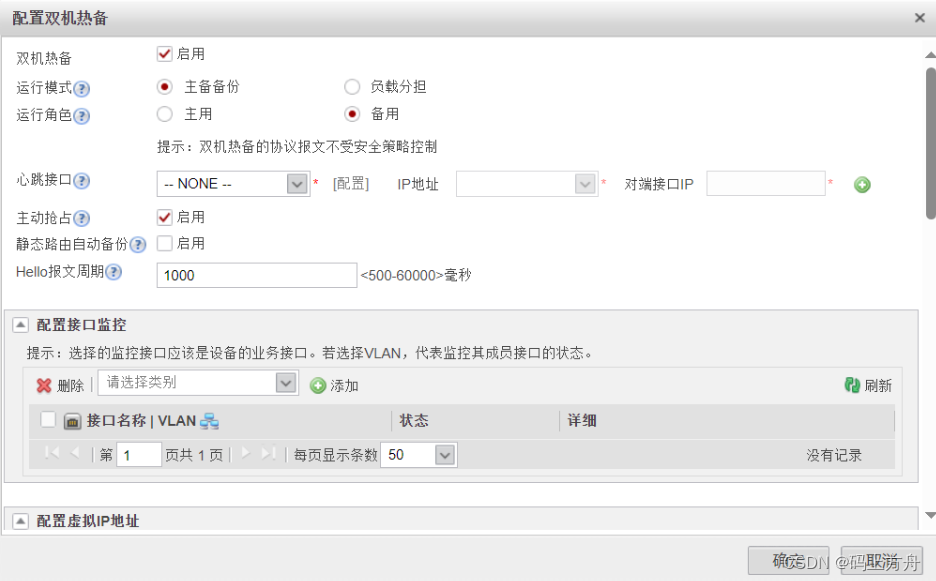

防火墙FW3（备）上进行如下配置：

5、办公区上网用户限制流量不超过60M，其中销售部人员在其基础上限制流量不超过30M，且销售部一共10人，每人限制流量不超过3M

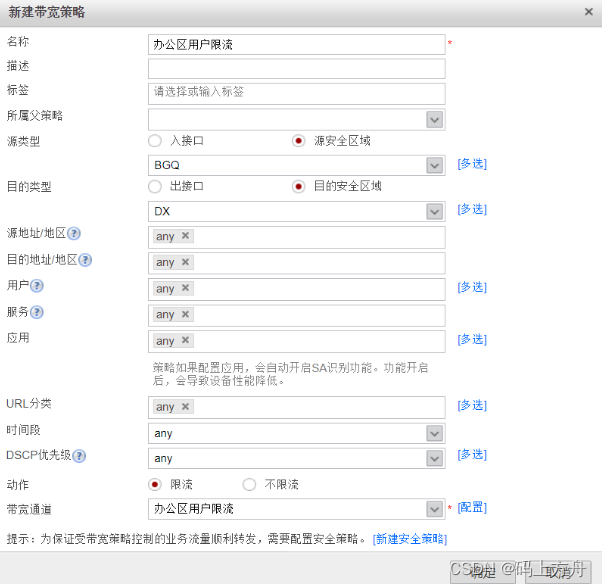

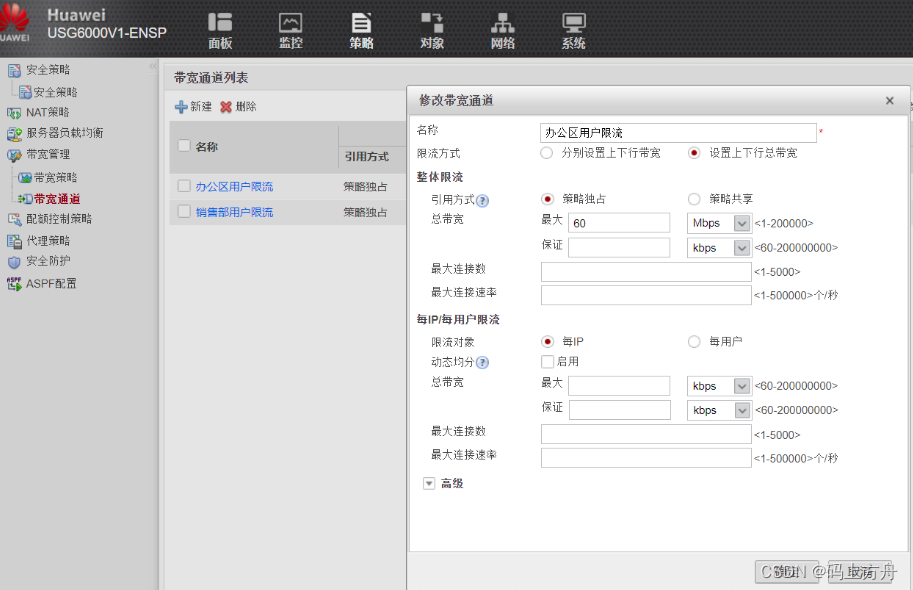

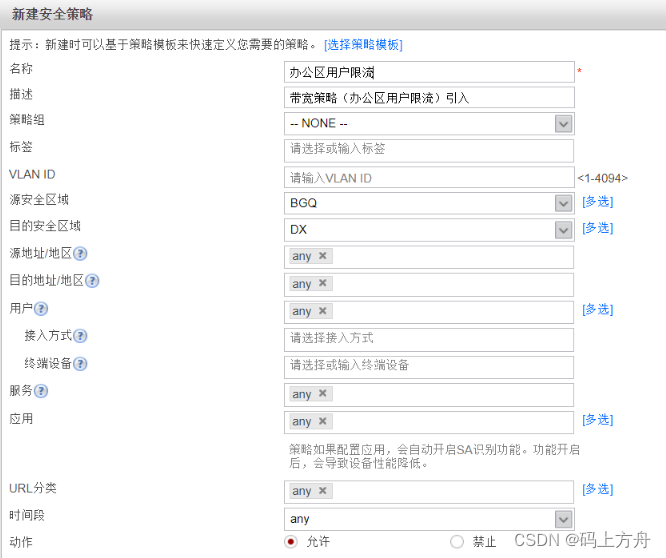

（1）办公区上网用户限制流量不超过60M

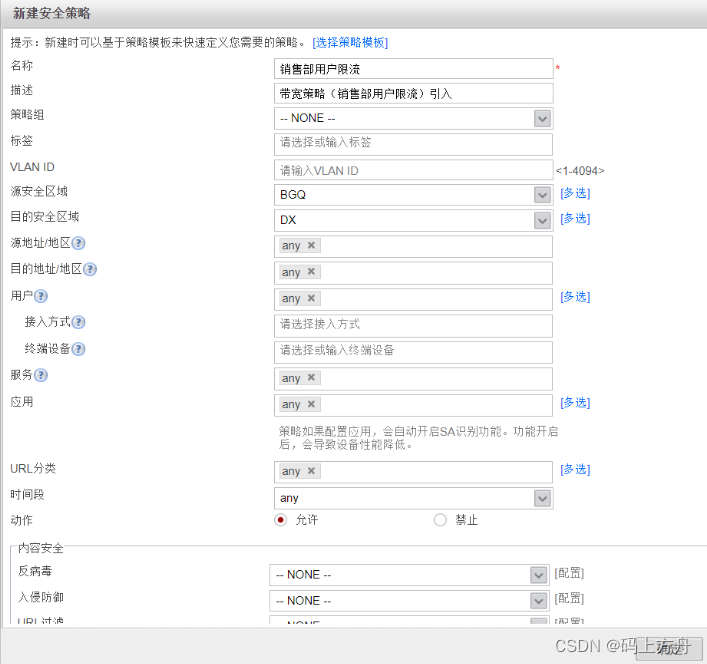

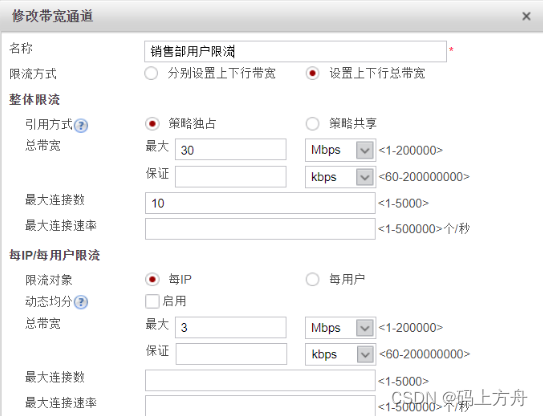

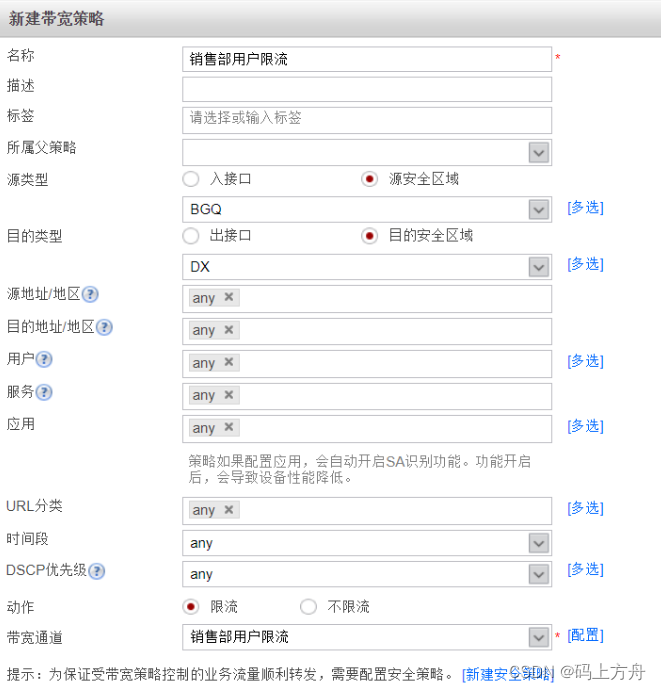

（2）销售部人员在其基础上限制流量不超过30M，且销售部一共10人，每人限制流量不超过3M

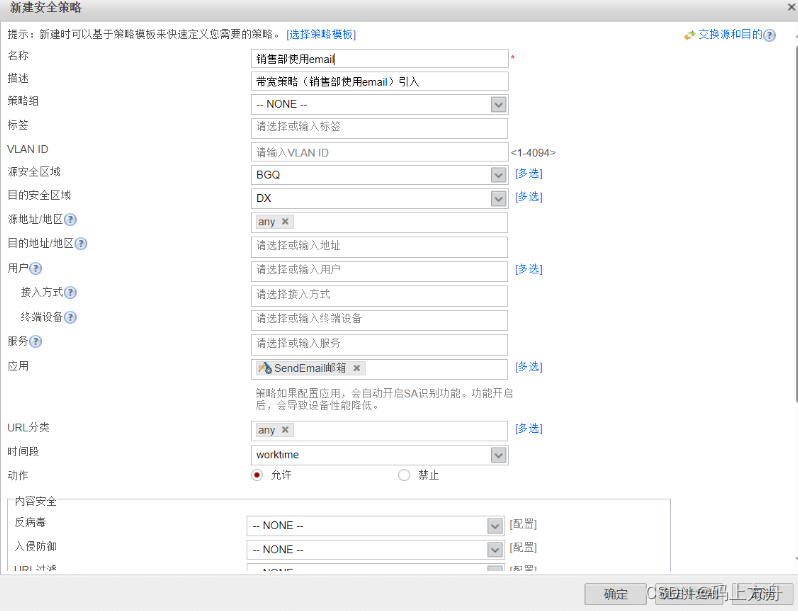

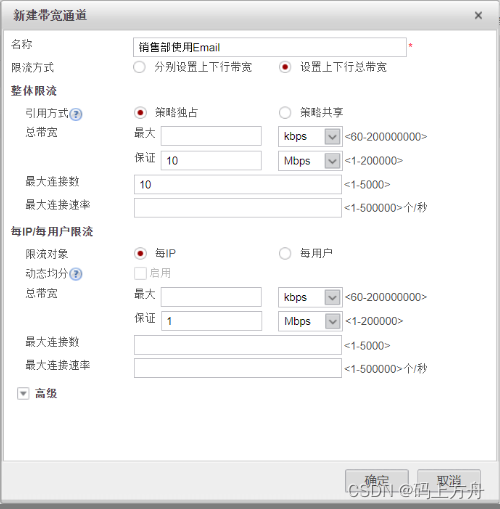

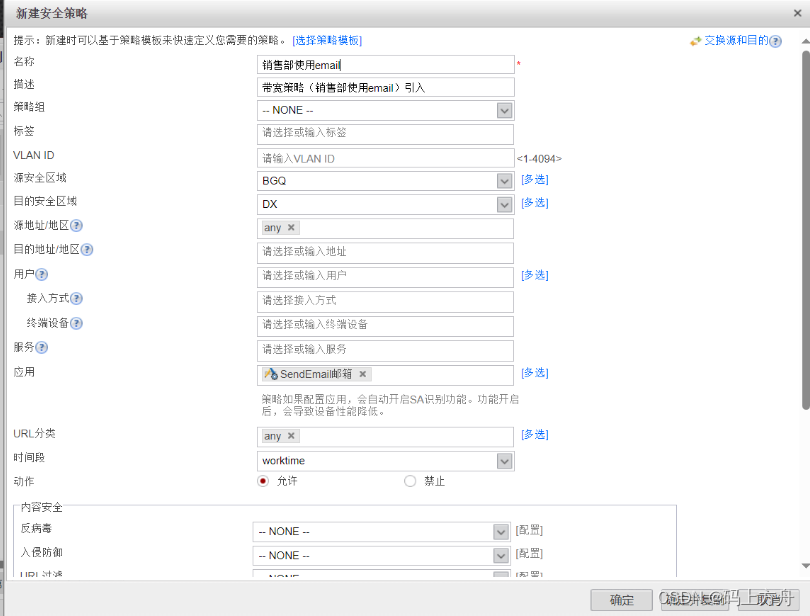

6、销售部保证email应用在办公时间至少可以使用10M的带宽，每人至少1M
