Cadence Allegro -View/windows介绍以及过孔、盲孔、通孔设置介绍

界面介绍摘自：allegro界面简单介绍一_allegro界面介绍-优快云博客

如何设置、添加过孔？

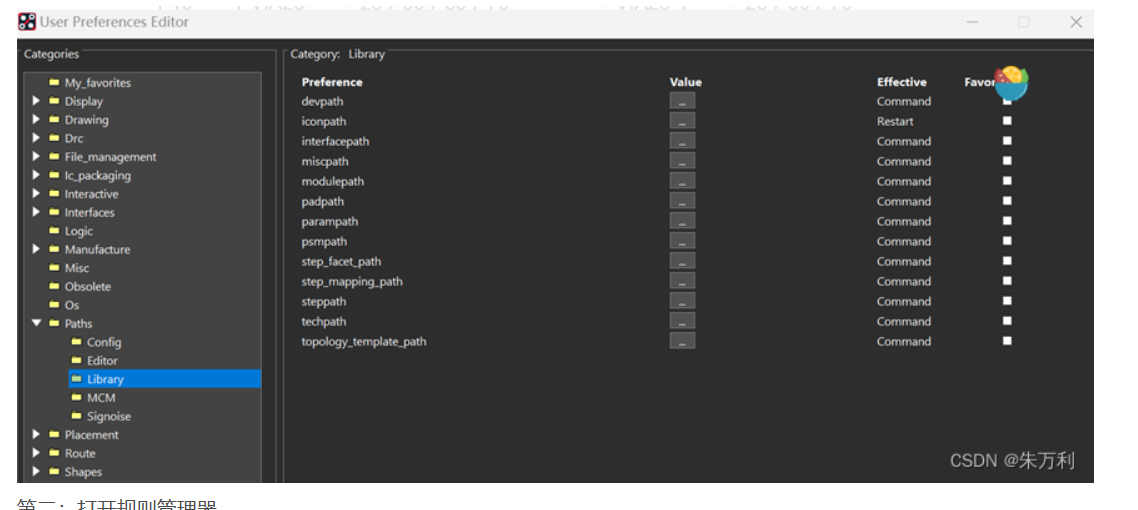

1.添加封装路径：padpath：焊盘文件路径，psmpath，flash文件路径

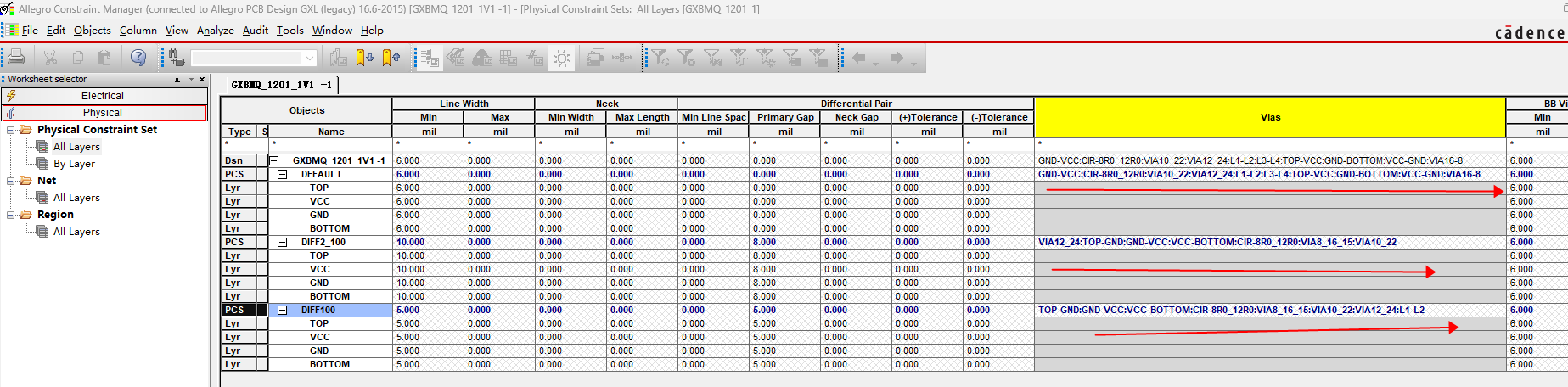

2.打开规则管理器：Setup-Constraints-physical-All layers（找到Vias 双击这里，添加过孔界面）

3.添加过孔-ok

4.添加完成

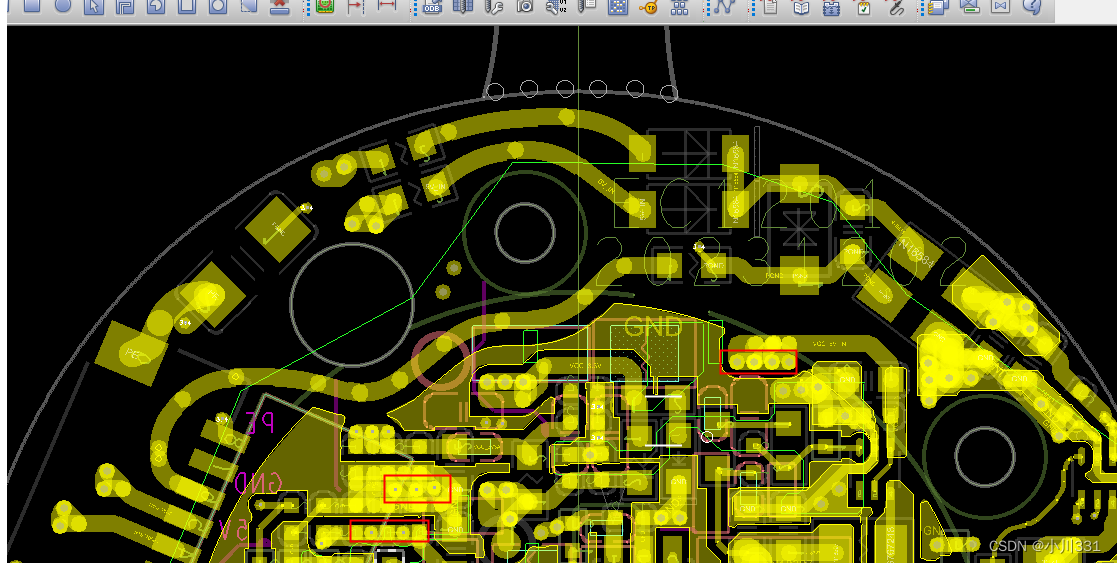

5.PCB布局界面的过孔图示：

如何在画好的PCB布局中，查看一个盲孔的Pad焊盘设置？

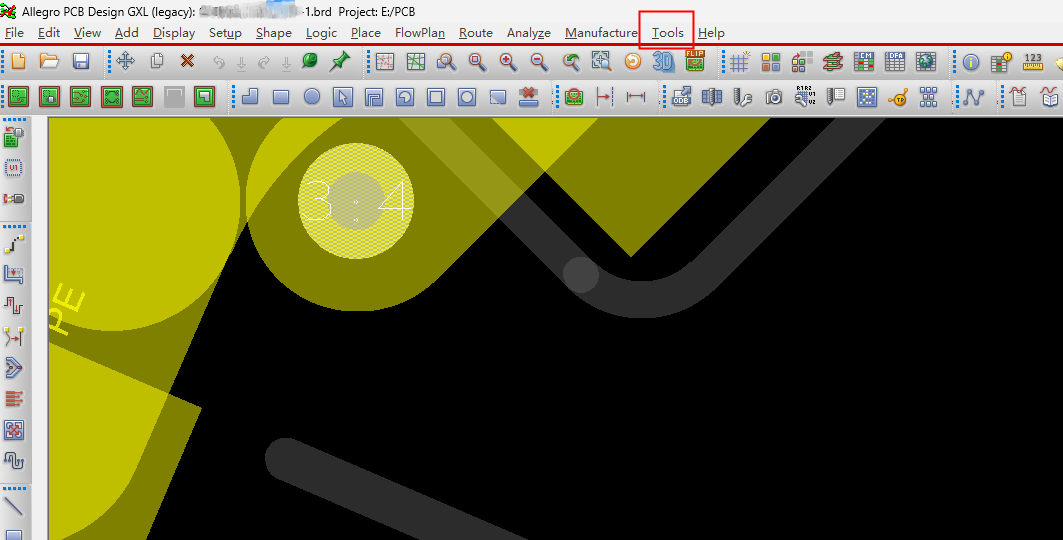

回答：1.打开.brd文件

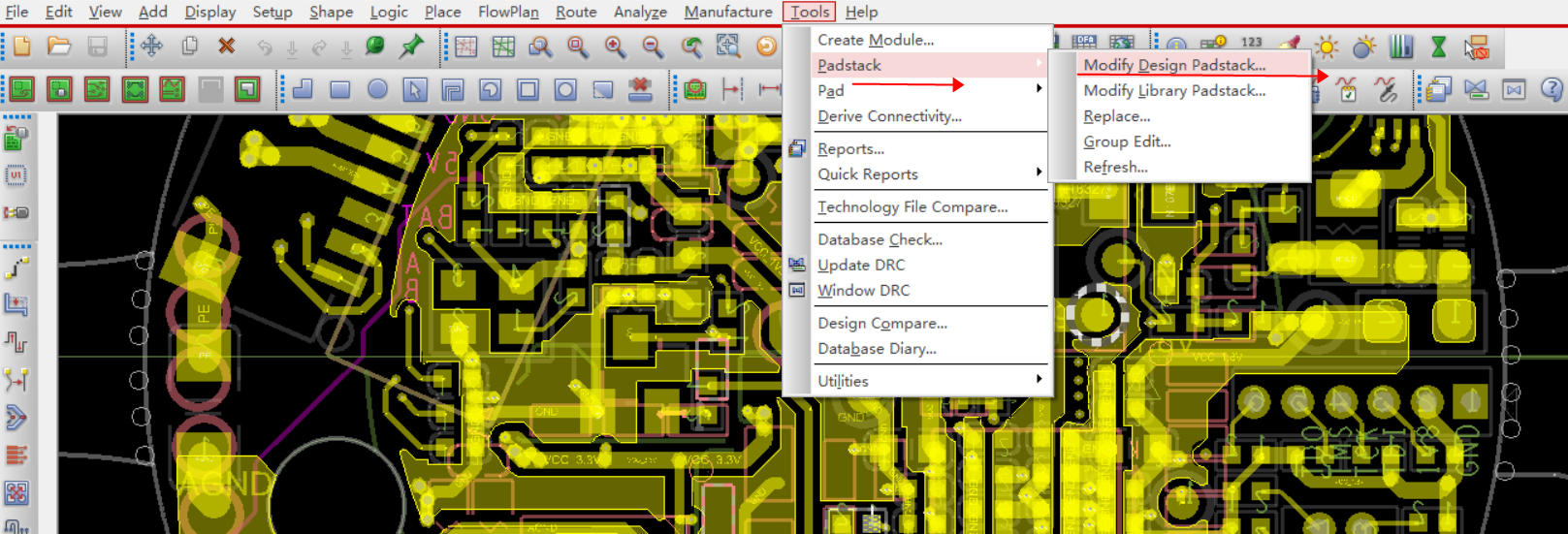

，点击Tools

2.

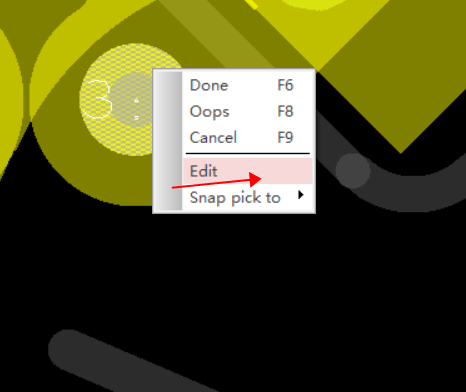

3.点击一个盲孔3：4的，右键Edit

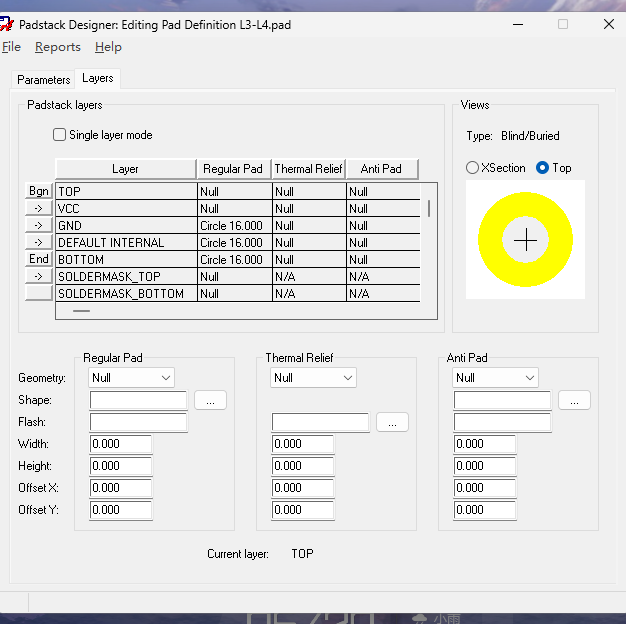

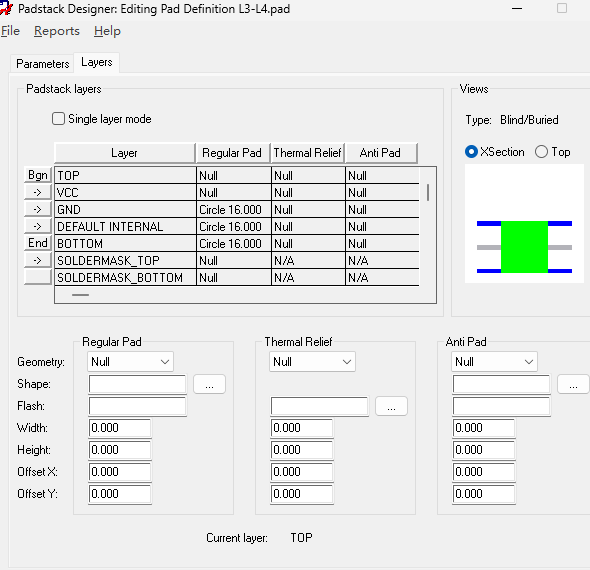

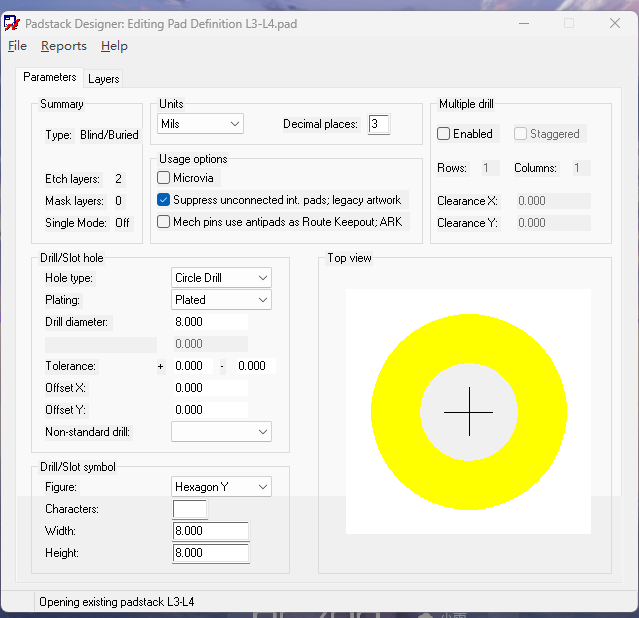

4.弹出Pad焊盘窗口：
