重发布与路由策略综合实验2

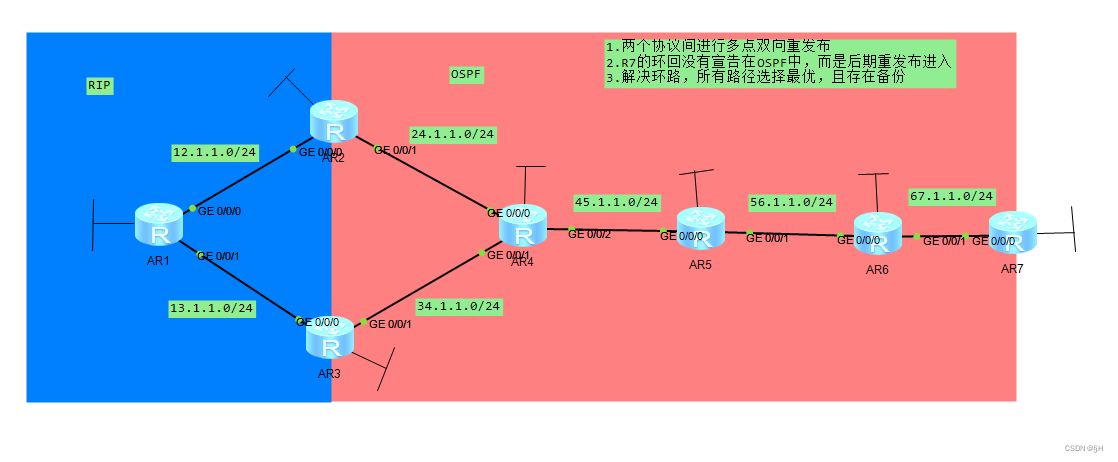

第一步：建立拓扑，并划分IP地址

 第二步：配置

        具体配置如下：

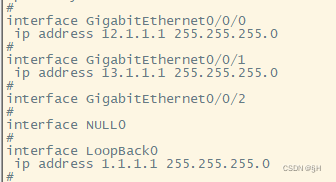

                1.打开路由器AR1，更改设备名称为R1，创建所需的环回接口，并根据拓扑图配置接口IP地址 ，其余路由器重复上述步骤

                2.根据实验要求，左半区域使用RIP自动获取路由条目，右半区域通过OSPF自动获取路由条目，且R2环回宣告在RIP中，R3环回宣告在OSPF中，R7环回不进行宣告，打开路由器R1，进行RIP配置，并进行宣告，其余路由器根据设备所处区域进行相应的配置

                3.根据实验要求，R7环回需要进行重发布进入，所以需要在路由器R7上进行重发布，环回为R7直连，所以直接可以进行重发布，打开路由器R7，进行重发布配置

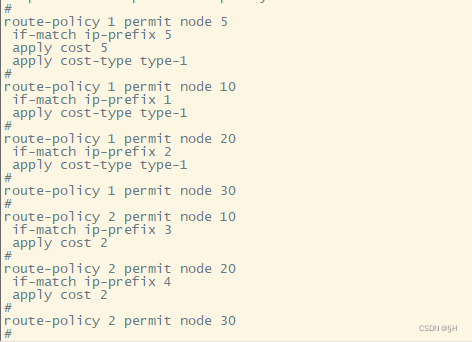

                4.实验要求两个协议之间要进行多点双向重发布，并且需要解决环路，实现选路最佳、存在备份等要求，若此时直接进行重发布，会出现选路不优，并且可能会出现环路的情况发生，所以此时需要先进行路由策略的配置，避免重发布后出现选路不佳等情况，打开路由器R2，抓取所需要进行设置的流量，根据路由策略更改属性，实现路径选择最优，存在备份，无环路的要求，路由器R3重复上述配置

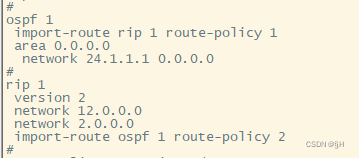

                5.打开路由器R2进行双向重发布并调用所需的策略，实现双方协议的互通，路由器R3重复上述配置，此时全网可达，路径最优且存在备份路径、无环路



 第三步：验证

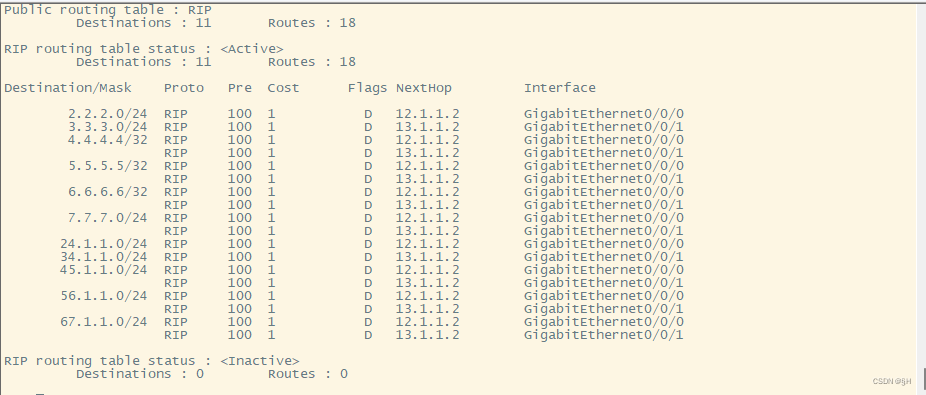

R1路由表

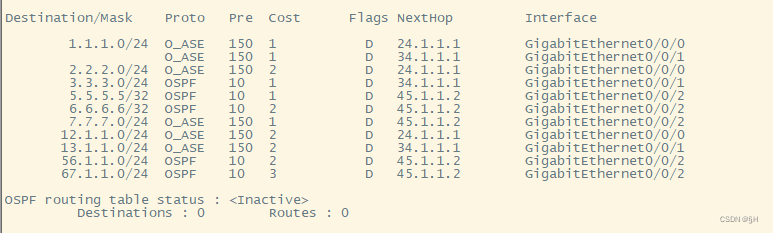

 R4路由表

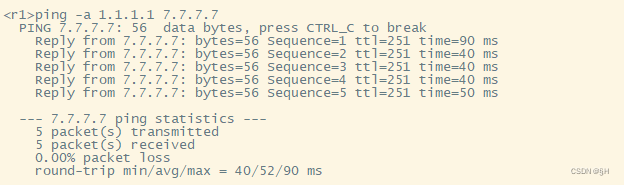

全网可达
