重发布与路由策略综合实验

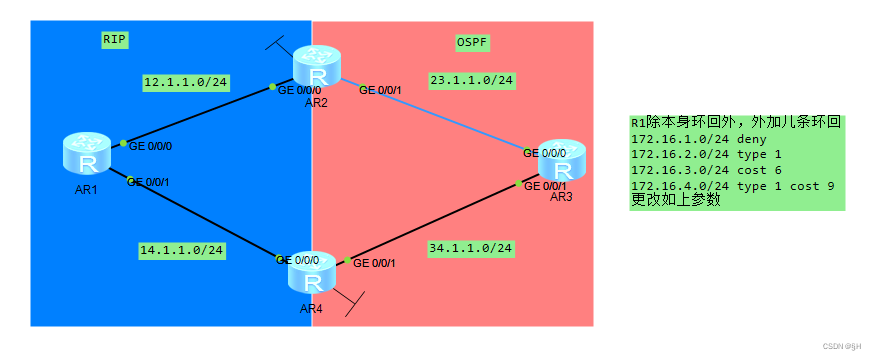

第一步：建立拓扑，并进行IP地址划分



 第二步：配置

        具体配置如下：

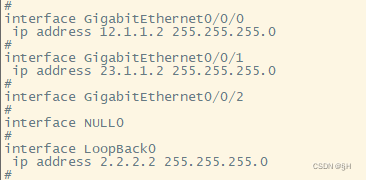

                1.根据拓扑图上的IP地址划分进行IP地址的配置，打开路由器AR1，将设备名称改为R1，创建所需的环回接口，根据IP地址划分进行各个物理接口及环回接口的IP地址配置，其余路由器重复上述步骤

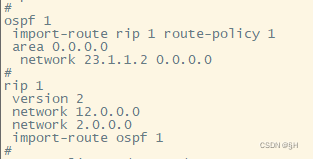

                2.根据实验要求，在左半区域使用RIP自动获取路由，在右半区域使用OSPF自动获取路由，其中将路由器R2的环回宣告在RIP里，R4的环回宣告在OSPF里，并在两台边界路由器上进行双向重发布，使得每台路由器都具有所有路由条目

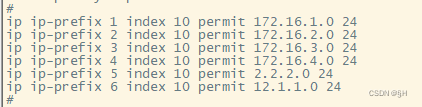

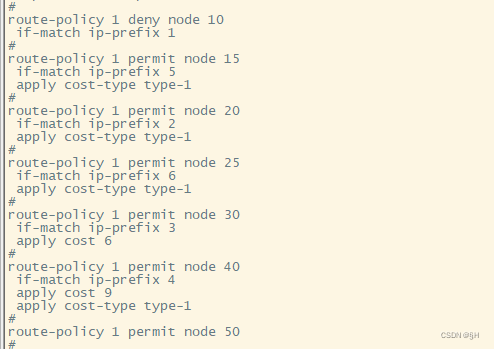

                 3.根据实验要求所有路由器实现最佳选路，且存在备份路径，所以需要配置路由策略实现最佳选路并存在备份路径，打开路由器R2，通过前缀列表抓取目标流量，根据实验要求进行属性的修改使得实现最佳选路，路由器R4同样重复上述步骤实现最佳选路，切记进行路由策略的配置时，末尾建立一张大动作为允许的空表，因为路由策略的规则中末尾拒绝所有，所以需要用大动作为允许的空表进行允许所有操作



                 4.路由策略配置结束后，需要在重发布时进行调用，此时全网可达且选路最佳，拥有备份路径。

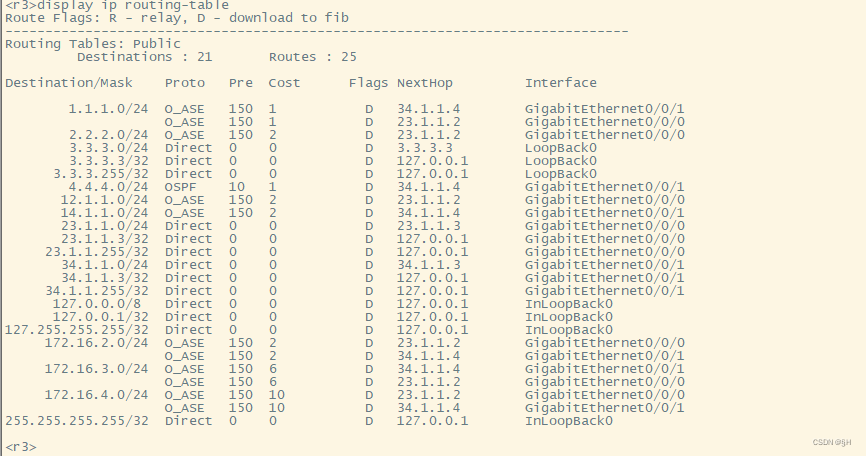

第三步：验证

​​​​​​​
