每日学习· 2025/3/3 Mos管开关电路栅极串联电阻作用

YangR2002

于 2025-03-03 14:08:43 发布

阅读量233

点赞数 2

文章标签：学习

本文链接：https://blog.youkuaiyun.com/weixin_63581544/article/details/145986359

版权

写在前面：本博客用于个人学习记录，分享个人经验，不做盈利。学习资料来自网络，如有侵权或任何错误，欢迎联系删改。

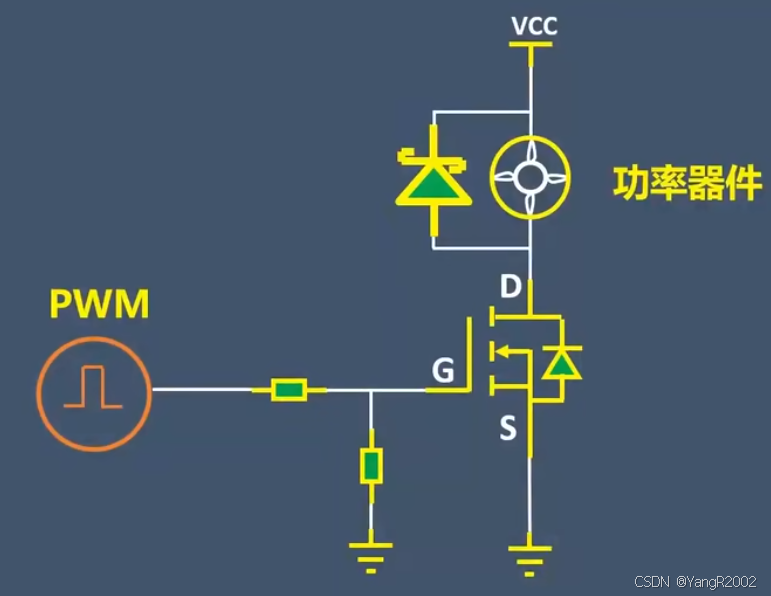

Mos管子驱动电路中在栅极（G）放置电阻，作用有以下几点：

1·限制驱动电流，防止驱动电流过大

开启瞬间，相当于对Cgs和Cgd的充电过程，电流很大，放置电阻用于限流保护，但是不可以太大，太大会增加开关损耗

2·消除Mos管的栅极震荡信号

驱动电路有寄生电感，Mos管存在寄生电容，在谐振频率附近有很大增益，放置电阻用于减小增益

实际电路中多将此电阻通常放在Mos管的栅极附近

写在后面：本次学习内容与图片来自于bilibili视频，链接如下，侵权或内容不妥，请联系删改。MOS管开关电路栅极为什么要串接电阻_哔哩哔哩_bilibili
