乐得瑞科技推出LDR6282系列协议芯片，覆盖DFP、UFP、DRP全角色，包括LDR6282、LDR6282A、LDR6282B、LDR6282C、LDR6282F等型号，支持双USB-C接口，适用于USBPD扩展坞、显示器、转接器方案，具备PowerNegotiation、DataRole切换、VDM协商等功能，并已通过USBIF协会USBPD3.0认证。

作为快充协议芯片领域的资深玩家，深圳市乐得瑞科技有限公司面向快速发展的 USB PD 快充市场，推出了一系列协议芯片产品，实现充电端（DFP）、受电端（UFP）、双角色端（DRP）全覆盖，下面充电头网为大家介绍一下乐得瑞的协议芯片产品布局。

LDR6282系列

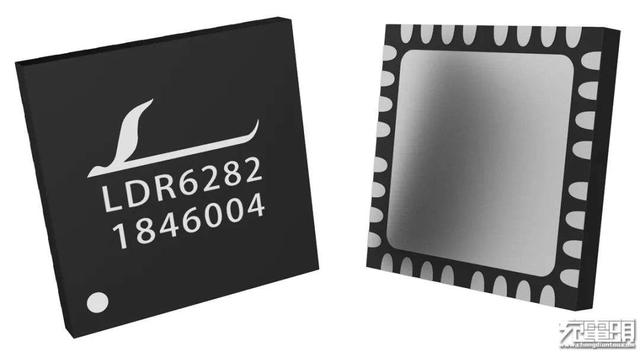

乐得瑞 LDR6282 系列目前共有 LDR6282、LDR6282A、LDR6282B、LDR6282C、LDR6282F 五款产品，均为 USB PD 3.0 DRP 协议芯片，均采用QFN32封装。

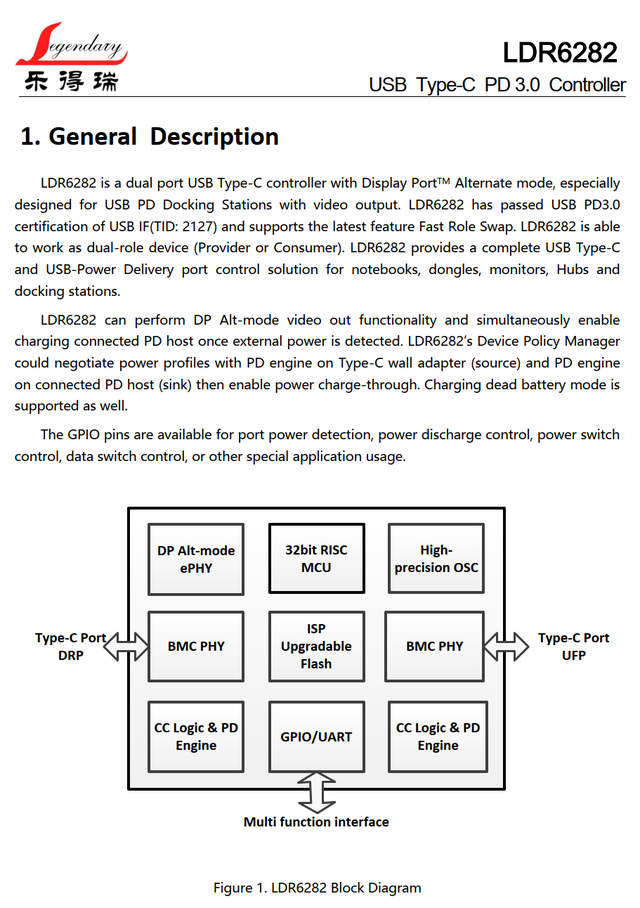

乐得瑞 LDR6282 是一款双USB Type-C接口控制芯片，支持最新的USB PD3.0协议，具有Display Port Alternate模式，专为具有视频输出的USB PD扩展坞而设计。 LDR6282的USB Type-C接口可以作为DRP角色。 LDR6282可为笔记本电脑，dogle，双USB-C接口盲插显示器，集线器和扩展坞提供完整的USB Type-C和USB-Power Delivery接口控制解决方案。

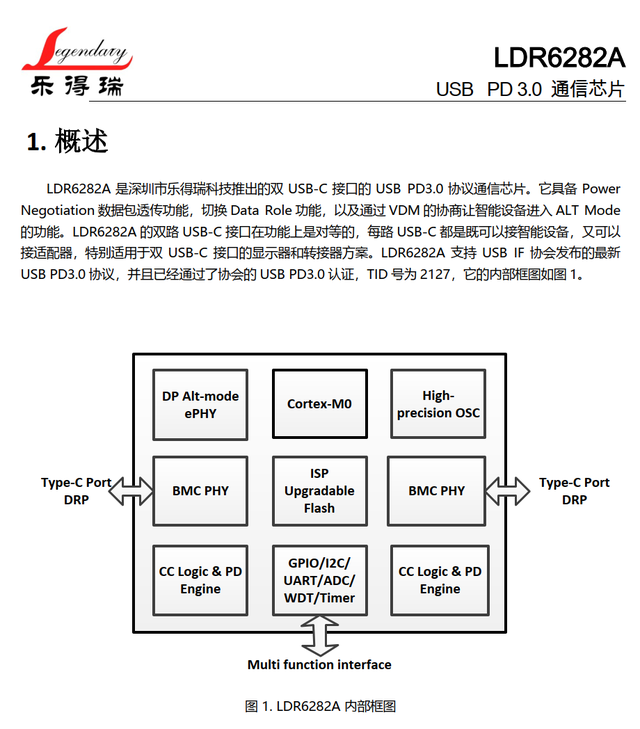

乐得瑞 LDR6282A 是一款双 USB-C 接口的 USB PD3.0 协议通信芯片。它具备 Power Negotiation 数据包透传功能，切换 Data Role 功能，以及通过 VDM 的协商让智能设备进入 ALT Mode的功能。

乐得瑞 LDR6282A 的双路 USB-C 接口在功能上是对等的，每路 USB-C 都是既可以接智能设备，又可以接适配器，特别适用于双 USB-C 接口的显示器和转接器方案。LDR6282A 支持 USB IF 协会发布的最新USB PD3.0 协议，并且已经通过了协会的 USB PD3.0 认证，TID 号为 2127。

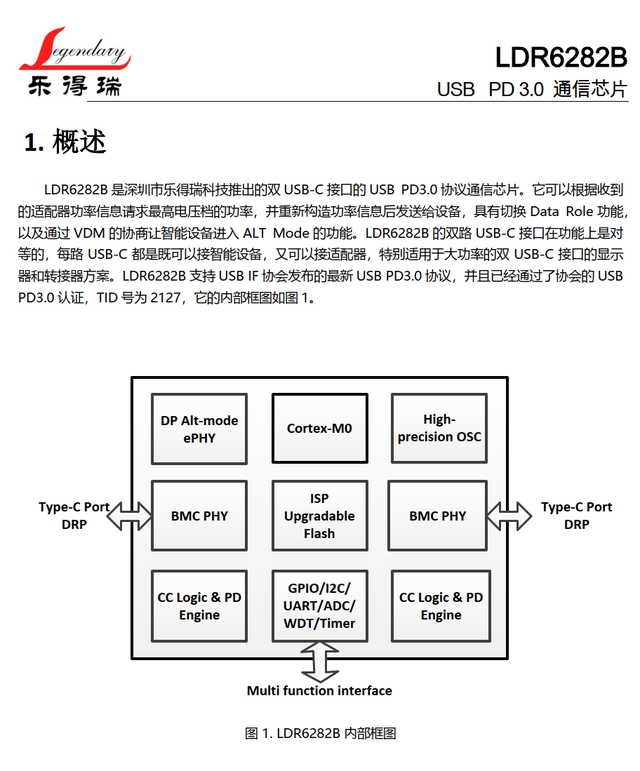

乐得瑞 LDR6282B 是一款双 USB-C 接口的 USB PD3.0 协议通信芯片。它可以根据收到的适配器功率信息请求最高电压档的功率，并重新构造功率信息后发送给设备，具有切换 Data Role 功能，以及通过 VDM 的协商让智能设备进入 ALT Mode 的功能。

乐得瑞 LDR6282B 的双路 USB-C 接口在功能上是对等的，每路 USB-C 都是既可以接智能设备，又可以接适配器，特别适用于大功率的双 USB-C 接口的显示器和转接器方案。LDR6282B 支持 USB IF 协会发布的最新 USB PD3.0 协议，并且已经通过了协会的 USB PD3.0 认证，TID 号为 2127。

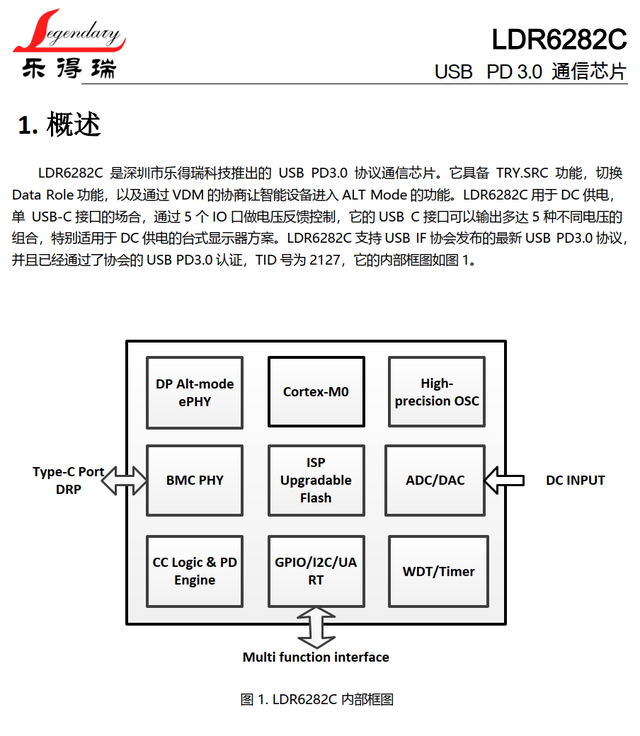

乐得瑞 LDR6282C 是一款 USB PD3.0 协议通信芯片。它具备 TRY.SRC 功能，切换Data Role 功能，以及通过 VDM 的协商让智能设备进入 ALT Mode 的功能。LDR6282C 用于 DC 供电，单 USB-C 接口的场合，通过 5 个 IO 口做电压反馈控制，它的 USB C 接口可以输出多达 5 种不同电压的组合，特别适用于 DC 供电的台式显示器方案。LDR6282C 支持 USB IF 协会发布的最新 USB PD3.0 协议，并且已经通过了协会的 USB PD3.0 认证，TID 号为 2127。

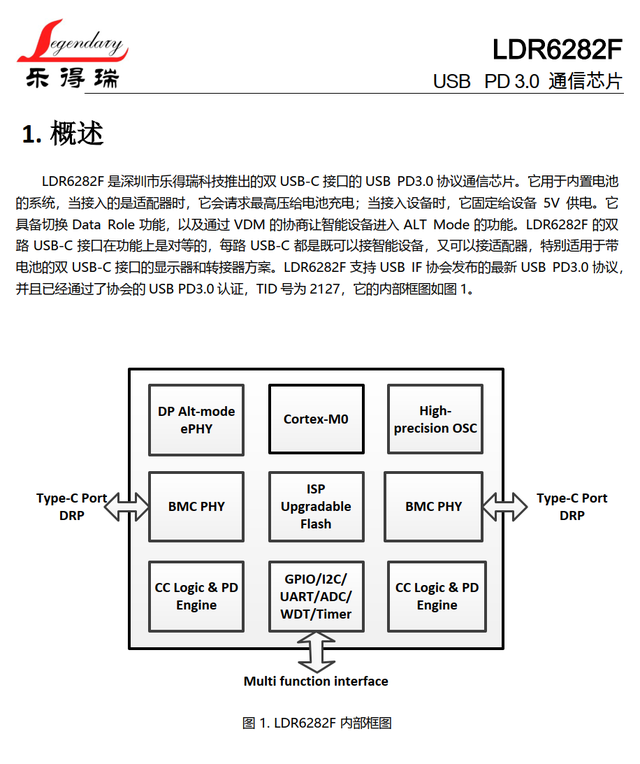

乐得瑞 LDR6282F 是一款双 USB-C 接口的 USB PD3.0 协议通信芯片。它用于内置电池的系统，当接入的是适配器时，它会请求最高压给电池充电；当接入设备时，它固定给设备 5V 供电。它具备切换 Data Role 功能，以及通过 VDM 的协商让智能设备进入 ALT Mode 的功能。

乐得瑞 LDR6282F 的双路 USB-C 接口在功能上是对等的，每路 USB-C 都是既可以接智能设备，又可以接适配器，特别适用于带电池的双 USB-C 接口的显示器和转接器方案。LDR6282F 支持 USB IF 协会发布的最新 USB PD3.0 协议，并且已经通过了协会的 USB PD3.0 认证，TID 号为 2127。

LDR6290

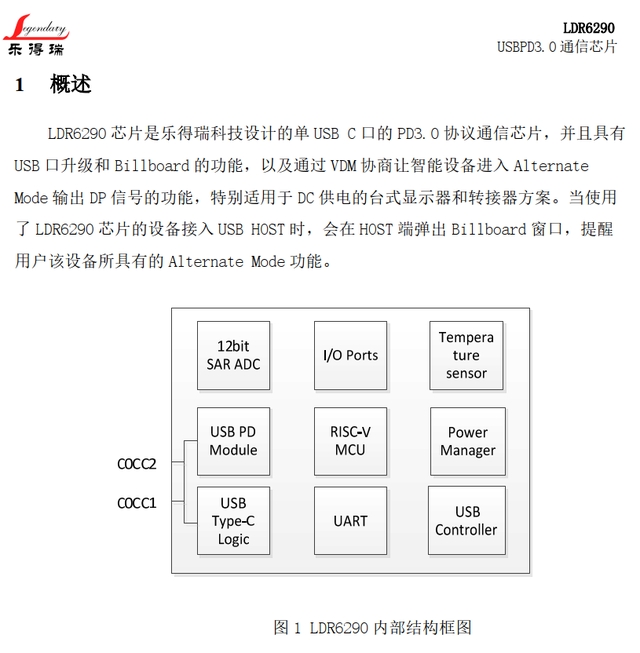

乐得瑞 LDR6290 是一款单USB C 口的PD3.0 协议通信芯片，并且具有USB 口升级和 Billboard的功能，以及通过VDM 协商让智能设备进入 Alternate Mode 输出DP 信号的功能，特别适用于 DC供电的台式显示器和转接器方案。当使用了 LDR6290 芯片的设备接入 USB HOST 时，会在 HOST 端弹出 Billboard 窗口，提醒用户该设备所具有的 Alternate Mode 功能。

乐得瑞 LDR6290 支持 USB PD3.1/3.0/2.0协议，支持 Billboard Device Class及USB 转串口功能；可自动进行 DR_SWAP转为UFP模式，通过 VDM 协商申请，让智能设备进入 ALT MODE支持 DP 输出；支持全速 USB 设备接口，支持 1.1 以上版本，Billboard 支持 USB2.01 以上的版本，外围元器件无需晶体和电容，采用QFN-28 4*4 封装
