[STM32F103C8T6]DMA

DMA(Direct Memory Access ，直接存储器访问 ) 提供在 外设与内存 、 存储器和存储器 、 外设

与外设 之间的高速数据传输使用。它允许不同速度的硬件装置来沟通，而不需要依赖于

CPU ，在这个时间中， CPU 对于内存的工作来说就无法使用。

我自己的理解就是：类似于一个多线程的存在，一些简单的比如数据传输的动作可以不通过CPU，DMA直接动作，这样可以释放CPU，让CPU去做些更有意义的事儿

DMA 的意义

代替 CPU 搬运数据，为 CPU 减负。

1. 数据搬运的工作比较耗时间；

2. 数据搬运工作时效要求高（有数据来就要搬走）；

3. 没啥技术含量（ CPU 节约出来的时间可以处理更重要的事）。

搬运什么数据？

存储器、外设

这里的外设指的是 spi 、 usart 、 iic 、 adc 等基于 APB1 、 APB2 或 AHB 时钟的外设，而这里的存

储器包括自身的闪存 (flash) 或者内存 (SRAM) 以及外设的存储设备都可以作为访问地源或者目

的。 三种搬运方式：

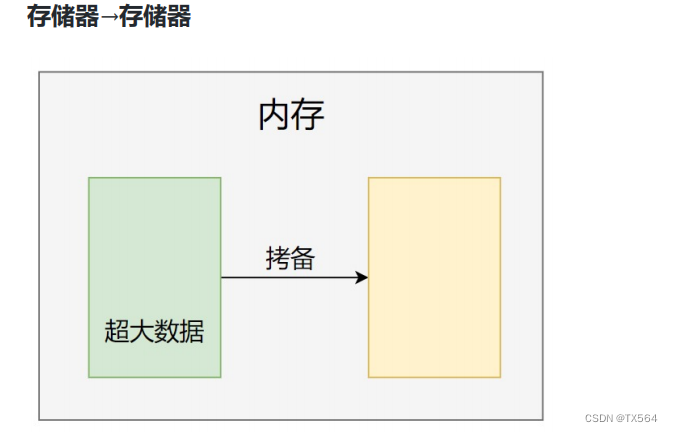

存储器 → 存储器（例如：复制某特别大的数据 buf ）

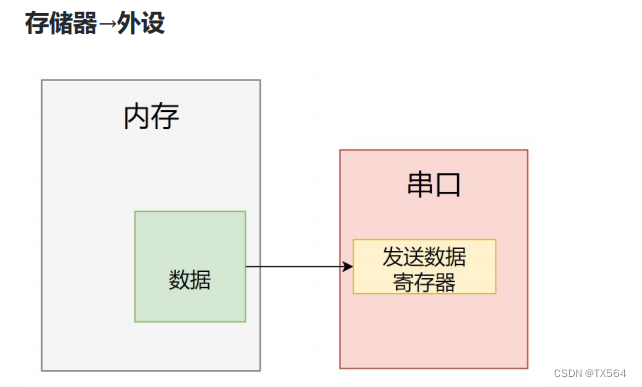

存储器 → 外设 （例如：将某数据 buf 写入串口 TDR 寄存器）

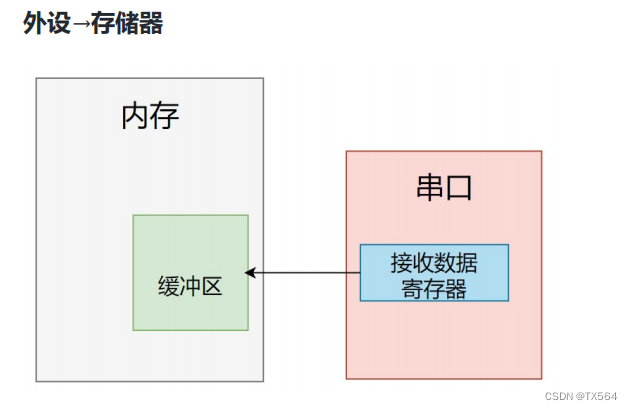

外设 → 存储器 （例如：将串口 RDR 寄存器写入某数据 buf ）







DMA 控制器

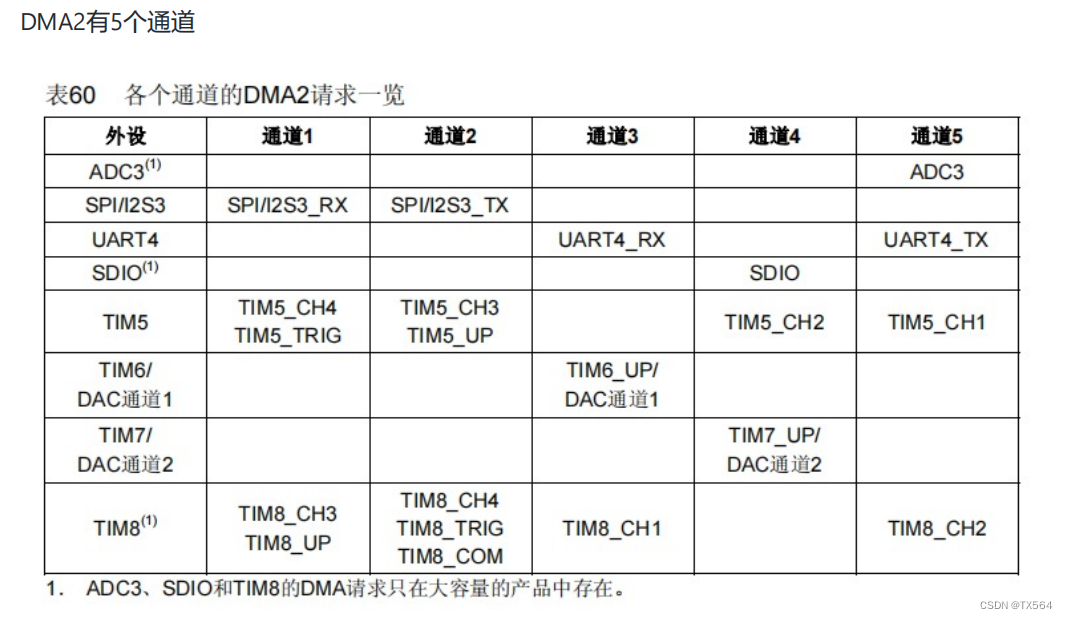

STM32F103 有 2 个 DMA 控制器， DMA1 有 7 个通道， DMA2 有 5 个通道。

一个通道每次只能搬运一个外设的数据！！ 如果同时有多个外设的 DMA 请求，则按照优先级进

行响应。

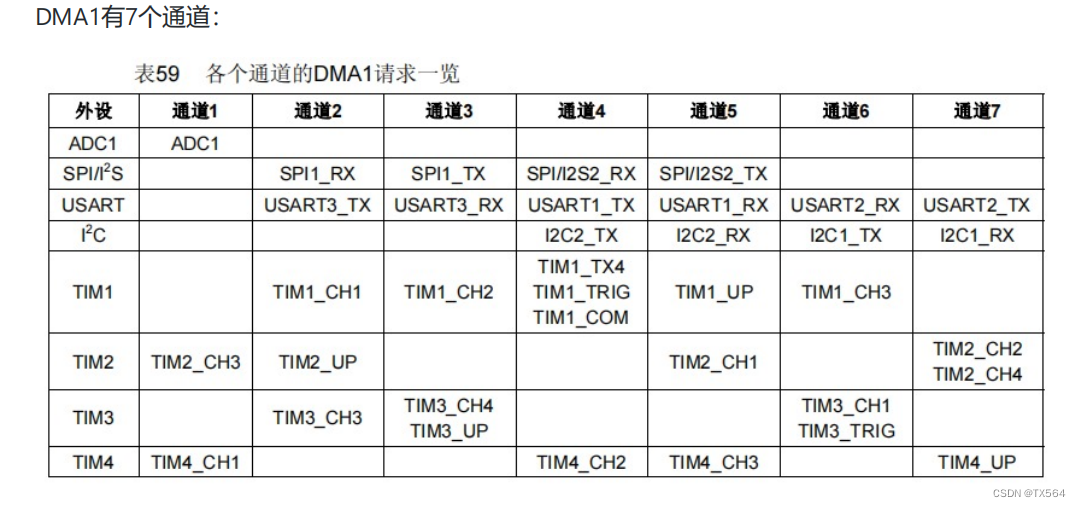

DMA1 有 7 个通道：

DMA 及通道的优先级 优先级管理采用软件 +
