串口通信编程

一.串口基本认知

串口接口简称串口，也称串行通信接口或串行接口（通常指COM接口），是采用串行通信方式的扩展接口，串行接口是指数据一位一位地顺序传送，其特点是通信线路简单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线），从而大大降低了成本，特别适用于远距离通信，但传送速度较慢

*是设备间接线通信的一种方式

*数据一位一位地顺序传送

*双向通信，全双工

*传送速度相对较慢

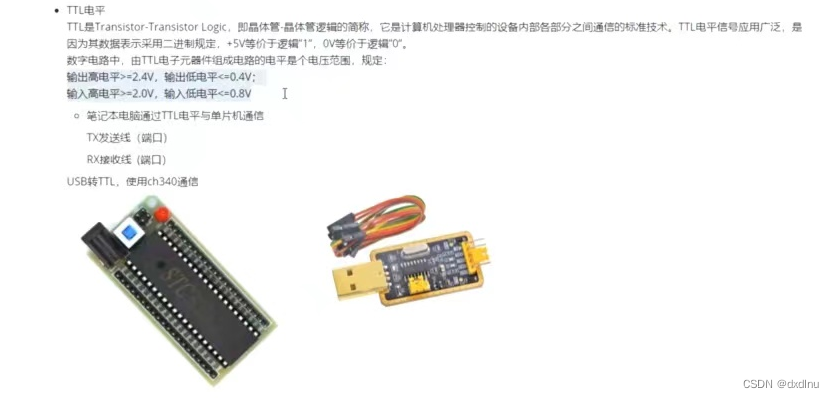

二.关于串口的电平

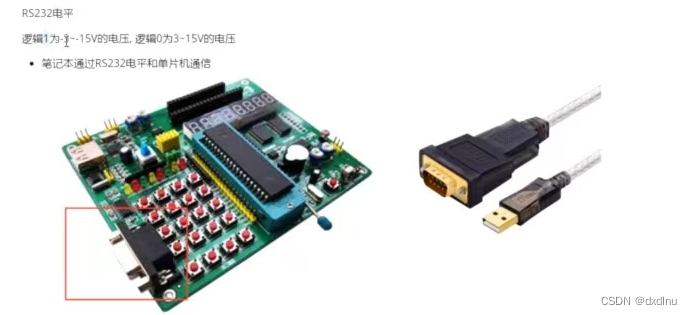

经常听说的UART:异步串行是指UART（Universal Asynchronous Receive/Transmitter），通用异步接收/发送，UART包含TTL电平的串口和RS232电平的串口



 三.串口通信

串口接线方式：

*RxD:数据输入引脚，数据接收，STC89系列对应P3.0口

*Txd:数据发送引脚，数据发送，STC89系列对应P3.1口

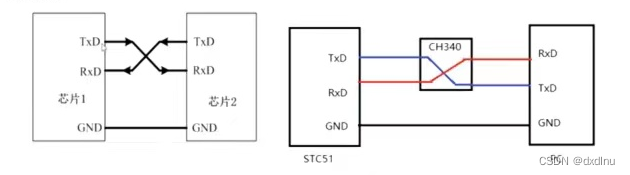

*接线方式

 印象塑造

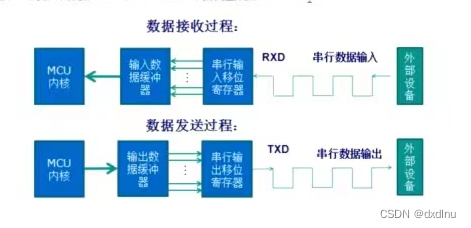

*输入/输出数据缓冲器都叫做SBUF,都用99H地址码，但是是两个独立的8位寄存器

*代码体现为：想要接收数据char data=SBUF,想要发送数据，SBUF=data.

 *回忆UART是异步串行接口，通信双方使用时针不同，因为双方硬件配置不同，但是需要约定通信速度，叫做波特率，对于电脑来说，别人做好了软件，鼠标点点点就好，而苦逼单片机的波特率需要我们写代码配置（参数要和电脑配置一样）。

四.串口编程寄存器分析(以下表格文字提取于STC官网www.STCMCU.com)

STC89C51串行口对应的硬件部分对应的管脚是P3.0RXD和P3.1TxD.

4.1串行口相关寄存器

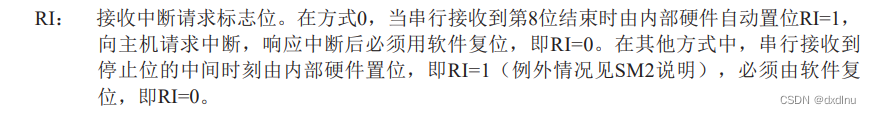

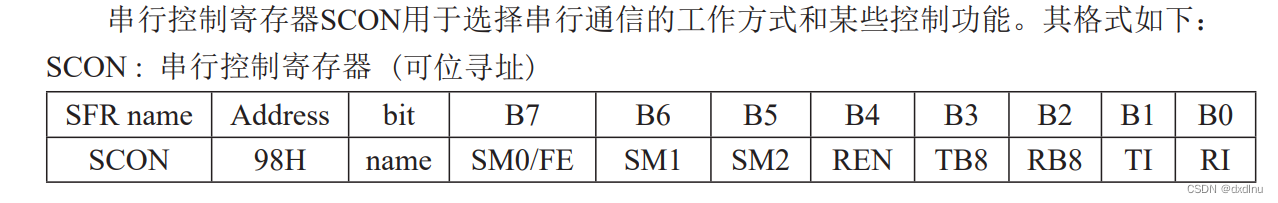

4.1.1串行口控制寄存器SCON和PCON

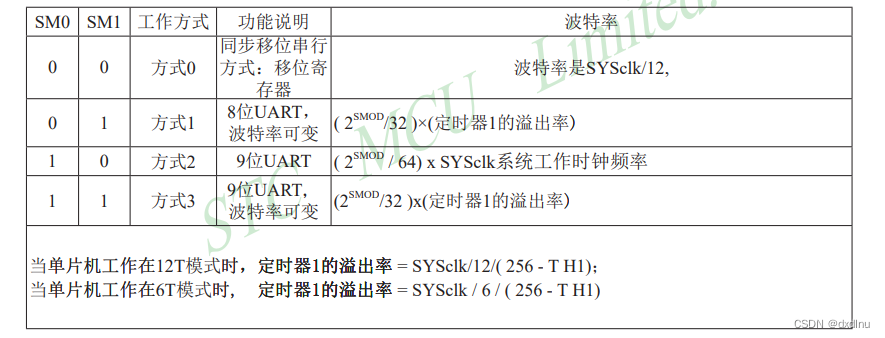

串行控制寄存器SCON，波特率选择特殊功能寄存器PCON







 把一些重要的位列在上面了，具体的使用要去官方看手册。

实战编码（实际应用）：

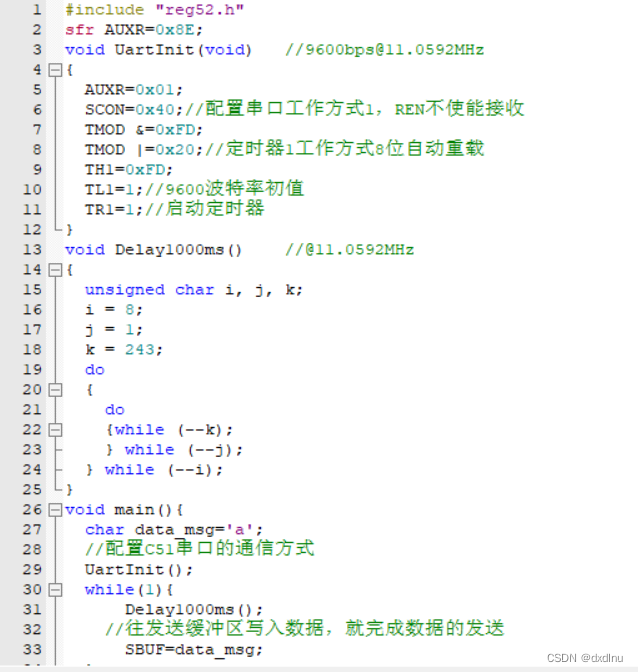

通过单片机向PC端发送一个字符

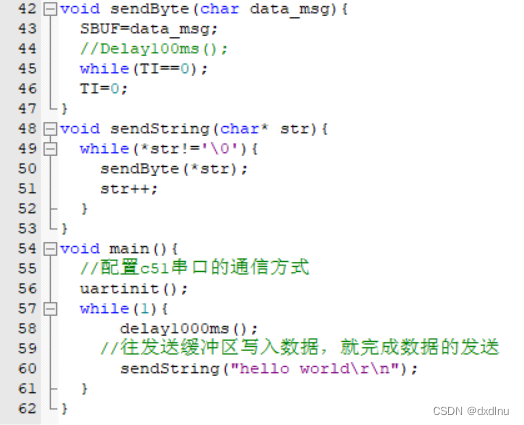

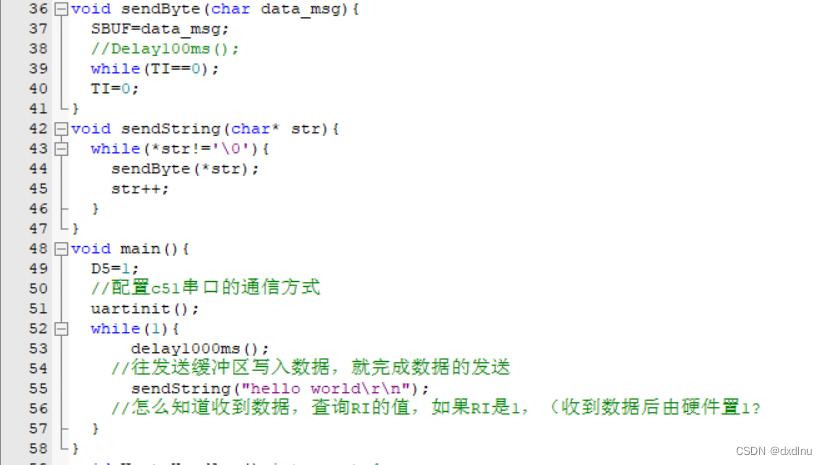

 通过单片机向PC端发送一个字符串（多加两个函数以及优化主函数）

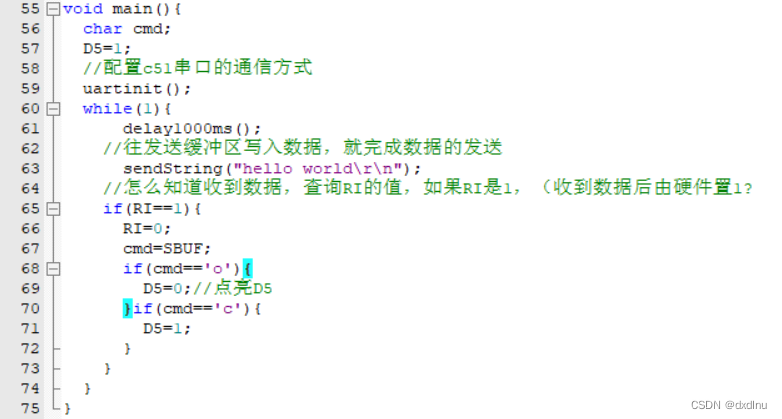

PC端通过串口点亮LED（非中断）

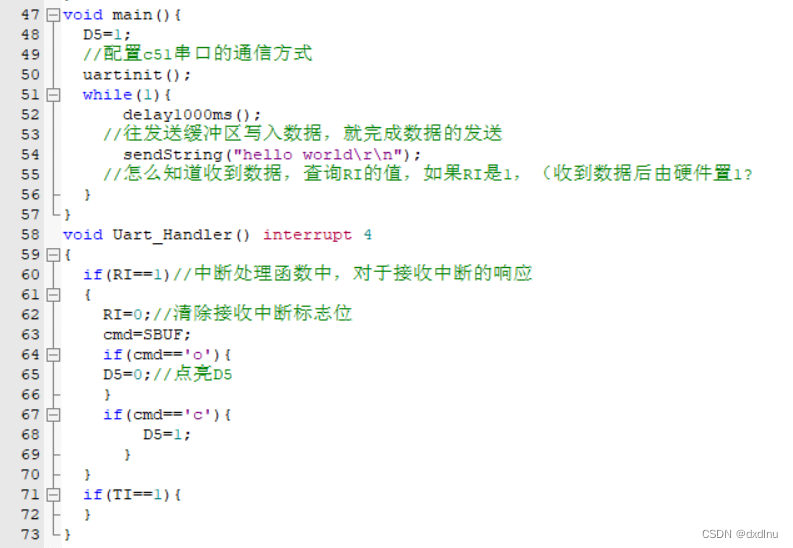

PC端通过串口点亮LED（中断）

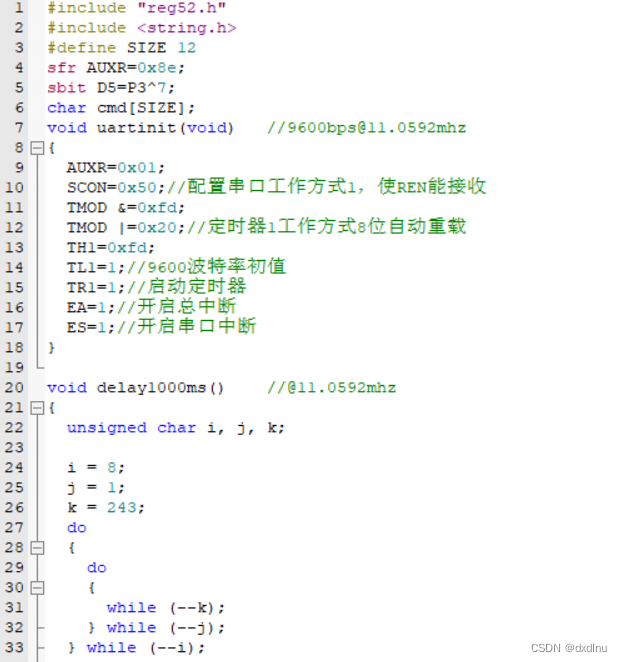

 字符型指令如何处理
