PADS——原理图的绘制

一、原理图元件封装的制作

1. 打开软件PADS logic
2. 点击工具→元件编辑器
3. 点击编辑图形

4. 设置好栅格大小。设计栅格（G+数字）；显示栅格（GD+数字）规定栅格为100。
5. 添加引脚。点击添加端点。

6. 放置引脚完成后双击引脚弹出端点特性编辑框，修改编号和名称。
7. 绘制2D线，点击创建2D线，在空白右击选择绘制的图形类型。

8. 将标签移动到封装附近。

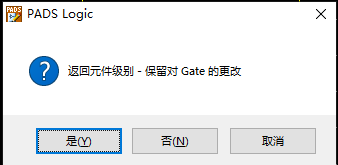

9. 点击文件→返回至元件→是

10. 点击编辑电参数。

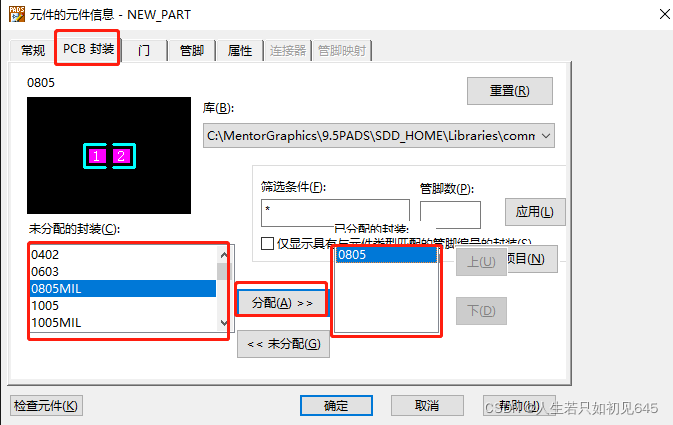

• 添加PCB封装，也可以暂时不添加后面再添加。

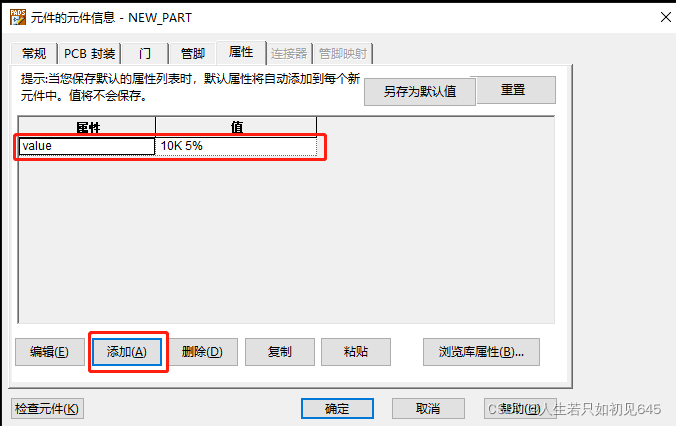

• 添加属性


10. 保存元件（修改CAE封装跟元件名），点击文件→推出编辑器。

二、原理图的制作

1. 新建原理图页，打开原理图编辑工具栏
2. 需要添加多页原理图的。 设置→图页→添加（可修改原理图页名称）
3. 添加元件

4. 添加连线

5. 添加电源、GND、页间连接符等。在画连线时，单击鼠标右键可添加。

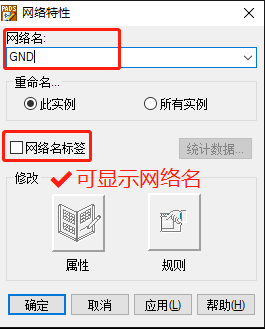

6. 双击连线弹出对话框可修改网络名称并显示出来。

7. 绘制完成后点击文件→报告可查看各个报告文件包括清单


三、导出网络表

1. 同时打开PADS logic跟PADS layout两个软件。

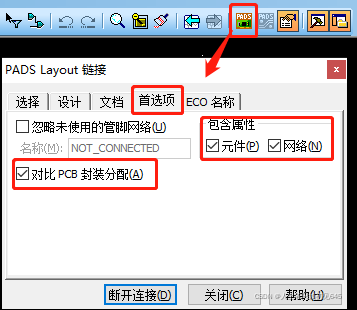

2. 在PADS logic中点击PADS layout，并按图设置。

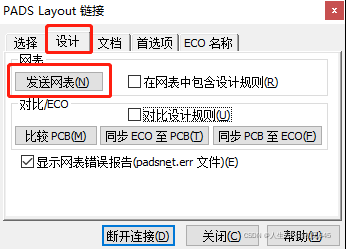

3. 发送网表

4. 补充

• logic的快捷操作（无模命令）
• S+空格+元器件位号：快速搜索元件。例如S U10
