Arduino-抢答器

抢答器实验

实验器件：

■ 按键开关：4 个

■ 红色LED灯：1 个

■ 黄色LED灯：1 个

■ 绿色LED灯：1 个

■ 220欧电阻：7 个

■ 面包板：1 个

■ 多彩杜邦线：若干

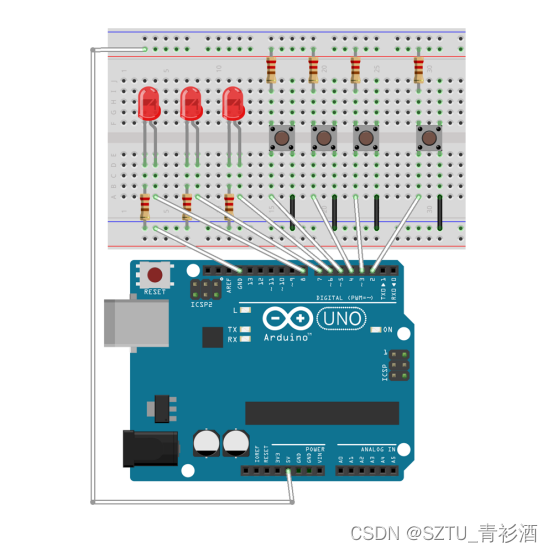

实验连线

将代码上传到开发板。

程序代码

int redled=8; //红色LED 输出

int yellowled=7; //黄色LED输出

int greenled=6; //绿色LED输出

int redpin=5; //红色按键引脚

int yellowpin=4; //黄色按键引脚

int greenpin=3; //绿色按键引脚

int restpin=2; //复位按键引脚定义

int red;

int yellow;

int green;

void setup()

{

pinMode(redled,OUTPUT);

pinMode(yellowled,OUTPUT);

pinMode(greenled,OUTPUT);

pinMode(redpin,INPUT);

pinMode(yellowpin,INPUT);

pinMode(greenpin,INPUT);

}

void loop() //按键循环扫描

{

red=digitalRead(redpin);

yellow=digitalRead(yellowpin);

green=digitalRead(greenpin);

if(red==LOW)RED_YES();

if(yellow==LOW)YELLOW_YES();

if(green==LOW)GREEN_YES();

}

void RED_YES()//一直执行红灯亮，直到复位键按下，结束循环

{

while(digitalRead(restpin)==1)

{

digitalWrite(redled,HIGH);

digitalWrite(greenled,LOW);

digitalWrite(yellowled,LOW);

}

clear_led();

}

void YELLOW_YES()//一直执行黄灯亮，直到复位键按下，结束循环

{

while(digitalRead(restpin)==1)

{

digitalWrite(redled,LOW);

digitalWrite(greenled,LOW);

digitalWrite(yellowled,HIGH);

}

clear_led();

}

void GREEN_YES()//一直执行绿灯亮，直到复位键按下，结束循环

{

while(digitalRead(restpin)==1)

{

digitalWrite(redled,LOW);

digitalWrite(greenled,HIGH);

digitalWrite(yellowled,LOW);

}

clear_led();

}

void clear_led()//清除LED

{

digitalWrite(redled,LOW);

digitalWrite(greenled,LOW);

digitalWrite(yellowled,LOW);

}

实验结论

当红灯按键按下时，红色LED灯被点亮，按其他按键不会点亮其他LED灯。按下复位按键，LED灯熄灭。

按下黄灯按键，黄灯点亮。按其他按键不会点亮其他LED灯。按下复位按键，LED灯熄灭。

按下绿灯按键，绿灯点亮。按其他按键不会点亮其他LED灯。按下复位按键，LED灯熄灭。
