4. 数据库设计

 4.1 数据库设计理论

4.1.1 数据库模型

数据库设计中最常采用的模型为实体（Entity）关系（Relationship）模型，简称ER模型。其核心思想是将现实世界中的复杂数据表示为一组实体，并描述这些实体之间的关系。

实体通常对应现实世界中的一个对象，例如：学生、班级、教师、课程。

每个实体都包含一组属性，这些属性用于描述实体，例如学生实体包含姓名、年龄、性别等属性。

关系用于描述各实体之间的联系，例如学生和班级之间存在从属关系。

其中关系可分为一对一、一对多、多对多三种，例如学生和班级之间的关系为一对多、学生和课程之间的关系为多对多。

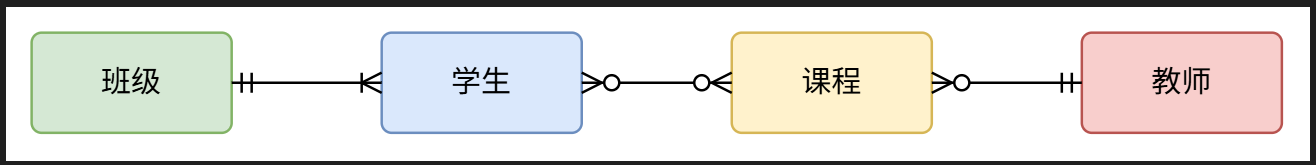

实体关系模型通常使用实体关系图（ER diagram）进行表示。下图是一个简易的选课系统的实体关系图，其中方框代表实体，方框之间的连线则代表实体间的关系，连线两端的不同符号用于表示一对一、一对多、多对多的关系。

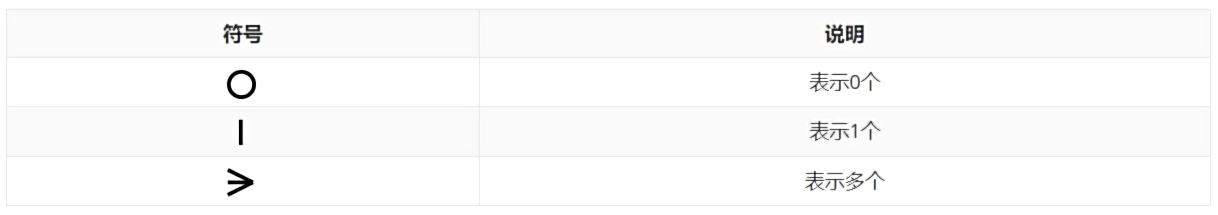

符号说明如下：

上述符号通常是两个成对使用，其分别表示最小值和最大值。例如上述ER图中的班级和学生之间的连线，班级一侧的符号表示一（最小值和最大值都是一），学生一侧的符号表示多（最小值是一，最大值是多），其表达的含义就是班级和学生之间的关系为一对多，一个学生只对应一个班级，而一个班级会对应多个学生（且至少对应一个学生）。

4.1.2 数据库设计流程

传统的数据库设计流程分为三个阶段，分别是概念模型设计阶段、逻辑模型设计阶段和物理模型设计阶段。三个阶段由粗略到详细，由抽象到具体。

4.1.2.1 概念模型设计

概念模型是一个粗略的初步设计，其只关注实体和关系，不体现最终建表所需的各种细节信息（例如实体的属性）。下图便是一个典型的简易**选课系统**数据库的概念模型。

4.1.2.2 逻辑模型设计

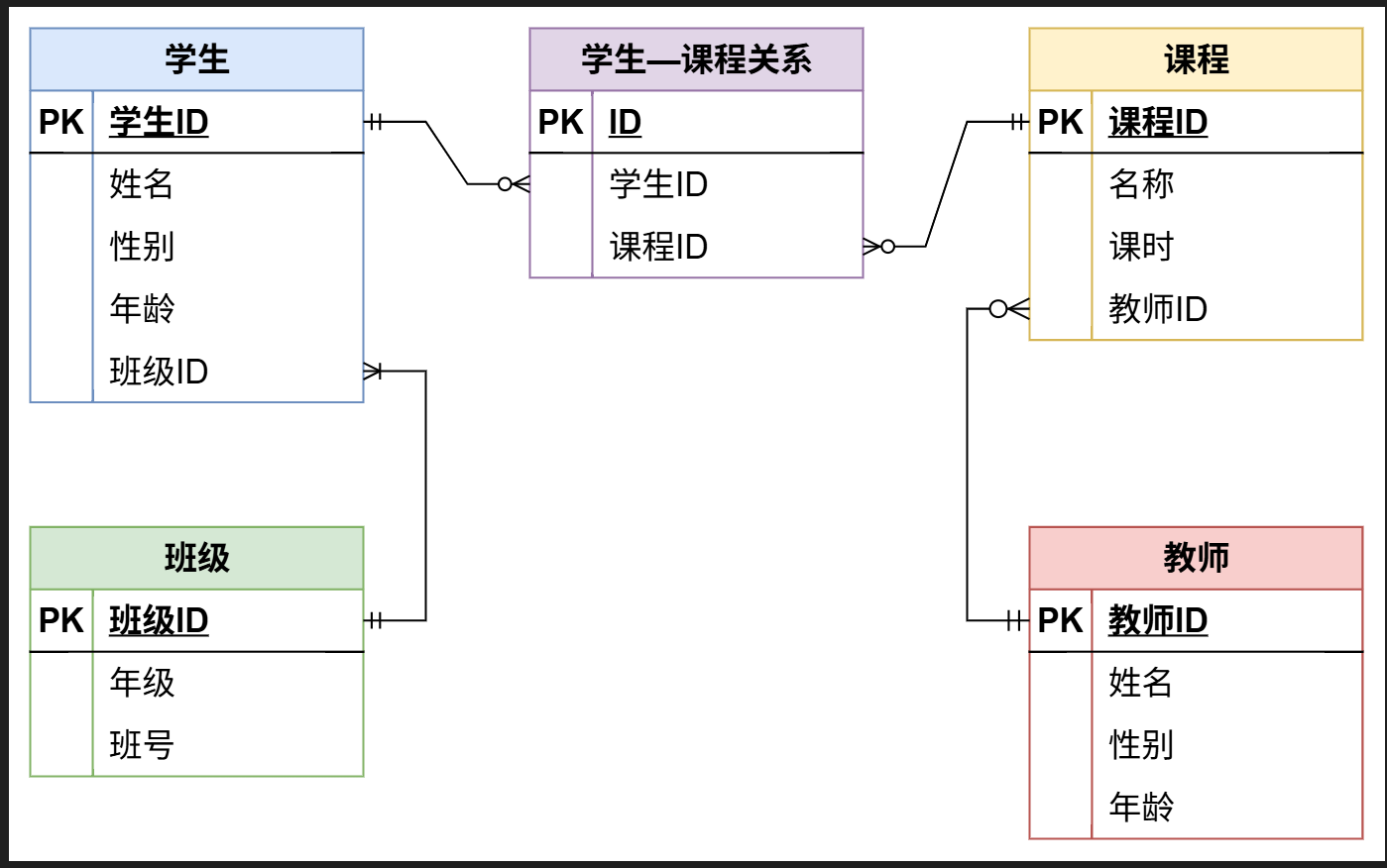

相较于概念模型，逻辑模型会包含更多的细节信息，例如实体的属性、用于关联两个实体的字段等等。需要注意的是，逻辑模型并不关注具体的数据库实现（例如MySQL或者Oracle）。下图是上述选课系统数据库的逻辑模型。

 4.1.2.3 物理模型设计

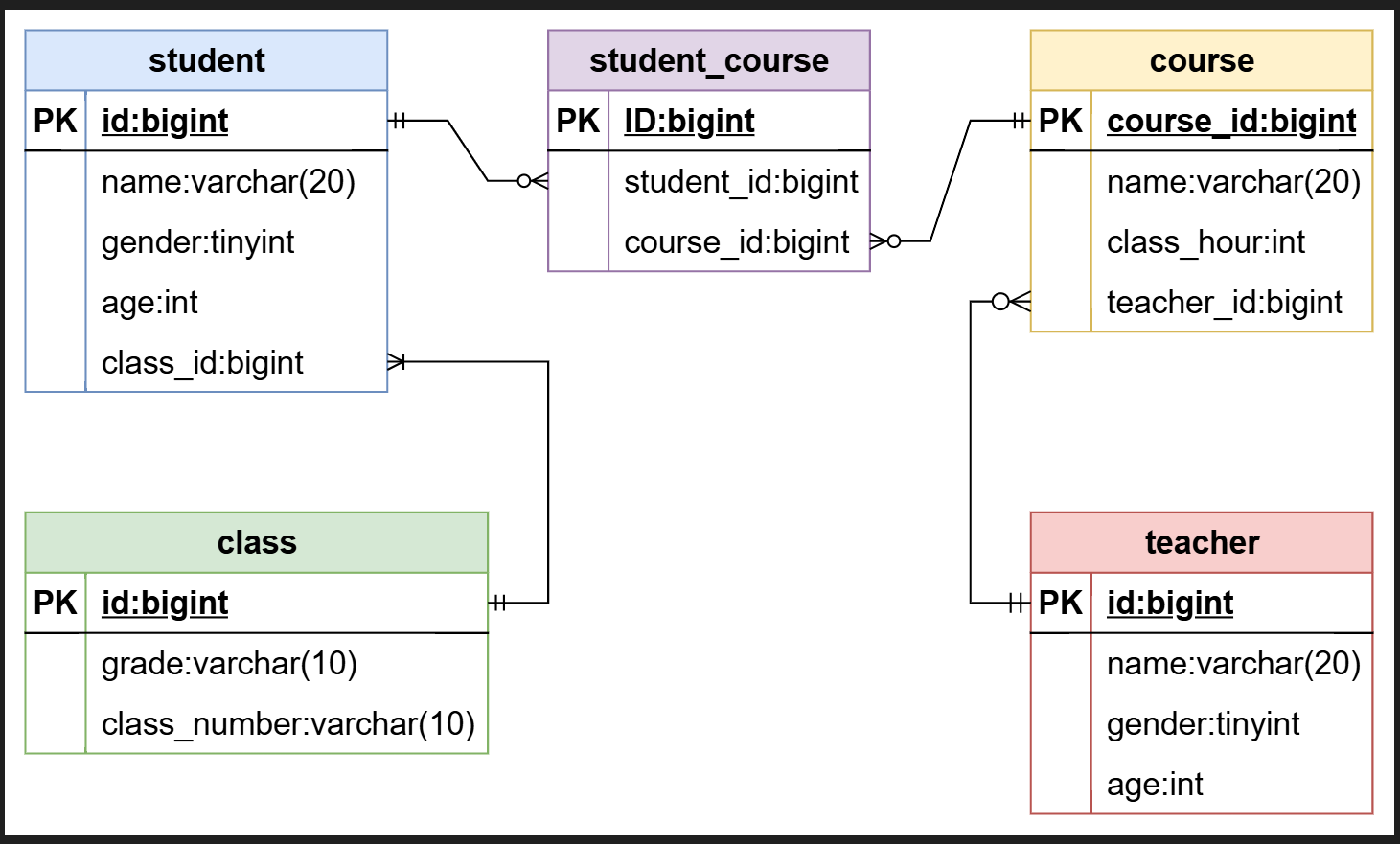

相较于逻辑模型，物理模型会包含更多的与所选数据库相关的具体信息，例如存储引擎、字段类型、索引等信息。一般而言，物理模型会包含最终建表所需的所有信息，下图是上述选课系统数据库的物理模型。

4.2 数据库设计实操

 4.2.1 概念模型设计

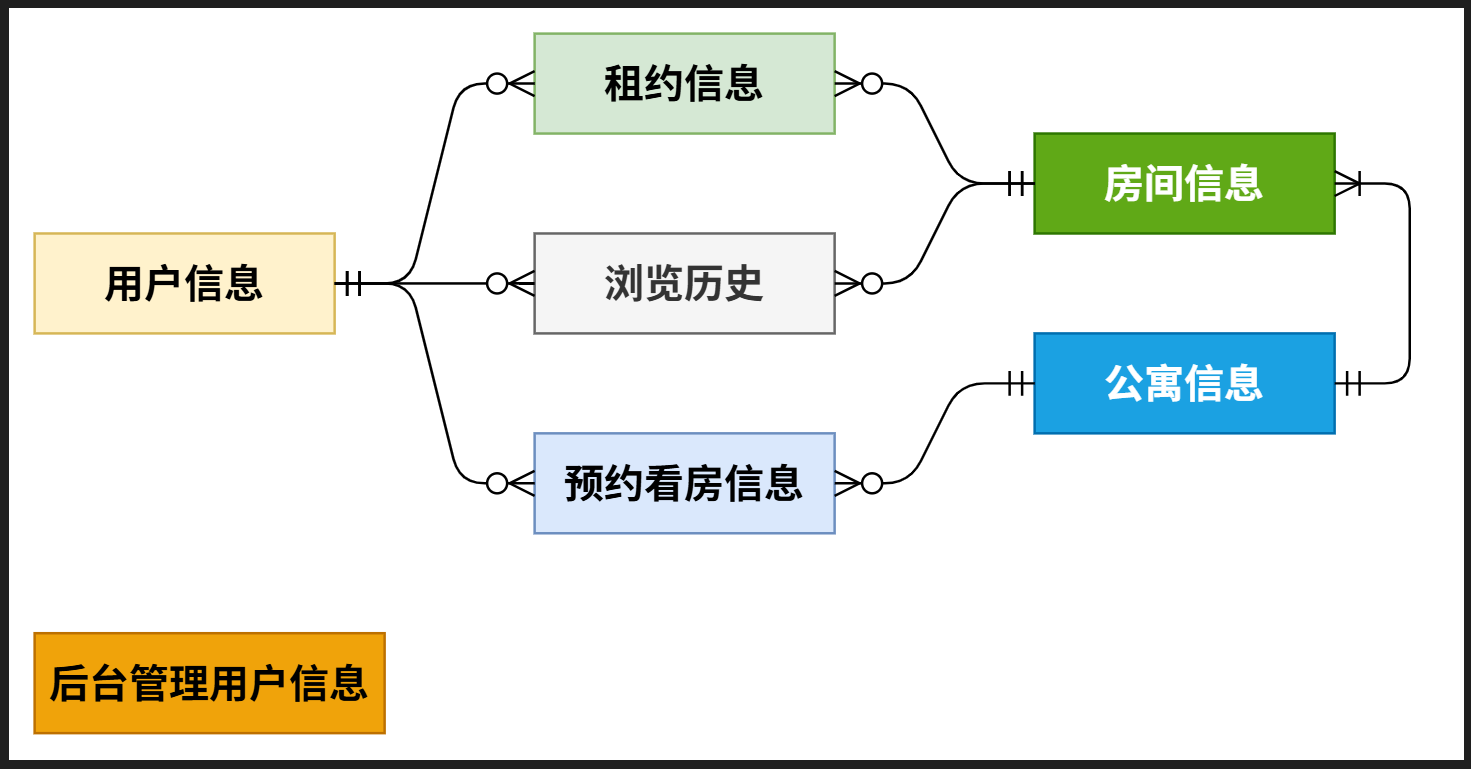

根据原型可得，本项目包含的实体有公寓、房间、用户(租客)、租约(合同)、看房预约、浏览历史和后台管理系统用户，各实体间的关系如下

4.2.2 逻辑模型设计

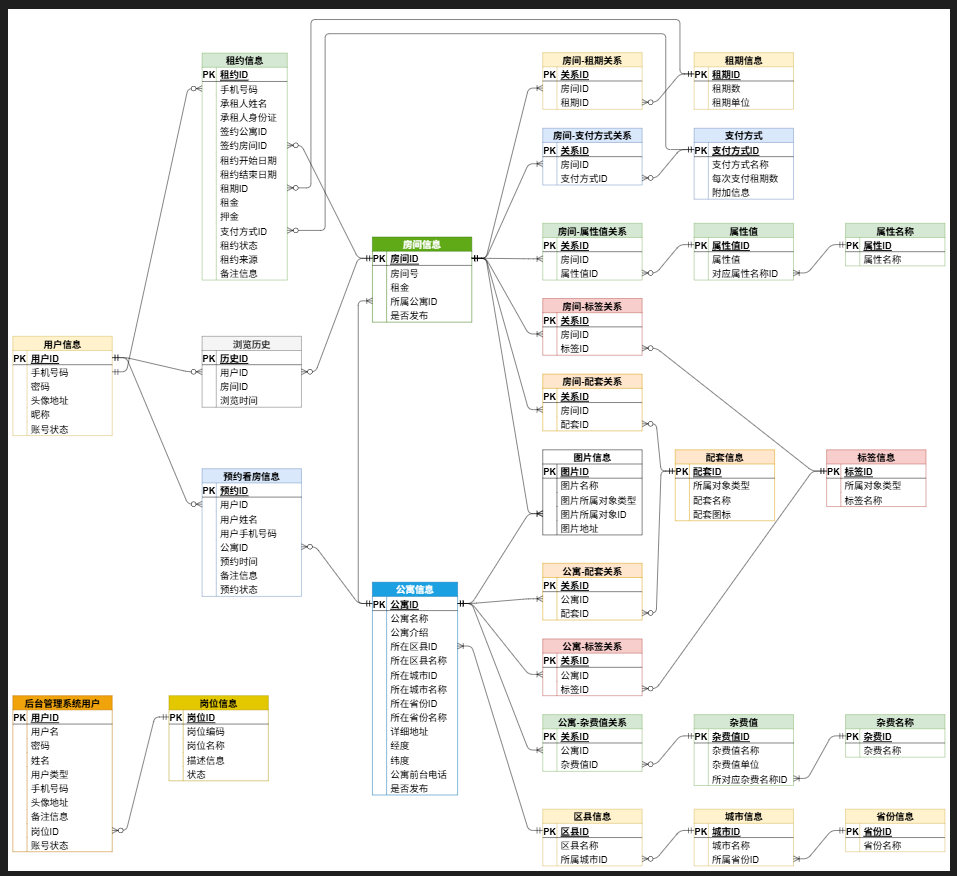

根据原型明确各实体所需属性并明确各表关联字段，得到的完整的逻辑模型如下图所示。下面逐一分析。

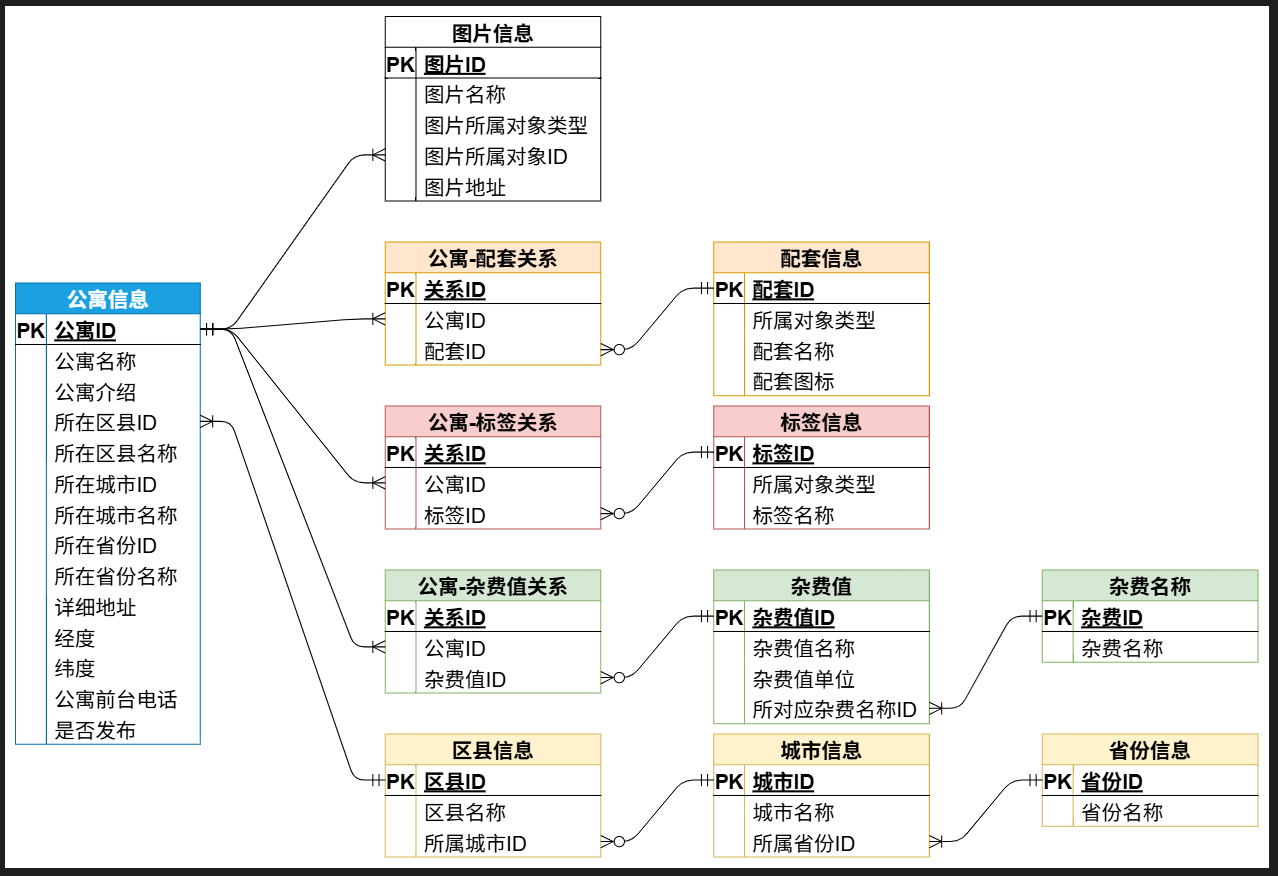

 4.2.2.1 公寓信息

公寓信息包含的属性有`公寓名称`、`公寓简介`、`公寓地址`、`公寓联系方式`、`公寓图片`、`公寓标签`、`公寓杂费`、`公寓发布状态`，这部分的逻辑模型如下图所示

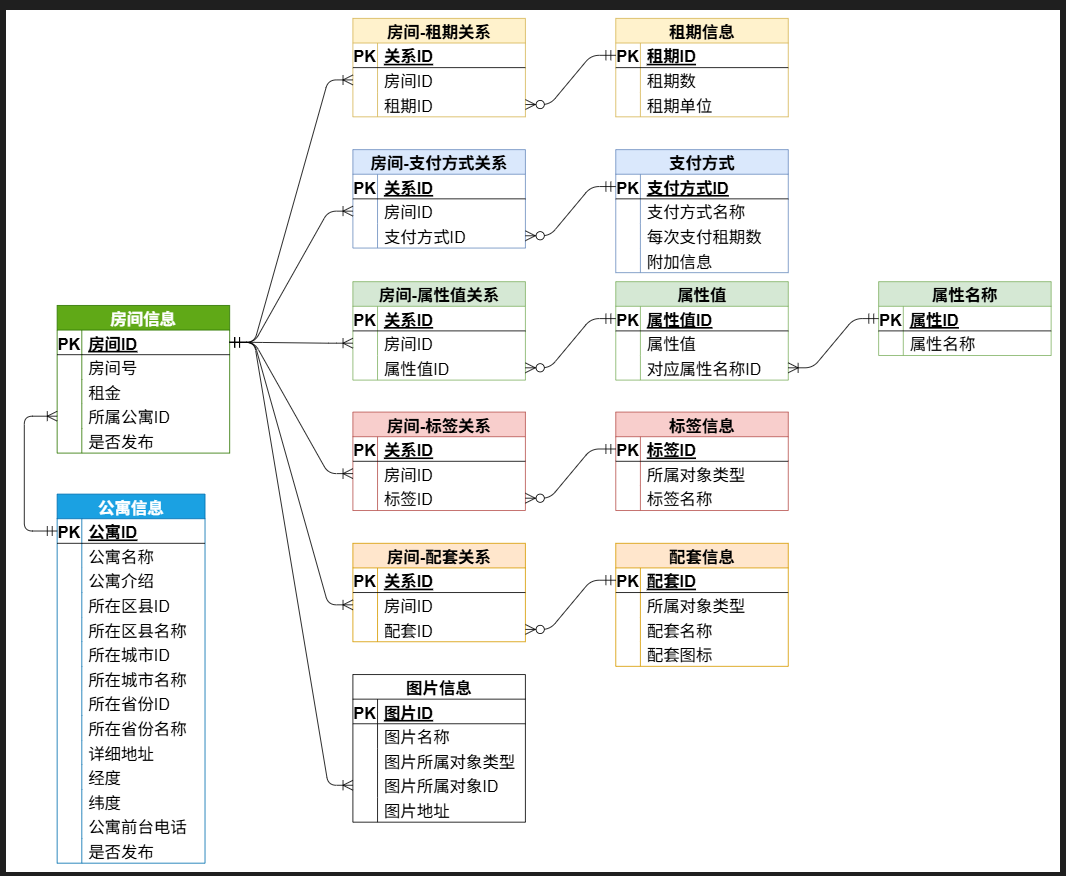

4.2.2.2 房间信息

房间信息包含的属性有`房间号`、`房间租金`、`房间所属公寓`、`房间可选租期`、`房间可选支付方式`、`房间属性`、`房间标签`、`房间配套`、`房间图片`、`房间发布状态`，这部分的逻辑模型如下图所示

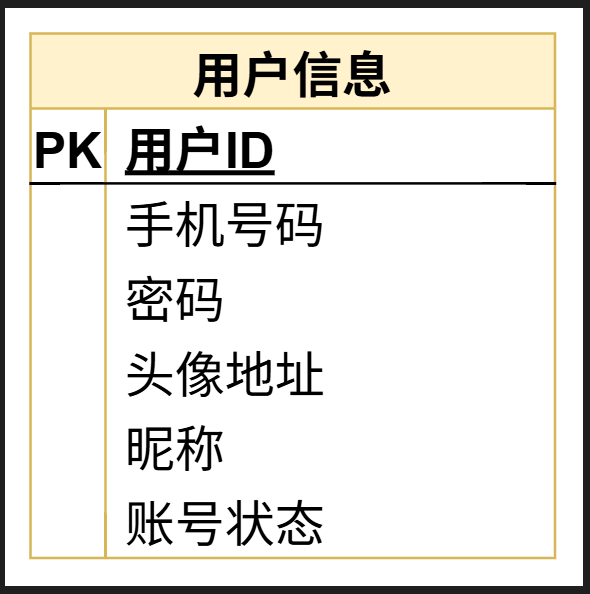

 4.2.2.3 用户信息

用户信息包含的属性有`手机号码`、`密码`、`头像`、`昵称`、`账号状态`，这部分的逻辑模型如下

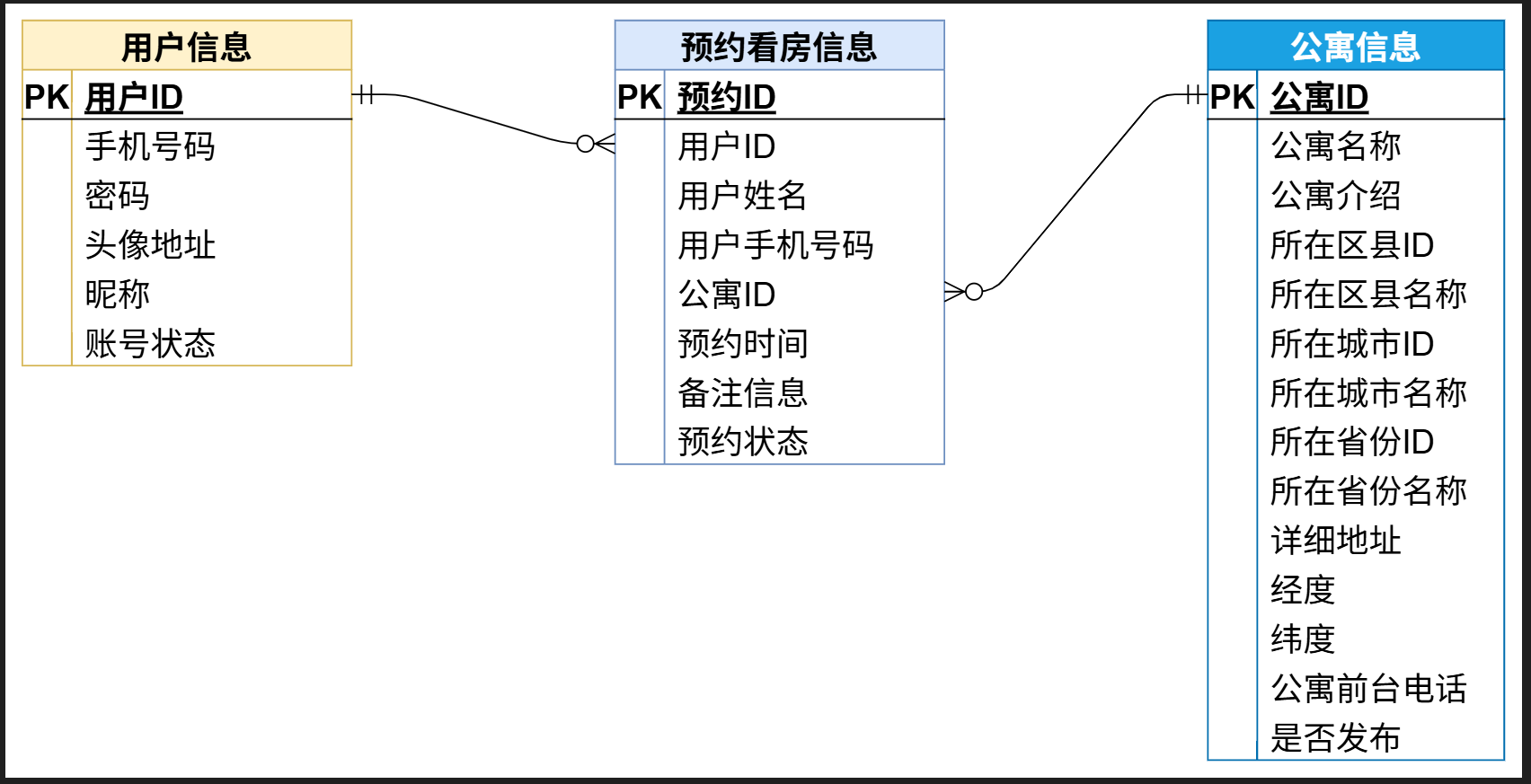

4.2.2.4 看房预约信息

看房预约包含的属性有`预约用户信息`、`预约公寓信息`、`预约时间`、`备注信息`、`预约状态`，这部分的逻辑模型如下

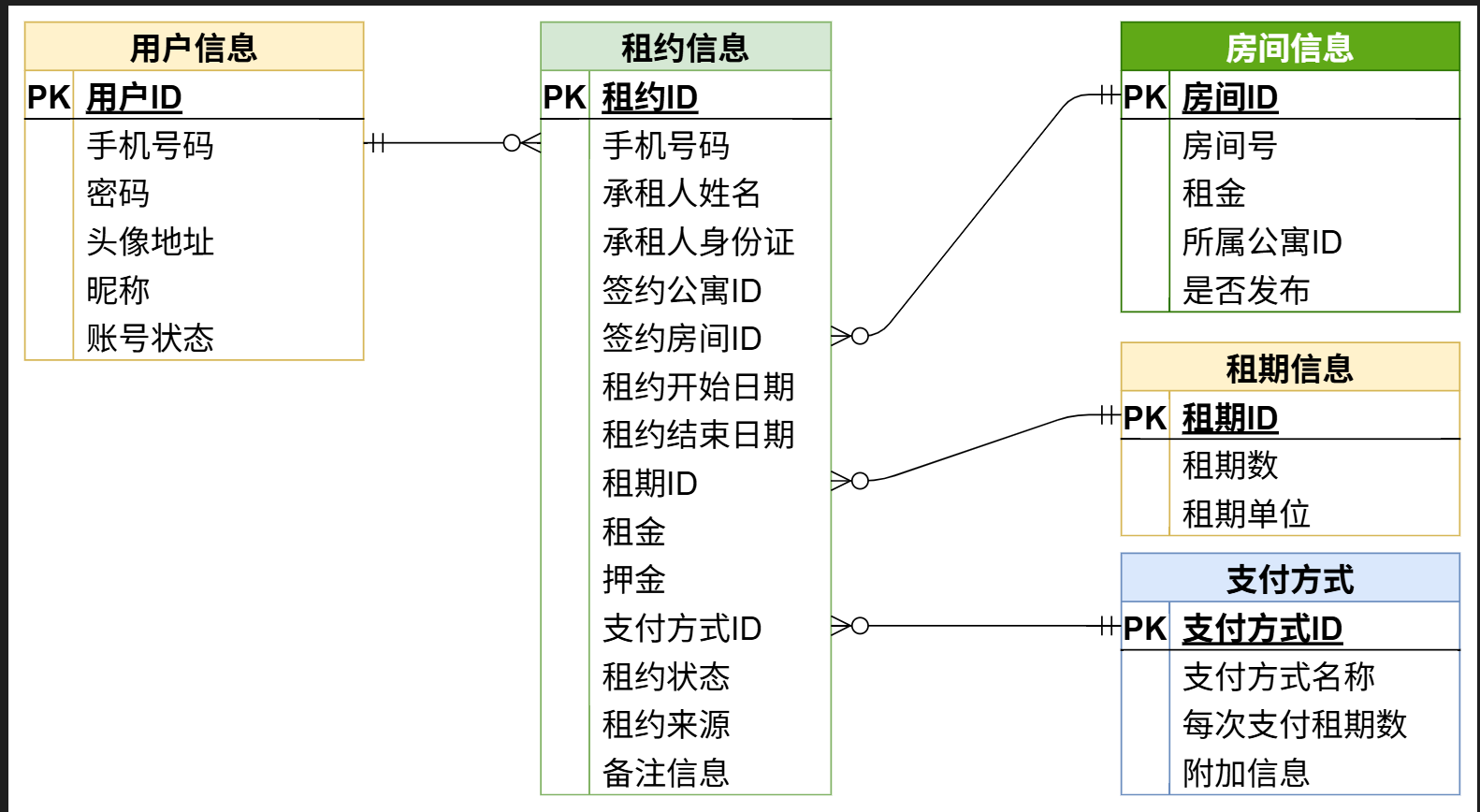

 4.2.2.5 租约信息

租约信息包含`签约用户信息`，`签约房间信息`、`租期`、`支付方式`、`租约来源`、`租金`、`押金`，这部分的逻辑模型如下

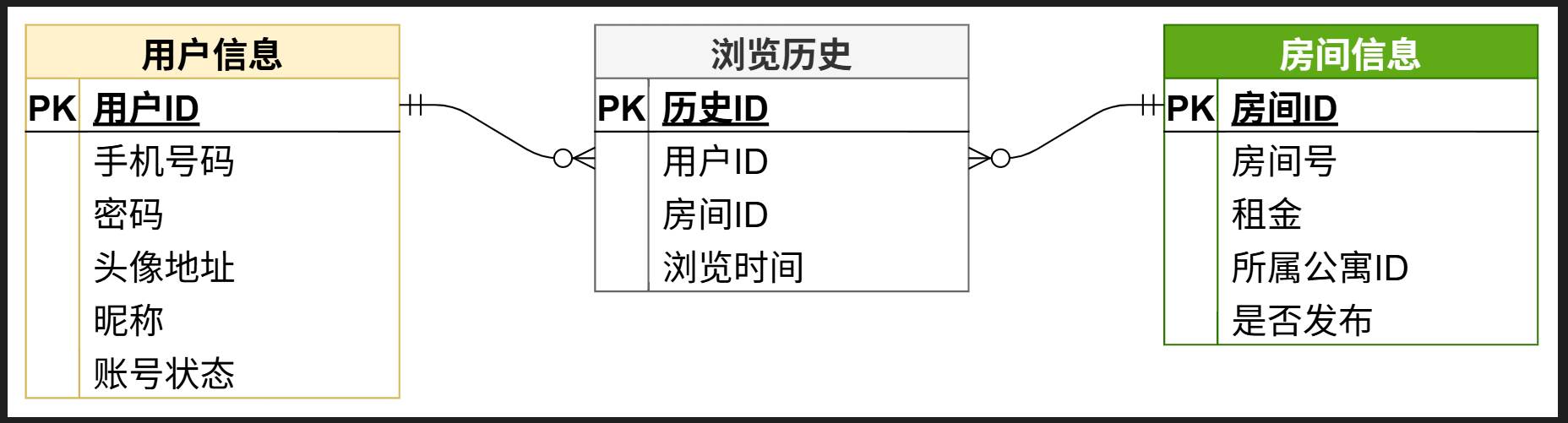

 4.2.2.6 浏览历史信息

浏览历史指的是用户浏览房间详情的历史，包含的属性有`用户信息`、`房间信息`、`浏览时间`，这部分的逻辑模型如下

 4.2.2.7 后台管理用户信息

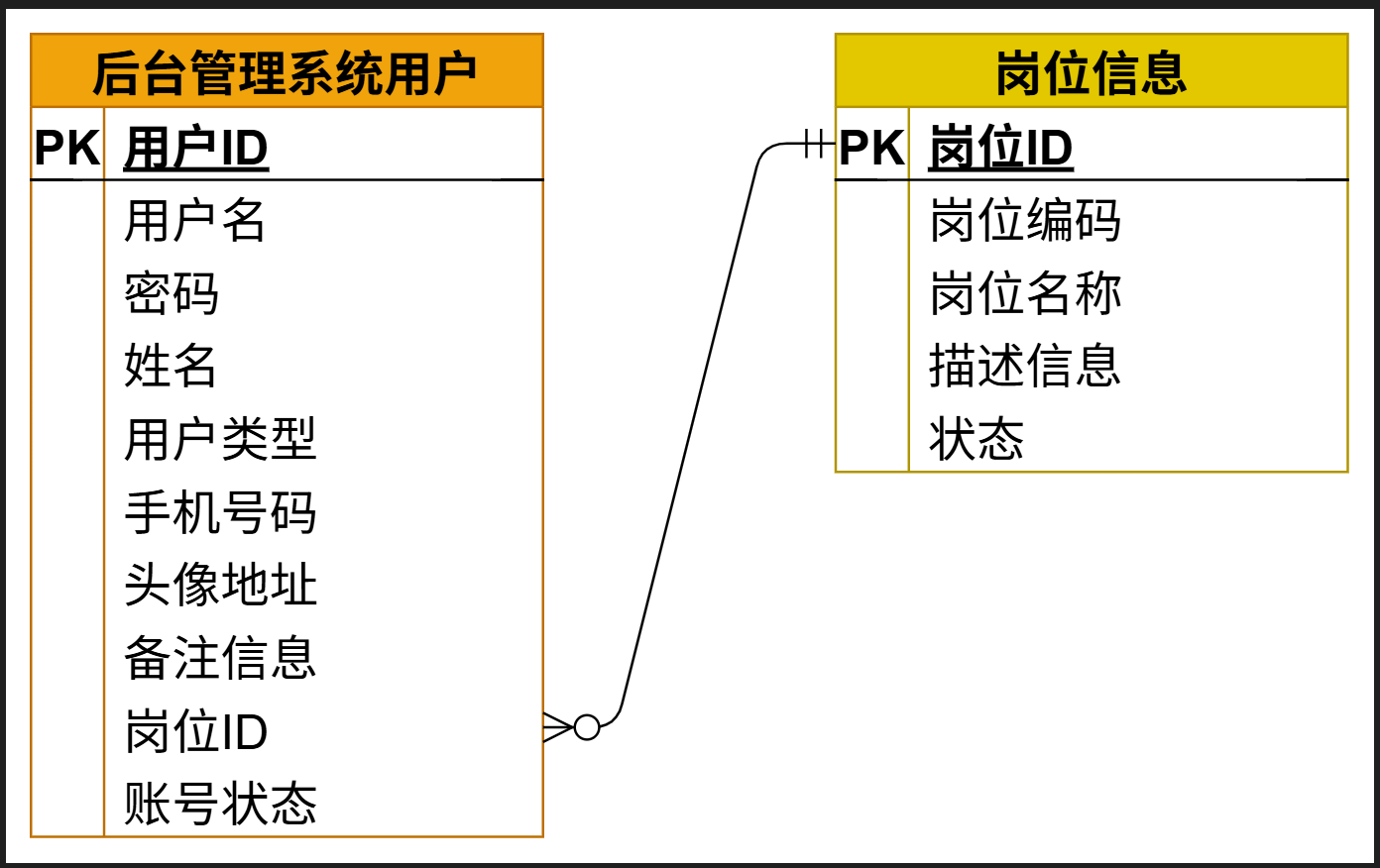

后台管理系统用户包含的属性有，这部分的逻辑模型如下

 4.2.3 物理模型设计

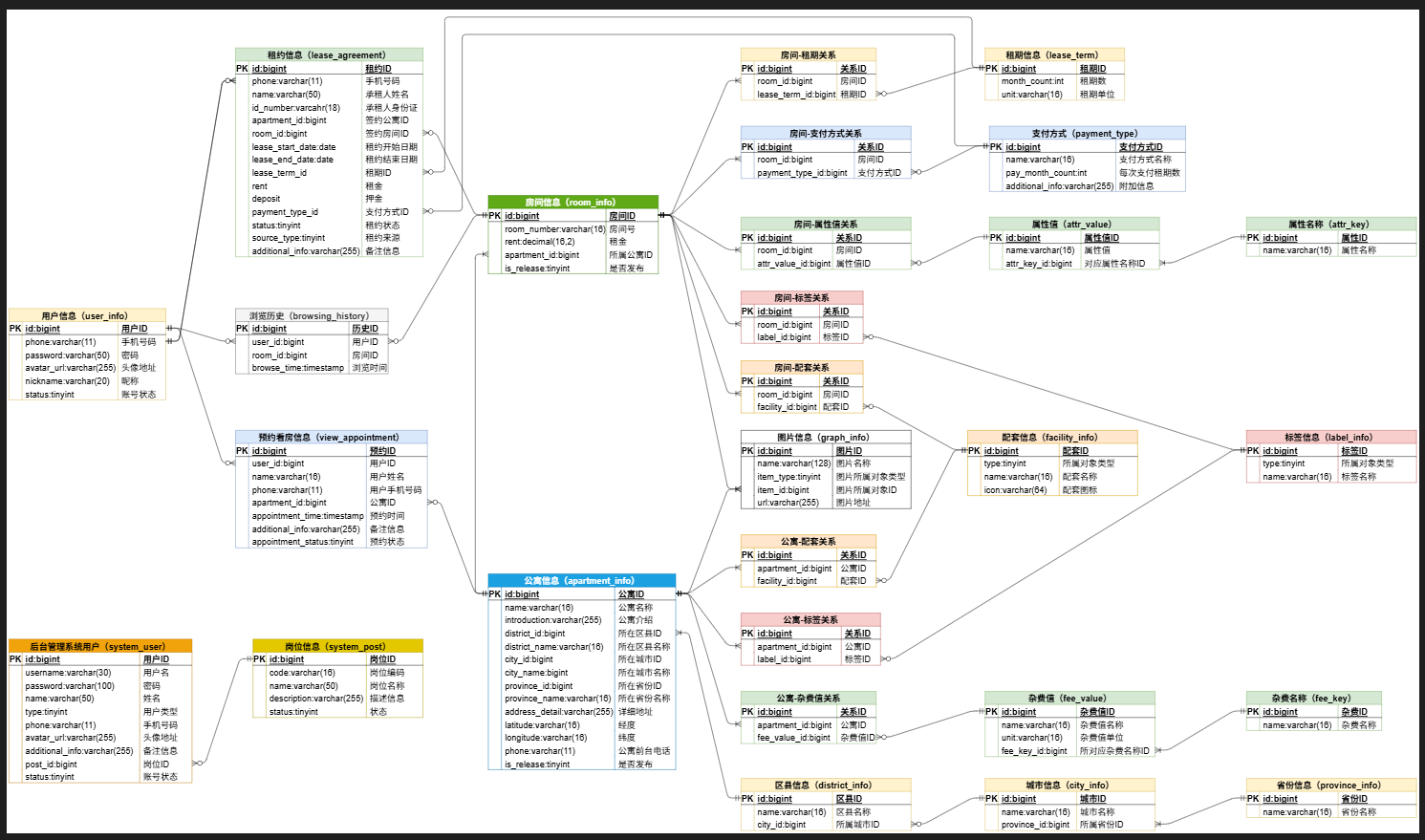

本项目采用MySQL数据库，所有表均使用InnoDB存储引擎，完整的物理模型如下图，详细信息可参考资料中的数据库初始化文件`lease.sql`。

注意：

- 所有表均省略了`create_time`、`update_time`、`is_deleted`三个字段。

- 所有的状态或类型字段（例如租约状态），均使用数字表示。
