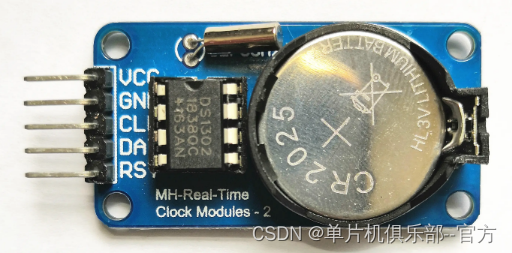

一、实物图

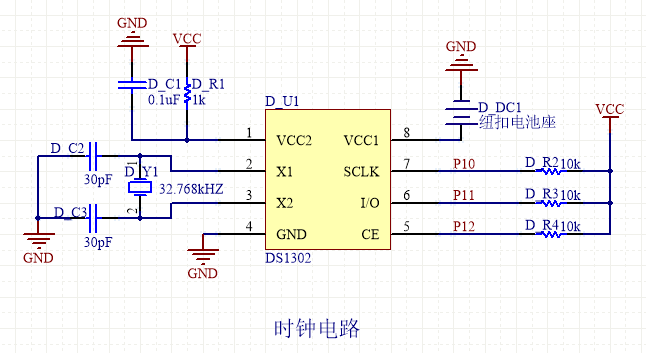

二、原理图
编号 | 名称 | 功能 |
1 | VCC2 | 双供电配置中的主电源供应引脚。DS1302工作于 VCC1和VCC2中较大者.当VCC2比VCC1高0.2V 时,VCC2 给 DS1302供电。当VCC1比VCC2高时, VCC1给DS1302供电 |
2 | X1 | 32.768kHz晶振引脚 |
3 | X2 | |
4 | GND | 电源地 |
5 | CE | 使能引脚。输入信号,在读、写数据期间,必须为高。该引脚有两个功能:第一,CE开始控制字访问移位寄存器的控制逻辑;其次,CE提供结束单字节或多字节数据传输的方法 |
6 | I/O | 数据输入/输出引脚。三线接口时的双向数据线 |
7 | SCLK | 串行时钟引脚, 用来同步串行接口上的数据动作 |
8 | VCC1 | 备用电源引脚。在使用涓流充电的系统中,这个管脚连接到可再充能量源 |
电路图中一些电阻电容作用:
VCC2引脚的电容主要用于滤波,而串联一个电阻可以有效防止电源对芯片的冲击。
晶振两端的电容主要用于起振的,如果不接,会导致时间快几秒,但是时间的精确性主要取决于晶振频率。
VCC1接的是一个纽扣电池,当VCC2的电源断电时,VCC1给芯片供电,这样时钟就会继续运行。
三个上拉电阻作用:
DS1302的数据脚(I/O)是双向的,如果只用单片机弱上拉,双向通讯不成功
