集成电路封装技术全解析：从基础概念到先进工艺

集成电路封装是指将制备合格芯片、元件等装配到载体上，采用适当连接技术形成电气连接，安装外壳，构成有效组件的 整个过程，封装主要起着安放、固定、密封、保护芯片，以及确保电路性能和热性能等作用。

一、什么是集成电路封装？

1.1 基础定义

封装是芯片制造的最后一道关键工序，简单来说就是给芯片穿上"保护衣"。具体流程包括：

• 将合格芯片固定在载体（如基板）上

• 通过引线/焊球建立电气连接

• 外加外壳实现密封保护

这就好比给电脑CPU装散热器，既要保证通电，又要防止灰尘和水汽侵蚀。

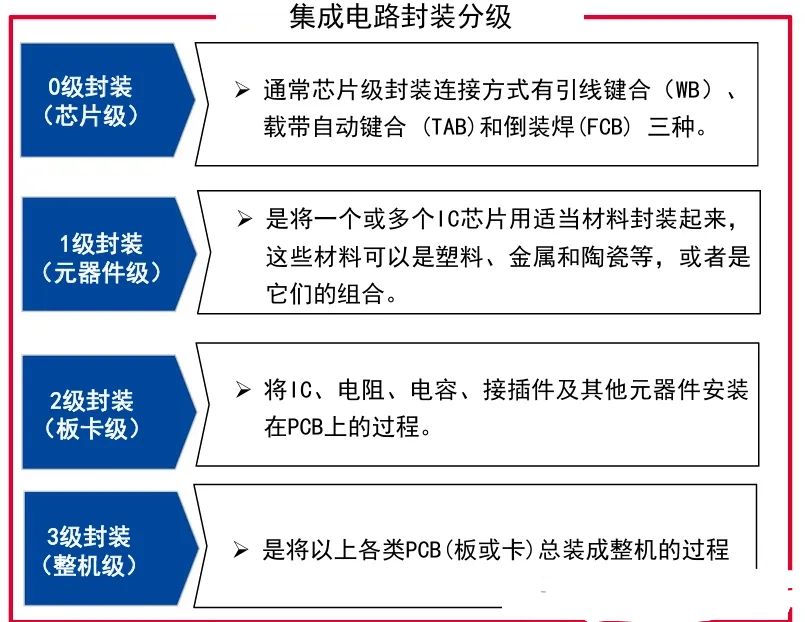

1.2 技术分层

按封装层级可分为四级：

1.3 发展历程

从最早的DIP双列直插（1960年代）到现在的3D封装，经历了五次重大变革：

1. ​​通孔插装时代​​（1970s）：引脚间距100mil

2. ​​表面贴装时代​​（1980s）：QFP封装出现

3. ​​球栅阵列时代​​（1990s）：BGA技术突破

4. ​​晶圆级封装时代​​（2000s）：WLCSP量产

5. ​​异构集成时代​​（2010s至今）：2.5D/3D封装兴起

二、传统封装 vs 先进封装

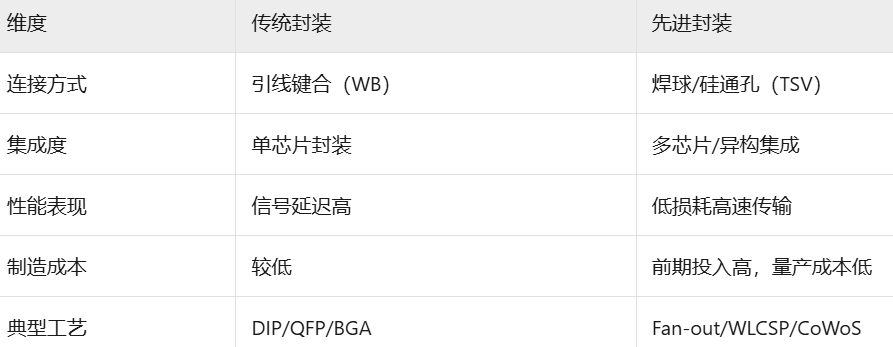

2.1 核心差异对比

2.2 先进封装三大优势

1. ​​空间效率提升​​

   3D堆叠可将存储芯片密度提升至原来的10倍，iPhone A15芯片就采用了4层堆叠设计。

2. ​​性能优化​​

   TSV技术使信号传输路径缩短90%，AMD Ryzen处理器通过Infinity Fabric总线实现核心间高速互联。

3. ​​成本控制​​

   台积电InFO封装使苹果M1芯片良率提升15%，单位成本降低约20%。

三、核心技术解析

3.1 扇出型封装（Fan-out）

3.1.1 工作原理

通过RDL（重布线层）将芯片I/O引脚重新分布到更大面积，实现：

• 超小间距焊球（≤20μm）

• 更高的I/O密度（>1000/mm²）

3.1.2 技术分支

• ​​Fan-in WLP​​：焊盘完全在芯片范围内（典型产品：华为麒麟990 5G）

• ​​Fan-out WLP​​：焊盘可延伸至芯片外（三星Exynos 2200采用此技术）

3.2 硅通孔技术（TSV）

3.2.1 关键工艺步骤

1. ​​深孔刻蚀​​：用DRIE技术制作直径50-100μm、深度>500μm的微孔

2. ​​绝缘处理​​：PECVD沉积SiO₂绝缘层

3. ​​种子层沉积​​：PVD溅射Ti/Cu种子层

4. ​​电镀填充​​：采用脉冲电镀实现无空洞填充

5. ​​平坦化​​：CMP去除多余铜层

3.2.2 应用实例

NVIDIA H100 GPU通过TSV实现HBM3内存堆叠，带宽达3TB/s，较传统封装提升3倍。

3.3 混合键合技术（Hybrid Bonding）

3.3.1 技术突破

• 接触电阻降至0.1Ω·mm²（传统键合为0.5Ω·mm²）

• 支持5μm以下凸点间距（台积电SoIC技术已达3μm）

3.3.2 产业进展

三星X-Cube 3D封装已量产，采用混合键合实现12层DRAM堆叠，容量提升至128GB。

四、主流封装形式详解

4.1 2.5D封装（Interposer-based）

4.1.1 架构特点

• 使用硅中介层（Interposer）连接多颗芯片

• 典型间距：50-300μm

• 代表产品：AMD Zen4处理器（台积电CoWoS封装）

4.1.2 技术挑战

• 中介层成本高昂（占封装成本40%以上）

• 热管理难度大（多层堆叠发热集中）

4.2 3D封装（Monolithic 3D）

4.2.1 创新方向

• 通过TSV实现纵向堆叠

• 逻辑芯片与存储芯片3D集成

• 代表工艺：英特尔Foveros 3D封装

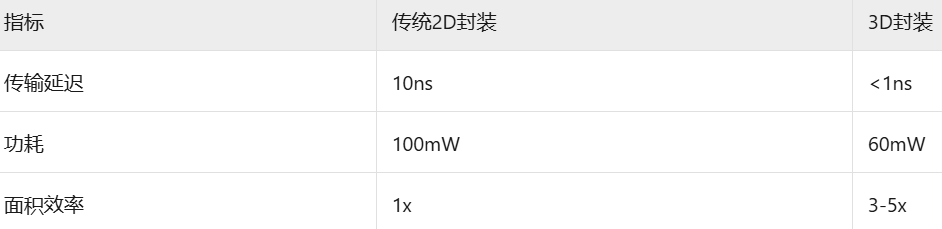

4.2.2 优势对比

五、先进封装生态链

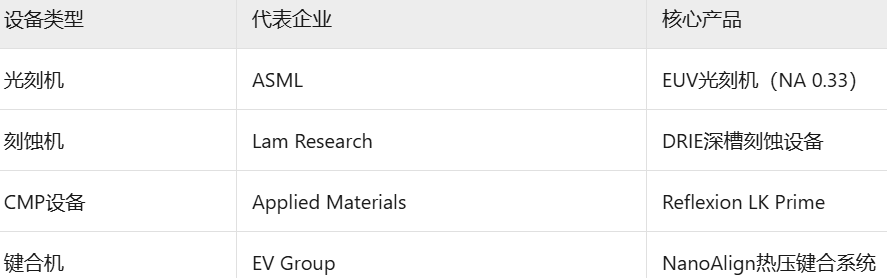

5.1 关键设备厂商

5.2 材料发展趋势

• ​​Low-k材料​​：介电常数<2.5（三星HBM3采用）

• ​​高导热基板​​：金刚石/石墨烯复合材料

• ​​新型焊料​​：纳米银烧结技术（可靠性提升3倍）

---

六、产业发展趋势

6.1 封装尺寸极限挑战

• 英特尔正在研发0.5μm间距微凸点技术

• 台积电3DFabric平台支持10层堆叠

• 三星X-Cube计划实现100μm级超薄芯片堆叠

6.2 市场规模预测

据Yole Développement统计：

• 2023年全球先进封装市场规模达440亿美元

• 预计2028年将突破700亿美元（CAGR 10.6%）

• 3D封装占比将从2023年的28%提升至2028年的45%
