HCIP第二天

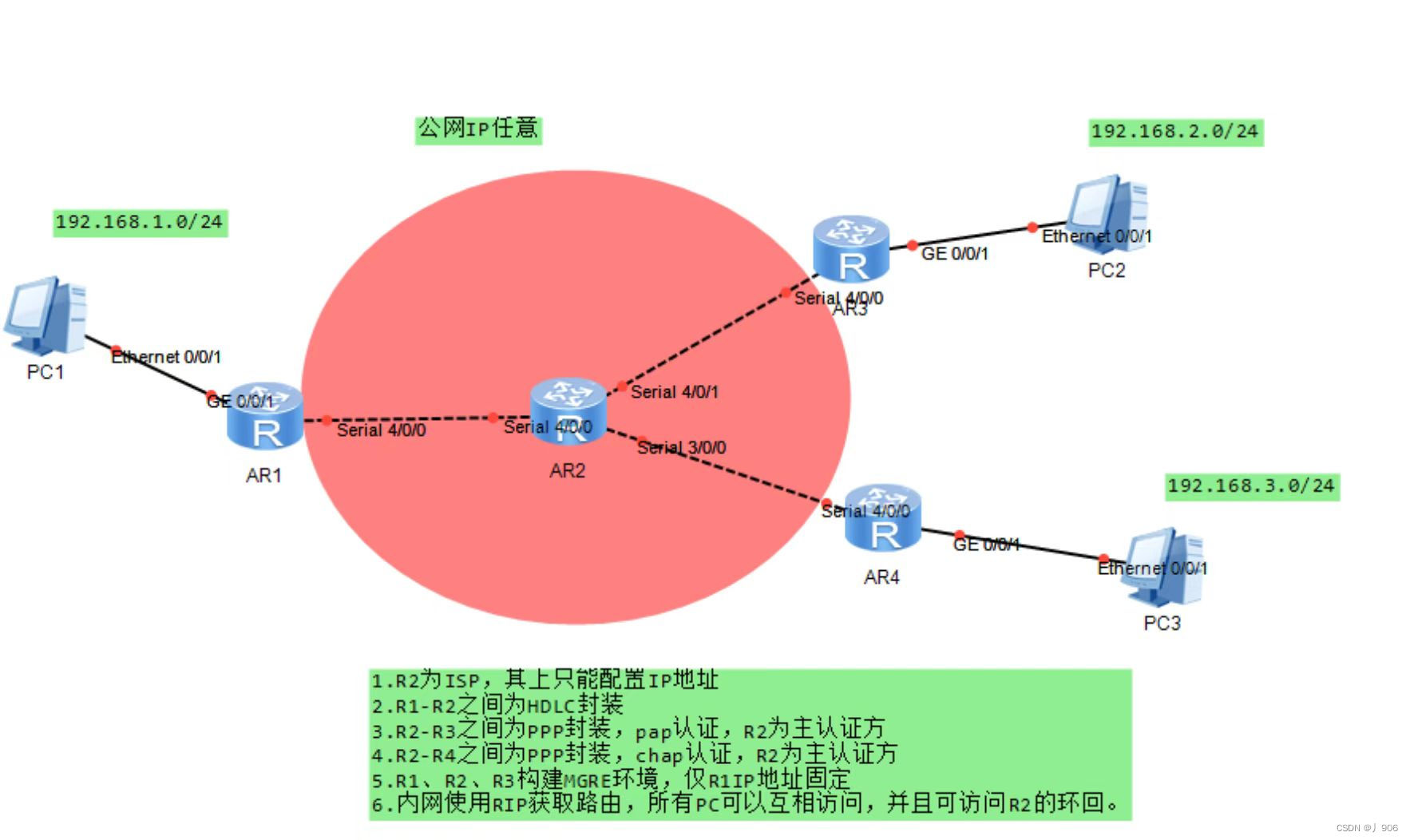

 整体思路：
子网划分、IP地址网段规划；配置ip地址（所有节点有有合法ip）
缺省路由
完成链路要求：R1-R2之间为 HDLC 封装 ；R2-R3之间为 PPP 封装，pap 认证：R2为主认证方；R2-R4之间为 PPP封装，chap 认证，R2为主认证方
构建MGRE环境
RIP动态路由
NAT

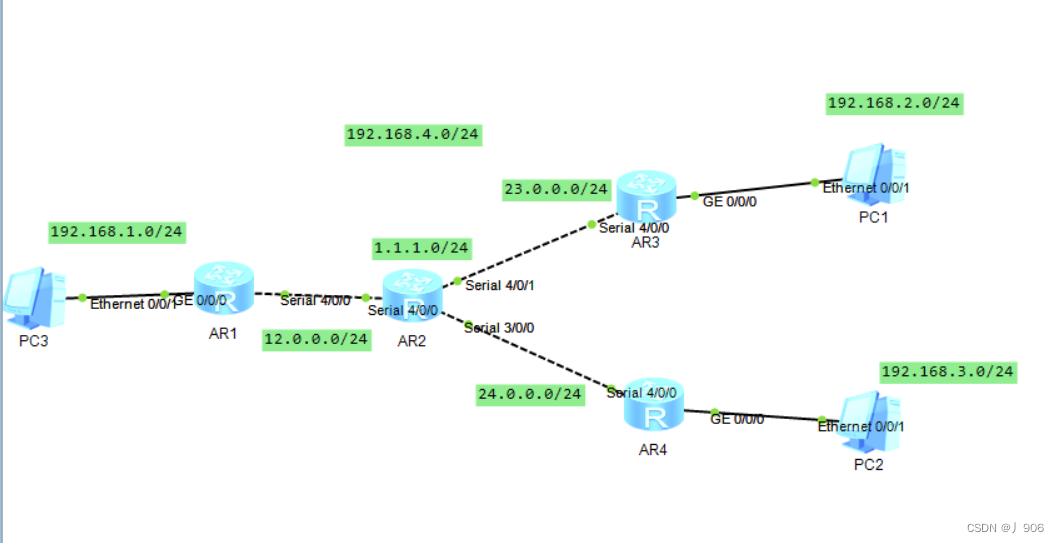

一、 子网划分、IP地址网段规划；配置ip地址（所有节点有有合法ip）

[R1]int s 4/0/0
[R1-Serial4/0/0]ip add 12.0.0.1 24
[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24

[R2]int s 4/0/0
[R2-Serial4/0/0]ip add 12.0.0.2 24
[R2-Serial4/0/0]int s 4/0/1
[R2-Serial4/0/1]ip add 23.0.0.1 24
[R2-Serial4/0/1]int s 3/0/0
[R2-Serial3/0/0]ip add 24.0.0.1 24
[R2]int LoopBack 1
[R2-LoopBack1]ip add 1.1.1.1 24

[R3]int g 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.2.1 24
[R3-GigabitEthernet0/0/1]int s 4/0/0
[R3-Serial4/0/0]ip add 23.0.0.2 24

[R4]int s 4/0/0
[R4-Serial4/0/0]ip add 24.0.0.2 24

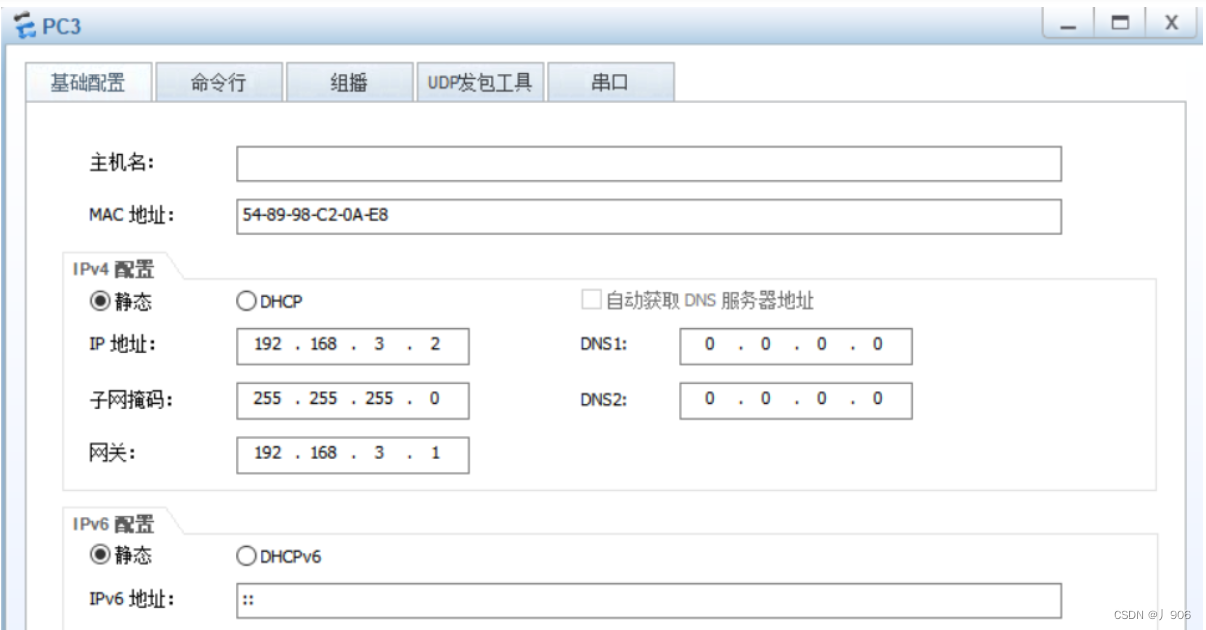

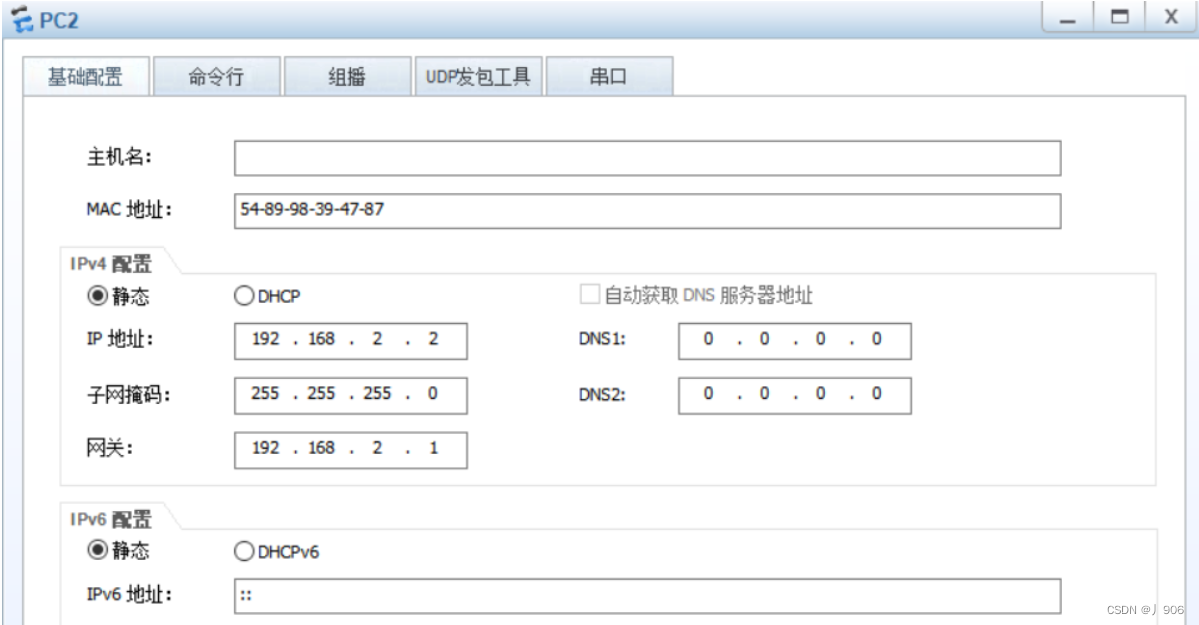

二、缺省路由（保证公网联通）

1. [R1]ip route-static 0.0.0.0 0 12.0.0.1

   [R3]ip route-static 0.0.0.0 0 23.0.0.1

   [R4]ip route-static 0.0.0.0 0 24.0.0.1

 三、完成链路要求

1.R1-R2之间为 HDLC 封装

二层封装模式是一样的，只有相同的封装模式才可互相通信

[R1]int s 4/0/0
[R1-Serial4/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]:y

[R2]int s 4/0/0
[R2-Serial4/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]:y

2.R2-R3之间为 PPP 封装，pap 认证，R2为主认证方

华为设备串口默认为PPP封装类型，故直接做认证即可

R2为主认证方
[R2]aaa
[R2-aaa]local-user admin password cipher  123456
[R2-aaa]local-user admin service-type ppp
[R2-aaa]q
[R2]interface s 4/0/0  连接客户端的接口
[R2-Serial4/0/0]ppp authentication-mode pap

R3为被认证方
[R3]int s 4/0/0
[R3-Serial4/0/0]ppp pap local-user admin password cipher  123456
[R3-Serial4/0/0]shutdown
[R3-Serial4/0/0]undo shutdown
接口重启，会话重新建立

3. R2-R4之间为 PPP封装，chap 认证，R2为主认证

R2主认证方开启ppp认证
[R2]int s 3/0/0
[R2-Serial3/0/0]ppp a
[R2-Serial3/0/0]ppp authentication-mode chap

[R4] int s 4/0/0
[R4-Serial4/0/0]ppp chap user admin
[R4-Serial4/0/0]ppp chap password cipher 123456
[R4-Serial4/0/0]q
[R4-Serial4/0/0]shutdown
[R4-Serial4/0/0]undo shutdown

chap认证与pap认证区别：
区别在于认证过程， PAP 是简单认证明文传送客户端直接发送包含用户名、密码的认证请求服务器处理并回应。而 CHAP 是加密认证，先由服务器端给客户端发送个随机码challenge 客户端根据 challenge 对口令进行加密。然后把这个结果发送给服务器，服务器从数据库中取出口令password2，同样进行加密处理。最后比较加密的结果是否相同．如相同，则认证通过，向客户端发送认可消息。

四、 构建MGRE环境

[R1]int Tunnel 0/0/0                             创建隧道接口（tunnel口）
[R1-Tunnel0/0/0]ip add 192.168.4.1 24            配置接口IP地址
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp         定义封装类型——修改接口模式为多点GRE
[R1-Tunnel0/0/0]source 12.0.0.1                  定义出接口源ip地址
[R1-Tunnel0/0/0]nhrp network-id 100              创建nhrp域
[R1-Tunnel0/0/0]nhrp entry multicast dynamic     成为NHRP中心，开启伪广播

[R3]int Tunnel 0/0/0                                      创建隧道接口
[R3-Tunnel0/0/0]ip add 192.168.4.2 24                     配置接口IP地址
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp                  修改接口模式为多点GRE
[R3-Tunnel0/0/0]source s 4/0/0
[R3-Tunnel0/0/0]nhrp network-id 100
[R3-Tunnel0/0/0]nhrp entry 192.168.4.1 12.0.0.1 register  分支到中心站点注册
[R3-Tunnel0/0/0]q

R4同R3
[R4]int Tunnel 0/0/0
[R4-Tunnel0/0/0]ip add 192.168.4.3 24
[R4-Tunnel0/0/0]tunnel-protocol gre p2mp
[R4-Tunnel0/0/0]source s 4/0/0
[R4-Tunnel0/0/0]nhrp network-id 100
[R4-Tunnel0/0/0]nhrp entry  192.168.4.1 12.0.0.1 register
[R4-Tunnel0/0/0]q

五、RIP动态路由

[R1]rip
[R1-rip-1]version 2
[R1-rip-1]network 192.168.1.0
[R1-rip-1]network 192.168.4.0

[R3]rip
[R3-rip-1]version 2
[R3-rip-1]network  192.168.2.0
[R3-rip-1]network 192.168.4.0

[R4]rip
[R4-rip-1]version 2
[R4-rip-1]network 192.168.3.0
[R4-rip-1]network 192.168.4.0

当拓扑结构为中心到站点（轴辐状）---不是所有网点均为固定的公有ip，没法所有tunnel设备相互注册；只能通过关闭水平分割来实现路由的全网正常收敛

[R1]int t 0/0/0
[R1-Tunnel0/0/0]undo rip split-horizon

六、NAT

[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]q
[R1]int s 4/0/0
[R1-Serial4/0/0]nat outbound  2000

[R3]acl 2000
[R3-acl-basic-2000]rule permit source  192.168.2.0 0.0.0.255
[R3-acl-basic-2000]q
[R3]int s 4/0/0
[R3-Serial4/0/0]nat outbound 2000

[R4]acl 2000
[R4-acl-basic-2000]rule permit source  192.168.3.0 0.0.0.255
[R4-acl-basic-2000]q
[R4]int s 4/0/0
[R4-Serial4/0/0]nat  outbound  2000
