一、路由器、交换机硬件

1.1、路由器的内部组件

1、处理器

2、储存器

3、RAM：随机访问存储器

4、ROM:只读内存

5、Flash：闪存

6、NVRAM：非易失性的随机访问存储器

1.2、基础命令

1、Switch#show running-config //查看当前运行配置

2、Switch#show startup-config //查看保存的配置信息

3、Switch#copy running-config startup-config //保存当前配置文件

4、Switch#erase nvram //删除保存文件的配置信息

二、路由器、交换机密码配置和恢复

2.1、密码配置

1、配置console口密码

Switch(config)#line console 0

Switch(config-if)#password cisco

Switch(config)#login

2、配置明文特权模式密码

Switch(config)#enable password cisco1

3、配置密文特权模式密码

Switch(config)#enable secret cisco

2.2、路由器恢复密码

2.2.1、恢复思路

1、路由器启动过程中不加载配置文件

2、修改配置寄存器的值为0x2142，启动时不加载配置文件

2.2.2、路由器恢复步骤

1、启动时按CTRL+break中断iOS加载，进入common模式

2、进入rommonitor模式，修改配置寄存器的值 rommon>config register ox2142,将寄存器值修改为ox2142，使开机从flash启动，跳过校验

3、正常启动后，用startup-config覆盖running-config router#config memeory或copy startup-config running -config

4、修改密码并修改配置寄存器的值，保存配置

router#conf t //进入全局模式

router(config)#enable secret cisco //新设置密码为cisco

router(config)#show shutdown //激活所有端口

router(config)#config register 0x2102 //将寄存器值修改为正常的0x2102值

router(config)#end //结束

router#copy running-config startup-config //保存配置信息

2.3、交换机恢复密码

2.3.1、恢复思路

1、交换机启动过程中不加载配置文件

2、修改配置文件名称，使交换机启动不加载配置文件

2.3.2、恢复步骤

1、交换机启动过程中不加载配置信息

2、修改配置文件名称，是交换机启动不加载配置文件交换机密码恢复步骤

1、拔掉交换机的插头，插上电源，同时按住mode键

2、出现switch：提示松开按键，初始化flash switch：flash-init

3、将config，text文件改成config，old，完成后启动交换机 switch:rename flash:config .text flash:config.old switch:boot

4、把配置文件的名字改回来 switch#rename flash:config.old flash:config.text

5、手工加载配置文件 switch#copy flash:config.text system:running-config

6、进入配置模式修改密码

2.4、路由器，交换机远程管理

1、配置管理IP地址

路由器为三层设备，直接配置在接口

二层设备配置管理IP地址
Switch(config)#int vlan 1

Switch(config-if)#ip add 192.168.1.10 255.255.255.0

Switch(config-if)#no shutdown(注：思科三层交换机网络功能需手动开启）

2、配置VTY密码

Switch(config)#line vty 0 4

Switch(config-line)#password 123456（注：密码可以随便设置）

Switch(config-line)#login

3、配置默认网关

默认网关的配置命令

Switch(config)#ip default-gateway ip-address //设置默认网关

三、路由器，交换机ios

3.1、iOS简介

iOS // 互联网操作系统

3.2、ios命名规则

命名形式：AAAAA-BBBB-CC-DDDD

1、AAAAA：IOS所适用的硬件平台

2、BBBB：IOS所包含的特性集

3、CC：IOS软件的运行方式和压

4、DDDD：IOS软件版本

5、EE：IOS文件的后缀

3.3、iOS升级

#copy ftp: flash: //将ftp服务器的文件作为本地设备的升级系统文件

#Source filename []? c2800nm-advipservicesk9-mz.124-15.T1.bin,/[ 选择ftp服务器上的升级用的系统文件

#Address or name of remote host []? 192.168.1.10 // 指定ftp服务器的ip地址

#Destination filename [c2800nm-advipservicesk9-mz.124-15.T1.bin]?//保存到本地的系统文件名

3.4、iOS备份

#copy flash: ftp://将本地flash目录中的系统文件备份到ftp服务器

#Source filename []? c2800nm-advipservicesk9-mz.124-15.T1.bin//选择本地备份文件

#Address or name of remote host []? 192.168.1.10//选择备份到远程的主机地址

#Destination filename [c2800nm-advipservicesk9-mz.124-15.TI.bin]? //备份的文件名

3.5、配置文件备份

#copy running-config ftp:
#Address or name of remote host []? 192.168.1.10//指定ftp服务器的ip地址

#Destination filename [R1-confg]?//指定备份到ftp服务器上的文件名

3.6、Cisco升级iOS

1、PC机连接ftp服务器，备份和升级

ftp ip（ftp服务器）

ftp 192.168.1.10

username：账户名

passwoed：密码

put 文件名（设置本地文件）系统备份

get 文件名（ftp服务器里面的文件）升级系统

2、设备连接ftp服务器，备份和升级

ftp服务器设备授权账户和密码，并设置权限

设备设置ftp登录账号和密码

（config）#ip ftp username lisi //设置ftp登陆账户为lisi

（config）#ip ftp password 123456 //设置lisi用户的登陆密码为123456

3、备份或升级IOS系统

#copy flash： ftp： //将本地flash目录中的系统文件备份到ftp服务器

Source filename[]? c2800nm-advipservicesk9-mz.124-15.T1.bin //选择本地备份文件

Address or name of remote host[]? 192.168.1.10 //选择备份到远程的主机地址

Destination filename [c2800nm-advipservicesk9-mz.124-15.T1.bin]？ //远程主机的保存的文件名

4、升级IOS系统

#copy ftp： flash: //将ftp服务器的文件作为本地设备的升级系统文件

Source filename[]? c2800nm-advipservicesk9-mz.124-15.T1.bin //选择ftp服务器上的升级用的系统文件

Address or name of remote host[]? 192.168.1.10 //指定ftp服务器的IP地址

Destination filename [c2800nm-advipservicesk9-mz.124-15.T1.bin]？ //保存本地的系统文件名

5、备份配置文件到ftp服务器

#copy running-config ftp：

Address or name of remote host[]? 192.168.1.10 //指定ftp服务器的IP地址

Destination filename[R1-config]？ //指定备份到ftp服务器上的文件名

四、Cisco设备

4.1、Cisco路由产品体系

1、分支公司级

一般指中小型公司或分支公司的网关路由器

Cisco3900和Cisco3800系列

Cisco2900和Cisco2800系列

2、WAN汇聚级

一般指规模相对较大公司的互联网接口设备

各个分支机构上层互联设备

Cisco7200系列、Cisco7300系列、Cisco7500系列

3、服务提供商级

大型集团公司构建城域以太网

省级ISP核心设备，大城市城域网出口

Cisco7600系列、Cisco1200系列

4.2、Cisco路由器参数表

设备型号	固化LAN接口	接口卡插槽	网络模块插槽	Qos和VPN的支持
Cisco3825	2-10/100/1000	4个HWIC插槽，可支持HWIC、WIC、VIC及VWIC模块	2个NME插槽	支持
Cisco3845	2-10/100/1000		4个NME插槽
Cisco2821	2-10/100/1000		1个NME或NME-X插槽
Cisco2811	2-10/100		1个NME插槽

4.3、Cisco交换产品体系

4.3.1、交换产品定位

1、核心层设备（路由器/三层交换机）：核心层一般是网络的骨干
2、汇聚层设备（路由器/三层交换机）：汇聚层汇聚各接入层交换机
3、接入层设备（二层交换机）：接入层用于互连客户端节点

4.3.2、交换设备型号

1、核心层：Cisco6500系列交换机

2、汇聚层： Cisco4500系列交换机、Cisco3560、Cisco3750系列交换机相对低端的汇聚层设备

3、接入层：Cisco2960系列交换机

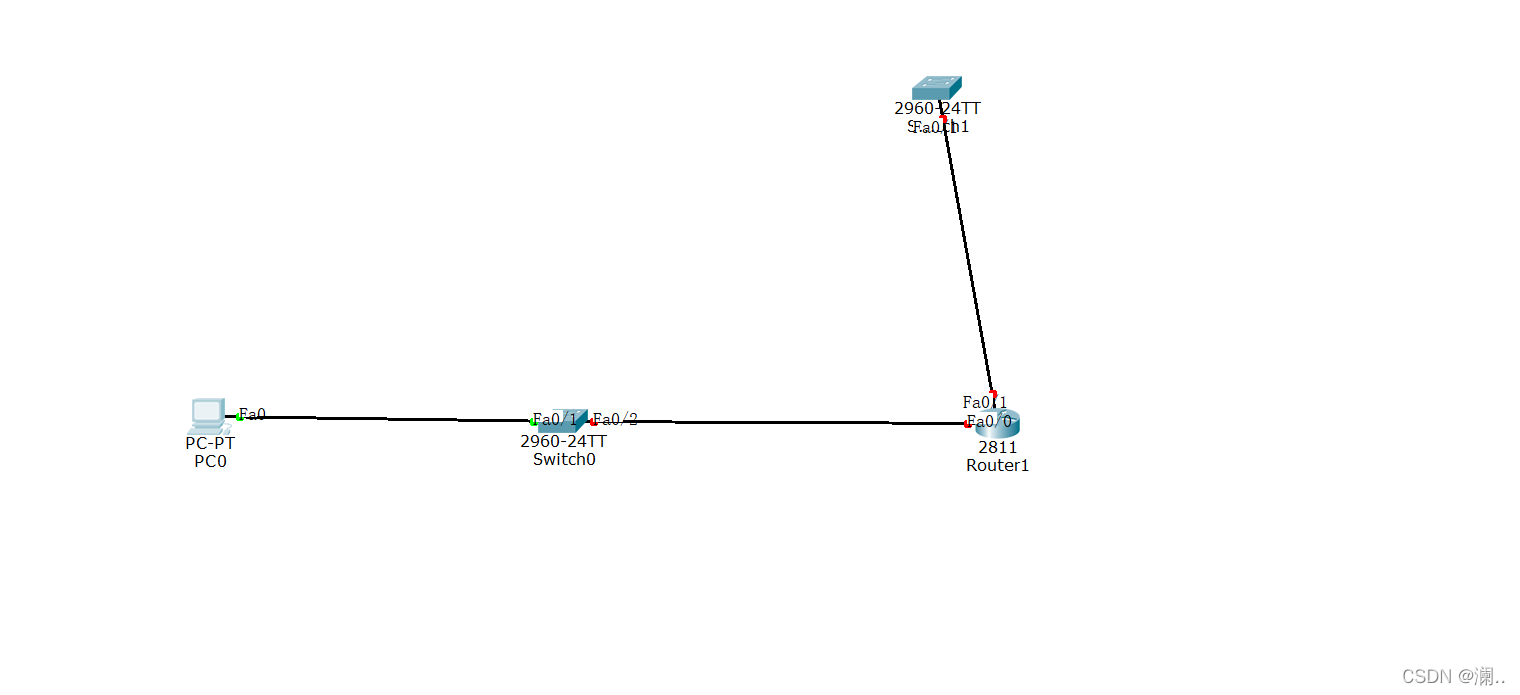

五、远程管理实验

进入vlan1 ，配置IP，并打开端口

Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int vlan 1
Switch(config-if)#ip add 192.168.1.10 255.255.255.0
Switch(config-if)#no shutdown

设置特权密码并配置VTY密码

Switch(config)#enable password 123456
Switch(config)#line vty 0 4
Switch(config-line)#password 123456
Switch(config-line)#login
Switch(config-line)#exit

设置默认网关

Switch(config)#ip default-gateway 192.168.1.1

进入f0/1端口，配置IP并打开端口

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int f0/1
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown

进入f0/0端口，配置IP并打开端口

Router(config)#int f0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown

设置特权密码，并配置VTY密码

Router(config)#enable pass
% Incomplete command.
Router(config)#enable password cisco
Router(config)#lin vty 0 4
Router(config-line)#pass
% Incomplete command.
Router(config-line)#password cisco1
Router(config-line)#login
Router(config-line)#exit

进入vlan1 ，配置IP，并打开端口

Switch(config)#int vlan 1
Switch(config-if)#ip add 192.168.2.10 255.255.255.0
Switch(config-if)#no shutdown

设置默认网关，配置特权密码，配置VTY密码

Switch(config-if)#exit
Switch(config)#ip default-gateway 192.168.2.1
Switch(config)#enable secret 123456
Switch(config)#line vty 0 4
Switch(config-line)#password 123456
Switch(config-line)#login
Switch(config-line)#exit
Switch(config)#end

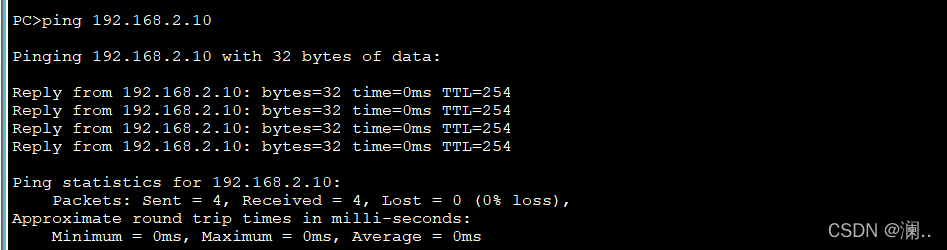

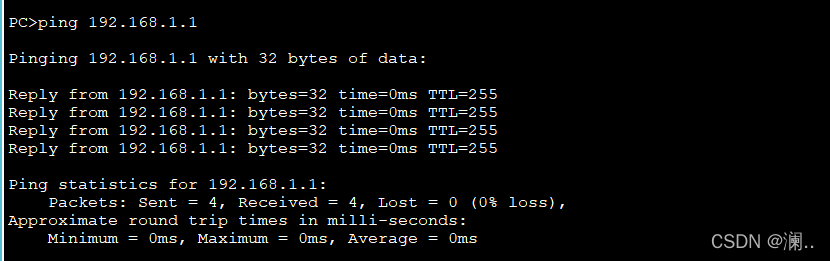

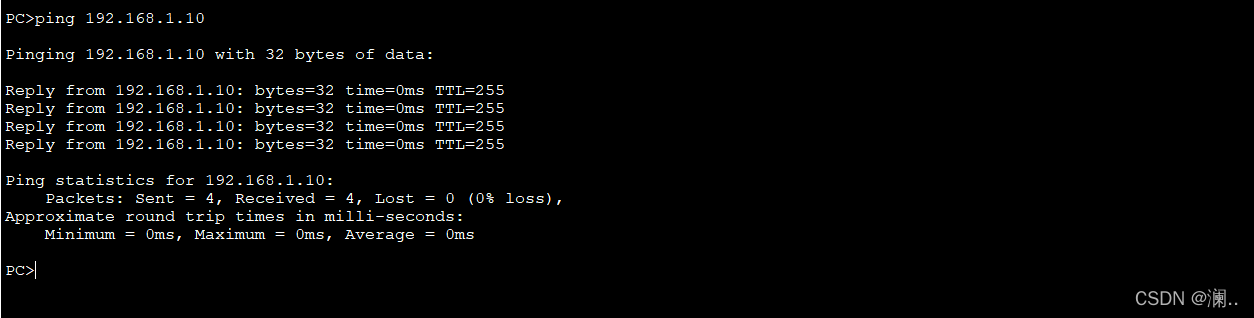

在PC机上分别ping路由器、交换机，可以ping通

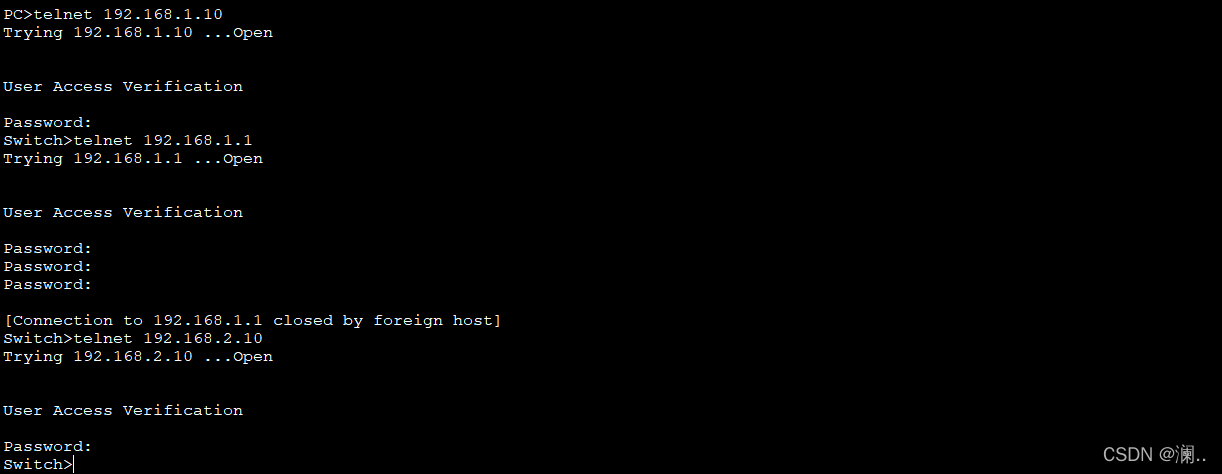

进入远程管理，输入密码

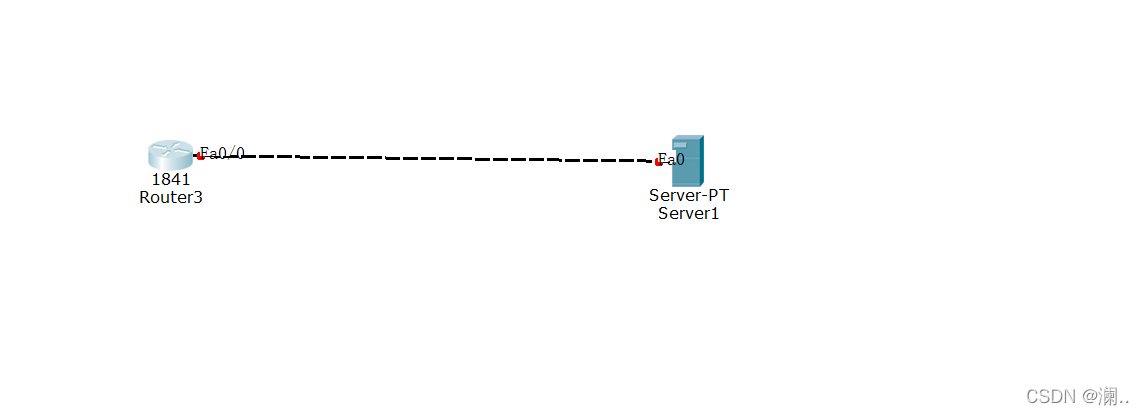

六、升级Cisco路由器iOS实验

通过FTP进行升级iOS

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int f0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#end
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#copy tftp flash:
Address or name of remote host []? 192.168.1.10
Source filename []? pt1000-i-mz.122-28.bin
Destination filename [pt1000-i-mz.122-28.bin]?

Accessing tftp://192.168.1.10/pt1000-i-mz.122-28.bin...
Loading pt1000-i-mz.122-28.bin from 192.168.1.10: !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
[OK - 5571584 bytes]

5571584 bytes copied in 0.035 secs (36474762 bytes/sec)
Router#
