多交换机实现全网互通

实验目的

理解交换机接口的使用

理解三层交换机和二层交换机的数据转发

理解三层交换机的路由功能

理解VLAN的划分

如何实现不同VLAN之间互通

利用OSPF实现两个区域互通

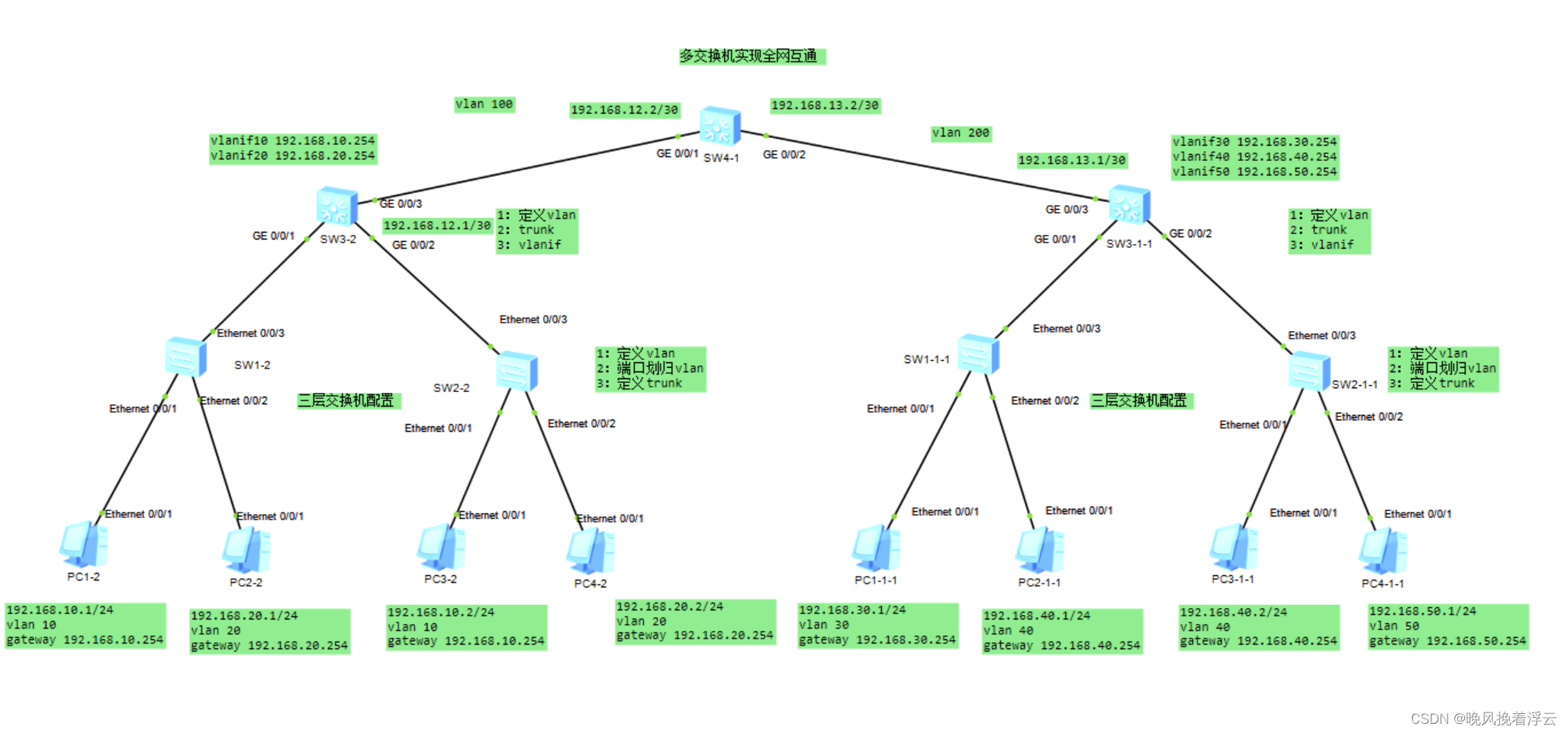

实验拓扑



二层交换机与PC相连使用access接口

二层交换机与三层交换机相连使用trunk接口
